బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

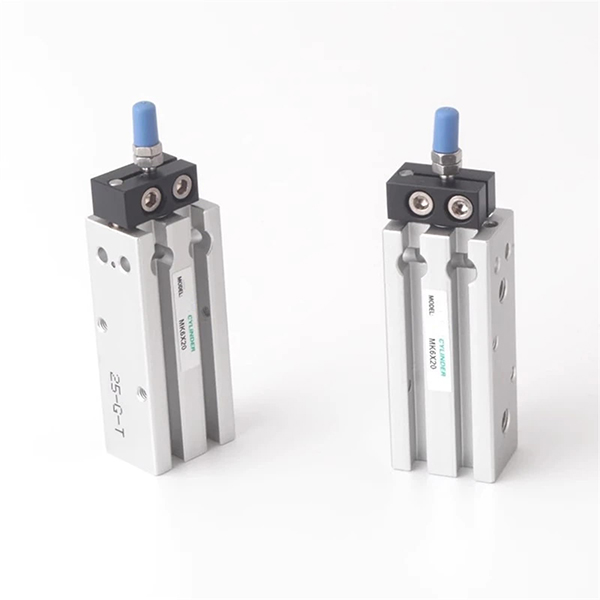

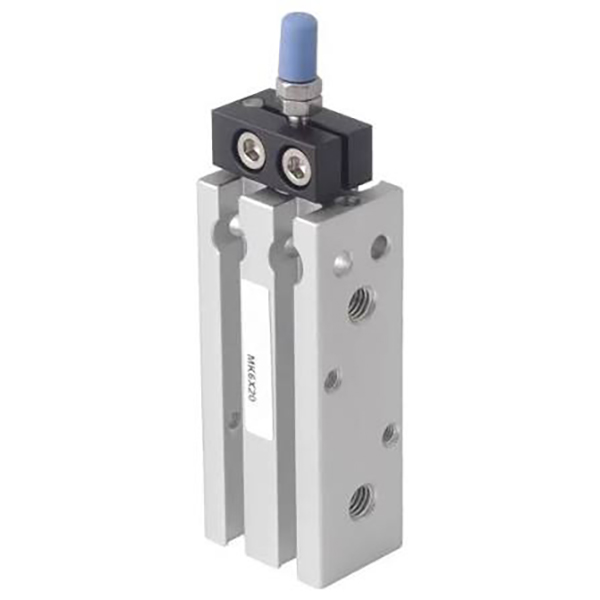

SOLH MK సిరీస్ సన్నని బహుళ-మౌంట్ సిలిండర్ అంతర్నిర్మిత యాంటీ-రొటేషన్ మెకానిజంతో MD సిలిండర్ యొక్క అప్గ్రేడ్ వెర్షన్. స్క్వేర్ బాడీ అదనపు బ్రాకెట్లు లేకుండా ఆరు-ఉపరితల సంస్థాపనకు మద్దతు ఇస్తుంది. యాంటీ-ట్విస్ట్ స్ట్రక్చర్ పిస్టన్ రాడ్ భ్రమణాన్ని నియంత్రిస్తుంది, బహుళ-సిలిండర్ సమాంతర ఇన్స్టాలేషన్ను ప్రారంభిస్తుంది, కోణీయ స్థాన అవసరాలతో పరిమిత-స్పేస్ ప్రెసిషన్ ఆటోమేషన్కు అనువైనది. Airtac MD మరియు SMC CQS సిరీస్లతో నేరుగా పరస్పరం మార్చుకోవచ్చు.
-- స్క్వేర్ థిన్ అల్యూమినియం బాడీ, ఇంటిగ్రేటెడ్ యాంటీ-రొటేషన్ గైడ్ స్లాట్;
-- హార్డ్ యానోడైజ్డ్ బారెల్, క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్, మన్నికైన & తేలికైన;
-- పూర్తి రూపాంతరాలు: MK(డబుల్ యాక్టింగ్), MSK(స్ప్రింగ్ ఎక్స్టెండ్), MTK(స్ప్రింగ్ రిట్రాక్ట్), MKD(డబుల్ రాడ్), MKJ(డబుల్ రాడ్ అడ్జస్టబుల్ స్ట్రోక్); అంతర్నిర్మిత అయస్కాంతం కోసం ప్రత్యయం -S;
-- వ్యతిరేక భ్రమణ ఖచ్చితత్వం ≤±0.5°, వర్క్పీస్ కోణీయ విచలనాన్ని నివారించండి;
-- ముందు, వెనుక, ఎడమ, కుడి, ఎగువ, దిగువ వైపులా మౌంటబుల్; మద్దతు పక్కపక్కనే సమాంతర అసెంబ్లీ;
-- ఫ్లెక్సిబుల్ మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ కోసం సర్కమ్ఫెరెన్షియల్ సెన్సార్ గ్రూవ్లు.
1. ఉదాహరణ: MK20-50-S
-- MK: సిరీస్ కోడ్; K=వ్యతిరేక భ్రమణ; D=డబుల్ రాడ్; J=సర్దుబాటు స్ట్రోక్
-- 20: బోర్ పరిమాణం:6/10/16/20/25/32 మిమీ
-- 50: స్ట్రోక్ పొడవు 5~100mm
-- -S: అంతర్నిర్మిత మాగ్నెట్ రింగ్
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
6,10,16,20,25,32 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
ద్వంద్వ నటన: 0.2 ~ 1.0MPa; ఒకే నటన:0.15~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| ఉష్ణోగ్రత |
అయస్కాంతం కానిది: -20~+70℃; మాగ్నెట్ వెర్షన్: 0~+60℃ |
| పిస్టన్ వేగం |
30~500 మిమీ/సె |
| కుషన్ |
స్థిర రబ్బరు బఫర్ ప్యాడ్లు |
| పోర్ట్ థ్రెడ్ |
M5 (φ6~25); G1/8 (φ32) |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| వ్యతిరేక భ్రమణ |
ఖచ్చితత్వం ≤±0.5° |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
లాగండి (N) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- పని లోడ్ కోసం కనీసం 50% భద్రతా మార్జిన్తో బోర్ను ఎంచుకోండి;
-- ప్రాక్టికల్ ట్రావెల్ స్ట్రోక్కి 5~10mm భత్యం జోడించండి; గరిష్ట ప్రామాణిక స్ట్రోక్: 100 మిమీ;
-- స్థాన గుర్తింపు అవసరమైతే -S మోడల్ని ఎంచుకోండి; సైడ్ లోడ్ కండిషన్ కోసం MKD డబుల్ రాడ్ని ఎంచుకోండి.
SOLH MK సిక్స్-సర్ఫేస్ మౌంట్ కాంపాక్ట్ సిలిండర్ అంతర్నిర్మిత యాంటీ-రొటేషన్ మెకానిజంతో అమర్చబడి ఉంటుంది, ఇది పరిమిత-స్పేస్ ఆటోమేషన్ పరికరాలలో ఖచ్చితమైన స్థానాలు మరియు కాంపాక్ట్ మల్టీ-సిలిండర్ లేఅవుట్కు అనుకూలంగా ఉంటుంది.
