MHZ2 / MHZL2 సమాంతర ఎయిర్ గ్రిప్పర్ పూర్తి ఉత్పత్తి పరిచయం

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

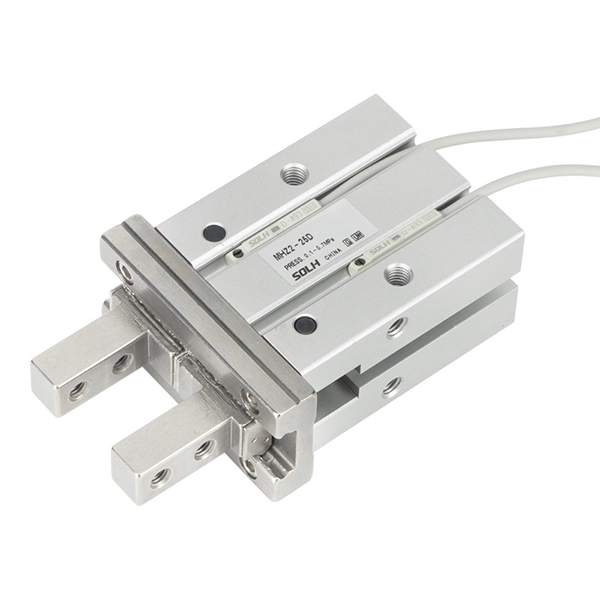

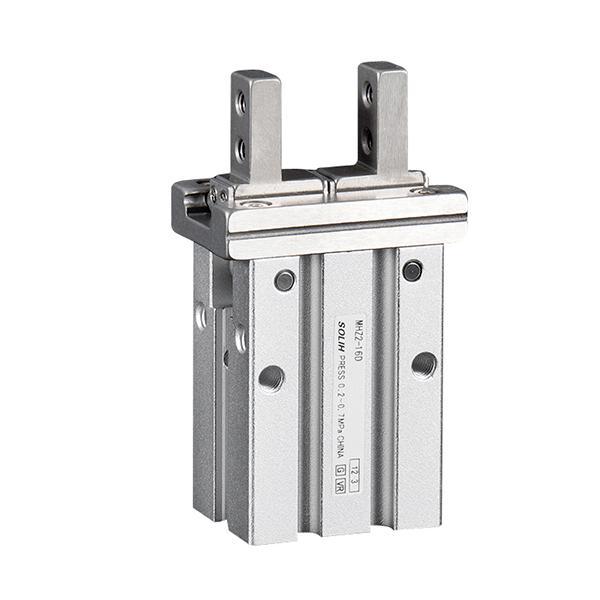

     SOLH MHZ2 (స్టాండర్డ్ స్ట్రోక్) మరియు MHZL2 (లాంగ్ స్ట్రోక్) డ్యూయల్-పిస్టన్ సింక్రోనస్ ప్యారలల్ ఎయిర్ గ్రిప్పర్స్. సిమెట్రిక్ డ్యూయల్ పిస్టన్‌లు మరియు ప్రెసిషన్ లీనియర్ గైడ్ రైల్స్‌తో నడిచే దవడలు విక్షేపం లేకుండా సమాంతరంగా తెరుచుకుంటాయి మరియు మూసివేయబడతాయి, అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని అందిస్తాయి. అందుబాటులో ఉన్న బోర్లు: 10/16/20/25 మిమీ, మూడు ఆపరేషన్ మోడ్‌లకు మద్దతు ఇస్తుంది: డబుల్ యాక్టింగ్ (D), సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ (S), సింగిల్ యాక్టింగ్ సాధారణంగా మూసివేయబడింది (C). బహుళ మార్చుకోగలిగిన దవడ స్టైల్స్ మరియు బాడీ పోర్ట్ లేఅవుట్‌లు ఐచ్ఛికం, PLC ఇంటర్‌లాక్ కోసం ఓపెన్/క్లోజ్డ్ పొజిషన్ సిగ్నల్‌లను గుర్తించడానికి M9BW మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటాయి.

     -- MHZ2: స్టాండర్డ్ షార్ట్-స్ట్రోక్ యూనివర్సల్ గ్రిప్పర్, హై-స్పీడ్ & హై-సైకిల్ ఆటోమేటెడ్ మాస్ ప్రొడక్షన్ కోసం రూపొందించబడింది

     -- MHZL2: డీప్ కేవిటీ మరియు పెద్ద-సైజ్ వర్క్‌పీస్ హ్యాండ్లింగ్ కోసం పొడిగించిన లాంగ్ ఓపెనింగ్ స్ట్రోక్ వేరియంట్

     రెండు సిరీస్‌లు ఒకే విధమైన మౌంటు కొలతలు మరియు విడిభాగాలను పంచుకుంటాయి, దిగుమతి చేసుకున్న సమానమైన గ్రిప్పర్‌లతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. 3C ఎలక్ట్రానిక్స్, ప్రెసిషన్ హార్డ్‌వేర్, ప్యాకేజింగ్ ఆటోమేషన్ మరియు చిన్న వర్క్‌పీస్ లోడింగ్/అన్‌లోడింగ్ స్టేషన్‌లలో విస్తృతంగా అమర్చబడింది.

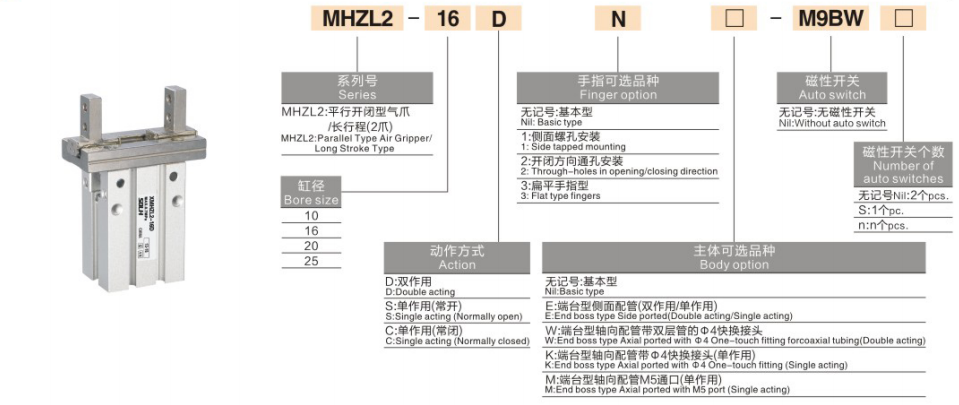

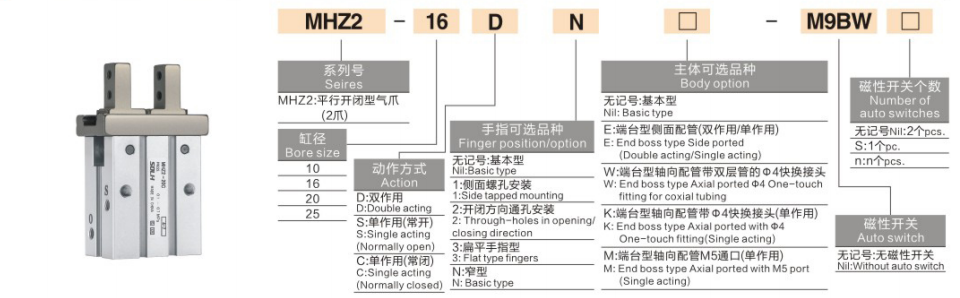

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

    యూనివర్సల్ ఫార్మాట్:సిరీస్-బోర్-యాక్షన్-జా ఎంపిక-బాడీ పోర్ట్ ఎంపిక-మాగ్నెటిక్ స్విచ్ మోడల్-స్విచ్ పరిమాణం

 1. కోడ్ సెగ్మెంట్ నిర్వచనం

   1.1 సిరీస్

     -- MHZ2: ప్రామాణిక స్ట్రోక్ 2-దవడ సమాంతర గ్రిప్పర్

     -- MHZL2: లాంగ్ స్ట్రోక్ 2-దవడ సమాంతర గ్రిప్పర్

   1.2 బోర్: 10 / 16 / 20 / 25 మిమీ

   1.3 యాక్షన్ మోడ్

     -- డి: డబుల్ యాక్టింగ్ - బిగింపు కోసం గాలి, విడుదల కోసం రివర్స్ ఎయిర్, గరిష్ట బిగింపు శక్తి, భారీ ఉత్పత్తి ప్రమాణం

     -- S: సింగిల్ యాక్టింగ్ NO సాధారణంగా ఓపెన్ – ఎయిర్ సప్లై క్లాంప్‌లు; పవర్ ఆఫ్ అయినప్పుడు వసంత స్వయంచాలకంగా విడుదల అవుతుంది, హాట్ స్టాంపింగ్ స్టేషన్‌లలో వర్క్‌పీస్ అణిచివేయడాన్ని నివారిస్తుంది

     -- సి: సింగిల్ యాక్టింగ్ NC సాధారణంగా మూసివేయబడింది – గాలి సరఫరా విడుదలలు; స్ప్రింగ్ గాలి ఒత్తిడి లేకుండా బిగింపు శక్తిని కలిగి ఉంటుంది, రోబోట్ ఓవర్‌హెడ్ హ్యాండ్లింగ్ కోసం వర్క్‌పీస్ పడిపోవడాన్ని నిరోధిస్తుంది

   1.4 దవడ ఎంపిక

     -- ఖాళీ: ప్రామాణిక ప్రాథమిక దవడ

     -- 1: పొడిగించిన కస్టమ్ ఫిక్చర్‌లను మౌంట్ చేయడానికి సైడ్ ట్యాప్ చేసిన దవడ

     -- 2: ఫిక్చర్ ఫిక్సింగ్ కోసం చొచ్చుకుపోయే బోల్ట్‌లతో త్రూ-హోల్ దవడ

     -- 3: సన్నని షీట్‌లు & ఇరుకైన గ్యాప్ వర్క్‌పీస్‌ల కోసం సన్నని ఫ్లాట్ దవడ

     -- N: ఇరుకైన వెడల్పు దవడ, కాంపాక్ట్ పరిమిత పరికరాల లేఅవుట్ కోసం స్లిమ్ బాడీ

   1.5 బాడీ పోర్ట్ లేఅవుట్

     -- ఖాళీ: స్టాండర్డ్ సైడ్ ఎయిర్ పోర్టులు

     -- ఇ: ఎండ్ సైడ్ పోర్ట్ రకం (సింగిల్/డబుల్ యాక్టింగ్‌కు అనుకూలంగా ఉంటుంది)

     -- W: ఎండ్ యాక్సియల్ పోర్ట్ ముందే ఇన్‌స్టాల్ చేయబడిన Φ4 డబుల్ పుష్-ఇన్ ఫిట్టింగ్ (డబుల్ యాక్టింగ్ మాత్రమే)

     -- K: Φ4 పుష్-ఇన్ ఫిట్టింగ్‌తో ఎండ్ యాక్సియల్ పోర్ట్ (ఒక్క నటన మాత్రమే)

     -- M: ఎండ్ యాక్సియల్ M5 స్ట్రెయిట్ థ్రెడ్ పోర్ట్ (సింగిల్ యాక్టింగ్ మాత్రమే)

  1.6 అయస్కాంత స్విచ్

     -- ఖాళీ: స్థానం గుర్తింపు స్విచ్ లేకుండా

     -- M9BW / M9BL: స్టాండర్డ్ మాగ్నెటిక్ రీడ్ ఫీడ్‌బ్యాక్ ఓపెన్/క్లోజ్డ్ స్థితికి మారండి

   1.7 స్విచ్ క్వాంటిటీ ప్రత్యయం

     -- ఖాళీ: 2 pcs స్విచ్‌లు స్టాండర్డ్‌గా ఉంటాయి, బిగింపు & విడుదల స్థానాలు రెండింటినీ గుర్తించండి

     -- S: ఒకే స్థితి పర్యవేక్షణ కోసం 1 pc సింగిల్ స్విచ్

  2. ఆర్డర్ రిఫరెన్స్ ఉదాహరణలు

   2.1 MHZ2-16D-N-M9BW

     -- స్టాండర్డ్ స్ట్రోక్ గ్రిప్పర్, బోర్ 16, డబుల్ యాక్టింగ్, నారో దవడ, 2pcs M9BW మాగ్నెటిక్ స్విచ్‌లు, బేసిక్ సైడ్ పోర్ట్ బాడీ.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- లాంగ్ స్ట్రోక్ గ్రిప్పర్, బోర్ 20, డబుల్ యాక్టింగ్, ఫ్లాట్ థిన్ జా, ఎండ్ సైడ్ పోర్ట్ బాడీ, సింగిల్ M9BW మాగ్నెటిక్ స్విచ్.

MHZ2 VS MHZL2 కోర్ పోలిక పట్టిక

భాగస్వామ్య అంతర్గత నిర్మాణం & ప్రధాన ప్రయోజనాలు (MHZ2 & MHZL2)

  1. సిమెట్రిక్ డ్యూయల్ పిస్టన్ సింక్రోనస్ డ్రైవ్

     -- ఎడమ & కుడి పిస్టన్‌లు బ్యాలెన్స్‌డ్ స్ట్రెస్‌తో సింక్రోనస్‌గా దవడలను పుష్ చేస్తాయి, గ్రిప్పింగ్ సమయంలో పార్శ్వ షిఫ్ట్ లేదా ట్విస్టింగ్ స్లిప్ ఉండదు, చిప్స్ & PCB వంటి మైక్రో కాంపోనెంట్‌లకు స్థిరమైన పొజిషనింగ్.

  2. హై వేర్-రెసిస్టెంట్ లీనియర్ గైడ్ రైల్

     -- హార్డ్ క్రోమ్ అల్లాయ్ గైడ్ రైల్ PTFE స్వీయ-లూబ్రికేటింగ్ స్లయిడర్‌లతో జత చేయబడింది, తక్కువ రాపిడి & బలమైన ప్రభావ నిరోధకత. ఫ్యాక్టరీ నుండి ముందుగా నింపబడిన లాంగ్-లైఫ్ గ్రీజు, ఆయిల్-ఫ్రీ ఎయిర్ సర్క్యూట్ అనుకూలమైనది.

  3. అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం

     -- అన్ని 10~25 బోర్‌లలో ±0.01mm రిపీటబిలిటీ, ఖచ్చితమైన ఎలక్ట్రానిక్స్ మరియు హార్డ్‌వేర్ పికింగ్ కోసం జీరో డైమెన్షనల్ డివియేషన్.

  4. మల్టీ-యాంగిల్ యూనివర్సల్ మౌంటు

     -- దిగువన, రెండు వైపులా మరియు శరీరం యొక్క పైభాగంలో మౌంటు రంధ్రాలు నొక్కబడ్డాయి; దవడలు సైడ్ ట్యాప్, త్రూ-హోల్, ఫ్లాట్ & ఇరుకైన స్టైల్స్, క్షితిజ సమాంతరంగా, నిలువుగా లేదా విలోమంగా మౌంట్ చేయగలవు.

  5. మూడు సేఫ్ స్ప్రింగ్ రీసెట్ మోడ్‌లు

     -- డబుల్ యాక్టింగ్ D: 24h నిరంతర భారీ ఉత్పత్తి కోసం స్థిరమైన స్థిరమైన బిగింపు శక్తి

     -- సింగిల్ యాక్టింగ్ S NO: పవర్ కట్‌పై ఆటో విడుదల, హాట్ ప్రెస్ / స్టాంపింగ్ స్టేషన్‌లలో భాగాలను అణిచివేయకుండా కాపాడుతుంది

     -- సింగిల్ యాక్టింగ్ C NC: గాలి సరఫరా లేకుండా శాశ్వత బిగింపు, ఓవర్‌హెడ్ రోబోట్ EOAT కోసం వర్క్‌పీస్ పడిపోయే ప్రమాదాన్ని తొలగిస్తుంది

  6. ఇంటిగ్రేటెడ్ మాగ్నెటిక్ పొజిషన్ డిటెక్షన్

     -- సిలిండర్ బాడీ లోపల అంతర్నిర్మిత మాగ్నెటిక్ రింగ్; M9BW స్విచ్ ఆటోమేటెడ్ ఇంటర్‌లాక్ లాజిక్ కోసం వర్క్‌పీస్ ఉనికిని మరియు దవడ స్థితిని నిర్ధారించడానికి PLCకి డిజిటల్ సిగ్నల్‌ను ప్రసారం చేస్తుంది.

  7. డైవర్సిఫైడ్ ఇంటిగ్రేటెడ్ పోర్ట్ లేఅవుట్

     -- స్టాండర్డ్ సైడ్ పోర్ట్, ఎండ్ సైడ్ పోర్ట్, యాక్సియల్ ప్రీ-అసెంబుల్డ్ పుష్-ఇన్ ఫిట్టింగ్ ఎంపికలు రోబోట్ ఎండ్ ఎఫెక్టర్ కోసం అదనపు ఎడాప్టర్‌లు లేకుండా ట్యూబ్ రూటింగ్‌ను సులభతరం చేస్తాయి.

యూనిఫైడ్ యూనివర్సల్ టెక్నికల్ స్పెసిఫికేషన్ టేబుల్

థియరిటికల్ క్లాంపింగ్ ఫోర్స్ @0.5MPa (యూనిట్: N)

దశల వారీ ఎంపిక గైడ్

  1. స్ట్రోక్ ఎంపిక

     -- చిన్న సన్నని భాగాలు, ఇరుకైన ఓపెనింగ్, డిమాండ్ హై స్పీడ్ & ఫ్రీక్వెన్సీ → MHZ2 స్టాండర్డ్ స్ట్రోక్

     -- పెద్ద సైజు వర్క్‌పీస్, డీప్ కేవిటీ మోల్డ్ డీమోల్డింగ్, వైడ్ ఓపెనింగ్ అవసరం → MHZL2 లాంగ్ స్ట్రోక్

  2. యాక్షన్ మోడ్ ఎంపిక

     -- 24h నిరంతర ఉత్పత్తి, గరిష్ట బిగింపు శక్తి → D డబుల్ నటన

     -- హాట్ ప్రెస్ / స్టాంపింగ్ స్టేషన్, పవర్ నష్టం తర్వాత వర్క్‌పీస్ క్రషింగ్‌ను నిరోధించండి → S సింగిల్ యాక్టింగ్ NO

     -- రోబోట్ ఓవర్‌హెడ్ లోడ్/అన్‌లోడ్ చేయడం, పవర్ ఫెయిల్యూర్‌లో పార్ట్ పడిపోవడాన్ని నివారించండి → C సింగిల్ యాక్టింగ్ NC

 3. దవడ శైలి ఎంపిక

     -- పరిమిత స్థలం → N ఇరుకైన దవడతో కాంపాక్ట్ మినీ ఫిక్చర్

     -- సన్నని షీట్లు, PCB, ఇరుకైన గ్యాప్ హ్యాండ్లింగ్ → 3 ఫ్లాట్ సన్నని దవడ

     -- పొడిగించిన కస్టమ్ ఫిక్చర్‌లను మౌంట్ చేయాలి → 1 సైడ్ ట్యాప్డ్ దవడ / 2 త్రూ-హోల్ దవడ

 4. బాడీ పోర్ట్ లేఅవుట్ ఎంపిక

     -- స్థిర సాధారణ వర్క్‌స్టేషన్, ప్రామాణిక గొట్టాల రూటింగ్ → ఖాళీ స్టాండర్డ్ సైడ్ పోర్ట్ బాడీ

     -- రోబోట్ EOAT, స్ట్రీమ్‌లైన్ ట్యూబింగ్ లేఅవుట్ → W/K/M యాక్సియల్ ప్రీ-ఇన్‌స్టాల్ చేసిన పుష్-ఇన్ పోర్ట్ బాడీ

     -- ఇరుకైన క్యాబినెట్ సైడ్ ట్యూబింగ్ స్పేస్ → E ఎండ్ సైడ్ పోర్ట్ బాడీ

 5. స్థానం సిగ్నల్ డిటెక్షన్ ఎంపిక

     -- పూర్తిగా ఆటోమేటిక్ ప్రొడక్షన్ లైన్, PLCకి వర్క్‌పీస్ & దవడ స్థితి ఫీడ్‌బ్యాక్ అవసరం → M9BW మాగ్నెటిక్ స్విచ్‌లను అమర్చండి (2pcs డిఫాల్ట్)

     -- ఆటోమేటిక్ సిగ్నల్ లాజిక్ లేకుండా సాధారణ మాన్యువల్ ఫిక్చర్ → మాగ్నెటిక్ స్విచ్ లేకుండా బేసిక్ మోడల్

సాధారణ పరిశ్రమ అప్లికేషన్ దృశ్యాలు

  1. MHZ2 స్టాండర్డ్ స్ట్రోక్ అప్లికేషన్

     -- 3C ఎలక్ట్రానిక్స్: PCB, చిప్స్, కనెక్టర్లు, చిన్న ప్లాస్టిక్ భాగాలను హై-స్పీడ్ సార్టింగ్ & పికింగ్

     -- ప్రెసిషన్ హార్డ్‌వేర్: మైక్రో షాఫ్ట్‌లు, స్క్రూలు, స్టాంప్డ్ మినియేచర్ కాంపోనెంట్‌ల హై-ఫ్రీక్వెన్సీ లోడింగ్/అన్‌లోడ్

     -- ప్యాకేజింగ్ మెషినరీ: బాటిల్ క్యాప్స్, చిన్న కార్టన్‌లు మరియు లేబుల్‌ల స్థానం & బిగింపు

     -- ఆప్టికల్ ఇన్‌స్పెక్షన్ ఎక్విప్‌మెంట్: విజువల్ డిటెక్షన్ స్టేషన్‌ల కోసం మినీ పార్ట్ పొజిషనింగ్ ఫిక్చర్

  2. MHZL2 లాంగ్ స్ట్రోక్ అప్లికేషన్

     -- పెద్ద ప్లాస్టిక్ భాగాలు, మందపాటి ప్లేట్లు మరియు బహుళ-పొర పేర్చబడిన మెటీరియల్ గ్రిప్పింగ్

     -- డీప్ కేవిటీ మోల్డ్ పార్ట్ ఎజెక్షన్, ఆక్సిలరీ ఇంజెక్షన్ మోల్డింగ్ పెద్ద వర్క్‌పీస్ డీమోల్డింగ్

     -- డబ్బాలు, దృఢమైన ప్లాస్టిక్ పెట్టెలు మరియు భారీ వర్క్‌పీస్ బదిలీ

     -- మిక్స్డ్-సైజ్ మల్టీ-స్పెక్ మెటీరియల్ హ్యాండ్లింగ్ కోసం రోబోట్ ఎండ్ ఎఫెక్టర్

ప్రామాణిక సరిపోలిన వాయు సర్క్యూట్ సొల్యూషన్స్

  1. సర్క్యూట్ 1: మాస్ ప్రొడక్షన్ లైన్స్ కోసం డబుల్ యాక్టింగ్ గ్రిప్పర్

     -- AFC ఎయిర్ సర్వీస్ యూనిట్ → 4V210 5/2 సోలనోయిడ్ వాల్వ్ → PU6 గొట్టాలు → MHZ2/MHZL2 గ్రిప్పర్ (M9BW స్విచ్‌లు PLC డిజిటల్ ఇన్‌పుట్‌కి వైర్ చేయబడతాయి)

  2. సర్క్యూట్ 2: ఓవర్ హెడ్ రోబోట్‌ల కోసం పవర్-ఆఫ్ హోల్డ్ సేఫ్టీ సర్క్యూట్

     -- AR ప్రెజర్ రెగ్యులేటర్ → 3V 3/2 సోలనోయిడ్ వాల్వ్ → MHZ2-XXC సింగిల్ యాక్టింగ్ NC లాంగ్ స్ట్రోక్ గ్రిప్పర్

  3. సర్క్యూట్ 3: మినీ మాన్యువల్ సింపుల్ ఫిక్స్‌చర్ సర్క్యూట్

     -- AC1500 మినీ ఎయిర్ సర్వీస్ యూనిట్ → 3F ఫుట్ వాల్వ్ → PU4 సన్నని గొట్టాలు → MHZ2-10D మినియేచర్ స్టాండర్డ్ గ్రిప్పర్

ఆపరేషన్ & నిర్వహణ జాగ్రత్తలు

     -- AF సిరీస్ 5μm ప్రెసిషన్ ఎయిర్ ఫిల్టర్ అప్‌స్ట్రీమ్ గ్రిప్పర్ ఇన్‌స్టాల్ చేయండి; గైడ్ రైలులోకి ప్రవేశించే ధూళి జామింగ్‌కు కారణమవుతుంది మరియు సేవా జీవితాన్ని తీవ్రంగా తగ్గిస్తుంది.

     -- దవడ కేంద్ర అక్షంతో వర్క్‌పీస్ గ్రావిటీ సెంటర్‌ను ఖచ్చితంగా సమలేఖనం చేయండి; అసాధారణ ఏకపక్ష భారీ భారం అసమాన రైలు రాపిడికి దారితీస్తుంది.

     -- హై-సైకిల్ ఆపరేషన్ కోసం స్థిరమైన 0.4~0.5MPa గాలి ఒత్తిడిని నిర్వహించండి; పూర్తి 0.7MPa ఒత్తిడిలో దీర్ఘకాలిక నిరంతర పరుగును నివారించండి.

     -- హై-స్పీడ్ దవడ ప్రభావం నుండి ప్రోబ్ దెబ్బతినకుండా నిరోధించడానికి మాగ్నెటిక్ స్విచ్‌ల కోసం రిజర్వ్ బఫర్ క్లియరెన్స్.

     -- బలమైన ఆమ్లం, క్షారాలు లేదా అధిక సాంద్రత కలిగిన సేంద్రీయ ద్రావకం ఉన్న పరిసరాలలో ఎక్కువ కాలం ఉపయోగించవద్దు; సీలింగ్ భాగాలు తుప్పు పట్టడం మరియు అకాలంగా విఫలమవుతాయి.

ఒక వాక్య సారాంశం

     SOLH MHZ2 స్టాండర్డ్ హై-ఫ్రీక్వెన్సీ మరియు MHZL2 లాంగ్-స్ట్రోక్ పారలల్ న్యూమాటిక్ గ్రిప్పర్లు డ్యూయల్-పిస్టన్ లీనియర్ గైడ్ స్ట్రక్చర్‌ను ±0.01mm ఖచ్చితత్వంతో, D/S/C త్రీ యాక్షన్ మోడ్‌లు మరియు మల్టిపుల్ మార్చుకోగలిగిన దవడ & పోర్ట్ ఆప్షన్‌లు కలిగి ఉంటాయి, ఇవి M9BW, విస్తృతంగా ఉపయోగించిన స్విచ్‌లు, OAT 3 హార్డ్‌వేర్ రోబోట్ కోసం అమర్చబడి ఉంటాయి. ఆటోమేటిక్ వర్క్‌పీస్ బిగింపు, పికింగ్ మరియు బదిలీ.
