బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

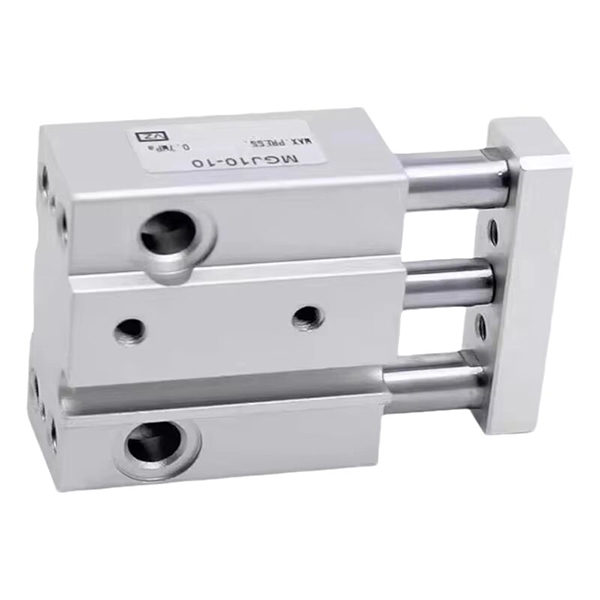

SOLH MGJ సిరీస్ అనేది సూక్ష్మ ఆటోమేషన్ దృశ్యాల కోసం ప్రత్యేకంగా రూపొందించబడిన అల్ట్రా-స్మాల్, హై-ప్రెసిషన్ మరియు లైట్ వెయిట్ గైడ్ రాడ్ సిలిండర్. అల్ట్రా-కాంపాక్ట్ సూక్ష్మీకరించిన నిర్మాణం, ±0.1° ఖచ్చితమైన యాంటీ-రొటేషన్ పనితీరు, డ్యూయల్-డైరెక్షన్ మౌంటు మరియు సింగిల్-సైడ్ సెంట్రలైజ్డ్ పైపింగ్ & వైరింగ్ డిజైన్ను కలిగి ఉంటుంది, ఈ సిరీస్ 5mm నుండి 20mm వరకు అల్ట్రా-షార్ట్ స్ట్రోక్తో φ6 మరియు φ10 బోర్ పరిమాణాలను మాత్రమే కవర్ చేస్తుంది. ఇది సూక్ష్మ-లోడ్, స్పేస్-పరిమిత మరియు అధిక-ఖచ్చితమైన స్థాన అనువర్తనాల కోసం ఎలక్ట్రానిక్ పరికరాలు, వైద్య సాధనాలు మరియు ఖచ్చితత్వ యంత్రాలు, సూక్ష్మ ఆటోమేటెడ్ సిస్టమ్లకు కోర్ ఎగ్జిక్యూటివ్ కాంపోనెంట్గా ఉపయోగపడుతుంది.
1.ఎక్స్ట్రీమ్ మినియటరైజేషన్ & అల్ట్రా-కాంపాక్ట్ సైజు
• అల్ట్రా-స్మాల్ స్పెసిఫికేషన్ కవరేజ్: మైక్రో-స్ట్రోక్ డ్రైవింగ్ డిమాండ్ల కోసం ప్రత్యేకంగా రూపొందించబడిన 5/10/15mm (φ6) మరియు 5/10/15/20mm (φ10) యొక్క సరిపోలిన షార్ట్ స్ట్రోక్లతో, φ6mm మరియు φ10mm అల్ట్రా-స్మాల్ బోర్ సైజులలో లభిస్తుంది.
• స్లిమ్ & థిన్ బాడీ డైమెన్షన్: MGJ6 అల్ట్రా-కాంపాక్ట్ మోడల్ 23+స్ట్రోక్ (పొడవు) × 29mm (వెడల్పు) × 14.5mm (ఎత్తు) యొక్క అల్ట్రా-సన్నని మరియు ఇరుకైన శరీర పరిమాణాన్ని కలిగి ఉంటుంది, కనీస ఇన్స్టాలేషన్ స్థలాన్ని ఆక్రమిస్తుంది మరియు అత్యంత సమగ్రమైన కాంపాక్ట్ పరికరాల లేఅవుట్కు అనుగుణంగా ఉంటుంది.
2.హై-ప్రెసిషన్ యాంటీ-రొటేషన్ పనితీరు
• అంతర్నిర్మిత డ్యూయల్ గైడ్ రాడ్లు మరియు ఇంటిగ్రేటెడ్ గైడ్ ఫ్రేమ్ స్ట్రక్చర్తో అమర్చబడి, MGJ సిరీస్ అద్భుతమైన యాంటీ-డిఫ్లెక్షన్ సామర్థ్యాన్ని సాధిస్తుంది. అల్ట్రా-తక్కువ భ్రమణ సహనం చేరుకుంటుంది± 0.1°, మైక్రో-పార్ట్ బిగింపు, అసెంబ్లీ మరియు చక్కటి సర్దుబాటు సమయంలో స్థాన విచలనాన్ని సమర్థవంతంగా నివారించడం మరియు స్థిరమైన హై-ప్రెసిషన్ పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్ధారించడం.
3.ఫ్లెక్సిబుల్ మౌంటు & సెంట్రలైజ్డ్పైపింగ్ డిజైన్
• డ్యూయల్-డైరెక్షన్ మౌంటు సపోర్ట్: దిగువ మరియు వెనుక ఉపరితలాలు రెండూ స్థిర సంస్థాపన కోసం ప్రత్యేకించబడ్డాయి, బలమైన దృశ్య అనుకూలతతో ఇరుకైన మరియు పరిమిత ప్రదేశాలలో బహుళ-కోణ లేఅవుట్కు మద్దతు ఇస్తుంది.
• సింగిల్-సైడ్ సెంట్రలైజ్డ్ పైపింగ్ & వైరింగ్: ఎయిర్ పైపులు మరియు మాగ్నెటిక్ స్విచ్ లైన్లు ఒకే వైపున ఏకరీతిలో అమర్చబడి ఉంటాయి, దట్టమైన బహుళ-సిలిండర్ అమరిక సమయంలో చక్కగా మరియు ప్రామాణికమైన వైరింగ్ను గ్రహించడం, ఆన్-సైట్ ఇన్స్టాలేషన్ మరియు తరువాత నిర్వహణను సులభతరం చేయడం.
• అల్ట్రా-షార్ట్ స్ట్రోక్ కోసం డబుల్ స్విచ్ ఇన్స్టాలేషన్: 5 మిమీ కనిష్ట స్ట్రోక్లో కూడా రెండు అయస్కాంత స్విచ్లు అమర్చబడి ఉంటాయి, డెడ్ యాంగిల్ లేకుండా రెండు స్ట్రోక్ చివరలను సమగ్రంగా గుర్తించగలగడం.
4.తేలికైన & మన్నికైన సైక్లిక్ ఆపరేషన్
• అల్ట్రా-లైట్ బాడీ వెయిట్: చాలా తక్కువ మొత్తం బరువు — MGJ6-5 27.3g మాత్రమే, మరియు గరిష్ట-స్పెక్ MGJ10-20 కేవలం 63.2g, ఇది పరికరాల భారాన్ని బాగా తగ్గిస్తుంది మరియు తేలికపాటి మైక్రో ఆటోమేటెడ్ మెకానిజమ్లకు అనుకూలంగా ఉంటుంది.
• నిర్వహణ రహిత & స్థిరమైన ఆపరేషన్: డ్యూయల్-ఎండ్ రబ్బర్ బఫర్లతో ఆయిల్-ఫ్రీ లూబ్రికేషన్ డిజైన్ను స్వీకరించడం, ఇది తక్కువ శబ్దం, స్థిరమైన ఆపరేషన్ మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉండే దీర్ఘకాలిక హై-ఫ్రీక్వెన్సీ లైట్-లోడ్ సైక్లిక్ కదలికకు మద్దతు ఇస్తుంది.

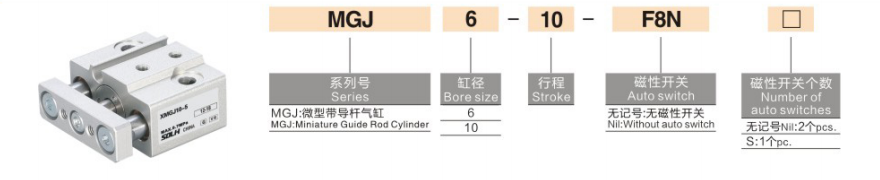

మోడల్ ఉదాహరణలు: MGJ6-10-F8N | MGJ10-15S
|
కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
MGJ |
సిరీస్ కోడ్: అల్ట్రా-కాంపాక్ట్ మినీ గైడ్ రాడ్ సిలిండర్ |
|
6/10 |
బోర్ పరిమాణం: φ6mm / φ10mm |
|
5/10/15/20 |
స్ట్రోక్ పొడవు (mm): φ6 కోసం 5/10/15mm; φ10 కోసం 5/10/15/20mm |
|
S/2S |
మాగ్నెటిక్ స్విచ్ పరిమాణం: ఖాళీ=ఏదీ లేదు; S=1pc; 2S=2pcs |
|
F8N |
ఐచ్ఛిక మాగ్నెటిక్ స్విచ్ మోడల్ (ఉదా. D-F8N సిరీస్) |
ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
• MGJ6-5: φ6 బోర్, 5 మిమీ స్ట్రోక్, మాగ్నెటిక్ స్విచ్ లేకుండా ప్రామాణిక రకం
• MGJ10-15-2S: φ10 బోర్, 15mm స్ట్రోక్, డ్యూయల్-ఎండ్ పొజిషన్ డిటెక్షన్ కోసం 2 మాగ్నెటిక్ స్విచ్లతో అమర్చబడింది
• MGJ6-10-F8N: φ6 బోర్, 10mm స్ట్రోక్, D-F8N మాగ్నెటిక్ స్విచ్తో సరిపోలింది
1. ప్రాథమిక సాధారణ లక్షణాలు
• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్
• పని ఒత్తిడి పరిధి: 0.15 ~ 0.7MPa; ప్రూఫ్ ప్రెజర్: 1.05MPa
• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత పని వాతావరణం)
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~500mm/s
• బఫర్ మోడ్: స్థిరమైన ప్రభావ శోషణ కోసం డ్యూయల్-ఎండ్ రబ్బరు బఫర్
• లూబ్రికేషన్ మోడ్: చమురు రహిత నిర్వహణ-రహిత ఆపరేషన్
2.సైద్ధాంతిక అవుట్పుట్ థ్రస్ట్ (@0.5MPa)
|
బోర్ పరిమాణం (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
|
φ6 |
14.1 |
|
φ10 |
39.3 |
3.ఉత్పత్తి బరువు వివరణ (గ్రా)
|
స్ట్రోక్ (మిమీ) |
5 |
10 |
15 |
20 |
|
MGJ6 |
27.3 |
33.0 |
38.4 |
— |
|
MGJ10 |
40.6 |
48.0 |
55.6 |
63.2 |
• ఎలక్ట్రానిక్ ప్రెసిషన్ పరికరాలు: మొబైల్ ఫోన్ మరియు కెమెరా భాగాల మైక్రో క్లాంపింగ్, చిన్న PCB బోర్డ్ పుషింగ్, టెర్మినల్ క్రింపింగ్ పొజిషనింగ్ మరియు మైక్రో-మాడ్యూల్ ప్రెసిషన్ అసెంబ్లీ.
• మెడికల్ ఇన్స్ట్రుమెంటేషన్: మినియేచర్ వాల్వ్ స్విచింగ్, నమూనా సూదిని ఎత్తడం మరియు తగ్గించడం మరియు కనిష్టంగా ఇన్వాసివ్ మెడికల్ ఎక్విప్మెంట్ యొక్క ఖచ్చితమైన డ్రైవింగ్, మెడికల్-గ్రేడ్ క్లీన్ మరియు స్థిరమైన ఆపరేషన్ అవసరాలను తీర్చడం.
• ప్రెసిషన్ మెషినరీ & ఆప్టిక్స్: మైక్రో-పార్ట్స్ అసెంబ్లీ పొజిషనింగ్, ఆప్టికల్ లెన్స్ ఫైన్ అడ్జస్ట్మెంట్, డిటెక్షన్ ప్రోబ్ మైక్రో-డిస్ప్లేస్మెంట్ క్యాలిబ్రేషన్ మరియు హై-ప్రెసిషన్ మైక్రో-అడ్జస్ట్మెంట్ మెకానిజమ్స్.
• సెమీకండక్టర్ పరిశ్రమ: చిన్న పొరల సూక్ష్మ-అనువాదం, సూక్ష్మ జిగ్ ట్రైనింగ్ మరియు పొజిషనింగ్, మరియు దుమ్ము-రహిత క్లీన్ సెమీకండక్టర్ వర్క్షాప్లలో లైట్-లోడ్ ఎగ్జిక్యూటివ్ యాక్షన్.
|
పోలిక అంశం |
MGJ సిరీస్ (మినీ అల్ట్రా-కాంపాక్ట్) |
MGP సిరీస్ (స్టాండర్డ్ కాంపాక్ట్) |
|
బోర్ రేంజ్ |
φ6 / φ10mm (అల్ట్రా-చిన్న) |
φ12~φ100mm (ప్రామాణిక పూర్తి పరిధి) |
|
స్ట్రోక్ రేంజ్ |
5~20mm (అల్ట్రా-షార్ట్ మైక్రో స్ట్రోక్) |
25~500mm (సాంప్రదాయ లాంగ్ స్ట్రోక్) |
|
మొత్తం పరిమాణం |
అల్ట్రా-సన్నని & అల్ట్రా-కాంపాక్ట్ |
రెగ్యులర్ కాంపాక్ట్ నిర్మాణం |
|
వ్యతిరేక భ్రమణ ఖచ్చితత్వం |
± 0.1° (అల్ట్రా-హై ప్రెసిషన్) |
±0.08°~±0.15° (ప్రామాణిక ఖచ్చితత్వం) |
|
లోడ్ కెపాసిటీ |
మైక్రో లైట్ లోడ్ |
చిన్న & మధ్యస్థ లోడ్ |
|
ధర స్థాయి |
అధిక (ఖచ్చితమైన అనుకూలీకరించిన) |
మధ్యస్థ (సార్వత్రిక ప్రమాణం) |
1. బోర్ సైజు ఎంపిక: పని లోడ్ ≤10N కోసం φ6mm ఎంచుకోండి; పని లోడ్ ≤30N కోసం φ10mm ఎంచుకోండి, స్థిరమైన ఆపరేషన్ కోసం భద్రతా కారకం ≥2తో సరిపోల్చండి.
2. స్ట్రోక్ స్పెసిఫికేషన్ ఎంపిక: వాస్తవ మైక్రో-డిస్ప్లేస్మెంట్ డ్రైవింగ్ అవసరాలకు అనుగుణంగా 5/10/15/20mm అల్ట్రా-షార్ట్ స్ట్రోక్ని ఎంచుకోండి.
3. మాగ్నెటిక్ స్విచ్ కాన్ఫిగరేషన్: డ్యూయల్-ఎండ్ పొజిషన్ డిటెక్షన్ కోసం 2Sని ఎంచుకోండి; సింగిల్-ఎండ్ సిగ్నల్ ఫీడ్బ్యాక్ కోసం సింగిల్ Sని ఎంచుకోండి; స్విచ్-ఫ్రీ బేసిక్ మోడల్ కోసం మార్కింగ్ లేదు.
SOLH MGJ సిరీస్ అల్ట్రా-కాంపాక్ట్ మినీ గైడ్ రాడ్ సిలిండర్లో సూక్ష్మ పరిమాణం, ±0.1° అధిక యాంటీ-రొటేషన్ ఖచ్చితత్వం, తేలికైన చమురు-రహిత ఆపరేషన్ మరియు సౌకర్యవంతమైన మౌంటు, స్పేస్-పరిమిత సూక్ష్మ ఆటోమేషన్, మెడికల్ మరియు ఎలక్ట్రానిక్ పరికరాల కోసం సరైన హై-ప్రెసిషన్ మైక్రో న్యూమాటిక్ యాక్యుయేటర్.
