CY3 సిరీస్ మాగ్నెటిక్ కప్లింగ్ రాడ్లెస్ సిలిండర్ | CY3B బేసిక్ / CY3R డైరెక్ట్ మౌంట్ రకం
బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

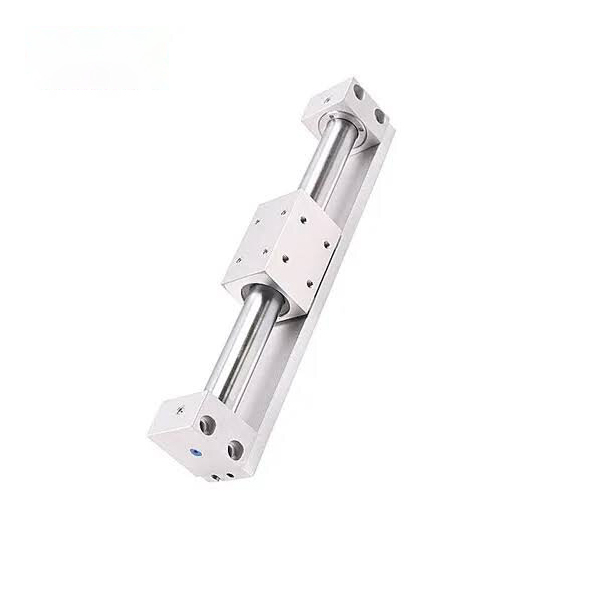

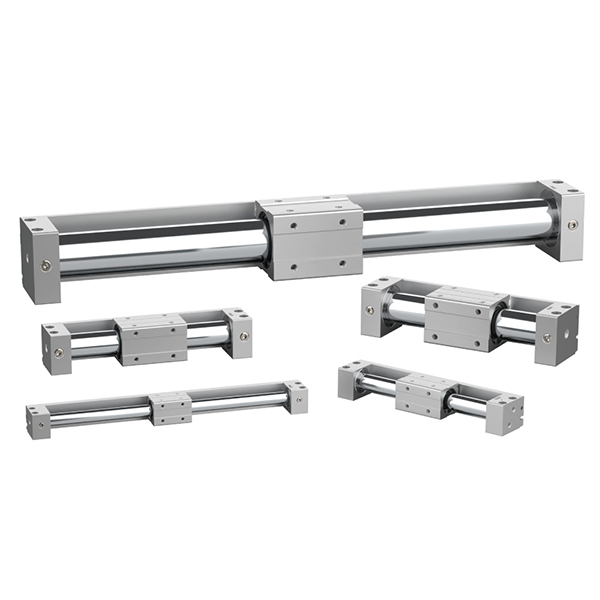

CY3R
CY3B
SOLH CY3 సిరీస్ అనేది క్లాసిక్ SMC CY1 సిరీస్ ఆధారంగా అప్గ్రేడ్ చేయబడిన మాగ్నెటిక్ కప్లింగ్ రాడ్లెస్ సిలిండర్, ఇది రెండు ప్రధాన స్రవంతి మోడల్లుగా విభజించబడింది: మౌంటు ఉపరితలం లేకుండా CY3B ప్రాథమిక రకం మరియు CY3R డైరెక్ట్ మౌంటు రకం. ఇది పూర్తిగా మూసివున్న అయస్కాంత నాన్-కాంటాక్ట్ ట్రాన్స్మిషన్ స్ట్రక్చర్ను స్వీకరిస్తుంది, బలమైన అయస్కాంత కలపడం ద్వారా అంతర్గత పిస్టన్ మరియు బాహ్య స్లయిడ్ టేబుల్ యొక్క సమకాలిక కదలికను గ్రహించడం. జీరో లీకేజ్, డస్ట్-ఫ్రీ మరియు పొల్యూషన్-ఫ్రీ ఆపరేషన్, అల్ట్రా-లాంగ్ స్ట్రోక్ మరియు కాంపాక్ట్ ఇన్స్టాలేషన్ ఫీచర్తో, ఇది క్లీన్-గ్రేడ్, లైట్-టు-మీడియం లోడ్, సుదూర లీనియర్ డ్రైవింగ్ దృశ్యాలకు విస్తృతంగా వర్తిస్తుంది. φ6 నుండి φ63 మిమీ వరకు బోర్ రేంజ్ మరియు 5000 మిమీ గరిష్ట స్ట్రోక్తో, సాంప్రదాయ టై-రాడ్ సిలిండర్లతో పోలిస్తే ఇది 50% ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది మరియు హై-స్టాండర్డ్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లకు ప్రాధాన్యమైన క్లీన్ లాంగ్-స్ట్రోక్ డ్రైవింగ్ సొల్యూషన్గా పనిచేస్తుంది.
• మాగ్నెటిక్ కప్లింగ్ ట్రాన్స్మిషన్ & జీరో లీకేజ్ క్లీన్ ఆపరేషన్: పిస్టన్ మరియు స్లయిడ్ టేబుల్ పూర్తిగా మూసివున్న సిలిండర్ బారెల్ డిజైన్తో మాగ్నెటిక్ సింక్రోనస్ డ్రైవింగ్ని అవలంబిస్తాయి. ఎటువంటి పిస్టన్ రాడ్ బయటికి విస్తరించదు, పూర్తి గాలి బిగుతు, జీరో లీకేజ్ మరియు జీరో డస్ట్ పొల్యూషన్ను పొందుతుంది. ఇది ఫుడ్ ప్రాసెసింగ్, మెడికల్ ఎక్విప్మెంట్ మరియు సెమీకండక్టర్ ఎలక్ట్రానిక్స్ వంటి కఠినమైన ఉత్పత్తి వాతావరణాలకు సరిగ్గా సరిపోతుంది.
• మెరుగైన మన్నికతో CY1 అప్గ్రేడ్ చేసిన వెర్షన్: సాంప్రదాయ CY1 సిరీస్తో పోలిస్తే, ధరించే నిరోధక రింగ్ పొడవు 70% పెరిగింది, ఇది బేరింగ్ సామర్థ్యాన్ని మరియు స్లైడింగ్ స్థిరత్వాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది. డస్ట్ప్రూఫ్ రింగ్ యొక్క అంతర్నిర్మిత లూబ్రికేషన్ రిటైనర్ శాశ్వత రక్షణ కందెన ఫిల్మ్ను ఏర్పరుస్తుంది, కనీస పని ఒత్తిడిని 0.12MPaకి తగ్గిస్తుంది మరియు సేవా జీవితాన్ని బాగా పొడిగిస్తుంది. φ6 స్పెసిఫికేషన్ మినహా, అన్ని ఇతర మోడల్లు డైరెక్ట్ రీప్లేస్మెంట్ మరియు అప్గ్రేడ్ కోసం CY1 వలె అదే మౌంటు కొలతలను కలిగి ఉంటాయి.
• CY3B బేసిక్ టైప్ మినిమలిస్ట్ స్ట్రక్చర్: మృదువైన సిలిండర్ బారెల్కు రిజర్వు చేయబడిన మౌంటు ఉపరితలం లేదు మరియు స్థిరీకరణ కోసం రెండు-ముగింపు మద్దతు బ్రాకెట్లు అవసరం. స్లయిడ్ టేబుల్ అంతర్నిర్మిత మార్గదర్శక నిర్మాణంతో అమర్చబడలేదు, కాబట్టి అసాధారణ లోడ్ మరియు మాగ్నెటిక్ డీకప్లింగ్ వైఫల్యాన్ని నివారించడానికి బాహ్య లీనియర్ గైడ్లు లేదా గైడ్ రాడ్లు తప్పనిసరి.
• ప్రామాణిక రబ్బర్ బఫర్ & హై-స్పీడ్ ఐచ్ఛిక స్పెసిఫికేషన్: అంతర్నిర్మిత డ్యూయల్-ఎండ్ రబ్బరు బఫర్లు ఆపరేటింగ్ ప్రభావాన్ని గ్రహిస్తాయి మరియు స్థిరమైన సంప్రదాయ చక్రీయ ఆపరేషన్ కోసం నడుస్తున్న శబ్దాన్ని తగ్గిస్తాయి. ఐచ్ఛిక X160 హై-స్పీడ్ స్పెసిఫికేషన్ హై-ఫ్రీక్వెన్సీ ఫాస్ట్-మూవింగ్ పని పరిస్థితులకు అనుగుణంగా గరిష్టంగా 1500mm/s ఆపరేటింగ్ స్పీడ్కు మద్దతు ఇస్తుంది.
• అనుకూలమైన మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్: సిలిండర్ బాడీకి రెండు వైపులా ఉన్న ప్రీ-రిజర్వ్ చేయబడిన స్విచ్ గ్రూవ్లు D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటాయి, స్ట్రోక్ పొజిషనింగ్ కోసం అనువైన మరియు ఖచ్చితమైన నిజ-సమయ స్థితి అభిప్రాయాన్ని గ్రహించడం.

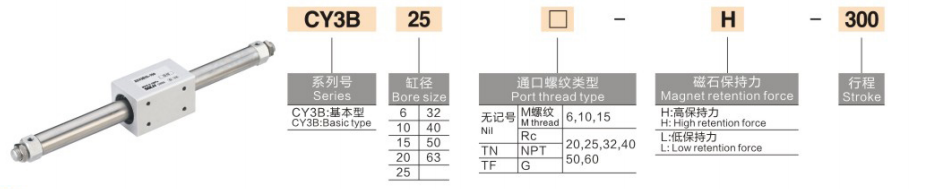

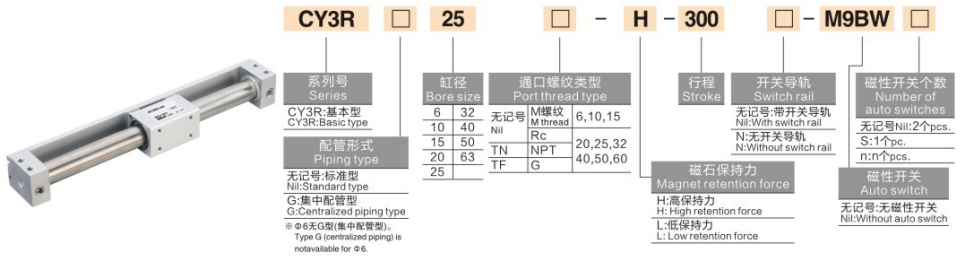

1.మోడల్ ఉదాహరణలు: CY3B20-500 | CY3B40-800-M9PL
|
కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
CY3B / CY3R |
సిరీస్ కోడ్: CY3B=ప్రాథమిక రకం; CY3R=డైరెక్ట్ మౌంట్ రకం (మాగ్నెటిక్ కప్లింగ్ రాడ్లెస్ సిలిండర్) |
|
6/10/15/20/25/32/40/50/63 |
కోర్ బోర్ పరిమాణం (మిమీ) |
|
50~5000 |
స్ట్రోక్ పొడవు (మిమీ): ప్రామాణిక 50~1000మిమీ; గరిష్టంగా పొడిగించిన 5000mm అల్ట్రా-లాంగ్ స్ట్రోక్ |
|
-M9PL / M9 సిరీస్ |
స్ట్రోక్ పొజిషన్ డిటెక్షన్ కోసం ఐచ్ఛిక మాగ్నెటిక్ స్విచ్ |
2.స్టాండర్డ్ ఆర్డర్ రిఫరెన్స్ ఉదాహరణలు
• CY3B20-500: 20mm బోర్, 500mm స్ట్రోక్, అయస్కాంత స్విచ్ లేకుండా ప్రాథమిక రకం
• CY3B40-800-M9PL: 40mm బోర్, 800mm స్ట్రోక్, మాగ్నెటిక్ పొజిషన్ స్విచ్తో కూడిన ప్రాథమిక రకం
1 ప్రాథమిక సాధారణ లక్షణాలు
• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ మాగ్నెటిక్ కప్లింగ్ నాన్-కాంటాక్ట్ ట్రాన్స్మిషన్
• పని చేసే ద్రవం: కంప్రెస్డ్ ఎయిర్ (చమురు రహిత ఆపరేషన్ ప్రమాణం)
• పరిసర ఉష్ణోగ్రత: 5~60℃ (గడ్డకట్టే వాతావరణం లేదు)
• పని ఒత్తిడి పరిధి: 0.12 ~ 0.7MPa; ప్రూఫ్ ప్రెజర్: 1.0MPa
• ఆపరేటింగ్ స్పీడ్: 50 ~ 500mm/s (ప్రామాణికం); గరిష్టంగా 1500mm/s (ఐచ్ఛికం X160 హై-స్పీడ్ స్పెక్)
• బఫర్ మోడ్: ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్
• మాగ్నెటిక్ హోల్డింగ్ ఫోర్స్: 19.6~2450N (బోర్ పరిమాణంతో పెరుగుతుంది)
2 కీలక పనితీరు పారామీటర్ చార్ట్ (@0.5MPa)
|
బోర్ φ (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
సిఫార్సు చేయబడిన లోడ్ (కిలోలు) |
మాగ్నెటిక్ హోల్డింగ్ ఫోర్స్ (N) |
పోర్ట్ పరిమాణం |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1 లోడ్ & థ్రస్ట్ ద్వారా బోర్ సైజు ఎంపిక
• φ6~φ15 (మైక్రో లైట్ డ్యూటీ): లోడ్లు ≤2.5kg కోసం అనుకూలం, ఎలక్ట్రానిక్ మరియు వైద్య పరికరాలలో చిన్న భాగాల యొక్క చిన్న-స్ట్రోక్ ఖచ్చితత్వ బదిలీకి అంకితం చేయబడింది.
• φ20~φ32 (జనరల్ లైట్ డ్యూటీ): 4~10kg లైట్ లోడ్తో సరిపోలింది, సాధారణ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లలో సాంప్రదాయ లాంగ్-స్ట్రోక్ నెట్టడం మరియు లాగడం (≤1000mm)కి అనువైనది.
• φ40~φ63 (మీడియం డ్యూటీ): 16~40kg మీడియం లోడ్ దృశ్యాలకు వర్తిస్తుంది, ఆహారం మరియు ప్యాకేజింగ్ పరిశ్రమలలో భారీ లాంగ్-స్ట్రోక్ హ్యాండ్లింగ్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ ఆపరేషన్ కోసం ఖచ్చితంగా సరిపోతుంది.
2 స్ట్రోక్ & గైడింగ్ సిస్టమ్ ఎంపిక
• స్ట్రోక్ రేంజ్: ప్రామాణిక స్ట్రోక్ 50 ~ 1000mm కవర్లు; ప్రత్యేక సుదూర డ్రైవింగ్ డిమాండ్ల కోసం 5000mm వరకు పొడిగించిన అల్ట్రా-లాంగ్ స్ట్రోక్.
• తప్పనిసరి బాహ్య మార్గదర్శక రూపకల్పన: The CY3B basic type has no built-in guiding structure. బాహ్య లీనియర్ స్లయిడ్ పట్టాలు లేదా గైడ్ రాడ్లు తప్పనిసరిగా లోడ్కు మద్దతు ఇవ్వడానికి మరియు అసాధారణ శక్తి విచలనం వల్ల ఏర్పడే అయస్కాంత డీకప్లింగ్ను నిరోధించడానికి అమర్చాలి.
• ప్రామాణిక ఫిక్సింగ్ పద్ధతి: సస్పెండ్ చేయబడిన సిలిండర్ బాడీ మరియు జీరో కాంటాక్ట్ ఫ్రిక్షన్తో ఐచ్ఛిక టూ-ఎండ్ సపోర్ట్ బ్రాకెట్ల ద్వారా స్థిరంగా మాగ్నెటిక్ కప్లింగ్ ఆపరేషన్ను నిర్ధారిస్తుంది.
3 పర్యావరణం & ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక
• పరిశుభ్రమైన పరిసరాలకు ప్రాధాన్యత: జీరో-లీకేజ్ మరియు కాలుష్య రహిత డిజైన్ ఆహారం, వైద్య మరియు ఎలక్ట్రానిక్ సెమీకండక్టర్ పరిశ్రమలలో కఠినమైన దుమ్ము-రహిత మరియు శుభ్రమైన పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.
• హై-స్పీడ్ వర్కింగ్ కండిషన్ అప్గ్రేడ్: హై-స్పీడ్ ప్రభావాన్ని తొలగించడానికి మరియు స్థిరమైన ఆపరేషన్ని నిర్ధారించడానికి బాహ్య హైడ్రాలిక్ బఫర్లతో కూడిన ఐచ్ఛిక X160 హై-స్పీడ్ స్పెసిఫికేషన్ (గరిష్టంగా 1500mm/s) ఎంచుకోండి.
• ఖచ్చితమైన స్థానం అభిప్రాయం: రెండు-పాయింట్ లేదా బహుళ-పాయింట్ ఖచ్చితమైన స్ట్రోక్ పొజిషనింగ్ మరియు సిగ్నల్ ఫీడ్బ్యాక్ను గ్రహించడానికి D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్లతో సన్నద్ధం చేయండి.
|
పోలిక అంశం |
CY3B (ప్రాథమిక రకం) |
CY3R (డైరెక్ట్ మౌంట్ రకం) |
|
మౌంటు పద్ధతి |
రెండు-ముగింపు బ్రాకెట్ల ద్వారా పరిష్కరించబడింది, సిలిండర్ శరీరం సస్పెండ్ చేయబడింది |
పరికరాల ప్లాట్ఫారమ్పై నేరుగా దిగువ మౌంటు |
|
ఇన్స్టాలేషన్ స్పేస్ |
బ్రాకెట్ స్థలం, కొంచెం పెద్ద వృత్తి అవసరం |
బ్రాకెట్ అవసరం లేదు, 20% ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది |
|
వర్తించే దృశ్యాలు |
సస్పెండ్ చేయబడిన ఇన్స్టాలేషన్, టూ-ఎండ్ సపోర్ట్ పొజిషనింగ్ |
|
|
ఖర్చు స్థాయి |
తక్కువ (ఇంటిగ్రేటెడ్ మౌంటు ఉపరితలం లేదు) |
మధ్యస్థం (ఇంటిగ్రేటెడ్ మౌంటు బేస్తో) |
• క్లీన్ రూమ్ మెటీరియల్ బదిలీ: జీరో-లీకేజ్ మరియు డస్ట్-ఫ్రీ మాగ్నెటిక్ కప్లింగ్ స్ట్రక్చర్ అనేది ఎలక్ట్రానిక్, సెమీకండక్టర్ మరియు మెడికల్ డస్ట్-ఫ్రీ వర్క్షాప్లలో శుభ్రమైన పరిసరాలను కలుషితం చేయకుండా సుదూర మెటీరియల్ నిర్వహణకు అనువైనది.
• ఆహారం & పానీయాల ప్యాకేజింగ్ లైన్లు: రస్ట్-ప్రూఫ్ స్టెయిన్లెస్ స్టీల్ సిలిండర్ బారెల్ శుభ్రపరచడానికి సులభమైన ఉపరితలంతో పరిశుభ్రమైన ఉత్పత్తి ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఆహార ప్రాసెసింగ్ పరికరాలలో కాంతి మరియు మధ్యస్థ-డ్యూటీ వర్క్పీస్ల దీర్ఘ-స్ట్రోక్ స్థానభ్రంశం కోసం అనుకూలంగా ఉంటుంది.
• సామగ్రి డోర్ & కవర్ డ్రైవింగ్: ఏ రాడ్ ఎక్స్టెన్షన్ డిజైన్ బాహ్య స్థలాన్ని ఆదా చేయదు, ఆటోమేటెడ్ ఎక్విప్మెంట్ ప్రొటెక్టివ్ డోర్లు మరియు షీల్డింగ్ కవర్ల డ్రైవింగ్ను కాంపాక్ట్ లాంగ్-స్ట్రోక్ ఓపెనింగ్ మరియు క్లోజింగ్ డ్రైవింగ్కు ఖచ్చితంగా వర్తిస్తుంది.
• లాంగ్-స్ట్రోక్ ప్రెసిషన్ పొజిషనింగ్ ప్లాట్ఫారమ్: స్థిరమైన పునరావృత స్థాన ఖచ్చితత్వాన్ని సాధించడానికి బాహ్య హై-ప్రెసిషన్ గైడింగ్ రైల్స్తో సహకరిస్తుంది, 1~2మీ సుదూర ఖచ్చితమైన స్థానాలు మరియు అసెంబ్లీ లైన్ల చక్రీయ ప్రసారానికి అనుకూలం.
• టై-రాడ్ సిలిండర్ల కోసం స్పేస్-సేవింగ్ రీప్లేస్మెంట్: లాంగ్-స్ట్రోక్ (>500 మిమీ) దృశ్యాలలో సాంప్రదాయ టై-రాడ్ సిలిండర్ల స్థల ఆక్రమణ సమస్యను పరిష్కరిస్తుంది, కాంపాక్ట్ పరికరాల రూపకల్పన కోసం మొత్తం పరికరాల సంస్థాపన స్థలాన్ని 50% తగ్గిస్తుంది.
1. బోర్ సైజు నిర్ధారణ: భద్రతా కారకం ≥2తో లోడ్ బరువు ఆధారంగా అవసరమైన థ్రస్ట్ను లెక్కించండి. సిఫార్సు చేయబడిన నియమాలు: ≤2.5kg → φ15; 4~10కిలోలు → φ32; 16~40kg → φ63.
2. స్ట్రోక్ స్పెసిఫికేషన్ నిర్ధారణ: సంప్రదాయ డిమాండ్ల కోసం ప్రామాణిక 50~1000mm స్ట్రోక్ని ఎంచుకోండి; 5000mm వరకు అల్ట్రా-లాంగ్ స్ట్రోక్ కోసం పొడిగించిన వివరణను ఎంచుకోండి.
3. ఫంక్షనల్ కాన్ఫిగరేషన్ సరిపోలిక: శుభ్రమైన కాలుష్య రహిత పని పరిస్థితులకు ప్రాధాన్యత ఎంపిక; వేగవంతమైన ఆపరేషన్ కోసం X160 హై-స్పీడ్ స్పెక్ + హైడ్రాలిక్ బఫర్కి అప్గ్రేడ్ చేయండి; రియల్ టైమ్ పొజిషన్ డిటెక్షన్ కోసం D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్లను జోడించండి.
SOLH CY3 సిరీస్ మాగ్నెటిక్ కప్లింగ్ రాడ్లెస్ సిలిండర్ అనేది అప్గ్రేడ్ చేయబడిన CY1 క్లీన్-గ్రేడ్ ఆయిల్-ఫ్రీ యాక్యుయేటర్, ఇందులో జీరో లీకేజ్, 5000mm అల్ట్రా-లాంగ్ స్ట్రోక్, తక్కువ స్టార్టింగ్ ప్రెజర్ మరియు డ్యూయల్ మౌంటింగ్ రకాలు ఉన్నాయి, ఇది లైట్-స్ట్రోక్ లాంగ్-స్ట్రోక్ డ్రైవింగ్ కోసం సరైన స్పేస్-సేవింగ్ సొల్యూషన్గా పనిచేస్తుంది.
