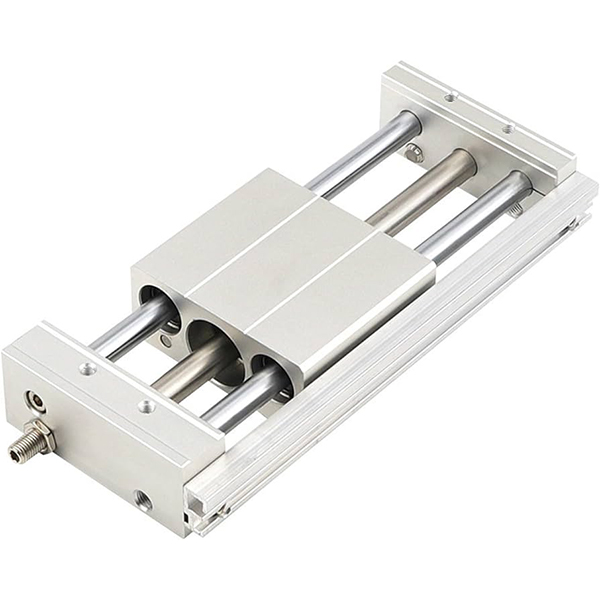

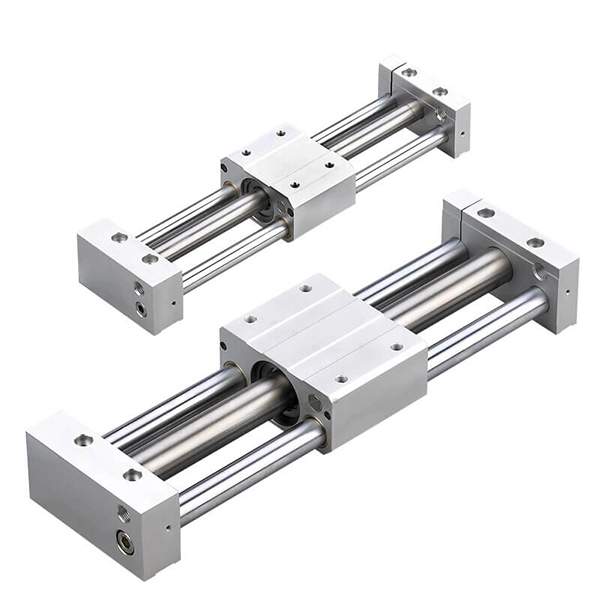

CY1 సిరీస్ మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్ | క్లాసిక్ ఎకనామిక్ బేస్ మోడల్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

CY1S
CY1L

ఉత్పత్తి అవలోకనం

     SOLH CY1 సిరీస్ అనేది ఒక క్లాసిక్ మరియు ఎకనామిక్ మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్, ఇది అప్‌గ్రేడ్ చేయబడిన CY3 సిరీస్‌కి పునాదిగా ముందుంది. ఇది నాన్-కాంటాక్ట్ మాగ్నెటిక్ సింక్రోనస్ డ్రైవింగ్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది, ఇక్కడ అంతర్గత పిస్టన్ మరియు బాహ్య స్లయిడ్ టేబుల్ బలమైన అయస్కాంత శక్తి ద్వారా ఏకకాలంలో కదులుతాయి. పూర్తిగా మూసివేయబడిన జీరో-లీకేజ్ ఆపరేషన్, కాంపాక్ట్ స్ట్రక్చర్ మరియు తక్కువ ఖర్చుతో కూడిన పనితీరును కలిగి ఉంటుంది, ఇది లైట్-టు-మీడియం లోడ్ మరియు మీడియం-లాంగ్ స్ట్రోక్ లీనియర్ డ్రైవింగ్ అప్లికేషన్‌లకు అంకితం చేయబడింది. φ6 నుండి φ63mm వరకు బోర్ రేంజ్, 1000mm వరకు స్టాండర్డ్ స్ట్రోక్ మరియు గరిష్టంగా 1500mm ఎక్స్‌టెండెడ్ స్ట్రోక్‌తో, ఈ సిరీస్ బహుళ-దృష్టాంతాల డిమాండ్‌లను తీర్చడానికి విభిన్న మార్గదర్శక నమూనాలను కవర్ చేస్తుంది, ఇది సాధారణ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లకు ప్రాధాన్యతనిచ్చే బడ్జెట్-స్నేహపూర్వక క్లీన్-గ్రేడ్ రాడ్‌లెస్ యాక్యుయేటర్‌గా చేస్తుంది.

కోర్ పొజిషనింగ్ & స్ట్రక్చరల్ ఫీచర్స్

• మాగ్నెటిక్ కప్లింగ్ డ్రైవ్ & క్లీన్ జీరో-లీకేజ్ పనితీరు: పిస్టన్ మరియు స్లయిడ్ టేబుల్‌పై అంతర్నిర్మిత అధిక-బలం శాశ్వత అయస్కాంతాలు నాన్-మెకానికల్ సింక్రోనస్ ట్రాన్స్‌మిషన్‌ను గ్రహించాయి. పూర్తిగా మూసివున్న సిలిండర్ బారెల్ గాలి లీకేజీ మరియు ధూళి ఉద్గారాలను తొలగిస్తుంది, ఎలక్ట్రానిక్స్, వైద్య పరికరాలు మరియు ఫుడ్ ప్రాసెసింగ్ పరిశ్రమలలో కఠినమైన శుభ్రమైన పని వాతావరణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది.

• క్లాసిక్ బేస్ స్ట్రక్చర్ & అధిక ధర పనితీరు: తక్కువ భాగాలతో మినిమలిస్ట్ మెకానికల్ నిర్మాణాన్ని అవలంబించడం, CY1 సిరీస్ ఉత్పాదక ఖర్చులను సమర్థవంతంగా తగ్గిస్తుంది మరియు అప్‌గ్రేడ్ చేసిన CY3 సిరీస్ కంటే అధిక ధర పోటీతత్వాన్ని అందిస్తుంది. ప్రాథమిక CY1B మోడల్‌కు ఇంటిగ్రేటెడ్ మౌంటు ఉపరితలం లేదు మరియు ఇన్‌స్టాలేషన్ కోసం డ్యూయల్-ఎండ్ సపోర్ట్ బ్రాకెట్‌లు అవసరం. బేసిక్ వేర్-రెసిస్టెంట్ రింగ్ మరియు డస్ట్‌ప్రూఫ్ రింగ్ కాన్ఫిగరేషన్‌తో అమర్చబడి, ఇది 0.18MPa కనిష్ట పని ఒత్తిడిని కలిగి ఉంటుంది, ఇది కొంచెం తక్కువ సేవా జీవితాన్ని కలిగి ఉంటుంది, కానీ సంప్రదాయ ప్రామాణిక పని పరిస్థితులకు పూర్తిగా సమర్థంగా ఉంటుంది.

• పూర్తి కవరేజ్ కోసం విభిన్నమైన డెరివేటివ్ మోడల్స్: పూర్తి ప్రోడక్ట్ లైనప్ విభిన్న ఖచ్చితత్వం మరియు లోడ్ డిమాండ్‌లకు సరిపోయేలా బహుళ మార్గదర్శక రకాలను కవర్ చేస్తుంది:

• CY1B: గైడింగ్ స్ట్రక్చర్ మరియు మౌంటు ఉపరితలం లేని ప్రాథమిక రకం, బాహ్య గైడ్ పట్టాలు మరియు డ్యూయల్-ఎండ్ బ్రాకెట్‌లు అవసరం.

• CY1S: అంతర్నిర్మిత స్లైడింగ్ బేరింగ్‌తో స్లయిడ్ గైడ్ రకం, బాహ్య మార్గదర్శకాలు లేకుండా లైట్-లోడ్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది.

• CY1L: అల్ట్రా-స్మూత్ స్లైడింగ్‌తో కూడిన బాల్ బేరింగ్ గైడ్ రకం మరియు స్థిరమైన హై-ఫ్రీక్వెన్సీ కదలిక కోసం మెరుగైన లోడ్ సామర్థ్యం.

• CY1H: ఖచ్చితమైన బదిలీ దృశ్యాల కోసం అద్భుతమైన రిపీట్ పొజిషనింగ్ ఖచ్చితత్వంతో హై-ప్రెసిషన్ గైడింగ్ రకం.

• CY1F: తక్కువ-ప్రొఫైల్ సన్నని రకం 29% తగ్గిన మొత్తం ఎత్తు, అల్ట్రా-కాంపాక్ట్ ఎక్విప్‌మెంట్ ఇన్‌స్టాలేషన్ స్పేస్‌లకు ఖచ్చితంగా సరిపోతుంది.


• ప్రామాణిక బఫర్ & ఐచ్ఛిక హై-స్పీడ్ కాన్ఫిగరేషన్: స్టాండర్డ్ డ్యూయల్-ఎండ్ రబ్బర్ బఫర్‌లు ఆపరేటింగ్ ప్రభావాన్ని సమర్థవంతంగా గ్రహిస్తాయి మరియు నడుస్తున్న శబ్దాన్ని తగ్గిస్తాయి. ఐచ్ఛిక బాహ్య హైడ్రాలిక్ బఫర్‌లు మీడియం-హై స్పీడ్ సైక్లిక్ వర్కింగ్ పరిస్థితుల కోసం గరిష్టంగా 500mm/s వేగంతో స్థిరమైన ఆపరేషన్‌కు మద్దతు ఇస్తాయి.

• మాగ్నెటిక్ స్విచ్‌ల విస్తృత అనుకూలత: సిలిండర్ బాడీపై రిజర్వు చేయబడిన యూనివర్సల్ స్విచ్ గ్రూవ్‌లు D-M9 సిరీస్ మరియు D-A9 సిరీస్ మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటాయి, ఇది ఏకపక్ష స్థాన సంస్థాపన మరియు ఫ్లెక్సిబుల్ స్ట్రోక్ సిగ్నల్ ఫీడ్‌బ్యాక్‌ను అనుమతిస్తుంది.

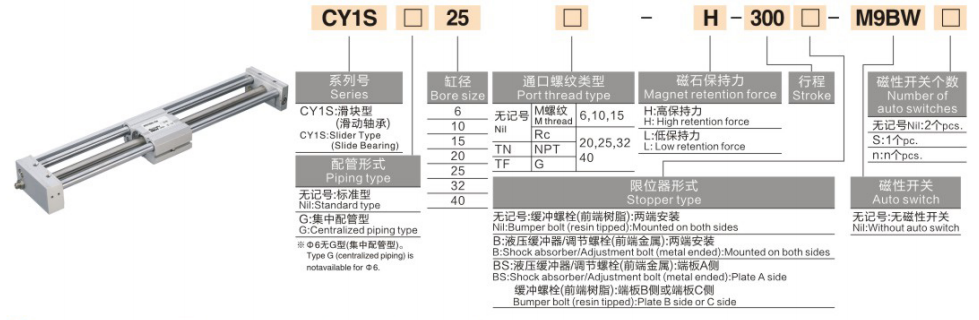

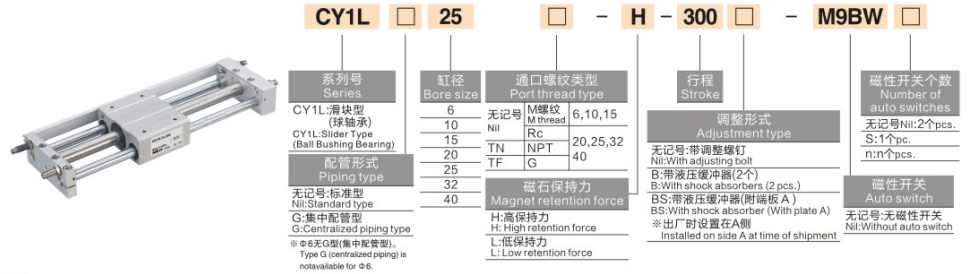

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

మోడల్ ఉదాహరణలు: CY1B20-500 | CY1S40-800-M9PL

ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

• CY1B20-500: 20mm బోర్, 500mm స్ట్రోక్, మాగ్నెటిక్ స్విచ్ లేని ప్రాథమిక రకం

• CY1S40-800-M9PL: 40mm బోర్, 800mm స్ట్రోక్, మాగ్నెటిక్ పొజిషన్ స్విచ్‌తో స్లయిడ్ గైడ్ రకం

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (20℃ స్టాండర్డ్ కండిషన్)

1. ప్రాథమిక సాధారణ లక్షణాలు

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ మాగ్నెటిక్ కప్లింగ్ నాన్-కాంటాక్ట్ సింక్రోనస్ ట్రాన్స్‌మిషన్

• పని చేసే ద్రవం: కంప్రెస్డ్ ఎయిర్ (చమురు రహిత ఆపరేషన్ ప్రమాణం)

• పరిసర ఉష్ణోగ్రత: 5~60℃ (గడ్డకట్టే పని వాతావరణం లేదు)

• పని ఒత్తిడి పరిధి: 0.18 ~ 0.7MPa; ప్రూఫ్ ప్రెజర్: 1.05MPa

• ప్రామాణిక ఆపరేటింగ్ వేగం: 50~500mm/s

• బఫర్ మోడ్: ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్; హై-స్పీడ్ దృశ్యాల కోసం ఐచ్ఛిక బాహ్య హైడ్రాలిక్ బఫర్

• మాగ్నెటిక్ హోల్డింగ్ ఫోర్స్: 49~2450N (బోర్ పరిమాణంతో క్రమంగా పెరుగుతుంది)

2. కీలక పనితీరు పారామీటర్ చార్ట్ (@0.5MPa)

కోర్ కాన్ఫిగరేషన్ & ఎంపిక మార్గదర్శకాలు

1. లోడ్ & థ్రస్ట్ ద్వారా బోర్ సైజు ఎంపిక

• φ6~φ15 (మైక్రో లైట్ డ్యూటీ): లోడ్లు ≤2.5kg కోసం అనుకూలం, సూక్ష్మ ఎలక్ట్రానిక్ ప్రెసిషన్ పరికరాలలో షార్ట్-స్ట్రోక్ ప్రెసిషన్ కాంపోనెంట్ బదిలీకి అంకితం చేయబడింది.

• φ20~φ32 (జనరల్ లైట్ డ్యూటీ): 4~10kg లైట్ లోడ్‌తో సరిపోలింది, సాధారణ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లలో సాంప్రదాయిక లాంగ్-స్ట్రోక్ నెట్టడం మరియు లాగడం (≤1000mm) కోసం అనువైనది.

• φ40~φ63 (మీడియం డ్యూటీ): ప్యాకేజింగ్ మరియు లాజిస్టిక్స్ ఆటోమేషన్ ఎక్విప్‌మెంట్‌లో లాంగ్-స్ట్రోక్ హ్యాండ్లింగ్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ వర్కింగ్ కండిషన్‌లకు సంపూర్ణంగా స్వీకరించబడిన 16~40kg మీడియం లోడ్ దృశ్యాలకు వర్తిస్తుంది.

2. మోడల్ & గైడింగ్ సిస్టమ్ ఎంపిక

• CY1B ప్రాథమిక రకం: అంతర్నిర్మిత మార్గదర్శక నిర్మాణం లేని అత్యంత ఖర్చుతో కూడుకున్న మోడల్. బాహ్య లీనియర్ గైడ్ పట్టాలు తప్పనిసరి, బడ్జెట్-సెన్సిటివ్ ప్రాజెక్ట్‌లు మరియు రిజర్వు చేయబడిన మార్గదర్శక నిర్మాణాలతో కూడిన పరికరాలకు తగినవి.

• CY1S స్లయిడ్ గైడ్ రకం: అంతర్నిర్మిత స్లైడింగ్ బేరింగ్ గైడ్‌తో అమర్చబడి ఉంటుంది, లైట్ లోడ్‌ల (≤10kg) కోసం బాహ్య సహాయక గైడ్‌లు అవసరం లేదు, సాధారణ ఇన్‌స్టాలేషన్ మరియు విస్తృత విశ్వవ్యాప్తతను కలిగి ఉంటుంది.

• CY1L బాల్ బేరింగ్ గైడ్ రకం: హై-స్పీడ్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ వర్కింగ్ కండిషన్స్ కోసం ప్రత్యేకంగా రూపొందించబడిన అల్ట్రా-తక్కువ స్లైడింగ్ రెసిస్టెన్స్ మరియు ఎక్స్‌టెన్డెడ్ సర్వీస్ లైఫ్‌తో హై-ప్రెసిషన్ బాల్ బేరింగ్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది.

• CY1H హై-ప్రెసిషన్ రకం: ప్రెసిషన్ లీనియర్ గైడింగ్ మెకానిజంతో కాన్ఫిగర్ చేయబడింది, ±0.02 మిమీ వరకు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని సాధించడం, హై-ప్రెసిషన్ పొజిషనింగ్ మరియు మైక్రో-డిస్టెన్స్ ట్రాన్స్‌ఫర్ దృశ్యాలకు వర్తిస్తుంది.

• CY1F తక్కువ ప్రొఫైల్ రకం: 29% తగ్గిన మొత్తం ఎత్తుతో ఆప్టిమైజ్ చేయబడిన సన్నని నిర్మాణం, కాంపాక్ట్ ఆటోమేటెడ్ పరికరాల కోసం పరిమిత నిలువు సంస్థాపన స్థలం సమస్యను పరిష్కరిస్తుంది.

3. పర్యావరణం & ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక

• క్లీన్ ఎన్విరాన్మెంట్ అడాప్టేషన్: జీరో-లీకేజ్ మరియు డస్ట్-ఫ్రీ నాన్-కాంటాక్ట్ మాగ్నెటిక్ ట్రాన్స్మిషన్ డిజైన్ పరిశుభ్రమైన ఉత్పత్తి ప్రమాణాలకు అనుగుణంగా ఉంటుంది; CY1S మరియు CY1L మోడల్‌లు దీర్ఘకాలిక క్లీన్ రూమ్ ఆపరేషన్ కోసం ప్రాధాన్యతనిస్తాయి.

• హై-స్పీడ్ వర్కింగ్ కండిషన్ అప్‌గ్రేడ్: ఎండ్ ఇంపాక్ట్‌ను తొలగించడానికి బాహ్య హైడ్రాలిక్ బఫర్‌లతో సన్నద్ధం చేయండి, 500mm/s వరకు నిరంతర ఆపరేషన్ వేగానికి స్థిరంగా మద్దతు ఇస్తుంది.

• ఖచ్చితమైన స్థానం అభిప్రాయం: మల్టీ-పాయింట్ స్ట్రోక్ పొజిషనింగ్ మరియు రియల్ టైమ్ సిగ్నల్ అవుట్‌పుట్‌ను గ్రహించడానికి D-M9 సిరీస్ లేదా D-A9 సిరీస్ మాగ్నెటిక్ స్విచ్‌లతో మ్యాచ్ చేయండి.

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

• క్లీన్ రూమ్ మెటీరియల్ బదిలీ: జీరో-కాలుష్య మాగ్నెటిక్ కప్లింగ్ స్ట్రక్చర్ అనేది సెమీకండక్టర్ మరియు LCD డస్ట్-ఫ్రీ వర్క్‌షాప్‌లలో సుదూర మెటీరియల్ హ్యాండ్లింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది, శుభ్రమైన పని వాతావరణాలలో ద్వితీయ కాలుష్యాన్ని నివారించడం.

• ప్యాకేజింగ్ లైన్ వర్క్‌పీస్ డిస్‌ప్లేస్‌మెంట్: అధిక ధర-పనితీరు గల డిజైన్ తక్కువ వైఫల్యం రేటు మరియు సాధారణ రోజువారీ నిర్వహణతో ఆహారం మరియు ఔషధ ప్యాకేజింగ్ పరికరాలలో లైట్ మరియు మీడియం-డ్యూటీ వర్క్‌పీస్‌లను లాంగ్-స్ట్రోక్ నెట్టడం మరియు లాగడం వంటి వాటికి అనుగుణంగా ఉంటుంది.

• ఆటోమేటెడ్ ఎక్విప్‌మెంట్ డోర్ కంట్రోల్: రాడ్‌లెస్ కాంపాక్ట్ నిర్మాణం బాహ్య ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది, పరికరాల రక్షిత తలుపులు మరియు ధూళి షీల్డ్‌లను లాంగ్-స్ట్రోక్ ఓపెనింగ్ మరియు క్లోజింగ్ డ్రైవింగ్‌కు అనుకూలం.

• లాంగ్-స్ట్రోక్ అసెంబ్లీ లైన్ పొజిషనింగ్: 1~1.5m అల్ట్రా-లాంగ్ స్ట్రోక్‌లో స్థిరమైన ఖచ్చితమైన పొజిషనింగ్‌ను సాధించడానికి మ్యాచింగ్ గైడింగ్ మాడ్యూల్స్‌తో సహకరిస్తుంది, ఉత్పత్తి లైన్ల యొక్క నిరంతర సైక్లిక్ పొజిషనింగ్ డిమాండ్‌లను తీరుస్తుంది.

• ఆర్థిక ప్రత్యామ్నాయ పరిష్కారం: ప్రాథమిక లాంగ్-స్ట్రోక్ లీనియర్ డ్రైవింగ్ అవసరాలను పూర్తిగా సంతృప్తిపరిచే బడ్జెట్-పరిమిత ఆటోమేషన్ ప్రాజెక్ట్‌లలో అధిక-ధర CY3 సిరీస్‌కి అనువైన కాస్ట్-డౌన్ రీప్లేస్‌మెంట్.

CY1 vs CY3 సిరీస్ కోర్ పనితీరు పోలిక

మూడు-దశల త్వరిత ఎంపిక గైడ్

1. బోర్ సైజు నిర్ధారణ: భద్రతా కారకం ≥2తో లోడ్ బరువు ఆధారంగా అవసరమైన థ్రస్ట్‌ను లెక్కించండి. సిఫార్సు చేయబడిన నియమాలు: ≤2.5kg → φ15; 4~10కిలోలు → φ32; 16~40kg → φ63.

2. మోడల్ రకం నిర్ధారణ: అతి తక్కువ బడ్జెట్ కోసం CY1Bని ఎంచుకోండి; లైట్-లోడ్ గైడ్-ఫ్రీ ఇన్‌స్టాలేషన్ కోసం CY1S; హై-స్పీడ్ హై-ఫ్రీక్వెన్సీ ఆపరేషన్ కోసం CY1L; హై-ప్రెసిషన్ పొజిషనింగ్ డిమాండ్‌ల కోసం CY1H.

3. స్ట్రోక్ స్పెసిఫికేషన్ నిర్ధారణ: సాంప్రదాయిక ఉపయోగం కోసం ప్రామాణిక 50~1000mm స్ట్రోక్‌ని ఎంచుకోండి; మీడియం-లాంగ్ డిస్టెన్స్ డ్రైవింగ్ డిమాండ్ల కోసం 1500mm వరకు ఐచ్ఛిక పొడిగించిన స్ట్రోక్.

ఒక వాక్య సారాంశం

     SOLH CY1 సిరీస్ క్లాసిక్ మాగ్నెటిక్ కప్లింగ్ రాడ్‌లెస్ సిలిండర్ అనేది వైవిధ్యభరితమైన మార్గదర్శక నమూనాలతో కూడిన ఆర్థిక జీరో-లీకేజ్ క్లీన్ యాక్యుయేటర్, ఇది లైట్-మీడియం లోడ్ జనరల్ ఆటోమేషన్ మరియు క్లీన్ రూమ్ ఎక్విప్‌మెంట్ కోసం బడ్జెట్-ఫ్రెండ్లీ బేసిక్ లాంగ్-స్ట్రోక్ లీనియర్ డ్రైవింగ్ సొల్యూషన్‌గా పనిచేస్తుంది.
