CRA1 సిరీస్ ర్యాక్ & పినియన్ రోటరీ సిలిండర్ | మీడియం & హెవీ డ్యూటీ హై టార్క్ స్వింగ్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

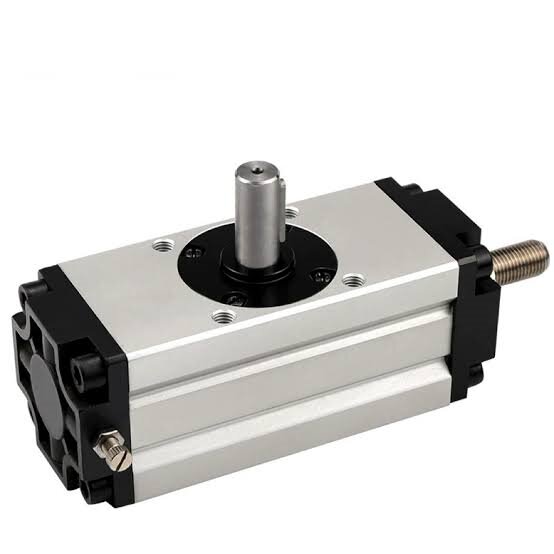

     SOLH CRA1 సిరీస్ అనేది ఒక ప్రొఫెషనల్ మీడియం మరియు హెవీ-డ్యూటీ రాక్ & పినియన్ రోటరీ సిలిండర్, ఇది హై-టార్క్ డోలనం చేసే కదలిక కోసం నిర్మించబడింది. డ్యూయల్-పిస్టన్ ర్యాక్-అండ్-పినియన్ ట్రాన్స్‌మిషన్, ఐచ్ఛికంగా సర్దుబాటు చేయగల ఎయిర్ కుషన్, బహుళ మౌంటు స్టైల్స్ మరియు విభిన్న అవుట్‌పుట్ షాఫ్ట్ రకాలను కలిగి ఉన్న ఈ సిలిండర్ φ30 నుండి φ100 వరకు బోర్ సైజులను కవర్ చేస్తుంది. ఇది వర్క్‌పీస్ ఫ్లిప్పింగ్, ఇండస్ట్రియల్ వాల్వ్ డ్రైవింగ్ మరియు హెవీ స్టేషన్ ఇండెక్సింగ్‌తో సహా 10-50 కిలోల హెవీ-లోడ్ దృశ్యాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది, భారీ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లకు ప్రధాన స్రవంతి హై-రిజిడిటీ రోటరీ సొల్యూషన్‌గా పనిచేస్తుంది.

  1.1 హై-రిజిడిటీ ర్యాక్ & పినియన్ డ్రైవ్

     డ్యూయల్-పిస్టన్ సింక్రోనస్ రాక్-అండ్-పినియన్ ట్రాన్స్‌మిషన్ స్ట్రక్చర్‌ను స్వీకరించడం, సిలిండర్ శక్తివంతమైన టార్క్ అవుట్‌పుట్ మరియు అసాధారణమైన నిర్మాణ దృఢత్వాన్ని అందిస్తుంది. మొత్తం బ్యాక్‌లాష్ ≤1° లోపల నియంత్రించబడుతుంది, అయితే φ30 బోర్ వెర్షన్ సున్నా బ్యాక్‌లాష్‌ను సాధిస్తుంది. ఇది అధిక లోడ్ పరిస్థితులలో అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం మరియు స్థిరమైన రోటరీ మోషన్‌ను నిర్ధారిస్తుంది.

  1.2 సూపర్ హై టార్క్ అవుట్‌పుట్

     ఆప్టిమైజ్ చేయబడిన ప్రసార నిర్మాణం పరిశ్రమ-ప్రముఖ టార్క్ పనితీరును గుర్తిస్తుంది. గరిష్ట φ100 బోర్ మోడల్ 0.5MPa వాయు పీడనం వద్ద 108N·m టార్క్‌ను అందిస్తుంది, భారీ వర్క్‌పీస్ రొటేషన్, లార్జ్ వాల్వ్ డ్రైవింగ్ మరియు హెవీ-డ్యూటీ ఎక్విప్‌మెంట్ ఇండెక్సింగ్ కోసం అధిక-టార్క్ డిమాండ్‌లను పూర్తిగా తీరుస్తుంది.

  1.3 ఐచ్ఛికంగా సర్దుబాటు చేయగల ఎయిర్ కుషన్

     Z-రకం డ్యూయల్-ఎండ్ అడ్జస్టబుల్ ఎయిర్ బఫర్ స్ట్రక్చర్‌తో అమర్చబడి ఉంటుంది, ఇది హై-ఫ్రీక్వెన్సీ స్టార్ట్-స్టాప్ ఆపరేషన్ సమయంలో జడత్వ ప్రభావాన్ని సమర్థవంతంగా గ్రహిస్తుంది, మెకానికల్ వైబ్రేషన్ మరియు రన్నింగ్ నాయిస్‌ను తగ్గిస్తుంది మరియు మొత్తం ఆపరేషన్ స్థిరత్వం మరియు సేవా జీవితాన్ని మెరుగుపరిచేటప్పుడు పరికరాలు మరియు వర్క్‌పీస్‌లను రక్షిస్తుంది.

  1.4 విభిన్న మౌంటు & షాఫ్ట్ ఎంపికలు

     • మౌంటు స్టైల్స్: బేసిక్ (B), ఫుట్ (L), Flange (F) ఐచ్ఛికం, వివిధ పరికరాల నిర్మాణాలు మరియు స్పేస్ లేఅవుట్‌ల కోసం సౌకర్యవంతమైన ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది.

     • షాఫ్ట్ రకాలు: సింగిల్ షాఫ్ట్ (S), డ్యూయల్ షాఫ్ట్ (W), కీడ్ షాఫ్ట్ (Y) అందుబాటులో ఉన్నాయి, వివిధ లోడ్ కనెక్షన్ పద్ధతులు మరియు యాంటీ-స్లిప్ టార్క్ ట్రాన్స్‌మిషన్ అవసరాలకు అనుకూలంగా ఉంటాయి.

  1.5 కాంపాక్ట్ & మన్నికైన నిర్మాణం

     సాంప్రదాయ పాత మోడళ్లతో పోలిస్తే అప్‌గ్రేడ్ చేయబడిన ఆప్టిమైజ్ చేయబడిన నిర్మాణం శరీర వెడల్పును 14% తగ్గిస్తుంది, ఇన్‌స్టాలేషన్ స్థలాన్ని గణనీయంగా ఆదా చేస్తుంది. D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్‌ల సౌకర్యవంతమైన మౌంటు కోసం డ్యూయల్-సైడ్ సెన్సార్ గ్రూవ్‌లతో రూపొందించబడింది. హార్డ్ యానోడైజ్డ్ సిలిండర్ బాడీ మరియు హై-వేర్-రెసిస్టెంట్ సీలింగ్ భాగాలు దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌కు హామీ ఇస్తాయి.

  1.6 చమురు రహిత & సుదీర్ఘ సేవా జీవితం

     ప్రామాణిక చమురు రహిత ఆపరేషన్ డిజైన్ అదనపు సరళత నిర్వహణ లేకుండా శుభ్రమైన వర్క్‌షాప్‌లు మరియు సాధారణ పారిశ్రామిక పని పరిస్థితులకు అనుగుణంగా ఉంటుంది. ప్రీమియం వేర్-రెసిస్టెంట్ సీల్స్ మరియు యాంటీ తుప్పు సిలిండర్ బాడీ తరచుగా చక్రీయ ఆపరేషన్ కోసం నిరంతర పని జీవితాన్ని బాగా పొడిగిస్తాయి.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

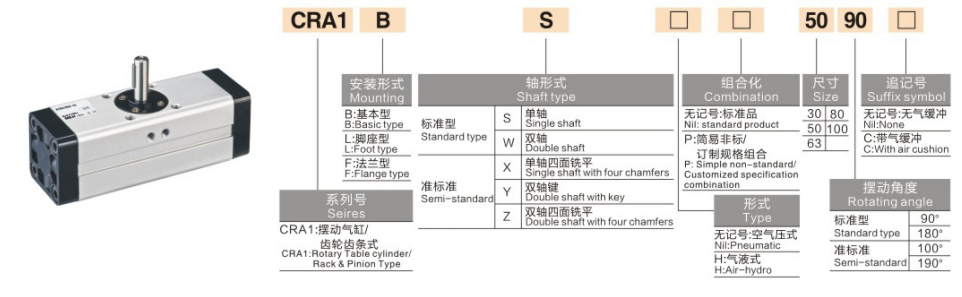

  1. సాధారణ నమూనా ఉదాహరణలు: CRA1BS50-90Z, CDRA1BL80-180Z

  2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • ప్రామాణిక నాన్-బఫర్ మోడల్: CRA1BS50-90 (φ50 బోర్, 90° స్వింగ్, సింగిల్ షాఫ్ట్, ప్రాథమిక రకం, మాగ్నెటిక్ రింగ్ లేదు)

     • హెవీ-డ్యూటీ బఫర్ మోడల్: CDRA1BL80-180Z (φ80 బోర్, 180° స్వింగ్, డ్యూయల్ షాఫ్ట్, ఫుట్ మౌంటు, మాగ్నెటిక్ రింగ్ & డ్యూయల్ ఎయిర్ కుషన్)

3. సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

  3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రాక్ & పినియన్ డ్రైవ్

     • పని చేసే ద్రవం: సంపీడన గాలి (చమురు రహిత ఆపరేషన్)

     • పరిసర ఉష్ణోగ్రత: 0℃~60℃ (మంచు రహిత వాతావరణం)

     • పని ఒత్తిడి పరిధి: 0.1 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

     • ఎదురుదెబ్బ: ≤1° (φ30 బోర్ సున్నా బ్యాక్‌లాష్‌ను సాధిస్తుంది)

     • స్వింగ్ యాంగిల్ టాలరెన్స్: 0~+4°

     • బఫర్ మోడ్: నాన్-బఫర్ / డ్యూయల్-ఎండ్ అడ్జస్టబుల్ ఎయిర్ కుషన్ (Z రకం)

     • అయస్కాంత స్విచ్: D-M9 సిరీస్, డ్యూయల్ సైడ్ గ్రోవ్ మౌంటుతో అనుకూలమైనది

  3.2 కీలక పనితీరు పారామీటర్ టేబుల్ (@0.5MPa)

4. కోర్ కాన్ఫిగరేషన్ & ఎంపిక మార్గదర్శకాలు

  4.1 బోర్ సైజు ఎంపిక (టార్క్ & లోడ్ ఆధారంగా)

     • φ30: 3.5N·m టార్క్ అవుట్‌పుట్, చిన్న వాల్వ్ స్విచింగ్ మరియు మినియేచర్ స్టేషన్ ఇండెక్సింగ్ వంటి మైక్రో మీడియం-లోడ్ (≤10kg) అప్లికేషన్‌లకు అనుకూలం.

     • φ50: 9.3N·m టార్క్ అవుట్‌పుట్, లైట్-మీడియం లోడ్ (10–20kg) వర్క్‌పీస్ 90° ఫ్లిప్పింగ్ మరియు డైరెక్షనల్ పొజిషనింగ్‌కు అనువైనది.

     • φ63: 17.0N·m టార్క్ అవుట్‌పుట్, మీడియం-లోడ్ (20–30kg) హెవీ స్టేషన్ స్టీరింగ్ మరియు కాంపోనెంట్ రొటేషన్ టాస్క్‌లకు సరిగ్గా సరిపోలుతుంది.

     • φ80: 32.0N·m టార్క్ అవుట్‌పుట్, మీడియం-హెవీ లోడ్ (30–40kg) పెద్ద టూలింగ్ మరియు ఫిక్చర్ రోటరీ పొజిషనింగ్‌కు వర్తిస్తుంది.

     • φ100: 108N·m సూపర్ హై టార్క్ అవుట్‌పుట్, హెవీ-లోడ్ (40–50kg) మెకానికల్ రొటేషన్ మరియు పెద్ద ఇండస్ట్రియల్ వాల్వ్ డ్రైవింగ్ దృశ్యాలకు అంకితం చేయబడింది.

  4.2 స్వింగ్ యాంగిల్ ఎంపిక

     • 90° ప్రామాణిక కోణం: రైట్ యాంగిల్ ఫ్లిప్పింగ్ మరియు వర్టికల్ స్టీరింగ్ కోసం రూపొందించబడింది, వర్క్‌పీస్ లోడింగ్/అన్‌లోడింగ్ మరియు ఆర్తోగోనల్ స్టేషన్ స్విచింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

     • 180° ప్రామాణిక కోణం: హాఫ్-సైకిల్ రొటేషన్ మరియు కంప్లీట్ వర్క్‌పీస్ ఫ్లిప్పింగ్, బైడైరెక్షనల్ స్టేషన్ పొజిషనింగ్ మరియు రివర్సింగ్ ఆపరేషన్‌కు అనుకూలం.

     • 100° / 190° ప్రత్యేక కోణం: ప్రత్యేక పరికరాలు మరియు వ్యక్తిగతీకరించిన స్టేషన్ చలన అవసరాల కోసం అనుకూల ప్రామాణికం కాని కోణాలు.

  4.3 బఫర్ & ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక

     • Z ఎయిర్ కుషన్: అధిక-ఫ్రీక్వెన్సీ మరియు హెవీ-డ్యూటీ పని పరిస్థితులకు తప్పనిసరి, అంతిమ ప్రభావాన్ని సమర్థవంతంగా తొలగించడం, స్థాన ఖచ్చితత్వాన్ని స్థిరీకరించడం మరియు ఆపరేటింగ్ శబ్దాన్ని తగ్గించడం.

     • CDRA1 మాగ్నెటిక్ రింగ్ వెర్షన్: D-M9 సిరీస్ స్విచ్ ఇన్‌స్టాలేషన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, రియల్ టైమ్ పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు ఆటోమేటెడ్ PLC లింకేజ్ కంట్రోల్‌కు మద్దతు ఇస్తుంది.

     • షాఫ్ట్ టైప్ మ్యాచింగ్: సాధారణ సార్వత్రిక అనువర్తనాల కోసం సింగిల్ షాఫ్ట్ (S); ద్వి దిశాత్మక సమకాలిక డ్రైవింగ్ కోసం ద్వంద్వ షాఫ్ట్ (W); అధిక యాంటీ-టార్క్ మరియు యాంటీ-స్లిప్ కనెక్షన్ డిమాండ్ల కోసం కీడ్ షాఫ్ట్ (Y).

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • హెవీ వర్క్‌పీస్ ఫ్లిప్పింగ్: మెషిన్ టూల్స్ మరియు ఆటోమేటెడ్ కన్వేయర్ లైన్‌లపై 10-50కిలోల వర్క్‌పీస్‌లకు విశ్వసనీయమైన 90°/180° ఫ్లిప్పింగ్ మరియు పొజిషనింగ్, ఖచ్చితమైన రిపీట్ మోషన్ కోసం అధిక దృఢత్వం మరియు తక్కువ బ్యాక్‌లాష్.

     • పారిశ్రామిక వాల్వ్ డ్రైవింగ్: బటర్‌ఫ్లై వాల్వ్‌లు మరియు బాల్ వాల్వ్‌లు వంటి పెద్ద-వ్యాసం కలిగిన పైప్‌లైన్ వాల్వ్‌ల ఆటోమేటిక్ ఓపెనింగ్ మరియు క్లోజింగ్ మరియు రిమోట్ కంట్రోల్‌కి వర్తించబడుతుంది, ఇది స్థిరమైన అధిక-టార్క్ డ్రైవింగ్ ఫోర్స్‌ను అందిస్తుంది.

     • హెవీ-డ్యూటీ ఆటోమేటెడ్ ఇండెక్సింగ్: 90°/180° ప్రెసిషన్ ఇండెక్సింగ్ మరియు అసెంబ్లీ మరియు డిటెక్షన్ స్టేషన్లలో హెవీ రోటరీ టేబుల్స్ మరియు టూలింగ్ ఫిక్చర్‌ల స్థిర స్థానానికి ఉపయోగించబడుతుంది.

     • భారీ రోబోటిక్ కీళ్ళు: హెవీ-రిజిడిటీ మరియు హై-లోడ్ కచ్చితమైన స్వింగ్ అవసరాలకు అనుగుణంగా భారీ రోబోట్ జాయింట్లు మరియు ఎండ్-ఎఫెక్టర్‌ల కోసం రోటరీ డ్రైవింగ్ యూనిట్‌గా పనిచేస్తుంది.

     • లాజిస్టిక్స్ & ప్యాకేజింగ్ పరికరాలు: హెవీ మెటీరియల్ బాక్స్ మరియు ప్యాలెట్ స్టీరింగ్, స్టాకింగ్ మరియు పొజిషనింగ్ కోసం అనువైనది, దీర్ఘకాలిక హై-ఫ్రీక్వెన్సీ హెవీ-లోడ్ సైక్లిక్ వర్కింగ్ పరిస్థితులకు అనుగుణంగా ఉంటుంది.

6. 3-దశల త్వరిత ఎంపిక గైడ్

     1. బోర్ నిర్ధారణ: భద్రతా కారకం ≥2తో వర్క్‌పీస్ బరువు మరియు భ్రమణ వ్యాసార్థం ఆధారంగా వాస్తవ టార్క్‌ను లెక్కించండి. ≤10kg కోసం φ30, 10-20kg కోసం φ50, 20-30kg కోసం φ63, 30-40kg కోసం φ80, 40-50kg కోసం φ100 ఎంచుకోండి.

     2. కోణం నిర్ధారణ: రైట్-యాంగిల్ స్టీరింగ్/ఫ్లిప్పింగ్ కోసం 90°, హాఫ్-సైకిల్ రివర్సింగ్ కోసం 180° మరియు అనుకూలీకరించిన మోషన్ డిమాండ్‌ల కోసం 100°/190° ప్రత్యేక కోణాలను ఎంచుకోండి.

     3. ఫంక్షన్ నిర్ధారణ: హై-ఫ్రీక్వెన్సీ హెవీ-లోడ్ ఆపరేషన్ కోసం Z ఎయిర్ కుషన్‌ను సిద్ధం చేయండి; సిగ్నల్ ఫీడ్‌బ్యాక్ నియంత్రణ కోసం CDRA1 మాగ్నెటిక్ వెర్షన్‌ని ఎంచుకోండి; అధిక-టార్క్ యాంటీ-స్లిప్ కనెక్షన్ కోసం Y కీడ్ షాఫ్ట్‌ను స్వీకరించండి.

ఒక వాక్య సారాంశం

     SOLH CRA1 సిరీస్ ర్యాక్ & పినియన్ రోటరీ సిలిండర్ సూపర్ హై టార్క్, అల్ట్రా-తక్కువ బ్యాక్‌లాష్ మరియు ఐచ్ఛిక ఎయిర్ బఫర్ పనితీరును అందిస్తుంది, 10-50kg మధ్యస్థ మరియు హెవీ-డ్యూటీ ఇండస్ట్రియల్ ఫ్లిపింగ్, ఇండెక్సింగ్ మరియు వాల్వ్ డ్రైవింగ్ అప్లికేషన్‌ల కోసం అధిక-దృఢత్వం, స్థిరమైన మరియు మన్నికైన ఖచ్చితత్వపు రోటరీ సొల్యూషన్‌లను అందిస్తుంది.
