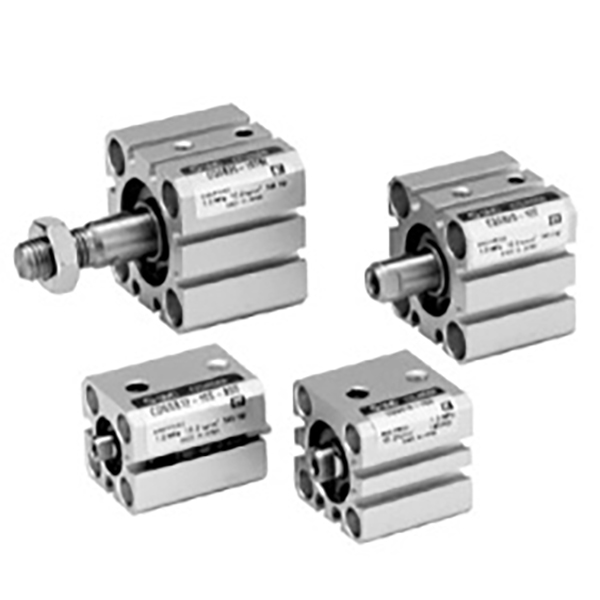

CQS సిరీస్ కాంపాక్ట్ సన్నని సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH CQS సిరీస్ సన్నని కాంపాక్ట్ సిలిండర్ SMC CQS సిరీస్‌తో పరస్పరం మార్చుకోగలదు. పరిమిత ఇన్‌స్టాలేషన్ స్పేస్ మరియు హై-ప్రెసిషన్ షార్ట్-స్ట్రోక్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. స్క్వేర్ అల్ట్రా-స్లిమ్ బాడీ, బోర్ సైజు φ12~25mm, CQ2 సిరీస్ ఆధారంగా అప్‌గ్రేడ్ చేసిన హై ప్రెసిషన్ వెర్షన్. సెమీకండక్టర్, 3C ఎలక్ట్రానిక్స్ మరియు ప్రెసిషన్ ఆటోమేషన్ ఫిక్చర్‌లలో బిగించడం, నెట్టడం మరియు పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

నిర్మాణం & ప్రధాన లక్షణాలు

     -- స్క్వేర్ అల్ట్రా-సన్నని శరీరం, CQ2 మోడల్ కంటే తక్కువ మొత్తం పొడవు;

     -- హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్, అధిక దృఢత్వం;

     -- పూర్తి వేరియంట్‌లు: ప్రామాణిక సింగిల్ రాడ్, ట్విన్ రాడ్, నాన్-రొటేటింగ్ రాడ్, లాంగ్-లైఫ్ XB24 వెర్షన్;

     -- స్థానం సెన్సార్ గుర్తింపు కోసం CDQS అంతర్నిర్మిత మాగ్నెట్; బహుళ వైపు సెన్సార్ స్లాట్లు, సెన్సార్ సిలిండర్ వెలుపల పొడుచుకు లేదు;

     -- రెండు చివర్లలో స్థిర రబ్బరు కుషన్, గాలి పరిపుష్టి లేదు;

     -- ఆయిల్ రిజర్వాయర్‌తో తక్కువ రాపిడి సీల్, ఆయిల్-ఫ్రీ ఆపరేషన్, సర్వీస్ లైఫ్ ≥5 మిలియన్ సైకిల్స్.

మోడల్ కోడింగ్ నియమం

   1. ఉదాహరణ: CDQSB20-50D-M9BW

     -- సి: అంతర్నిర్మిత మాగ్నెట్ (CDQS); ఏ C = అయస్కాంతం కాని CQS

     -- DQS: సిరీస్ పేరు

     -- B=single rod; W=జంట రాడ్; K=తిరగని రాడ్; KW=ట్విన్ యాంటీ-రొటేషన్ రాడ్

     -- 20: బోర్ పరిమాణం 12/16/20/25 మిమీ

     -- 50: స్ట్రోక్ పొడవు 5~300mm

     -- D: కొత్త ప్రామాణిక నిర్మాణం

     -- M9BW: మాగ్నెటిక్ స్విచ్ ఎంపిక

సాంకేతిక లక్షణాలు

థియరిటికల్ థ్రస్ట్ & పుల్ ఫోర్స్ @0.5MPa

ఒక వాక్య సారాంశం

     SOLH CQS అల్ట్రా-కాంపాక్ట్ థిన్ న్యూమాటిక్ సిలిండర్, బహుళ స్ట్రక్చరల్ వేరియంట్‌లు, అధిక దృఢత్వం మరియు పొట్టి శరీరం, పరిమిత-స్థలం 3C మరియు సెమీకండక్టర్ ఆటోమేషన్ పరికరాల కోసం ఆదర్శవంతమైన హై-ప్రెసిషన్ షార్ట్-స్ట్రోక్ యాక్యుయేటర్.
