బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH CQ2 సిరీస్ స్క్వేర్ కాంపాక్ట్ సన్నని సిలిండర్, అసలు CQ2 ప్రమాణంతో పూర్తిగా మార్చుకోగలిగినది. అల్ట్రా-షార్ట్ బాడీ, స్టాండర్డ్ టై రాడ్ సిలిండర్ వర్సెస్ పొడవు 50% తగ్గింది. పూర్తి బోర్ శ్రేణి φ4~200mm, ప్యాకేజింగ్, ఆటోమోటివ్, ఎలక్ట్రానిక్స్ మరియు సాధారణ ఆటోమేషన్లో బిగించడం, నెట్టడం మరియు పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
-- స్క్వేర్ అల్ట్రా-సన్నని అల్యూమినియం బాడీ, హార్డ్ యానోడైజ్డ్ ఉపరితలం, అధిక దృఢత్వం;
-- Chrome పూతతో కూడిన పిస్టన్ రాడ్, తేలికైనది మరియు మన్నికైనది;
-- బహుళ వైవిధ్యాలు: సింగిల్ రాడ్, ట్విన్ రాడ్, నాన్-రొటేటింగ్ రాడ్, ఎయిర్ కుషన్, అల్ట్రా-షార్ట్ స్ట్రోక్ వెర్షన్;
-- స్థానం గుర్తింపు కోసం CDQ2 అంతర్నిర్మిత అయస్కాంతం; బహుళ వైపు సెన్సార్ పొడవైన కమ్మీలు, స్విచ్లు పొడుచుకు రావు;
-- ప్రామాణిక రబ్బరు బంపర్, అధిక వేగం ఆపరేషన్ కోసం ఐచ్ఛిక ఎయిర్ కుషన్;
-- ఆయిల్ రిజర్వాయర్తో తక్కువ రాపిడి సీల్, ఆయిల్-ఫ్రీ ఆపరేషన్, సర్వీస్ లైఫ్ ≥5 మిలియన్ సైకిల్స్.

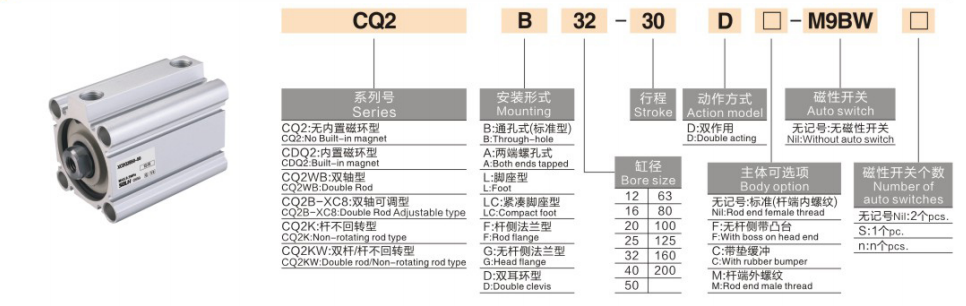

1. ఉదాహరణ: CDQ2B25-50Z-M9B
-- సి: అంతర్నిర్మిత అయస్కాంతం (CDQ2); no C = అయస్కాంతం కాని CQ2
-- DQ2: సిరీస్ పేరు
-- B=single rod; W=జంట రాడ్; K=తిరగని రాడ్; KW=ట్విన్ యాంటీ-రొటేషన్ రాడ్
-- 25: బోర్ పరిమాణం 4~200 మి.మీ
-- 50: స్ట్రోక్ పొడవు
-- Z: కొత్త తేలికైన ప్రామాణిక నిర్మాణం
-- -C: ఎయిర్ కుషన్ ఎంపిక
-- M9B: అయస్కాంత స్విచ్
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
4~200 మి.మీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.15~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| ఉష్ణోగ్రత |
అయస్కాంతం కానిది:-10~+70℃; మాగ్నెట్ వెర్షన్:-10~+60℃ |
| పిస్టన్ వేగం |
50~500 మిమీ/సె |
| కుషన్ |
ప్రామాణిక రబ్బరు బఫర్; ఐచ్ఛిక గాలి పరిపుష్టి (-C) |
| పోర్ట్ థ్రెడ్ |
M3 / M5 / G1/8 / G1/4 / G3/8 / G1/2 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤50mm:±0.5mm; >50మిమీ:±1.0మిమీ |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
లాగండి (N) |
సమానమైన క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
SOLH CQ2 యూనివర్సల్ కాంపాక్ట్ థిన్ న్యూమాటిక్ సిలిండర్ పూర్తి బోర్ φ4~200mm, ఐచ్ఛిక ఎయిర్ కుషన్ మరియు యాంటీ-రొటేషన్ రాడ్తో కూడిన రిచ్ స్ట్రక్చరల్ వేరియంట్లను కవర్ చేస్తుంది, ఇది స్థలాన్ని ఆదా చేసే ఆటోమేషన్ పరికరాల కోసం అత్యంత విస్తృతంగా ఉపయోగించే షార్ట్-స్ట్రోక్ యాక్యుయేటర్.
