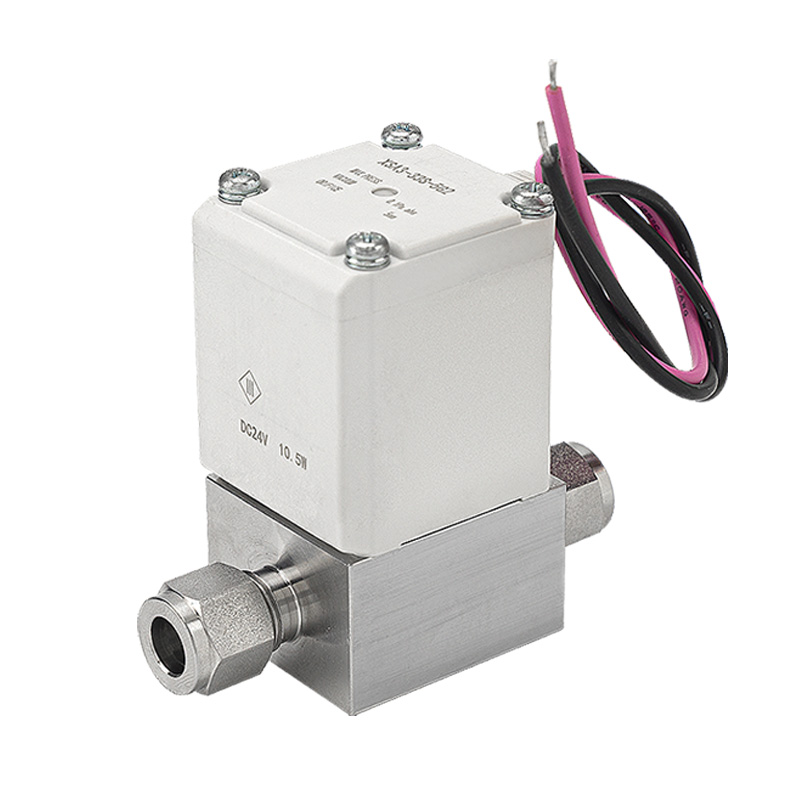

XSA సిరీస్ సాధారణంగా క్లోజ్డ్ హై వాక్యూమ్ సోలనోయిడ్ వాల్వ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి స్థానం

     SOLH XSA సిరీస్ అనేది అల్ట్రా-హై వాక్యూమ్ సర్క్యూట్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన సాధారణంగా మూసివేయబడిన సోలనోయిడ్ వాల్వ్. ఇది గాలి మరియు జడ వాయువు మీడియాపై ఖచ్చితమైన ఆన్-ఆఫ్ నియంత్రణను గుర్తిస్తుంది. అల్టిమేట్ హై వాక్యూమ్ టాలరెన్స్, అల్ట్రా-మినిమల్ లీకేజీ, క్లీన్ యాంటీ-కాలుష్య నిర్మాణం మరియు వేగవంతమైన ప్రతిస్పందన వేగం, ఇది సెమీకండక్టర్స్, PV ప్యానెల్లు, LCD డిస్‌ప్లేలు, మెడికల్ మరియు ఫుడ్ ప్రాసెసింగ్ మెషినరీతో సహా ఖచ్చితమైన ప్రక్రియ పరికరాల కోసం కోర్ వాక్యూమ్ కాంపోనెంట్‌గా పనిచేస్తుంది.

2. కోర్ కీ ఫీచర్లు

-- అల్ట్రా హై వాక్యూమ్ అనుకూలత

     కనిష్ట ఆపరేటింగ్ సంపూర్ణ పీడనం 1×10⁻⁶ Pa చేరుకుంటుంది, స్థిరమైన వాక్యూమ్ నిలుపుదల మరియు వాక్యూమ్ సిస్టమ్‌ల వేగవంతమైన పంపింగ్ సామర్థ్యాన్ని హామీ ఇవ్వడానికి అల్ట్రా-హై వాక్యూమ్ ప్రాసెస్ ప్రమాణాలను పూర్తిగా కలుస్తుంది.

-- సుపీరియర్ టైట్ సీలింగ్ & అల్ట్రా-తక్కువ లీకేజ్

     అంతర్గత లీకేజీ ≤ 1.3×10⁻⁹ Pa·m³/s; బాహ్య లీకేజీ ≤ 1.3×10⁻¹¹ Pa·m³/s. ద్వంద్వ తక్కువ-లీకేజ్ పనితీరు సిస్టమ్ వాక్యూమ్ డిగ్రీని స్థిరీకరిస్తుంది మరియు పని పరిసరాలకు ప్రమాదకర గ్యాస్ తప్పించుకునే ప్రమాదాలను తొలగిస్తుంది.

-- క్లీన్ లో-పార్టికల్ ఆప్టిమైజ్డ్ స్ట్రక్చర్

     కదిలే భాగాలు మరియు కణాల ఉత్పత్తి యొక్క ఘర్షణను తగ్గించడానికి వాల్వ్ బాడీ లోపల అంతర్గత స్ప్రింగ్ ఇంటిగ్రేట్ చేయబడింది, ఖచ్చితమైన క్లీన్‌రూమ్ గ్రేడ్ అవసరాలతో ఉత్పత్తి లైన్‌లను ఖచ్చితంగా సరిపోల్చుతుంది.

-- తక్కువ విద్యుత్ వినియోగం & తేలికైన అవుట్‌లైన్

     మునుపటి తరాలతో పోలిస్తే కాయిల్ విద్యుత్ వినియోగం 25% వరకు తగ్గింది; మొత్తం బరువు గరిష్టంగా 18% తగ్గింది (కనిష్టంగా 0.41కిలోలు). శక్తి-పొదుపు డిజైన్ ఖచ్చితమైన పరికరాల ఫ్రేమ్‌లలో కాంపాక్ట్ ఇంటిగ్రేషన్‌ను సులభతరం చేస్తుంది.

-- బహుళ కనెక్షన్ ఎంపికలు

     రెండు యూనివర్సల్ కనెక్షన్ స్కీమ్‌లు అందుబాటులో ఉన్నాయి: ఫేస్ సీల్ ఫిట్టింగ్‌లు, 1/4" & 3/8" ఫెర్రూల్ కంప్రెషన్ ఫిట్టింగ్‌లు మరియు అంతర్గత Rc/NPT థ్రెడ్‌లు, వివిధ ప్రామాణిక వాక్యూమ్ పైప్‌లైన్ స్పెసిఫికేషన్‌లకు అనుకూలంగా ఉంటాయి.

-- వైడ్ వోల్టేజ్ రేంజ్ & విభిన్న ఎలక్ట్రికల్ టెర్మినల్స్

     DC24V, AC110V / AC220Vతో సహా ప్రధాన స్రవంతి వోల్టేజ్‌లను కవర్ చేస్తుంది. క్విక్ ప్లగ్ టెర్మినల్స్, DIN టెర్మినల్స్ మరియు కండ్యూట్ ఎంట్రీ వంటి బహుళ వైరింగ్ ఫారమ్‌లు అన్ని ప్రధాన స్రవంతి ఆటోమేటెడ్ కంట్రోల్ సిస్టమ్‌లకు అనుగుణంగా ఉంటాయి.

-- స్థిరమైన & సురక్షితమైన పారిశ్రామిక ధృవీకరణ

     కాయిల్ ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్ UL94V-0; RoHS, CE, CAT.ES140-7B ప్రమాణాలతో ధృవీకరించబడింది, దీర్ఘకాలిక నిరంతర నాన్-స్టాప్ పారిశ్రామిక కార్యకలాపాలకు అనుకూలం.

3. పూర్తి టెక్నికల్ స్పెసిఫికేషన్ టేబుల్

4. సాధారణ అప్లికేషన్ దృశ్యాలు

      --సెమీకండక్టర్ తయారీ: ప్రాసెస్ ఛాంబర్ గ్యాస్ ఇంజెక్షన్ & వాక్యూమ్ పైప్‌లైన్ ఆన్-ఆఫ్ కంట్రోల్

     -- PV & LCD ప్రొడక్షన్ లైన్లు: అల్ట్రా-హై వాక్యూమ్ ఛాంబర్ పంపింగ్ మరియు ప్రెజర్ హోల్డింగ్ లూప్స్

     -- వైద్య పరికరాలు: వాక్యూమ్ స్టెరిలైజేషన్ సాధనాలు మరియు విశ్లేషణాత్మక ల్యాబ్ వాక్యూమ్ సర్క్యూట్‌లు

     -- ఆహార పరిశ్రమ: వాక్యూమ్ ప్యాకేజింగ్ మరియు వాక్యూమ్ డ్రైయింగ్ మెషినరీ

     -- శాస్త్రీయ పరిశోధనా ప్రయోగశాలలు: అల్ట్రా-హై వాక్యూమ్ ప్రయోగాత్మక పరికరాలు మరియు కణ భౌతిక పరీక్ష పరికరాలు

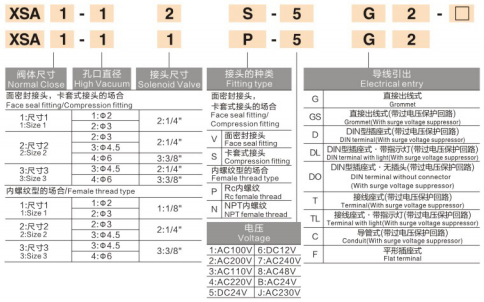

5. మోడల్ ఉదాహరణలు & ఎంపిక మార్గదర్శకాలు

5.1: సాధారణ మోడల్ కోడ్‌లు:XSA1-12S-5G2, XSA1-11P-5G2

5.2 కీ ఎంపిక పాయింట్లు

      -- వాక్యూమ్ గ్రేడ్ ఆవశ్యకతను నిర్ధారించండి: 1×10⁻⁶ Pa (abs) అల్ట్రా-హై వాక్యూమ్ పనితీరు అవసరమా

      -- పైప్‌లైన్ కనెక్షన్ రకాన్ని ఎంచుకోండి: ఫేస్ సీల్, ఫెర్రుల్ ఫిట్టింగ్ లేదా Rc/NPT అంతర్గత థ్రెడ్

      -- కాయిల్ వోల్టేజ్ మరియు ఎలక్ట్రికల్ టెర్మినల్ మ్యాచ్: DC24V లేదా AC సిరీస్; త్వరిత ప్లగ్ / DIN / కండ్యూట్ వైరింగ్

      -- సిస్టమ్ ఫ్లో డిమాండ్‌ను సంతృప్తి పరచడానికి పోర్ట్ పరిమాణాన్ని నిర్ధారించండి: 1/4", 3/8"

ఒక వాక్య సారాంశం

     SOLH XSA సాధారణంగా క్లోజ్డ్ హై వాక్యూమ్ సోలనోయిడ్ వాల్వ్ అల్ట్రా-తక్కువ లీకేజీతో 1×10⁻⁶ Pa అల్ట్రా-హై వాక్యూమ్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది, తక్కువ-కణ అంతర్గత నిర్మాణం మరియు బహుళ పరస్పర మార్పిడి కనెక్షన్‌లను శుభ్రపరుస్తుంది, ఇది అన్ని ఖచ్చితమైన వాక్యూమ్ పారిశ్రామిక ప్రక్రియలకు నమ్మకమైన స్విచింగ్ భాగం వలె పనిచేస్తుంది.
