బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

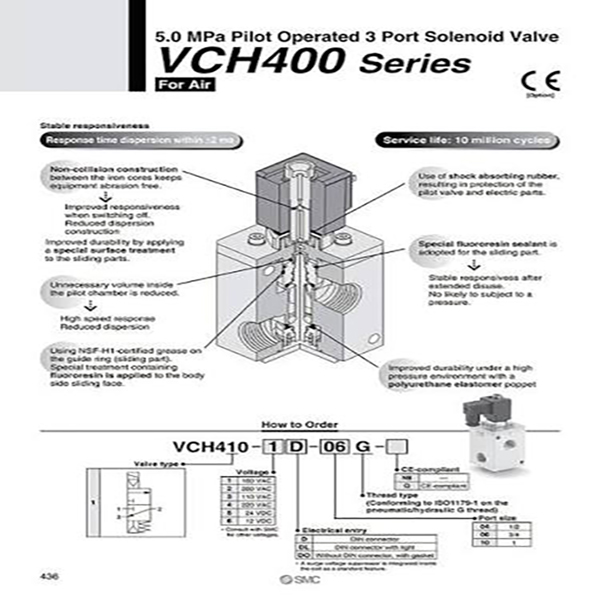

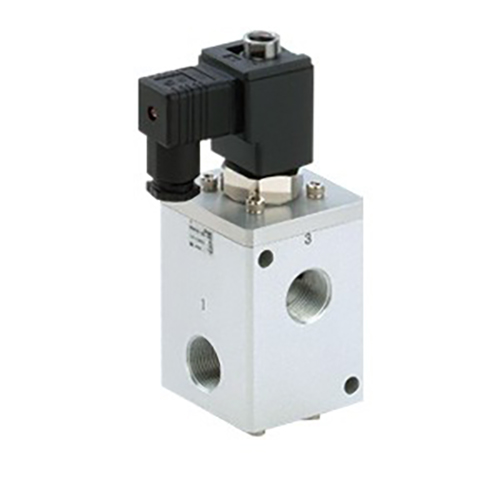

రిచ్ టెక్నాలజీ కింద SOLH చే అభివృద్ధి చేయబడింది మరియు తయారు చేయబడింది, VCH400 సిరీస్ (సాధారణంగా VCH410గా సూచిస్తారు) అనేది అధిక-పీడన పైలట్-ఆపరేటెడ్ 3-పోర్ట్ పాపెట్ సోలేనోయిడ్ వాల్వ్. మీడియం & హై-ప్రెజర్ కంప్రెస్డ్ ఎయిర్ మరియు జడ వాయువు పైప్లైన్ల కోసం ప్రత్యేకంగా రూపొందించబడింది, ఇది గరిష్టంగా 5.0 MPa వరకు పని ఒత్తిడిని కలిగి ఉంటుంది, అత్యుత్తమ ప్రవాహ సామర్థ్యం మరియు స్థిరమైన అధిక-పీడన స్విచింగ్ పనితీరు, అధిక-పీడన ఛార్జింగ్, వెంట్ మరియు ప్రెజర్ స్విచ్చింగ్ పారిశ్రామిక పరికరాల కోసం ప్రధాన నియంత్రణ భాగం వలె పనిచేస్తుంది.
|
ఇదిem |
స్పెసిఫికేషన్ వివరాలు |
| వాల్వ్ నిర్మాణం |
3-పోర్ట్, పైలట్ ఆపరేట్ పాప్పెట్ రకం, పాలియురేతేన్ ఎలాస్టోమర్ సీల్ |
| వర్తించే మీడియం |
సంపీడన వాయువు, జడ వాయువు (తినివేయు వాయువుకు అనుకూలం కాదు) |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.5-5.0 MPa; గరిష్ట రుజువు ఒత్తిడి: 5.0 MPa |
| ప్రవాహ పనితీరు |
G1/2 పోర్ట్: ఎఫెక్టివ్ సెక్షనల్ ఏరియా 100–110 mm², Cv 5.3–5.8G3/4 & G1 పోర్ట్: ఎఫెక్టివ్ సెక్షనల్ ఏరియా 110–120 mm², Cv 5.8–6.3 |
| పోర్ట్ థ్రెడ్ స్టాండర్డ్ |
G1/2, G3/4, G1 (ISO 1179-1 ప్రామాణిక సమాంతర G థ్రెడ్) |
| ప్రతిస్పందన పనితీరు |
ప్రతిస్పందన విచలనం ≤ ±2 ms; అనేక msలో DC కాయిల్ మారడం; AC కాయిల్ కట్-ఆఫ్ ఆలస్యం 20-30 ms |
| పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత |
5 ~ 80 ℃ |
| రక్షణ గ్రేడ్ |
డ్రిప్ ప్రూఫ్ నిర్మాణం, IP65కి సమానం |
| రేట్ చేయబడిన సేవా జీవితం |
10 మిలియన్ల వరకు మారే చక్రాలు |
| వైబ్రేషన్ & షాక్ రెసిస్టెన్స్ |
కంపన నిరోధకత: 300 m/s²; షాక్ నిరోధకత: 100 m/s² |
మోడల్ కోడ్ ఉదాహరణ:VCH410-06-5D
--VCH410: సిరీస్ బేస్ కోడ్
--06: పోర్ట్ సైజు కోడ్ (G3/4)
--5D: DC24V పవర్ సప్లై + DIN ఎలక్ట్రికల్ కనెక్టర్ సఫిక్స్ కోడ్లు పోర్ట్ పరిమాణం, కాయిల్ వోల్టేజ్ మరియు వైరింగ్ టెర్మినల్ రకాలను పూర్తి కాన్ఫిగరేషన్ డిఫరెన్సియేషన్ కోసం కవర్ చేస్తాయి.
ఫంక్షనల్ వర్గీకరణ
--VCH410 (సాధారణంగా మూసివేయబడిన NC): పవర్ ఆఫ్ అయినప్పుడు అవుట్పుట్ పోర్ట్ స్వయంచాలకంగా వెంట్స్ అవుతుంది, ప్రధాన గాలి సరఫరా ఆన్-ఆఫ్ నియంత్రణకు అనువైనది.
--సెలెక్టర్ వాల్వ్లు మరియు ఛార్జ్ & వెంట్ లూప్ నియంత్రణగా ఉపయోగించవచ్చు; పైపింగ్ రూపకల్పనకు ముందు బ్యాక్ ప్రెజర్ మరియు స్విచింగ్ ప్రెజర్ పరిధిని తప్పనిసరిగా నిర్ధారించాలి.
--కోర్ పారామితుల నిర్ధారణకు ప్రాధాన్యత ఇవ్వండి: పని ఒత్తిడి, పోర్ట్ థ్రెడ్ పరిమాణం, NC/NO ఫంక్షన్, కాయిల్ వోల్టేజ్ మరియు ఎలక్ట్రికల్ వైరింగ్ ఇంటర్ఫేస్.
--హై-ప్రెజర్ స్విచింగ్ లేదా డ్యూయల్ హై/లో ప్రెజర్ కన్వర్షన్ వర్కింగ్ కండిషన్స్ కోసం, ఇంటర్మీడియట్ సర్క్యూట్ ప్రెజర్ని స్థిరీకరించడానికి SOLH VCHR సిరీస్ హై-ప్రెజర్ రెగ్యులేటర్లతో మ్యాచ్ చేయండి.
--వడపోత ఖచ్చితత్వంతో శుభ్రమైన పొడి గాలి సరఫరా అవసరం ≤5 μm; ఆయిల్ పొగమంచు మరియు నలుసు మలినాలు సీల్ వేర్ను వేగవంతం చేస్తాయి మరియు సేవా జీవితాన్ని బాగా తగ్గిస్తాయి.
--నిషేధించబడిన మౌంటు ధోరణి: ధూళి, నీరు మరియు విదేశీ కణాలు ఆర్మేచర్ అసెంబ్లీలోకి ప్రవేశించి జామింగ్కు కారణమవకుండా ఉండటానికి కాయిల్ ఎప్పుడూ క్రిందికి ఎదురుగా ఉండకూడదు.
--స్టాండర్డ్ థ్రెడ్ బిగించే టార్క్:
*G1/2, G3/4 థ్రెడ్ పోర్ట్లు: 28–30 N·m
*G1 థ్రెడ్ పోర్ట్: 36–38 N·m
--క్రమానుగతంగా సీలింగ్ పనితీరు మరియు విద్యుత్ వైరింగ్ బిగుతును తనిఖీ చేయండి.
--దీర్ఘకాలిక స్టాటిక్ స్థితి వల్ల పాప్పెట్ స్పూల్ సంశ్లేషణ మరియు అడ్డుపడకుండా నిరోధించడానికి ప్రతి 30 రోజులకు ఒకసారి పూర్తి స్విచింగ్ సైకిల్ను అమలు చేయండి.
SOLH VCH410 అధిక-పీడన పైలట్ పాప్పెట్ 3-పోర్ట్ సోలనోయిడ్ వాల్వ్ 5.0 MPa వరకు పని ఒత్తిడికి మద్దతు ఇస్తుంది, ఇది పాలియురేతేన్ సాగే సీలింగ్, లార్జ్ ఫ్లో G స్టాండర్డ్ పోర్ట్లు మరియు 10-మిలియన్-సైకిల్ సర్వీస్ లైఫ్, మీడియం & హై-ప్రెజర్ ఎయిర్ మరియు ఇన్ వెంట్స్ కంట్రోల్ సర్క్యూట్ల కోసం విశ్వసనీయమైన ప్రత్యేక స్విచింగ్ వాల్వ్ మరియు ఇన్వెంచర్ట్ కంట్రోల్ సర్క్యూట్లను కలిగి ఉంటుంది.
