బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

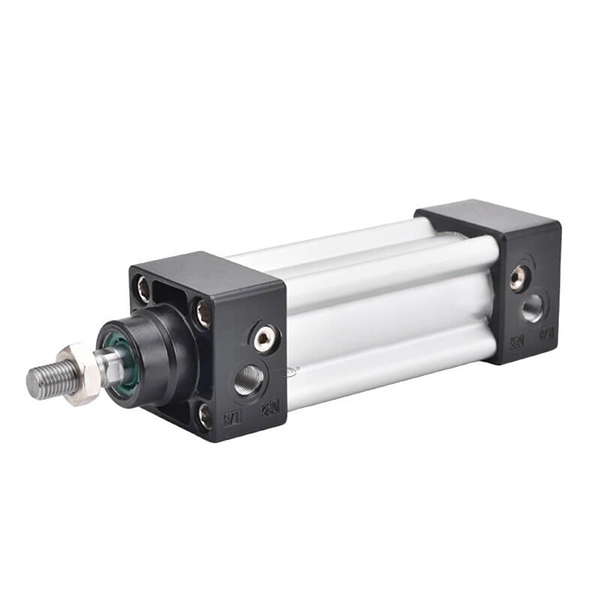

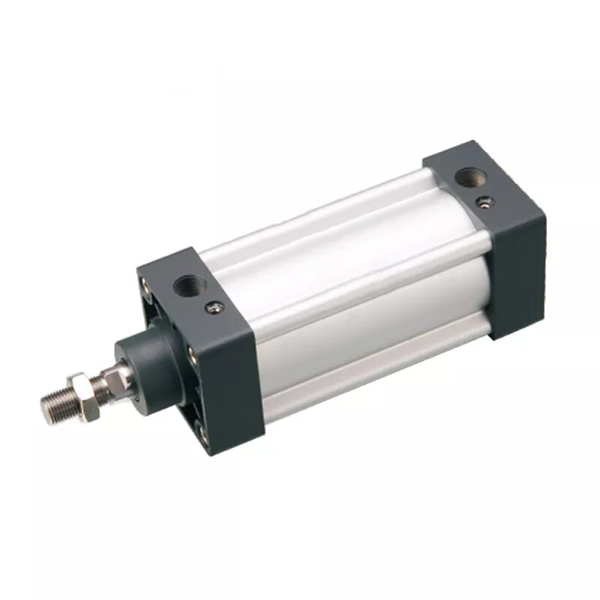

SOLH SI సిరీస్ అనేది అధిక-ఖచ్చితమైన డబుల్-యాక్టింగ్ స్టాండర్డ్ సిలిండర్, దీనికి పూర్తిగా అనుగుణంగా ఉంటుందిISO 15552 (మాజీ ISO 6431 / VDMA 24562) అంతర్జాతీయ ప్రమాణాలు, ఫెస్టో DNC సిరీస్కు వ్యతిరేకంగా బెంచ్మార్క్ చేయబడింది. టై-రాడ్-రహిత స్టార్-ఆకారపు అల్యూమినియం ప్రొఫైల్ సిలిండర్ ట్యూబ్ను స్వీకరించడం, ఇది బహిర్గతమైన టై రాడ్లు, అంతర్నిర్మిత మాగ్నెటిక్ స్విచ్ గ్రూవ్లు, డ్యూయల్-సైడ్ అడ్జస్టబుల్ ఎయిర్ బఫర్ మరియు పూర్తి ISO అనుబంధ అనుకూలతను కలిగి ఉండదు. ఉన్నతమైన దృఢత్వం, యాంటీ-టోర్షన్ పనితీరు, సుదీర్ఘ సేవా జీవితం మరియు శుభ్రమైన ప్రదర్శనతో, ఇది సాంప్రదాయ టై-రాడ్ SC సిలిండర్లను భర్తీ చేయడానికి ప్రధాన స్రవంతి మధ్య-శ్రేణి ISO ప్రామాణిక సిలిండర్గా పనిచేస్తుంది, ఇది ఎగుమతి-గ్రేడ్ పరికరాలు మరియు ప్రామాణికమైన ఆటోమేటెడ్ యంత్రాలకు ఖచ్చితంగా సరిపోతుంది.
1.1 ప్రామాణిక అనుకూలత
ISO 15552 మరియు VDMA 24562 పారిశ్రామిక ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది. అన్ని మౌంటు కొలతలు, ఇంటర్ఫేస్లు మరియు ఉపకరణాలు DNC, SE మరియు DSBA వంటి ప్రపంచ ప్రధాన స్రవంతి ISO సిలిండర్లతో పూర్తిగా పరస్పరం మార్చుకోగలవు, జీరో-మోడిఫికేషన్ రీప్లేస్మెంట్ మరియు స్టాండర్డ్ బ్యాచ్ అసెంబ్లీకి మద్దతు ఇస్తాయి.
1.2 ఆప్టిమైజ్ చేసిన ప్రొఫైల్ నిర్మాణం
బహిర్గతమైన టై రాడ్లు లేకుండా ఇంటిగ్రేటెడ్ స్టార్-ఆకారపు చదరపు అల్యూమినియం అల్లాయ్ ప్రొఫైల్ సిలిండర్ ట్యూబ్ను స్వీకరిస్తుంది. మొత్తం నిర్మాణం అధిక దృఢత్వం, అద్భుతమైన యాంటీ-టార్షన్ సామర్ధ్యం, చక్కగా మరియు తుప్పు-నిరోధక రూపాన్ని అందిస్తుంది. రెండు వైపులా రిజర్వు చేయబడిన ప్రామాణిక మాగ్నెటిక్ స్విచ్ గ్రూవ్లు అదనపు బ్రాకెట్లు లేకుండా CMSE, DMSE మరియు CS1 సిరీస్ సెన్సార్లను నేరుగా ఇన్స్టాల్ చేయడానికి అనుమతిస్తాయి.
1.3 డైవర్సిఫైడ్ మోషన్ & ఫంక్షనల్ డెరివేటివ్స్
• SI ప్రమాణం: సింగిల్-రాడ్ డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్, చాలా ఆటోమేటెడ్ దృశ్యాల కోసం యూనివర్సల్ స్టాండర్డ్ మోడల్
• SID డబుల్ రాడ్: ద్వంద్వ-ముగింపు రాడ్ అవుట్పుట్, సింక్రోనస్ ఆపరేషన్ను గ్రహించడం మరియు మెరుగైన యాంటీ-టార్షన్ స్థిరత్వం
• SIJ సర్దుబాటు స్ట్రోక్: ఖచ్చితమైన స్ట్రోక్ ఫైన్-ట్యూనింగ్ కోసం సర్దుబాటు చేయగల పరిమితి గింజలతో డబుల్ రాడ్ నిర్మాణం
• SIL లాక్ చేయగల రకం: భద్రతా ఒత్తిడి హోల్డింగ్ మరియు స్థానం ఫిక్సింగ్ కోసం ముగింపు లేదా ఏకపక్ష స్థానం లాకింగ్ పరికరం అమర్చారు
• SIF వాల్వ్ ఇంటిగ్రేటెడ్ రకం: ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి ఇంటిగ్రేటెడ్ 4M సిరీస్ సోలనోయిడ్ వాల్వ్, వాల్వ్-సిలిండర్ ఇంటిగ్రేటెడ్ డిజైన్
• SIQ యాంటీ-టార్షన్ రకం: అల్ట్రా-హై యాంటీ-టార్షన్ పొజిషనింగ్ ఖచ్చితత్వం కోసం స్క్వేర్ పిస్టన్ రాడ్ నిర్మాణం
1.4 హై-పెర్ఫార్మెన్స్ బఫర్ సిస్టమ్
స్టాండర్డ్ అమర్చారుడ్యూయల్-సైడ్ సర్దుబాటు చేయగల ఎయిర్ బఫర్ + PPV సాగే కుషన్. బఫర్ స్ట్రోక్ సిలిండర్ బోర్తో దామాషా ప్రకారం పెరుగుతుంది, అధిక-వేగం మరియు భారీ-లోడ్ ఆపరేషన్ సమయంలో ప్రభావం మరియు శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది, స్థిరమైన మరియు తక్కువ-కంపన చక్రీయ కదలికను నిర్ధారిస్తుంది.
1.5 మన్నికైన సీలింగ్ & మెటీరియల్ కాన్ఫిగరేషన్
అల్ట్రా-తక్కువ ప్రారంభ పీడనం (0.1MPa), స్థిరమైన ఆయిల్-ఫ్రీ ఆపరేషన్ మరియు పొడిగించిన సేవా జీవితాన్ని కలిగి ఉండే డ్యూయల్ Y- ఆకారపు వన్-వే పరిహారం సీలింగ్ నిర్మాణాన్ని స్వీకరిస్తుంది. పిస్టన్ రాడ్ హార్డ్ క్రోమ్ ప్లేటింగ్తో 45# స్టీల్తో తయారు చేయబడింది, అద్భుతమైన దుస్తులు నిరోధకత, తుప్పు నిరోధకత మరియు నిర్మాణ స్థిరత్వాన్ని అందిస్తుంది.
1.6 మాగ్నెటిక్ ఇండక్షన్ కాన్ఫిగరేషన్
ఎయిర్టాక్ CMSE, DMSE, CS1-B/F/U సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉండే అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (-S కాన్ఫిగరేషన్)ని ప్రామాణికంగా సపోర్ట్ చేస్తుంది, రియల్ టైమ్ పిస్టన్ పొజిషన్ డిటెక్షన్ మరియు ఆటోమేటెడ్ సిగ్నల్ లింకేజీని సాధించడం.
1. సాధారణ మోడల్ కోడ్: SI 50×150-S-FA
|
కోడ్ సెగ్మెంట్ |
నిర్వచనం |
|
SI |
ISO 15552 ప్రామాణిక డబుల్-యాక్టింగ్ సిలిండర్ సిరీస్ |
|
50 |
బోర్ పరిమాణం (మిమీ): 32/40/50/63/80/100/125/160/200 |
|
150 |
స్ట్రోక్ పొడవు (mm): 25~2000mm (ప్రామాణిక స్ట్రోక్స్: 25/50/75/100mm, గరిష్టంగా 2000mm) |
|
-ఎస్ |
అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో (ప్రామాణిక కాన్ఫిగరేషన్; కోడ్ లేదు = మాగ్నెటిక్ రింగ్ లేకుండా) |
|
-FA |
మౌంటు రకం: FA=ఫ్రంట్ ఫ్లాంజ్, FB=రియర్ ఫ్లాంజ్, CA=సింగిల్ క్లెవిస్, CB=డబుల్ క్లెవిస్, LB=ఫుట్ బ్రాకెట్, TC=ట్రూనియన్, TCM=మాగ్నెటిక్ ట్రూనియన్ |
2. డెరివేటివ్ సిరీస్ కోడ్ వివరణ
• SID: సిన్క్రోనస్ ఆపరేషన్ మరియు యాంటీ-టార్షన్ పనితీరు కోసం డబుల్-రాడ్ డబుల్-యాక్టింగ్, డ్యూయల్-ఎండ్ రాడ్ అవుట్పుట్
• SIJ: ఫ్లెక్సిబుల్ స్ట్రోక్ కాలిబ్రేషన్ కోసం ఫైన్-ట్యూనింగ్ గింజలతో సర్దుబాటు చేయగల స్ట్రోక్ డబుల్-రాడ్ రకం
• SIL: సేఫ్టీ పొజిషనింగ్ కోసం ఎండ్ పొజిషన్ లేదా ఆర్బిట్రరీ పొజిషన్ లాకింగ్తో లాక్ చేయగల రకం
• SIF: సోలేనోయిడ్ వాల్వ్ ఇంటిగ్రేటెడ్ టైప్, స్పేస్ ఆదా కోసం వాల్వ్-సిలిండర్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్
3.స్టాండర్డ్ ఆర్డర్ ఉదాహరణ
SI 63×200-ఎస్: 63mm బోర్, 200mm స్ట్రోక్, మాగ్నెటిక్ రింగ్తో, ప్రామాణిక సర్దుబాటు చేయగల ఎయిర్ బఫర్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ (సింగిల్ రాడ్ / డబుల్ రాడ్ ఐచ్ఛికం) |
|
పని ఒత్తిడి పరిధి |
0.1~1.0MPa (అనుకూలమైన పని ఒత్తిడి: 0.5~0.6MPa) |
|
ప్రూఫ్ ఒత్తిడి |
1.5MPa |
|
పని ఉష్ణోగ్రత |
-20℃~80℃ |
|
ఆపరేటింగ్ స్పీడ్ రేంజ్ |
30~800mm/s (32~100 బోర్); 30~500mm/s (125~200 బోర్) |
|
బఫర్ మోడ్ |
డ్యూయల్-సైడ్ సర్దుబాటు చేయగల ఎయిర్ బఫర్ + PPV సాగే కుషన్ (ప్రామాణికం) |
|
పోర్ట్ థ్రెడ్ |
G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200) |
|
పిస్టన్ రాడ్ థ్రెడ్ |
M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200) |
|
లూబ్రికేషన్ మోడ్ |
ఆయిల్-ఫ్రీ ఆపరేషన్ (ఫ్యాక్టరీ నుండి ముందే లూబ్రికేట్ చేయబడింది) |
|
సంస్థాపన విధానం |
ఏకపక్ష యాంగిల్ ఇన్స్టాలేషన్, ISO స్టాండర్డ్ యాక్సెసరీస్తో పూర్తిగా అనుకూలంగా ఉంటుంది |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
ఉద్రిక్తత (N) |
క్షితిజసమాంతర లోడ్ (కిలోలు) |
నిలువు లోడ్ (కిలోలు) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
5.1 ప్రామాణిక ISO యూనివర్సల్ మౌంటింగ్ రకాలు (DNC/SEతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు)
• FA/FB: ఫ్లాట్ ఫిక్స్డ్ ఇన్స్టాలేషన్ కోసం ఫ్రంట్ ఫ్లాంజ్ / రియర్ ఫ్లేంజ్ మౌంటు
• CA/CB: హింగ్డ్ స్వింగ్ ఆపరేషన్ కోసం సింగిల్ క్లెవిస్ / డబుల్ క్లెవిస్ మౌంటు
• LB: పార్శ్వ స్థిర సంస్థాపన కోసం ఫుట్ బ్రాకెట్ మౌంటు
• TC/TCM: మిడిల్ స్వింగ్ పొజిషనింగ్ కోసం ట్రూనియన్ / మాగ్నెటిక్ ట్రూనియన్ మౌంటు
• L: కాంపాక్ట్ స్పేస్ లేఅవుట్ కోసం సైడ్ మౌంటు
యూనివర్సల్ ఉపకరణాలు: I/Y/U/F జాయింట్లు, ఫ్లోటింగ్ జాయింట్లు, రాడ్ ఎండ్ బేరింగ్లు, అన్ని ISO 15552 స్టాండర్డ్ సిలిండర్లకు పూర్తిగా అనుకూలంగా ఉంటాయి.
5.2 కోర్ డెరివేటివ్ సిరీస్ ప్రయోజనాలు
• SID డబుల్ రాడ్: ద్వంద్వ-ముగింపు సింక్రోనస్ అవుట్పుట్, మెరుగైన నిర్మాణ స్థిరత్వం మరియు వ్యతిరేక విక్షేపం సామర్ధ్యం
• SIJ సర్దుబాటు స్ట్రోక్: వేరియబుల్ వర్కింగ్ స్ట్రోక్ అవసరాలకు అనుగుణంగా ఫ్లెక్సిబుల్ స్ట్రోక్ ఫైన్-ట్యూనింగ్
• SIL లాక్ చేయగల రకం: పవర్-ఆఫ్ లేదా లోడ్ మార్పు కింద స్థాన విచలనాన్ని నిరోధించడానికి విశ్వసనీయ లాకింగ్ మరియు ప్రెజర్ హోల్డింగ్
• SIF వాల్వ్ ఇంటిగ్రేటెడ్ రకం: ఇంటిగ్రేటెడ్ సోలేనోయిడ్ వాల్వ్ డిజైన్, సింప్లిఫైడ్ ఎయిర్ సర్క్యూట్, తగ్గిన ఇన్స్టాలేషన్ స్పేస్ మరియు అసెంబ్లీ ఖర్చు
• SIQ యాంటీ-టార్షన్ రకం: హై-ప్రెసిషన్ యాంటీ-టార్షన్ పొజిషనింగ్ కోసం ప్రత్యేక చదరపు పిస్టన్ రాడ్ నిర్మాణం
6.1 SI సిరీస్ కోసం ప్రాధాన్యతా అప్లికేషన్ దృశ్యాలు
• ISO 15552 ఇంటర్ఫేస్ పరస్పర మార్పిడి అవసరమయ్యే ఎగుమతి పరికరాలు మరియు యూరోపియన్ స్టాండర్డ్ ఆటోమేటెడ్ మెషినరీ
• టై-రాడ్ లేని శుభ్రమైన ప్రదర్శన మరియు పక్కపక్కనే కాంపాక్ట్ ఇన్స్టాలేషన్ అవసరమయ్యే ఆటోమేషన్ ప్రొడక్షన్ లైన్లు
• SC సిలిండర్ల కంటే అధిక దృఢత్వం, యాంటీ-టార్షన్ పనితీరు మరియు సుదీర్ఘ సేవా జీవితం అవసరమయ్యే పని పరిస్థితులు, DNC సిలిండర్ల కంటే మెరుగైన ధర పనితీరుతో
• యూనివర్సల్ లీనియర్ పుషింగ్, నొక్కడం, పొజిషనింగ్, హ్యాండ్లింగ్, అసెంబ్లింగ్, ప్యాకేజింగ్ మరియు మెషిన్ టూల్ ఆటోమేషన్ దృశ్యాలు
6.2 కోర్ మోడల్ పోలిక
|
పోలిక అంశం |
SI (టై-రాడ్ ఫ్రీ ISO సిలిండర్) |
SC (టై-రాడ్ ప్రామాణిక సిలిండర్) |
DNC (దిగుమతి గ్రేడ్ ISO సిలిండర్) |
|
నిర్మాణం |
టై-రాడ్ లేని ప్రొఫైల్ సిలిండర్, చక్కని ప్రదర్శన |
బహిర్గతమైన టై రాడ్ నిర్మాణం, సంప్రదాయ ప్రదర్శన |
ISO ప్రామాణిక ప్రొఫైల్ నిర్మాణం |
|
దృఢత్వం & యాంటీ-టార్షన్ |
అధిక దృఢత్వం, అద్భుతమైన యాంటీ టోర్షన్ |
సాధారణ దృఢత్వం, బలహీనమైన వ్యతిరేక టోర్షన్ |
అల్ట్రా-అధిక దృఢత్వం |
|
ప్రామాణిక అనుకూలత |
పూర్తి ISO 15552 మార్చుకోగలిగినది |
ప్రామాణికం కాని, పేలవమైన అనుకూలత |
పూర్తి ISO 15552 మార్చుకోగలిగినది |
|
ఖర్చు పనితీరు |
అధిక ధర పనితీరు (మిడ్-రేంజ్ పొజిషనింగ్) |
తక్కువ ధర, ప్రవేశ-స్థాయి రకం |
అధిక ధర, అధిక-ముగింపు దిగుమతి రకం |
|
సేవా జీవితం |
సుదీర్ఘ సేవా జీవితం, స్థిరమైన ఆపరేషన్ |
సాధారణ సేవా జీవితం |
అల్ట్రా-లాంగ్ సర్వీస్ జీవితం |
1. బోర్ సైజు ఎంపిక: అసలైన క్షితిజ సమాంతర/నిలువు లోడ్ మరియు థ్రస్ట్ డిమాండ్ ప్రకారం బోర్ వ్యాసాన్ని ఎంచుకోండి, 50% కంటే తక్కువ భద్రతా మార్జిన్ను రిజర్వ్ చేయండి; అసాధారణ లోడ్ మరియు కాంటిలివర్ పని పరిస్థితుల కోసం 1~2 బోర్ పరిమాణాలను అప్గ్రేడ్ చేయండి.
2. స్ట్రోక్ ఎంపిక: వాస్తవ పని స్ట్రోక్ ఆధారంగా 20 ~ 50mm భద్రతా మార్జిన్ జోడించండి; గరిష్టంగా కాన్ఫిగర్ చేయగల స్ట్రోక్ 2000mm వరకు.
3. ఫంక్షనల్ కాన్ఫిగరేషన్: -S మాగ్నెటిక్ రింగ్ + PPV సర్దుబాటు చేయగల ఎయిర్ బఫర్తో ప్రామాణిక కాన్ఫిగరేషన్; డబుల్ రాడ్ కోసం SID, సర్దుబాటు చేయగల స్ట్రోక్ కోసం SIJ, లాకింగ్ ఫంక్షన్ కోసం SIL మరియు సంబంధిత మౌంటు పద్ధతుల కోసం FA/FB/CA/CB/LB/TCని ఎంచుకోండి.
SOLH SI సిరీస్ టై-రాడ్-రహిత ISO 15552 స్టాండర్డ్ సిలిండర్ ప్రొఫైల్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్, అధిక దృఢత్వం, సర్దుబాటు చేయగల ఎయిర్ బఫర్ మరియు పూర్తి యూనివర్సల్ ఇంటర్ఛేంజేబిలిటీని కలిగి ఉంది, ఇది సాంప్రదాయ SC మరియు దిగుమతి చేసుకున్న DNC సిలిండర్లకు మధ్యస్థ-శ్రేణి ప్రత్యామ్నాయం, ఆటోమేటిక్గా ఎగుమతి చేయబడిన ప్రామాణిక పరికరాలకు విస్తృతంగా వర్తించబడుతుంది.
