బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | ఎగుమతి కాటలాగ్ వెర్షన్

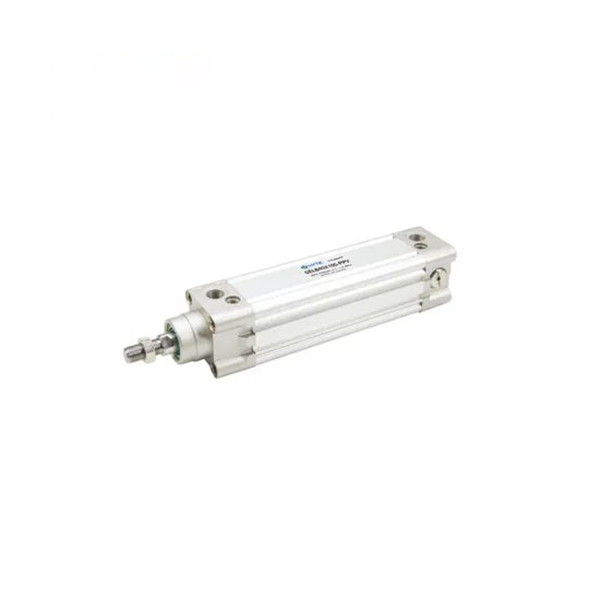

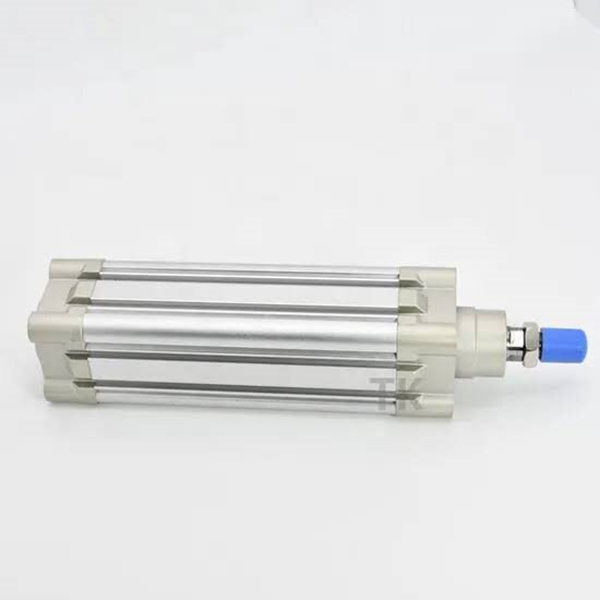

SOLH SE సిరీస్ టై-రాడ్-ఫ్రీ స్క్వేర్ స్టాండర్డ్ సిలిండర్ ISO 15552 / VDMA 24562 అంతర్జాతీయ ప్రమాణానికి అనుగుణంగా ఉంటుంది. సర్దుబాటు చేయగల డబుల్-ఎండ్ ఎయిర్ కుషన్ మరియు 3-సైడ్ సెన్సార్ మౌంటు గ్రూవ్లతో కూడిన ఇంటిగ్రేటెడ్ స్క్వేర్ అల్యూమినియం బారెల్ను అడాప్ట్ చేయండి. సాధారణ ఆటోమేషన్, లాంగ్ స్ట్రోక్, హై-ఫ్రీక్వెన్సీ సైక్లింగ్ మరియు మీడియం-హెవీ లోడ్ అప్లికేషన్లకు అనుకూలం. SMC CP96S మరియు FESTO DNC సిరీస్లతో ప్రత్యక్ష యాంత్రిక మార్పిడి.
1. నిర్మాణం: టై రాడ్లు లేని ఇంటిగ్రేటెడ్ స్క్వేర్ అల్యూమినియం బారెల్, ఫ్రంట్ & రియర్ ఎండ్ క్యాప్స్తో సరిపోలింది, రెండు చివర్లలో సర్దుబాటు చేయగల ఎయిర్ కుషన్, అధిక దృఢత్వం మరియు కాంపాక్ట్ లేఅవుట్.
2. మెటీరియల్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, హై-స్ట్రెంగ్త్ కాస్ట్ ఎండ్ క్యాప్స్, హార్డ్ క్రోమ్ పూతతో కూడిన 45# స్టీల్ పిస్టన్ రాడ్, తేలికైన మరియు దుస్తులు-నిరోధకత.
3. ఆపరేషన్ వేరియంట్లు
-- SE: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ స్టాండర్డ్ మోడల్
-- SED: యాంటీ-టార్షన్ కోసం డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- SEJ: సర్దుబాటు స్ట్రోక్తో డబుల్ రాడ్
-- BSE: ఇంటర్మీడియట్ పొజిషన్ హోల్డింగ్ కోసం లాక్ చేయగల సిలిండర్
-- ప్రత్యయం -S: అయస్కాంత స్విచ్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (-S లేకుండా = అయస్కాంతం లేదు)
4. సీలింగ్: చమురు నిల్వ పరిహారం, తక్కువ ప్రారంభ ఒత్తిడి మరియు సుదీర్ఘ సేవా జీవితంతో NBR+PA మిశ్రమ డబుల్ Y-రకం సీలింగ్.
5. కుషన్: ప్రభావాన్ని గ్రహించడానికి, కంపనం మరియు శబ్దాన్ని తగ్గించడానికి రెండు చివర్లలో స్వతంత్రంగా సర్దుబాటు చేయగల గాలి పరిపుష్టి.

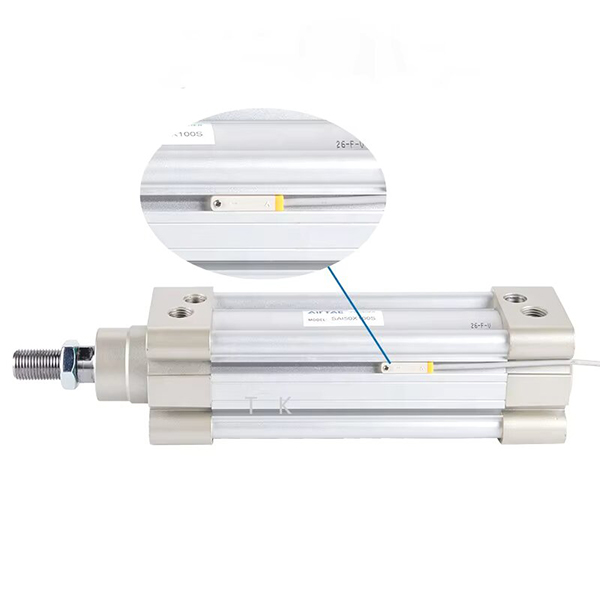

6. సెన్సార్ లేఅవుట్: CMSE / DMSE మాగ్నెటిక్ స్విచ్ల కోసం మూడు-వైపుల మౌంటు గ్రూవ్లు (ఎగువ / ఎడమ / కుడి), సౌకర్యవంతమైన ఇన్స్టాలేషన్ కోణం.
7. పరస్పర మార్పిడి: ISO15552 స్టాండర్డ్ డైమెన్షన్, SMC CP96S మరియు FESTO DNC లకు ప్రత్యక్ష ప్రత్యామ్నాయం.

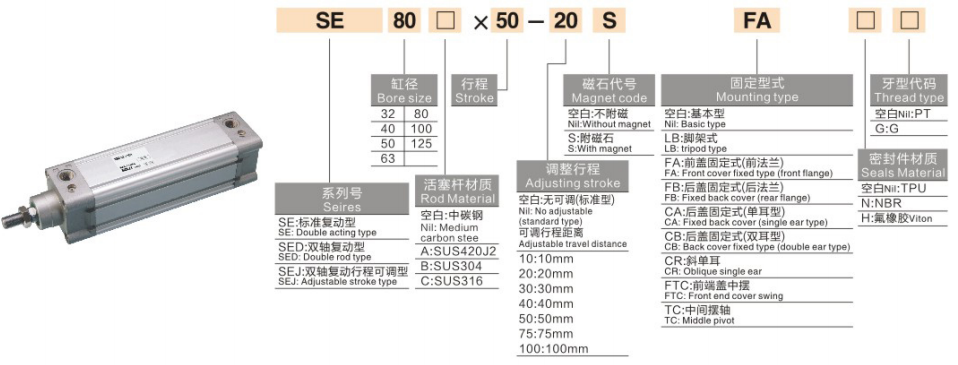

1. మోడల్ ఉదాహరణ: SE50-200-S-FA
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| SE |
సిరీస్ కోడ్ |
టై-రాడ్ లేని చదరపు ప్రామాణిక సిలిండర్ |
|
50 |
బోర్ సైజు |
φ32/40/50/63/80/100/125 మిమీ |
|
200 |
స్ట్రోక్ పొడవు |
ప్రామాణికం:25~1000మిమీ, అనుకూలీకరించిన గరిష్టంగా 1800మిమీ |
| -ఎస్ |
మాగ్నెట్ ఎంపిక |
అంతర్నిర్మిత అయస్కాంత రింగ్; నాన్-మాగ్నెట్ వెర్షన్ కోసం ప్రత్యయాన్ని తీసివేయండి |
| FA |
మౌంటు కోడ్ |
FA=ముందు అంచు; FB=వెనుక అంచు LB=అడుగు మౌంట్ CA=Single clevis; CB=డబుల్ క్లీవిస్ |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- SE63-150-S-LB: Bore63, స్ట్రోక్150, అంతర్నిర్మిత మాగ్నెట్, ఫుట్ మౌంటు
-- SED40-100-FB: బోర్40, స్ట్రోక్100, డబుల్ రాడ్, వెనుక అంచు మౌంటు
-- BSE80-300-S: బోర్80, స్ట్రోక్300, అంతర్నిర్మిత మాగ్నెట్తో లాక్ చేయగల రకం
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ32,40,50,63,80,100,125 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.15 ~ 1.0 MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-20~+70℃; అయస్కాంతం అమర్చారు: 0~+60℃ |
| పిస్టన్ వేగం |
30~800 mm/s |
| కుషన్ |
రెండు చివర్లలో సర్దుబాటు చేయగల గాలి పరిపుష్టి |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
1. డబుల్ యాక్టింగ్ SE సింగిల్ రాడ్
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. మౌంటు ఐచ్ఛికాలు
-- ప్రాథమిక రకం: ఎండ్ క్యాప్ హోల్స్ ద్వారా డైరెక్ట్ ఇన్స్టాలేషన్
-- LB ఫుట్ మౌంట్: క్షితిజ సమాంతర మీడియం-భారీ లోడ్కు ప్రాధాన్యత ఇవ్వబడుతుంది
-- FA/FB ఫ్లాంజ్: వర్టికల్ ఫిక్చర్ ఇన్స్టాలేషన్ కోసం ముందు/వెనుక అంచు
-- CA/CB క్లీవిస్: హింగ్డ్ స్వింగ్ మోషన్ కోసం సింగిల్/డబుల్ క్లీవిస్
2. మెయిన్ డెరివేటివ్ సిరీస్
-- SE / SED / SEJ: సింగిల్ రాడ్, డబుల్ రాడ్, సర్దుబాటు స్ట్రోక్ డబుల్ రాడ్
-- BSE: ఏకపక్ష ఇంటర్మీడియట్ పొజిషన్ స్టాప్ కోసం లాక్ చేయగల సిలిండర్
-- అధిక-ఉష్ణోగ్రత అనుకూలీకరించిన సంస్కరణ: -20~+150℃ కోసం ప్రత్యేక ముద్ర
1. బోర్ ఎంపిక: అవసరమైన థ్రస్ట్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; హెవీ లోడ్ & లాంగ్ స్ట్రోక్ కోసం SEకి ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ నిర్ధారణ: 10~20mm భద్రతా మార్జిన్ జోడించండి; ప్రామాణిక గరిష్ట స్ట్రోక్ 1000mm, 1800mm వరకు అనుకూలీకరించబడింది.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- స్థానం అభిప్రాయం: SE-S మాగ్నెట్ మోడల్ని ఎంచుకోండి, CMSE/DMSE మాగ్నెటిక్ స్విచ్లను సరిపోల్చండి;
-- మౌంటింగ్: క్షితిజ సమాంతర లోడ్ కోసం LB ఫుట్ మౌంట్, నిలువు సంస్థాపన కోసం FA ఫ్లాంజ్;
-- ఇంటర్మీడియట్ లాకింగ్ అవసరం: BSE లాక్ చేయగల సిలిండర్ని ఎంచుకోండి.
SOLH SE ISO15552 స్క్వేర్ టై-రాడ్-ఫ్రీ సిలిండర్ FESTO DNC మరియు SMC CP96Sలను నేరుగా భర్తీ చేయగలదు, సర్దుబాటు చేయగల ఎయిర్ కుషన్ మరియు సమృద్ధిగా మౌంటు ఫారమ్లు, మీడియం-హెవీ లోడ్ ఆటోమేషన్ పరికరాల కోసం పర్ఫెక్ట్ లాంగ్-స్ట్రోక్ లీనియర్ యాక్యుయేటర్.
