బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH SC సిరీస్ టై-రాడ్ ప్రామాణిక సిలిండర్, ప్రాథమిక మోడల్ సింగిల్ రాడ్ డబుల్ యాక్టింగ్ రకం. దృఢమైన నిర్మాణం, పూర్తి మౌంటు ఉపకరణాలు, వైడ్ స్ట్రోక్ రేంజ్ కోసం నాలుగు టై రాడ్లు ముందు మరియు వెనుక ముగింపు క్యాప్లను లాక్ చేస్తాయి. ఆటోమేషన్ లైన్లలో నెట్టడం, మెటీరియల్ హ్యాండ్లింగ్ మరియు పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది, ఇది అత్యంత ప్రజాదరణ పొందిన ఆర్థిక ప్రామాణిక వాయు సిలిండర్.
-- నిర్మాణం: నాలుగు టై రాడ్లు అల్యూమినియం బారెల్ మరియు ఎండ్ క్యాప్స్, అధిక దృఢత్వం, యాంటీ-ఇంపాక్ట్, స్థిరమైన దీర్ఘకాలిక ఆపరేషన్ను కలుపుతాయి.
-- యాక్టింగ్ టైప్: సింగిల్ రాడ్ డబుల్ యాక్టింగ్, బైడైరెక్షనల్ అవుట్పుట్ ఫోర్స్.
-- మెటీరియల్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, బైడైరెక్షనల్ పిస్టన్ సీల్; హార్డ్ క్రోమ్ పూతతో 45# స్టీల్ పిస్టన్ రాడ్.
-- కుషన్: ప్రభావం మరియు ఆపరేషన్ శబ్దాన్ని తగ్గించడానికి రెండు చివర్లలో సర్దుబాటు చేయగల గాలి కుషన్.
-- సెన్సార్ ఇన్స్టాలేషన్: పిస్టన్ స్థానాన్ని గుర్తించడానికి CMSG/DMSG/EMSG మాగ్నెటిక్ స్విచ్ల కోసం టై రాడ్ ప్రాంతంలో సెన్సార్ గ్రూవ్లు.
-- ప్రయోజనం: ISO15552 ప్రొఫైల్ సిలిండర్తో పోలిస్తే అదే బోర్ పరిమాణంలో తక్కువ శరీర పొడవు, పోటీ ధర.

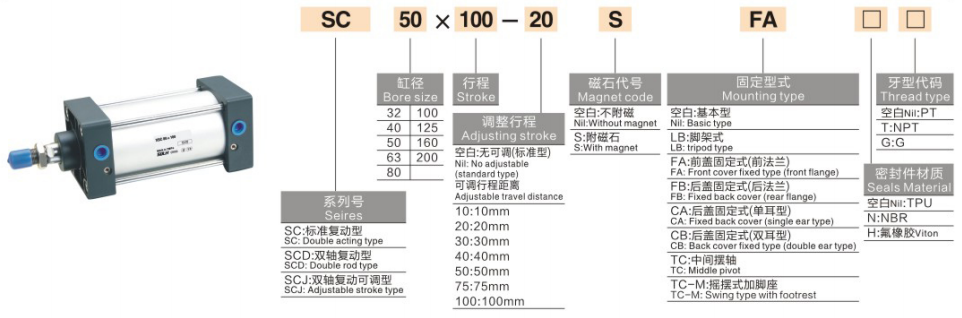

1. మోడల్ ఉదాహరణ: SC50×100-S
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| ఎస్సీ |
సిరీస్ కోడ్ |
టై రాడ్ సింగిల్ రాడ్ డబుల్ యాక్టింగ్ సిలిండర్ |
|
50 |
బోర్ పరిమాణం (మిమీ) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
స్ట్రోక్ పొడవు |
ప్రామాణికం:25~1000mm, అనుకూలీకరించిన పొడవైన స్ట్రోక్ అందుబాటులో ఉంది |
| -ఎస్ |
మాగ్నెట్ ఎంపిక |
అంతర్నిర్మిత అయస్కాంత రింగ్; నాన్-మాగ్నెట్ వెర్షన్ కోసం ప్రత్యయాన్ని తీసివేయండి |
2. డెరివేటివ్ మోడల్స్
-- SCD: డబుల్ రాడ్ డబుల్ యాక్టింగ్, యాంటీ-టార్షన్
-- SCJ: సర్దుబాటు స్ట్రోక్తో డబుల్ రాడ్
-- SCF: ఇంటిగ్రేటెడ్ సోలనోయిడ్ వాల్వ్ సిలిండర్
-- SCL: లాక్ చేయగల సిలిండర్, ఎయిర్ కట్ ఆఫ్ అయినప్పుడు లోడ్ హోల్డింగ్
3. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- SC63×150-S: బోర్63, స్ట్రోక్150, అంతర్నిర్మిత అయస్కాంతం, ప్రాథమిక రకం
-- SCJ40×200-S: బోర్40, స్ట్రోక్200, సర్దుబాటు స్ట్రోక్, మాగ్నెట్తో
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| నటన రకం |
సింగిల్/డబుల్ రాడ్ డబుల్ యాక్టింగ్ |
| ఆపరేటింగ్ ఒత్తిడి |
0.15~1.0 MPa (సిఫార్సు చేయబడింది:0.5~0.6 MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-20 ~ +70℃; 150℃ వరకు అధిక ఉష్ణోగ్రత వెర్షన్ ఐచ్ఛికం |
| పిస్టన్ వేగం |
30~800 mm/s |
| కుషన్ |
రెండు చివరలను సర్దుబాటు చేయగల గాలి పరిపుష్టి |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
G1/8 ~ G1/2 (బోర్పై ఆధారపడి ఉంటుంది) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ |
|
బోర్ (మి.మీ) టి |
hrust (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
సుమారు నిలువు భారం (కిలోలు) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. మౌంటు ఐచ్ఛికాలు
-- ప్రాథమిక రకం, FA/FB ఫ్లాంజ్, CA/CB క్లెవిస్, LB ఫుట్ మౌంట్, TC/TCM1 ట్రూనియన్.
2. ఐచ్ఛిక ఉపకరణాలు
-- ఫ్లోటింగ్ జాయింట్, రాడ్ ఐ, I/Y/U/F కనెక్టర్, CMSG/DMSG/EMSG మాగ్నెటిక్ స్విచ్లు.
1. బోర్ ఎంపిక: లోడ్ ఆధారంగా అవసరమైన థ్రస్ట్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; కాంటిలివర్ / ఆఫ్సెట్ లోడ్ కోసం పరిమాణాన్ని అప్గ్రేడ్ చేయండి.
2. స్ట్రోక్ నిర్ధారణ: సమర్థవంతమైన ప్రయాణంలో 10~20mm భద్రతా మార్జిన్ను జోడించండి; గరిష్ట ప్రామాణిక స్ట్రోక్ 1000mm.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- స్థానం అభిప్రాయం: -S మాగ్నెట్ మోడల్ని ఎంచుకోండి మరియు మాగ్నెటిక్ స్విచ్లను సరిపోల్చండి;
-- మౌంటింగ్: మెషిన్ లేఅవుట్ ప్రకారం ఫ్లేంజ్ / ఫుట్ / క్లెవిస్ ఎంచుకోండి;
-- ప్రత్యేక ఫంక్షన్: డబుల్ రాడ్ కోసం SCD, సర్దుబాటు స్ట్రోక్ కోసం SCJ, లోడ్ లాకింగ్ కోసం SCL.
SOLH SC సిరీస్ ఎకనామిక్ టై రాడ్ స్టాండర్డ్ సిలిండర్తో సర్దుబాటు చేయగల ఎయిర్ కుషన్ మరియు సమృద్ధిగా మౌంటు ఎంపికలు, సాధారణ ఆటోమేషన్ నెట్టడం, బదిలీ చేయడం మరియు స్థానాలు చేయడం కోసం అనువైన తక్కువ-ధర లీనియర్ యాక్యుయేటర్.
