బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

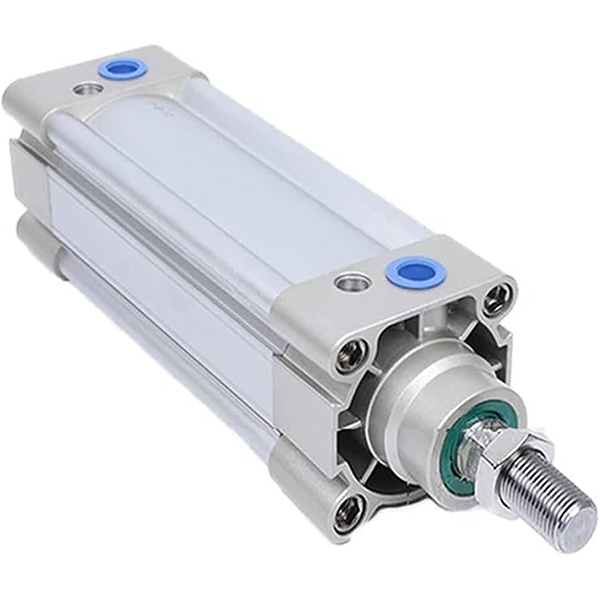

SOLH SAI సిరీస్ డబుల్ యాక్టింగ్ ప్రొఫైల్ సిలిండర్ ISO 15552 (ఒరిజినల్ ISO6431) / VDMA 24562 అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది. ప్రత్యక్ష మార్పిడి కోసం SI, SE మరియు FESTO DNC సిరీస్ల వలె అదే మౌంటు కొలతలు. అధిక ధర పనితీరు, స్థిరమైన పనితీరు మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది, ఇది ఆటోమేషన్ పరికరాల కోసం అత్యంత విస్తృతంగా ఉపయోగించే మీడియం-గ్రేడ్ ISO స్టాండర్డ్ సిలిండర్.
1. ప్రామాణిక వర్తింపు: ISO15552 / VDMA24562, పూర్తిగా మార్చుకోగలిగే మౌంటు కొలతలు & ఉపకరణాలు.
2. నిర్మాణం: బహిర్గతమైన టై రాడ్లు, అధిక దృఢత్వం మరియు వ్యతిరేక తుప్పు లేకుండా M- ఆకారపు ఇంటిగ్రేటెడ్ స్క్వేర్ అల్యూమినియం ప్రొఫైల్ బారెల్. CMSE / DMSE / CS1 మాగ్నెటిక్ స్విచ్ల కోసం రెండు-వైపుల సెన్సార్ గ్రూవ్లు.
3. ఆపరేషన్ వేరియంట్లు
-- SAI: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ స్టాండర్డ్ మోడల్
-- చెప్పారు: డబుల్ రాడ్ డబుల్ యాక్టింగ్, అద్భుతమైన యాంటీ-టార్షన్ కెపాసిటీ
-- SAIJ: సర్దుబాటు స్ట్రోక్తో డబుల్ రాడ్
-- సెయిల్: లాక్ చేయగల సిలిండర్, గాలి సరఫరా కోల్పోయినప్పుడు లోడ్ హోల్డింగ్
-- SAIF: సోలేనోయిడ్ వాల్వ్ ఇంటిగ్రేటెడ్ సిలిండర్
-- ప్రత్యయం -S: పొజిషన్ సెన్సార్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (-S = నాన్-మాగ్నెట్ లేకుండా)
4. కుషన్ సిస్టమ్: ప్రామాణిక డబుల్-ఎండ్ అడ్జస్టబుల్ ఎయిర్ కుషన్ + PPV సాగే బఫర్ ప్యాడ్, అధిక వేగం & భారీ లోడ్ కింద ప్రభావం మరియు శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది.
5. సీలింగ్: చమురు నిల్వ గాడితో డబుల్ Y-రకం వన్-వే పరిహారం సీల్, తక్కువ ప్రారంభ ఒత్తిడి (0.1MPa), చమురు రహిత ఆపరేషన్. హార్డ్ క్రోమ్ పూతతో 45# స్టీల్ పిస్టన్ రాడ్, వేర్-రెసిస్టెంట్ & రస్ట్ ప్రూఫ్.
1. మోడల్ ఉదాహరణ: SAI50×150-S-FA
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| సాయి |
సిరీస్ కోడ్ |
ISO15552 టై-రాడ్-రహిత ప్రొఫైల్ సిలిండర్ |
|
50 |
బోర్ పరిమాణం (మిమీ) |
32,40,50,63,80,100,125,160,200 |
|
150 |
స్ట్రోక్ పొడవు |
ప్రామాణికం:25~1000మిమీ, గరిష్టంగా అనుకూలీకరించిన 2000మిమీ |
| -ఎస్ |
మాగ్నెట్ ఎంపిక |
అంతర్నిర్మిత అయస్కాంత రింగ్; నాన్-మాగ్నెట్ వెర్షన్ కోసం ప్రత్యయాన్ని తీసివేయండి |
| FA |
మౌంటు కోడ్ |
FA=ముందు అంచు FB=వెనుక అంచు LB=అడుగు మౌంట్ CA=సింగిల్ క్లీవిస్ CB=డబుల్ క్లీవిస్ TC=Trunnion TCM=అయస్కాంతంతో కూడిన ట్రంనియన్ |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- SAI63×200-S: బోర్63, స్ట్రోక్200, అంతర్నిర్మిత అయస్కాంతం, ప్రాథమిక రకం
-- SAID40×100-FB: బోర్40, స్ట్రోక్100, డబుల్ రాడ్, వెనుక అంచు మౌంట్
-- SAIL80×300-S-LB: Bore80, స్ట్రోక్300, లాక్ చేయగల రకం, ఫుట్ మౌంటు
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| నటన రకం |
డబుల్ యాక్టింగ్ (సింగిల్ రాడ్ /డబుల్ రాడ్) |
| ఆపరేటింగ్ ఒత్తిడి |
0.1~1.0 MPa (సిఫార్సు చేయబడింది:0.5~0.6 MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-20 ~ +70℃ |
| పిస్టన్ వేగం |
30~800 mm/s (32~100 బోర్); 30~500 మిమీ/సె (125~200 బోర్) |
| కుషన్ |
రెండు చివర్లలో సర్దుబాటు చేయగల ఎయిర్ కుషన్ + PPV సాగే ప్యాడ్ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200) |
| పిస్టన్ రాడ్ థ్రెడ్ |
M10×1.25~M45×2 (బోర్పై ఆధారపడి ఉంటుంది) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ |
| మౌంటు |
ఏదైనా ఇన్స్టాలేషన్ కోణం, యూనివర్సల్ ISO ప్రామాణిక ఉపకరణాలు |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
సుమారు నిలువు భారం (కిలోలు) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
1. మౌంటు ఐచ్ఛికాలు
-- ప్రాథమిక రకం, LB ఫుట్ మౌంట్, FA/FB ఫ్లాంజ్, CA/CB క్లెవిస్, TC/TCM ట్రూనియన్. ఐచ్ఛిక ఉపకరణాలు: ఫ్లోటింగ్ జాయింట్, రాడ్ ఐ, I/Y/U/F కనెక్టర్.
2. మెయిన్ డెరివేటివ్ సిరీస్
-- చెప్పారు: డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- SAIJ: సర్దుబాటు స్ట్రోక్తో డబుల్ రాడ్
-- సెయిల్: ఇంటర్మీడియట్ పొజిషన్ హోల్డింగ్ కోసం లాక్ చేయగల సిలిండర్
-- SAIF: ఇంటిగ్రేటెడ్ సోలనోయిడ్ వాల్వ్ సిలిండర్
1.బోర్ ఎంపిక: లోడ్ ప్రకారం అవసరమైన థ్రస్ట్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; ఆఫ్సెట్ లోడ్ /కాంటిలివర్ లోడ్ కింద 1~2 పరిమాణాలను అప్గ్రేడ్ చేయండి.
2.స్ట్రోక్ నిర్ధారణ: సమర్థవంతమైన ప్రయాణానికి 20~50mm భద్రతా మార్జిన్ను జోడించండి; గరిష్ట ప్రామాణిక స్ట్రోక్ 1000mm, 2000mm వరకు అనుకూలీకరించబడింది.
3.కాన్ఫిగరేషన్ మ్యాచింగ్
-- స్థానం అభిప్రాయం: -S మాగ్నెట్ మోడల్ని ఎంచుకోండి, CMSE/DMSE మాగ్నెటిక్ స్విచ్లను సరిపోల్చండి;
-- మౌంటు: క్షితిజ సమాంతర భారీ లోడ్ కోసం LB ఫుట్ మౌంట్; నిలువు ఇన్స్టాలేషన్కు FA ఫ్లాంజ్ ప్రాధాన్యతనిస్తుంది;
-- ప్రత్యేక ఫంక్షన్: డబుల్ రాడ్ కోసం SAID, సర్దుబాటు స్ట్రోక్ కోసం SAIJ, పొజిషన్ లాకింగ్ కోసం SAIL, కాంపాక్ట్ లేఅవుట్ కోసం SAIF ఎంచుకోండి.
SOLH SAI ISO15552 టై-రాడ్-రహిత ప్రొఫైల్ సిలిండర్ FESTO DNC, SE మరియు SI సిరీస్లను నేరుగా భర్తీ చేయగలదు, సర్దుబాటు చేయగల PPV బఫర్ మరియు రిచ్ వేరియంట్లు, ఎగుమతి ఆటోమేషన్, ప్యాకేజింగ్ మరియు మెషిన్ టూల్ పరికరాల కోసం ఖర్చుతో కూడుకున్న సాధారణ లీనియర్ యాక్యుయేటర్ను కలిగి ఉంటుంది.
