బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

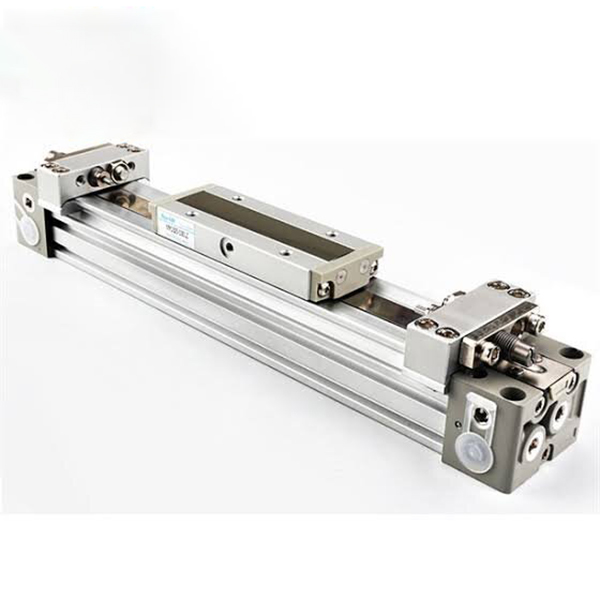

SOLH MY1B సిరీస్ అనేది అల్ట్రా-లాంగ్-స్ట్రోక్ లీనియర్ డ్రైవింగ్ అప్లికేషన్ల కోసం రూపొందించబడిన క్లాసిక్ మెకానికల్ జాయింటెడ్ రాడ్లెస్ సిలిండర్. అంతర్గత పీడన సీలింగ్ బెల్ట్ మరియు బాహ్య డస్ట్ప్రూఫ్ బెల్ట్ నిర్మాణాన్ని స్వీకరించడం, ఇది సాంప్రదాయక రాడ్ పొడిగింపును తొలగిస్తుంది, దాదాపుగా అసలైన స్ట్రోక్కు సమానమైన ఇన్స్టాలేషన్ పొడవును సాధించడంతోపాటు సాంప్రదాయ టై-రాడ్ సిలిండర్లతో పోలిస్తే 50% సంస్థాపన స్థలాన్ని ఆదా చేస్తుంది. φ10 నుండి φ100mm వరకు ఉన్న బోర్ పరిమాణాలను మరియు గరిష్టంగా 5000mm స్ట్రోక్ను కవర్ చేస్తుంది, ఇది స్థిరమైన మీడియం-స్పీడ్ మరియు మీడియం-లోడ్ లీనియర్ మోషన్ను అందిస్తుంది. సాధారణ ఆటోమేషన్ పరికరాలలో సుదూర మెటీరియల్ బదిలీ, స్టేషన్ షిఫ్టింగ్ మరియు వర్క్పీస్ నెట్టడం/లాగడం కోసం ఇది సరైన ఖర్చుతో కూడుకున్న పరిష్కారం.
• మెకానికల్ జాయింట్ రాడ్లెస్ డిజైన్: పిస్టన్ రాడ్ విస్తరించకుండా ఇంటిగ్రేటెడ్ పిస్టన్ మరియు స్లయిడ్ టేబుల్ నిర్మాణం. అంతర్గత సీలింగ్ బెల్ట్ గాలి ఒత్తిడిని నిర్వహిస్తుంది, అయితే బాహ్య డస్ట్ప్రూఫ్ బెల్ట్ పూర్తి రక్షణను అందిస్తుంది. మొత్తం పొడవు స్ట్రోక్కి సమానం, పరిమిత ఇన్స్టాలేషన్ దృశ్యాల కోసం చాలా ఎక్కువ స్థల వినియోగాన్ని గ్రహించడం.
• హై-రిజిడిటీ ఇంటిగ్రేటెడ్ స్లయిడ్ టేబుల్: స్లయిడ్ టేబుల్ పిస్టన్తో కఠినంగా అనుసంధానించబడి ఉంది, ఇది అద్భుతమైన బెండింగ్ మూమెంట్ రెసిస్టెన్స్ను కలిగి ఉంటుంది. మెకానికల్ డిజైన్ మరియు అసెంబ్లీని సులభతరం చేయడం, లైట్-డ్యూటీ అప్లికేషన్ల కోసం అదనపు మార్గదర్శక నిర్మాణాలు లేకుండా లోడ్లను నేరుగా స్లయిడ్ టేబుల్పై అమర్చవచ్చు.
• 4-మార్గం పైపింగ్ & తేలికైన అప్గ్రేడ్: ఆప్టిమైజ్ చేయబడిన సిలిండర్ హెడ్ నాలుగు-దిశల పైపింగ్కు (ముందు/వెనుక/వైపు/దిగువ) మద్దతు ఇస్తుంది, ఇది ఫ్లెక్సిబుల్ లేఅవుట్ కోసం ఆన్-సైట్ పైపింగ్ దిశ సర్దుబాటును అనుమతిస్తుంది. అప్గ్రేడ్ చేసిన సిలిండర్ బాడీ స్ట్రక్చర్ పాత వెర్షన్లతో పోలిస్తే φ25/32/40 మోడళ్లకు 17% బరువును తగ్గిస్తుంది, మొత్తం పరికరాల భారాన్ని తగ్గిస్తుంది.
• ప్రామాణిక సర్దుబాటు ఎయిర్ కుషన్: రెండు చివర్లలోని అంతర్నిర్మిత సర్దుబాటు చేయగల ఎయిర్ బఫర్లు ఆపరేటింగ్ ప్రభావాన్ని సమర్థవంతంగా గ్రహిస్తాయి మరియు స్థిరమైన మీడియం-స్పీడ్ ఆపరేషన్ కోసం నడుస్తున్న శబ్దాన్ని తగ్గిస్తాయి. బాహ్య హైడ్రాలిక్ బఫర్లు అధిక-వేగం మరియు భారీ-లోడ్ పని పరిస్థితులకు అనుగుణంగా ఐచ్ఛికం.
• చమురు రహిత & సుదీర్ఘ సేవా జీవితం: ప్రామాణిక చమురు రహిత ఆపరేషన్ డిజైన్ శుభ్రమైన పారిశ్రామిక పరిసరాలకు మరియు సాధారణ ఆటోమేటెడ్ ఉత్పత్తి మార్గాలకు అనుగుణంగా ఉంటుంది. దుస్తులు-నిరోధక సీలింగ్ బెల్ట్ తక్కువ నిర్వహణ ఖర్చులతో దీర్ఘ-చక్రం మన్నికైన ఆపరేషన్ను నిర్ధారిస్తుంది.
• సులభమైన మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్: సిలిండర్ ముందు మరియు ఎదురుగా ఉన్న ముందుగా రిజర్వు చేయబడిన మౌంటు గ్రూవ్లు D-M9 సిరీస్ మాగ్నెటిక్ స్విచ్ల యొక్క డైరెక్ట్ ఫ్రంట్ ఇన్స్టాలేషన్ను అనుమతిస్తాయి, ఇది అనుకూలమైన స్థాన సిగ్నల్ గుర్తింపును మరియు సౌకర్యవంతమైన విద్యుత్ ఏకీకరణను అనుమతిస్తుంది.
మోడల్ ఉదాహరణలు: MY1B25-500Z | MY1B40-800AZ
|

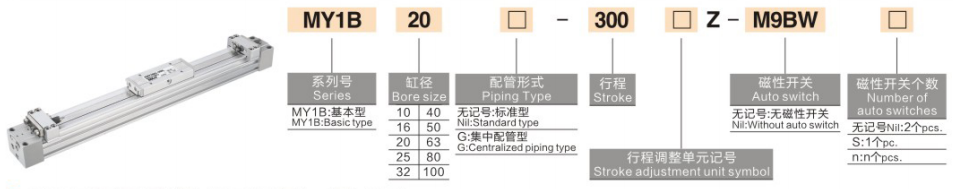

కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
MY1B |
సిరీస్ కోడ్: మెకానికల్ జాయింటెడ్ రాడ్లెస్ సిలిండర్, ప్రాథమిక రకం |
|
10/16/20/25/32/40/50/63/80/100 |
కోర్ బోర్ పరిమాణం (మిమీ) |
|
100~5000 |
స్ట్రోక్ పొడవు (మిమీ): ప్రామాణిక 100~2000మిమీ; గరిష్టంగా విస్తరించిన 5000mm |
|
A |
ఖచ్చితమైన పరిమితి పొజిషనింగ్ కోసం డ్యూయల్-ఎండ్ స్ట్రోక్ సర్దుబాటు స్క్రూలు |
|
Z |
ప్రామాణిక డ్యూయల్-ఎండ్ ఎయిర్ కుషన్ కాన్ఫిగరేషన్ |
|
G |
ఐచ్ఛిక కేంద్రీకృత పైపింగ్ రకం |
ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
• MY1B25-500Z: 25mm బోర్, 500mm స్ట్రోక్, స్టాండర్డ్ డ్యూయల్-ఎండ్ ఎయిర్ కుషన్
• MY1B40-800AZ: 40mm బోర్, 800mm స్ట్రోక్, ఎయిర్ కుషన్ + డ్యూయల్-ఎండ్ స్ట్రోక్ అడ్జస్ట్మెంట్ స్క్రూలు
1 ప్రాథమిక సాధారణ లక్షణాలు
• ఆపరేషన్ మోడ్: డబుల్ యాక్టింగ్ మెకానికల్ జాయింట్ డ్రైవింగ్
• పని చేసే ద్రవం: సంపీడన గాలి (చమురు రహిత ఆపరేషన్ అందుబాటులో ఉంది)
• పరిసర ఉష్ణోగ్రత: 5~60℃ (గడ్డకట్టే వాతావరణం లేదు)
• పని ఒత్తిడి పరిధి: 0.1 ~ 0.8MPa; ప్రూఫ్ ప్రెజర్: 1.2MPa
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 100 ~ 1000mm/s (ప్రామాణిక గాలి పరిపుష్టితో); 100~1500mm/s (బాహ్య హైడ్రాలిక్ బఫర్తో)
• స్ట్రోక్ టాలరెన్స్: ≤1000mm స్ట్రోక్: ±1.8mm; 1001~3000mm స్ట్రోక్: ±2.8mm
• బఫర్ మోడ్: ప్రామాణిక అంతర్నిర్మిత ఎయిర్ కుషన్ (Z); ఐచ్ఛిక బాహ్య హైడ్రాలిక్ బఫర్ (L/H)
2 కీలక పనితీరు పారామీటర్ చార్ట్ (@0.5MPa)
|
బోర్ φ (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
అనుమతించదగిన లోడ్ (కిలోలు) |
అనుమతించదగిన బెండింగ్ మూమెంట్ M1 (N·m) |
పోర్ట్ పరిమాణం |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
1 లోడ్ & థ్రస్ట్ ద్వారా బోర్ సైజు ఎంపిక
• φ10~φ20 (లైట్ డ్యూటీ): లోడ్ ≤8kg మరియు మైక్రో లాంగ్-స్ట్రోక్ (≤1000mm) దృశ్యాలకు వర్తిస్తుంది, ఎలక్ట్రానిక్ పరికరాలు మరియు చిన్న ఆటోమేటెడ్ పరికర బదిలీకి అనువైనది.
• φ25~φ40 (మీడియం-లైట్ డ్యూటీ): 12~30kg మీడియం-లైట్ లోడ్ మరియు సాంప్రదాయిక 1000~2000mm లాంగ్-స్ట్రోక్ ఆపరేషన్కు అనుకూలం, అసెంబ్లీ లైన్ నెట్టడం మరియు మెటీరియల్ లోడింగ్/అన్లోడ్ చేయడంలో విస్తృతంగా ఉపయోగించబడుతుంది.
• φ50~φ63 (మీడియం డ్యూటీ): 50~80kg మీడియం లోడ్ మరియు హెవీ వర్క్పీస్ బదిలీతో సరిపోలింది, మెషిన్ టూల్స్ మరియు ప్రాసెసింగ్ స్టేషన్ల లాంగ్-స్ట్రోక్ డ్రైవింగ్కు సరైనది.
• φ80~φ100 (హెవీ డ్యూటీ): 130~200kg భారీ లోడ్, పెద్ద-స్థాయి పరికరాలు మరియు లాజిస్టిక్స్ సుదూర నిర్వహణ, అధిక-ఫ్రీక్వెన్సీ హెవీ-డ్యూటీ సైక్లిక్ పని పరిస్థితులకు అనుగుణంగా రూపొందించబడింది.
2 స్ట్రోక్ & బఫర్ కాన్ఫిగరేషన్ ఎంపిక
• స్ట్రోక్ రేంజ్: ప్రామాణిక స్ట్రోక్ 100 ~ 2000mm కవర్లు; extended XB11 specification supports ultra-long stroke up to 5000mm for special long-distance driving demands.
• ఎయిర్ కుషన్ (Z): మీడియం-స్పీడ్ ఆపరేషన్ (≤1000mm/s) కోసం ప్రామాణిక తప్పనిసరి కాన్ఫిగరేషన్, స్థిరమైన చక్రీయ కదలిక కోసం ముగింపు ప్రభావాన్ని మరియు ఆపరేటింగ్ శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది.
• హైడ్రాలిక్ బఫర్ (L/H): అల్ట్రా-స్టేబుల్ కదలిక మరియు శబ్దం తగ్గింపును సాధించడానికి హై-స్పీడ్ ఆపరేషన్ (>1000mm/s) లేదా హెవీ లోడ్ (>50kg) పరిస్థితులకు సిఫార్సు చేయబడింది.
• స్ట్రోక్ అడ్జస్ట్మెంట్ స్క్రూ (A): డ్యూయల్-ఎండ్ ఫైన్ స్ట్రోక్ కాలిబ్రేషన్కు మద్దతునిస్తూ, ఖచ్చితమైన పరిమితి పొజిషనింగ్ (±0.1 మిమీ ఖచ్చితత్వం) అవసరమయ్యే దృశ్యాల కోసం అమర్చబడింది.
3 మౌంటు & పైపింగ్ సూచనలు
• మౌంటు పద్ధతి: సిలిండర్ బాడీని దిగువ లేదా సైడ్ మౌంటు రంధ్రాల ద్వారా స్థిరపరచవచ్చు; లైట్-డ్యూటీ అప్లికేషన్లకు అదనపు గైడింగ్ స్ట్రక్చర్ అవసరం లేకుండా లోడ్లను నేరుగా ఇంటిగ్రేటెడ్ స్లయిడ్ టేబుల్పై ఇన్స్టాల్ చేయవచ్చు.
• ఫ్లెక్సిబుల్ 4-వే పైపింగ్: విభిన్న పరికరాల లేఅవుట్ అవసరాలకు అనుగుణంగా ఆన్-సైట్ దిశ సర్దుబాటును అనుమతిస్తుంది, ముందు, వెనుక, వైపు మరియు దిగువ పైపింగ్ స్విచింగ్కు మద్దతు ఇస్తుంది.
• మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్: సౌకర్యవంతమైన మరియు ఖచ్చితమైన స్ట్రోక్ పొజిషన్ ఫీడ్బ్యాక్ను గ్రహించి, D-M9B/D-M9N సిరీస్ స్విచ్లకు అనుకూలమైన డ్యూయల్-సైడ్ మౌంటు గ్రూవ్లు.
• అల్ట్రా-లాంగ్ స్ట్రోక్ మెటీరియల్ బదిలీ: స్పేస్-సేవింగ్ ఇన్స్టాలేషన్ మరియు హై-స్పీడ్ స్టేబుల్ ఆపరేషన్ను కలిగి ఉన్న ఎలక్ట్రానిక్, ఫుడ్ మరియు ప్యాకేజింగ్ అసెంబ్లీ లైన్లలో 1~5మీ సుదూర నెట్టడం మరియు లాగడం కోసం అనువైనది.
• సామగ్రి తలుపు & కవర్ తెరవడం/మూసివేయడం: కాంపాక్ట్ స్ట్రక్చర్ మరియు నమ్మకమైన సైక్లిక్ ఆపరేషన్ పనితీరుతో పెద్ద మెషిన్ టూల్స్ మరియు ఆటోమేటెడ్ పరికరాల లాంగ్-స్ట్రోక్ డోర్ బాడీ డ్రైవింగ్కు వర్తించబడుతుంది.
• భారీ వర్క్పీస్ స్థానభ్రంశం: ఆటోమొబైల్ మరియు మెకానికల్ ప్రాసెసింగ్ పరిశ్రమలలో 30~200kg హెవీ వర్క్పీస్ లాంగ్-స్ట్రోక్ హ్యాండ్లింగ్కు అనుకూలం, అధిక దృఢత్వం మరియు అద్భుతమైన యాంటీ-బెండింగ్ మొమెంట్ సామర్థ్యాన్ని అందిస్తుంది.
• అసెంబ్లీ లైన్ పొజిషనింగ్ & కన్వేయింగ్: అధిక-ఫ్రీక్వెన్సీ స్టార్ట్-స్టాప్ ఆపరేషన్ సమయంలో శబ్దం మరియు ప్రభావాన్ని తగ్గించడానికి ప్రామాణిక ఎయిర్ కుషన్ డిజైన్తో లాంగ్-స్ట్రోక్ పొజిషనింగ్ మరియు ప్రొడక్షన్ లైన్ల సైక్లిక్ పుషింగ్ కోసం ఉపయోగించబడుతుంది.
• కస్టమ్ ఆటోమేషన్ పరికరాలు: వివిధ ప్రామాణికం కాని ఆటోమేటెడ్ స్టేషన్ల కోసం యూనివర్సల్ లాంగ్-స్ట్రోక్ లీనియర్ డ్రైవింగ్ సొల్యూషన్, ప్రత్యేకించి స్పేస్-పరిమిత మరియు కాస్ట్-సెన్సిటివ్ ఆటోమేషన్ ప్రాజెక్ట్లకు అనుకూలం.
• బోర్ సైజు నిర్ధారణ: భద్రతా కారకం ≥1.5తో లోడ్ బరువు ఆధారంగా అవసరమైన థ్రస్ట్ను లెక్కించండి. సిఫార్సు చేయబడిన ఎంపిక నియమాలు: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.
• స్ట్రోక్ స్పెసిఫికేషన్ నిర్ధారణ: సంప్రదాయ డిమాండ్ల కోసం ప్రామాణిక 100~2000mm స్ట్రోక్ని ఎంచుకోండి; choose XB11 extended specification for ultra-long stroke up to 5000mm.
• ఫంక్షనల్ కాన్ఫిగరేషన్ సరిపోలిక: మీడియం-స్పీడ్ ఆపరేషన్ కోసం ప్రామాణిక ఎయిర్ కుషన్ (Z)ని స్వీకరించండి; హై-స్పీడ్ లేదా హెవీ-లోడ్ పని పరిస్థితుల కోసం హైడ్రాలిక్ బఫర్ (L/H)కి అప్గ్రేడ్ చేయండి; ఖచ్చితమైన పరిమితి స్థాన అవసరాల కోసం స్ట్రోక్ సర్దుబాటు స్క్రూ (A)ని జోడించండి.
