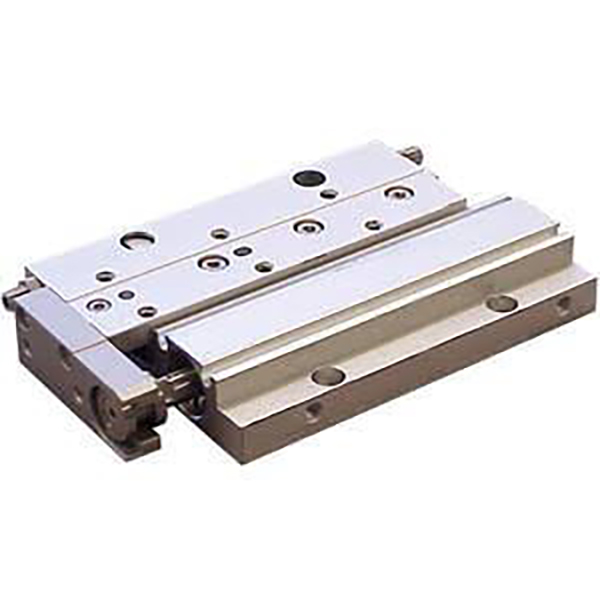

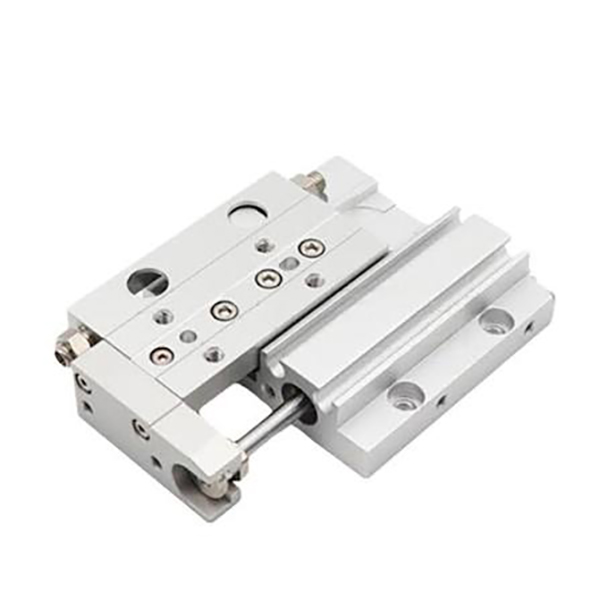

MXF సిరీస్ అల్ట్రా-సన్నని హై-రిజిడిటీ న్యూమాటిక్ స్లయిడ్ టేబుల్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH MXF సిరీస్ అనేది ఎత్తు-పరిమిత ఆటోమేషన్ పరికరాల కోసం రూపొందించబడిన అల్ట్రా-సన్నని, అధిక-దృఢత్వం, లాంగ్-స్ట్రోక్ న్యూమాటిక్ స్లయిడ్ టేబుల్. సిలిండర్ మరియు క్రాస్ రోలర్ గైడ్ రైల్ యొక్క సమాంతర లేఅవుట్, డ్యూయల్-సైడెడ్ టాప్/బాటమ్ మౌంటింగ్ స్ట్రక్చర్ మరియు మీడియం-లోడ్ క్యారింగ్ కెపాసిటీని కలిగి ఉంటుంది, ఇది అదే స్పెసిఫికేషన్ యొక్క సాంప్రదాయ MXS స్లయిడ్‌ల కంటే 40% సన్నగా ఉండే అల్ట్రా-తక్కువ శరీర ఎత్తును పొందుతుంది. స్థిరమైన మీడియం-ప్రెసిషన్ పొజిషనింగ్, స్మూత్ లాంగ్-స్ట్రోక్ ఆపరేషన్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ డ్యూరబిలిటీతో, ఇది కాంపాక్ట్ ఆటోమేటెడ్ సిస్టమ్‌లలో ఖచ్చితమైన మెటీరియల్ హ్యాండ్లింగ్, అసెంబ్లీ మరియు స్టేషన్ స్విచింగ్ కోసం కోర్ మెయిన్ స్ట్రీమ్ లో-ప్రొఫైల్ స్లయిడ్ సొల్యూషన్‌గా పనిచేస్తుంది.

కోర్ పొజిషనింగ్ & స్ట్రక్చరల్ ఫీచర్స్

     -- డ్యూయల్ యాక్టింగ్ డ్రైవింగ్ స్ట్రక్చర్: φ8 నుండి φ20mm వరకు ఉండే బోర్ సైజులతో స్థిరమైన డబుల్-యాక్టింగ్ ఆపరేషన్‌ను అవలంబిస్తుంది, 20~180N యొక్క నమ్మకమైన మీడియం లోడ్ అవుట్‌పుట్‌ను అందిస్తుంది, మీడియం-డ్యూటీ ప్రెసిషన్ హ్యాండ్లింగ్ దృశ్యాలకు సరిగ్గా సరిపోతుంది.

     -- సమాంతర సిలిండర్ & క్రాస్ రోలర్ గైడ్ డిజైన్: గైడ్ రైలు మరియు సిలిండర్ సమాంతరంగా అమర్చబడి, పిస్టన్ రాడ్ సీలింగ్ కదలిక నుండి లోడ్ బేరింగ్‌ను వేరు చేస్తుంది. ఈ నిర్మాణం అధిక దృఢత్వం, తక్కువ ఘర్షణ, జీరో-గ్యాప్ ఆపరేషన్ మరియు చాలా మృదువైన సరళ చలనాన్ని అందిస్తుంది.

     -- అల్ట్రా-సన్నని తక్కువ-ప్రొఫైల్ బాడీ: శరీర ఎత్తు 16~27mm మాత్రమే, సమానమైన MXS మోడల్‌ల కంటే 40% తక్కువ. అల్ట్రా-తక్కువ క్లియరెన్స్ మరియు అత్యంత కాంపాక్ట్ పరికరాల లేఅవుట్ కోసం ఇది సరైన ఎంపిక.

     --విశ్వసనీయమైన మీడియం ప్రెసిషన్ పనితీరు: 0.03mm నడుస్తున్న సమాంతరత, 0.05mm నిలువుత్వం మరియు ± 0.02mm రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం, ప్రామాణిక మీడియం-ప్రెసిషన్ ఆటోమేషన్ పొజిషనింగ్ అవసరాలను పూర్తిగా తీరుస్తుంది.

     -- డ్యూయల్-సైడ్ హై-ప్రెసిషన్ మౌంటు: పైభాగం ద్వారా రంధ్రాలు మరియు దిగువన నొక్కిన రంధ్రాలు, అలాగే ఖచ్చితమైన స్థాన పిన్ హోల్స్‌తో అమర్చబడి ఉంటుంది. పాజిటివ్ మరియు రివర్స్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, వేరుచేయడం మరియు తిరిగి కలపడం తర్వాత అధిక పునరావృత మౌంటు ఖచ్చితత్వానికి హామీ ఇస్తుంది.

     -- ఫ్లెక్సిబుల్ పైపింగ్ & సెన్సార్ ఇన్‌స్టాలేషన్: విలోమ మరియు అక్షసంబంధ ద్విదిశాత్మక పైపింగ్‌తో అనుకూలమైనది. మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్ కోసం రహస్య స్లయిడర్ గ్రూవ్ డిజైన్‌తో అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, నిర్మాణాత్మక జోక్యం లేకుండా ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది.

     -- సర్దుబాటు చేయగల స్ట్రోక్ & బహుళ-బఫర్ ఎంపికలు: స్థిరమైన కుషనింగ్ కోసం రెండు చివర్లలో ప్రామాణిక పాలియురేతేన్ బఫర్‌లు. 15 మిమీ అల్ట్రా-లాంగ్ ఫైన్ అడ్జస్ట్‌మెంట్ కోసం ఐచ్ఛిక X11 స్పెసిఫికేషన్ మరియు హై-ఫ్రీక్వెన్సీ ఇంపాక్ట్ దృశ్యాల కోసం ఐచ్ఛిక హైడ్రాలిక్ బఫర్‌లతో 5 మిమీ సర్దుబాటు స్ట్రోక్ పర్ ఎండ్ (10 మిమీ మొత్తం స్టాండర్డ్ ట్రిమ్మింగ్ రేంజ్) ఫీచర్‌లు.

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

   1. మోడల్ ఉదాహరణ: MXF12-50-M9BW

   2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     -- MXF8-20: స్విచ్ లేకుండా ప్రామాణిక మోడల్, 8mm బోర్, 20mm స్ట్రోక్, డబుల్ యాక్టింగ్

     -- MXF20-100-2M9B: 20mm బోర్, 100mm లాంగ్ స్ట్రోక్, ద్వంద్వ మాగ్నెటిక్ స్విచ్‌లు బైడైరెక్షనల్ పొజిషన్ మానిటరింగ్ కోసం

     -- MXF16-75-X11: 16mm బోర్, 75mm స్ట్రోక్, 15mm పొడిగించిన స్ట్రోక్ సర్దుబాటు

కోర్ టెక్నికల్ స్పెసిఫికేషన్‌లు (@0.5MPa, డబుల్ యాక్టింగ్)

ప్రధాన పనితీరు & ఉత్పత్తి ప్రయోజనాలు

     -- ఎక్స్‌ట్రీమ్ స్పేస్ సేవింగ్ కోసం అల్ట్రా-థిన్ కాంపాక్ట్ స్ట్రక్చర్: 16~27mm యొక్క అల్ట్రా-తక్కువ శరీర ఎత్తుతో, MXS సిరీస్ కంటే 40% సన్నగా ఉంటుంది, ఇది సంప్రదాయ స్లయిడ్‌లను ఇన్‌స్టాల్ చేయలేని అల్ట్రా-తక్కువ క్లియరెన్స్ పరికరాలు మరియు దట్టమైన మాడ్యులర్ లేఅవుట్ దృశ్యాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.

     -- అధిక దృఢత్వం & స్థిరమైన లాంగ్-స్ట్రోక్ ఆపరేషన్: ఇంటిగ్రేటెడ్ మోనోలిథిక్ బాడీతో జత చేయబడిన క్రాస్ రోలర్ గైడ్ నడుస్తున్న ఖాళీలు మరియు వైకల్యాన్ని తొలగిస్తుంది. ఇది గరిష్టంగా 100 మి.మీ పొడవైన స్ట్రోక్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లింగ్ పరిస్థితులలో జిట్టర్-ఫ్రీ స్థిరమైన ఆపరేషన్‌ను నిర్వహిస్తుంది.

     -- బలమైన అడాప్టబిలిటీతో ద్వంద్వ-వైపుల మౌంటు: టాప్ త్రూ-హోల్ ఫిక్సింగ్ మరియు బాటమ్ ట్యాప్డ్ హోల్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, ఇది పాజిటివ్ మరియు రివర్స్ మౌంటు రెండింటికీ అనుకూలంగా ఉంటుంది. పదేపదే వేరుచేయడం మరియు అసెంబ్లీ తర్వాత అధిక పునరావృత ఖచ్చితత్వాన్ని నిర్ధారించడానికి ఖచ్చితమైన స్థాన పిన్ హోల్స్‌తో అమర్చబడి ఉంటుంది.

     -- ఫ్లెక్సిబుల్ అడ్జస్టబుల్ స్ట్రోక్ & మల్టీ-స్టేషన్ అడాప్టేషన్: ప్రతి ముగింపుకు ప్రామాణిక 5 మిమీ చక్కటి సర్దుబాటు (10 మిమీ మొత్తం ట్రిమ్మింగ్ పరిధి). ఐచ్ఛిక X11 స్పెసిఫికేషన్ 15mm పొడిగించిన స్ట్రోక్ సర్దుబాటును అందిస్తుంది, బహుళ-స్టేషన్ ఆటోమేటెడ్ ప్రాసెస్‌ల కోసం ఖచ్చితమైన స్ట్రోక్ కాలిబ్రేషన్ అవసరాలను తీరుస్తుంది.

     -- తక్కువ నిర్వహణతో చమురు రహిత & సుదీర్ఘ సేవా జీవితం: తక్కువ-ఘర్షణ సీలింగ్ మరియు ఆయిల్-ఫ్రీ ఆపరేటింగ్ డిజైన్‌ను 5 మిలియన్ సైకిళ్లకు పైగా సేవా జీవితంతో స్వీకరిస్తుంది. ఇది శుభ్రమైన పారిశ్రామిక పరిసరాలకు మరియు కనీస రోజువారీ నిర్వహణ అవసరాలతో సాంప్రదాయ ఆటోమేటెడ్ ఉత్పత్తి మార్గాలకు వర్తిస్తుంది.

మౌంటు పద్ధతులు & సాధారణ అప్లికేషన్ దృశ్యాలు

   1. ద్వంద్వ మౌంటు పద్ధతులు

     -- టాప్ మౌంటు: ఎగువ లోడ్ అమరికతో రంధ్రాల ద్వారా పైభాగం ద్వారా పరిష్కరించబడింది. హై-ప్రెసిషన్ పొజిషనింగ్ మరియు స్థిరమైన లోడ్ బేరింగ్ కోసం పొజిషనింగ్ పిన్‌లతో సరిపోలింది.

     -- దిగువ మౌంటు: నేరుగా పరికరాలు ఉపరితల సంస్థాపన కోసం దిగువన నొక్కిన రంధ్రాల ద్వారా పరిష్కరించబడింది. సంస్థ అసెంబ్లీని కలిగి ఉంటుంది మరియు రివర్స్ మౌంటు అప్లికేషన్‌లకు అనువైనది.

   2.విలక్షణ పారిశ్రామిక అప్లికేషన్లు

     -- 3C ఎలక్ట్రానిక్స్ పరిశ్రమ: స్క్రీన్ లామినేషన్, మాడ్యూల్ హ్యాండ్లింగ్, PCB బోర్డ్ బదిలీ, డిటెక్షన్ స్టేషన్ స్విచింగ్ మరియు ప్రెసిషన్ ఎలక్ట్రానిక్ కాంపోనెంట్ పొజిషనింగ్.

     -- ఖచ్చితమైన అసెంబ్లీ ఆటోమేషన్: చిన్న భాగం నొక్కడం, టెర్మినల్ అసెంబ్లీ, స్క్రూ లాకింగ్ ఫిక్చర్ డ్రైవింగ్ మరియు తేలికపాటి టూలింగ్ సైక్లిక్ ఆపరేషన్.

     -- ప్యాకేజింగ్ మెషినరీ: మెటీరియల్ పుషింగ్, కట్టింగ్ టూల్ డ్రైవింగ్, లేబుల్ లామినేటింగ్ మరియు షార్ట్-డిస్టెన్స్ మెటీరియల్‌ని అందించడం.

     -- సాధారణ ఆటోమేషన్ పరికరాలు: ఎక్విప్మెంట్ డోర్ బాడీ స్లైడింగ్, ప్రొడక్షన్ లైన్ స్టేషన్ స్విచింగ్ మరియు మీడియం-లోడ్ హై-ఫ్రీక్వెన్సీ సైక్లిక్ లీనియర్ డ్రైవింగ్.

MXF vs MXH vs MXS | తక్కువ ప్రొఫైల్ & కాంపాక్ట్ స్లయిడ్ టేబుల్ పోలిక

మూడు-దశల త్వరిత ఎంపిక గైడ్

   1. లోడ్ ద్వారా బోర్ సైజు ఎంపిక: వర్క్‌పీస్ బరువు ప్రకారం బోర్ వ్యాసాన్ని సరిపోల్చండి: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. స్థిరమైన దీర్ఘకాలిక ఆపరేషన్‌ను నిర్ధారించడానికి 50% కంటే తక్కువ లోడ్ మార్జిన్‌ను రిజర్వ్ చేయండి.

   2. స్ట్రోక్ నిర్ధారణ: ప్రామాణిక స్ట్రోక్ 10mm నుండి 100mm వరకు ఉంటుంది. దీర్ఘ-స్ట్రోక్ దృశ్యాల కోసం MXF శ్రేణిని ఇష్టపడండి (≥50mm); షార్ట్-స్ట్రోక్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లింగ్ పని పరిస్థితుల కోసం MXH సిరీస్‌ని ఎంచుకోండి.

   3. కాన్ఫిగరేషన్ సరిపోలిక:
     --  స్థానం గుర్తింపు: ఖచ్చితమైన ద్వి దిశాత్మక స్ట్రోక్ పొజిషన్ పర్యవేక్షణ కోసం డ్యూయల్ M9B మాగ్నెటిక్ స్విచ్‌లతో సన్నద్ధం చేయండి.

     -- స్ట్రోక్ ఫైన్ అడ్జస్ట్‌మెంట్: సాధారణ ఉపయోగం కోసం ప్రామాణిక -X10 (5 మిమీ ట్రిమ్మింగ్) ఎంచుకోండి; బహుళ-స్ట్రోక్ ఖచ్చితమైన క్రమాంకనం కోసం -X11 (15 మిమీ పొడిగించిన ట్రిమ్మింగ్) ఎంచుకోండి.

     --  బఫరింగ్ ఆప్టిమైజేషన్: సాంప్రదాయిక ఆపరేషన్ కోసం ప్రామాణిక పాలియురేతేన్ బఫర్‌లను స్వీకరించండి; అధిక-ఫ్రీక్వెన్సీ ప్రభావం మరియు శబ్దం తగ్గింపు దృశ్యాల కోసం హైడ్రాలిక్ బఫర్‌లకు అప్‌గ్రేడ్ చేయండి.

ఒక వాక్య సారాంశం

     SOLH MXF సిరీస్ అల్ట్రా-సన్నని హై-రిజిడిటీ న్యూమాటిక్ స్లయిడ్ టేబుల్‌లో MXS కంటే 40% తక్కువ శరీర ఎత్తు, క్రాస్ రోలర్ హై-రిజిడిటీ గైడ్, డ్యూయల్-సైడ్ మౌంటింగ్ మరియు లాంగ్-స్ట్రోక్ మీడియం-లోడ్ స్టెబిలిటీ, హైట్-పరిమిత హ్యాండ్-ప్రిక్వెన్సీ ఆటోమేషన్ కోసం అధిక ధర-పనితీరు కోర్ సొల్యూషన్‌గా పనిచేస్తుంది.
