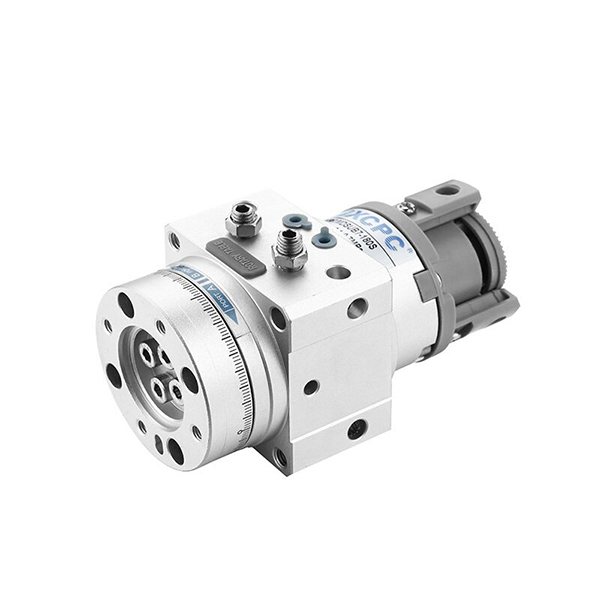

MSUB సిరీస్ వాన్ రోటరీ సిలిండర్ | హై ప్రెసిషన్ కాంపాక్ట్ ఆసిలేటింగ్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH MSUB సిరీస్ అనేది లైట్-లోడ్ ప్రెసిషన్ ఆసిలేటింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడిన హై-ప్రెసిషన్ సింగిల్-వాన్ రోటరీ టేబుల్ సిలిండర్. ఇది ఇంటిగ్రేటెడ్ కాంపాక్ట్ స్ట్రక్చర్, ఫైన్-ట్యూనబుల్ స్వింగ్ యాంగిల్, మల్టీ-సర్ఫేస్ మౌంటు మరియు అల్ట్రా-తక్కువ బ్యాక్‌లాష్ పనితీరును కలిగి ఉంది. 4 సైజు స్పెసిఫికేషన్‌లను కవర్ చేయడం (బోర్ φ10/φ15/φ20/φ30కి అనుగుణంగా), ఇది మానిప్యులేటర్ రొటేషన్, స్మాల్ ఇండెక్సింగ్ పొజిషనింగ్ మరియు వర్క్‌పీస్ ఫ్లిప్పింగ్ స్టేషన్లలో విస్తృతంగా వర్తించబడుతుంది, ఆటోమేటెడ్ ప్రెసిషన్ ప్రొడక్షన్ లైన్‌ల కోసం ప్రధాన స్రవంతి హై-ప్రెసిషన్ స్వింగ్ సొల్యూషన్‌గా పనిచేస్తుంది.

  1.1 ఇంటిగ్రేటెడ్ రోటరీ టేబుల్ & సిలిండర్ స్ట్రక్చర్

     రోటరీ ప్లాట్‌ఫారమ్ మరియు డ్రైవింగ్ సిలిండర్ యొక్క ఇంటిగ్రేటెడ్ డిజైన్ మెరుగైన మొత్తం దృఢత్వంతో గేర్ క్లియరెన్స్‌ను పూర్తిగా తొలగిస్తుంది. స్టాండర్డ్ మోడల్ అల్ట్రా-తక్కువ రనౌట్ టాలరెన్స్‌ను సాధిస్తుంది, అయితే అప్‌గ్రేడ్ చేసిన MSUA హై-ప్రెసిషన్ వెర్షన్ ≤0.03mm లోపల ప్లాట్‌ఫారమ్ వబుల్ ఖచ్చితత్వాన్ని అందిస్తుంది, స్థిరమైన మరియు పునరావృతమయ్యే ఖచ్చితత్వ స్థానాలను నిర్ధారిస్తుంది.

 1.2 హై-లోడ్ సింగిల్ వేన్ డిజైన్

     ఆప్టిమైజ్ చేయబడిన సింగిల్-వేన్ స్ట్రక్చరల్ లేఅవుట్‌ను స్వీకరించడం, సిలిండర్ చిన్న వాల్యూమ్ మరియు తక్కువ బరువును కలిగి ఉంటుంది. దీని లోడ్ సామర్థ్యం అదే పరిమాణంలోని సాంప్రదాయ CRB1 సిరీస్ సిలిండర్‌ల కంటే 2~3 రెట్లు ఎక్కువ, సూక్ష్మీకరణ మరియు అధిక-టార్క్ అవుట్‌పుట్‌ను ఏకకాలంలో గ్రహించడం.

  1.3 ఖచ్చితంగా సర్దుబాటు చేయగల స్వింగ్ యాంగిల్

     • ప్రామాణిక స్ట్రోక్: విభిన్న భ్రమణ డిమాండ్ల కోసం 90° / 180° ఐచ్ఛికం.

     • ఫైన్ అడ్జస్ట్‌మెంట్ టాలరెన్స్: సింగిల్-వాన్ డిజైన్ రెండు చివర్లలో ±5° ఫైన్ ట్యూనింగ్‌కు మద్దతు ఇస్తుంది; డ్యూయల్-వాన్ రకం ±2.5° ఫైన్ ట్యూనింగ్‌కు మద్దతు ఇస్తుంది.

     • పొజిషనింగ్ ఖచ్చితత్వం: 90°±10′ / 180°±10′ యొక్క కఠినమైన స్వింగ్ యాంగిల్ టాలరెన్స్, హై-ప్రెసిషన్ ఇండెక్సింగ్ మరియు ఫ్లిప్పింగ్ అవసరాలను తీరుస్తుంది.

 1.4 సౌకర్యవంతమైన మౌంటు & పైపింగ్ ఎంపికలు

     • పైపింగ్ మోడ్: సైడ్ పైపింగ్ మరియు అక్షసంబంధ పైపింగ్ ఐచ్ఛికం; మాగ్నెటిక్ స్విచ్-అమర్చిన మోడల్‌లు స్థిరమైన సిగ్నల్ సముపార్జన కోసం సైడ్ పైపింగ్‌కు మాత్రమే మద్దతు ఇస్తాయి.

     • మౌంటు మోడ్: మల్టీ-ఫేస్ ఫ్లాంజ్ స్ట్రక్చర్ ఓమ్ని-డైరెక్షనల్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, పరికరాల అంతర్గత స్థలాన్ని సమర్థవంతంగా ఆదా చేస్తుంది మరియు కాంపాక్ట్ లేఅవుట్ దృశ్యాలకు అనుగుణంగా ఉంటుంది.

  1.5 తక్కువ లీకేజీ & సుదీర్ఘ సేవా జీవితం

     అంతర్గత మరియు బాహ్య గాలి లీకేజీని తగ్గించడానికి అనుకూలీకరించిన ప్రత్యేక సీలింగ్ నిర్మాణాన్ని స్వీకరించడం. ప్రామాణిక చమురు రహిత ఆపరేషన్ డిజైన్ శుభ్రమైన ఉత్పత్తి వాతావరణాలకు మరియు సాధారణ పారిశ్రామిక పని పరిస్థితులకు అనుగుణంగా ఉంటుంది, నిర్వహణ ఖర్చులను తగ్గించడం మరియు నిరంతర సేవా జీవితాన్ని పొడిగించడం.

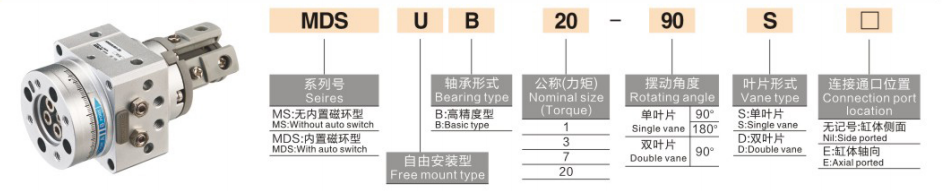

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా ఉదాహరణలు: MSUB7-180S, MDSUB20-90S

  2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • ప్రామాణిక నాన్-మాగ్నెటిక్ మోడల్: MSUB7-180S (పరిమాణం 7, 180° స్వింగ్ కోణం, అయస్కాంత వలయం లేకుండా)

     • మాగ్నెటిక్ ఫీడ్‌బ్యాక్ మోడల్: MDSUB20-90S (సైజు 20, 90° స్వింగ్ కోణం, స్విచ్ ఇన్‌స్టాలేషన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్)

3. సాధారణ సాంకేతిక పారామితులు (20℃, ప్రామాణిక స్థితి)

  3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: ద్విపాత్రాభినయం సింగిల్ వేన్

     • పని చేసే ద్రవం: సంపీడన గాలి (చమురు రహిత ఆపరేషన్)

     • పరిసర ఉష్ణోగ్రత: 5℃~60℃

     • పని ఒత్తిడి పరిధి: పరిమాణం 1: 0.2~0.7MPa; పరిమాణం 3/7: 0.15~0.7MPa; పరిమాణం 20: 0.15~1.0MPa

     • స్వింగ్ సమయం (@0.5MPa): 0.07~0.3సె/90° (సర్దుబాటు)

     • బేరింగ్ రకం: అధిక-లోడ్ స్లైడింగ్ బేరింగ్

  3.2 కీ పనితీరు పారామితి పట్టిక

4. కోర్ కాన్ఫిగరేషన్ & ఎంపిక మార్గదర్శకాలు

  4.1 పరిమాణం ఎంపిక (టార్క్ & లోడ్ ఆధారంగా)

     • పరిమాణం 1 (φ10): 0.3N·m టార్క్ అవుట్‌పుట్, మైక్రో అల్ట్రా-లైట్ లోడ్ (≤1kg) మరియు హై-ఫ్రీక్వెన్సీ ప్రెసిషన్ రోటరీ మోషన్ దృశ్యాలకు అనుకూలం.

     • పరిమాణం 3 (φ15): 0.7N·m టార్క్ అవుట్‌పుట్, రోబోటిక్ ఆర్మ్ జాయింట్ రొటేషన్ వంటి చిన్న లైట్-లోడ్ (1~3kg) అప్లికేషన్‌లకు అనువైనది.

     • పరిమాణం 7 (φ20): 0.9N·m టార్క్ అవుట్‌పుట్, చిన్న మరియు మధ్యస్థ లోడ్ (3~5kg) ఇండెక్సింగ్ పొజిషనింగ్ మరియు వర్క్‌పీస్ ఫ్లిప్పింగ్ స్టేషన్‌లకు సరిగ్గా సరిపోతుంది.

     • పరిమాణం 20 (φ30): 2.9N·m అధిక టార్క్ అవుట్‌పుట్, మీడియం హెవీ-లోడ్ (5~10kg) హెవీ-డ్యూటీ రోటరీ పొజిషనింగ్ టాస్క్‌లకు వర్తిస్తుంది.

  4.2 యాంగిల్ & ప్రెసిషన్ ఎంపిక

     • 90° స్వింగ్ యాంగిల్: రైట్ యాంగిల్ ఫ్లిప్పింగ్ మరియు డైరెక్షనల్ స్విచింగ్ కోసం రూపొందించబడింది, వర్క్‌పీస్ లోడింగ్/అన్‌లోడింగ్ మరియు 90° స్టీరింగ్ పొజిషనింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

     • 180° స్వింగ్ యాంగిల్: హాఫ్-సైకిల్ రొటేషన్ మరియు వర్క్‌పీస్ ఫ్లిప్పింగ్, 180° రివర్స్ పొజిషనింగ్ మరియు బైడైరెక్షనల్ స్టేషన్ స్విచింగ్‌కు అనుకూలం.

     • హై-ప్రెసిషన్ అప్‌గ్రేడ్: ప్లాట్‌ఫారమ్ వోబుల్ ఖచ్చితత్వంతో ≤0.03 మిమీతో అల్ట్రా-హై ప్రెసిషన్ అవసరాల కోసం MSUA సిరీస్‌ని ఎంచుకోండి.

  4.3 మాగ్నెటిక్ స్విచ్ కాన్ఫిగరేషన్

     • MSUB (అయస్కాంతం కానిది): మాగ్నెటిక్ రింగ్ లేని ప్రాథమిక ఆర్థిక వెర్షన్, సిగ్నల్ ఫీడ్‌బ్యాక్ డిమాండ్ లేకుండా సాధారణ సైక్లిక్ మోషన్ కోసం ఖర్చుతో కూడుకున్నది.

     • MDSUB (అయస్కాంతం): అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, D-T791/D-T792 మాగ్నెటిక్ స్విచ్‌లతో ఏకపక్షంగా సర్దుబాటు చేయగల సెన్సింగ్ పొజిషన్‌లకు అనుకూలంగా ఉంటుంది, ఆటోమేటెడ్ PLC సిగ్నల్ లింకేజ్ నియంత్రణకు మద్దతు ఇస్తుంది.

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • ఖచ్చితమైన రోబోటిక్ సిస్టమ్స్: చిన్న రోబోట్ జాయింట్ రొటేషన్ మరియు ఎండ్-ఎఫెక్టర్ స్వింగింగ్‌కు వర్తించబడుతుంది, ఇందులో తేలికైన, కాంపాక్ట్ సైజు మరియు అధిక పొజిషనింగ్ రిపీటబిలిటీ ఉంటుంది.

     • ఆటోమేటెడ్ ఇండెక్సింగ్ స్టేషన్లు: ఎలక్ట్రానిక్స్ మరియు చిన్న గృహోపకరణ పరిశ్రమలలో 90°/180° ప్రెసిషన్ ఇండెక్సింగ్, డిటెక్షన్ పొజిషనింగ్ మరియు అసెంబ్లీ స్టేషన్ పొజిషనింగ్ కోసం పర్ఫెక్ట్.

     • వర్క్‌పీస్ ఫ్లిప్పింగ్ & స్టీరింగ్: కన్వేయర్ లైన్‌లపై లైట్-లోడ్ వర్క్‌పీస్ (≤10kg) యొక్క ఫ్లిప్పింగ్ మరియు దిశ మార్పిడికి అనువైనది, జీరో-బ్యాక్‌లాష్ మరియు తక్కువ-ఇంపాక్ట్ మృదువైన భ్రమణాన్ని సాధించడం.

     • చిన్న రోటరీ ప్లాట్‌ఫారమ్‌లు: మైక్రో రొటేటింగ్ ప్లాట్‌ఫారమ్‌లు, లేబుల్ ప్రింటింగ్ మరియు మార్కింగ్ స్టేషన్ రొటేషన్‌లో, ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ మరియు తక్కువ నిర్వహణ కష్టంతో విస్తృతంగా ఉపయోగించబడుతుంది.

6. MSUB vs CRB2 / CRBU2 సిరీస్ త్వరిత పోలిక

7. 3-దశల త్వరిత ఎంపిక గైడ్

     1. పరిమాణం ఎంపిక: భద్రతా కారకం ≥2తో వర్క్‌పీస్ బరువు మరియు భ్రమణ వ్యాసార్థం ఆధారంగా టార్క్‌ను లెక్కించండి. లోడ్ ≤1kg కోసం పరిమాణం 1, 1~3kg కోసం పరిమాణం 3, 3~5kg కోసం పరిమాణం 7, 5~10kg కోసం పరిమాణం 20 ఎంచుకోండి.

     2. కోణం ఎంపిక: కుడి-కోణం తిప్పడం మరియు స్టీరింగ్ కోసం 90° స్వింగ్ కోణాన్ని ఎంచుకోండి; హాఫ్-సైకిల్ ఫ్లిప్పింగ్ మరియు రివర్స్ పొజిషనింగ్ కోసం 180° స్వింగ్ యాంగిల్‌ని ఎంచుకోండి.

     3. ఫంక్షనల్ ఎంపిక: సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు PLC అనుసంధానం కోసం మాగ్నెటిక్ రింగ్‌తో MDSUBని ఎంచుకోండి; అల్ట్రా-హై ప్రెసిషన్ పొజిషనింగ్ డిమాండ్‌ల కోసం MSUA సిరీస్‌కి అప్‌గ్రేడ్ చేయండి.

ఒక వాక్య సారాంశం

     SOLH MSUB సిరీస్ కాంపాక్ట్ వేన్ రోటరీ సిలిండర్ ఇంటిగ్రేటెడ్ హై-ప్రెసిషన్ టేబుల్ డిజైన్, అడ్జస్టబుల్ స్వింగ్ యాంగిల్ మరియు అధిక లోడ్ కెపాసిటీని కలిగి ఉంది, తక్కువ బ్యాక్‌లాష్, హై-స్టెబిలిటీ మరియు స్పేస్-సేవింగ్ ప్రెసిషన్ రోటరీ సొల్యూషన్‌లను 10kg-స్థాయి లైట్-లోడ్ ఆటోమేటెడ్ ఫ్లిప్పింగ్ మరియు ఇండెక్సింగ్ స్టేషన్‌లకు అందిస్తుంది.
