బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

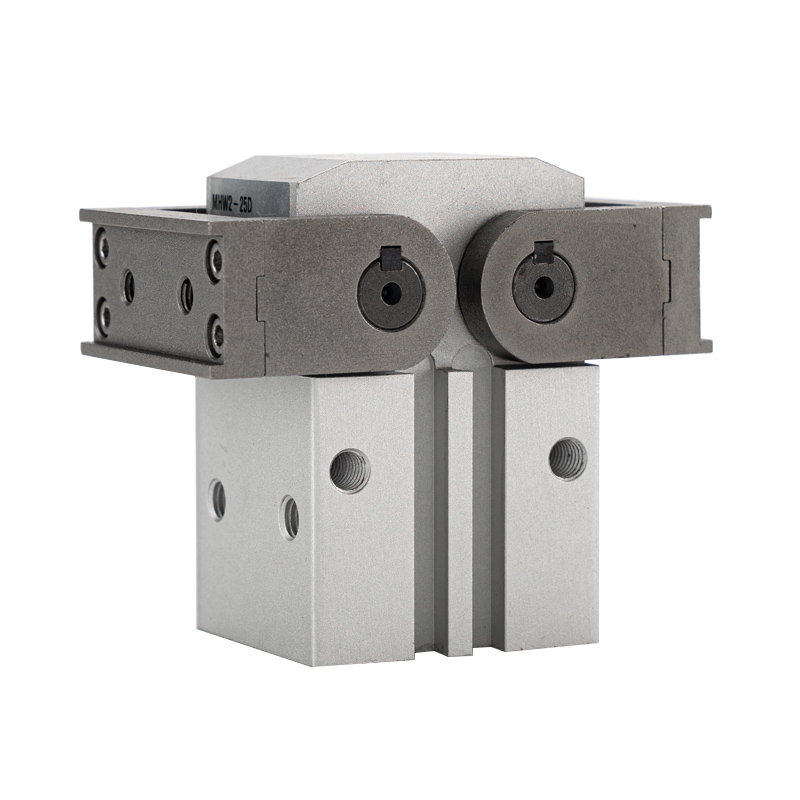

SOLH MHW2 సిరీస్ మొత్తం 180° ఓపెనింగ్ యాంగిల్తో ర్యాక్ & పినియన్ నడిచే 2-జా స్వింగ్ గ్రిప్పర్. ప్రధాన బలాలు: ఖచ్చితమైన గేర్ సింక్రోనస్ కదలిక, అల్ట్రా-వైడ్ 180° స్వింగ్ యాంగిల్, స్పేస్-సేవింగ్ అవుట్లైన్, ఫోర్-సైడ్ సెన్సార్ మౌంటు స్లాట్లు మరియు డస్ట్ ప్రూఫ్ మన్నికైన నిర్మాణం. వర్క్పీస్ ఫ్లిప్పింగ్, లోడ్/అన్లోడ్ చేయడం, పెద్ద-సైజ్ పార్ట్ గ్రిప్పింగ్ మరియు పరిమిత-స్పేస్ స్టేషన్ల కోసం విస్తృతంగా స్వీకరించబడింది మరియు పెద్ద యాంగిల్ స్వింగ్ గ్రిప్పర్ అప్లికేషన్ల కోసం ప్రధాన స్రవంతి ఎంపిక అవుతుంది.
-- వర్కింగ్ ప్రిన్సిపల్: సిలిండర్ సింక్రోనస్ రొటేషన్ కోసం పినియన్ని డ్రైవ్ చేయడానికి రాక్ను నెట్టివేస్తుంది; రెండు దవడలు సుష్టంగా ఊగుతాయి. గేర్ మెషింగ్ ఆఫ్సెట్ విచలనం లేకుండా అద్భుతమైన సమకాలీకరణ, ఏకరీతి బిగింపు శక్తిని నిర్ధారిస్తుంది.
-- స్వింగ్ లక్షణం: ప్రతి దవడ 90° వరకు తిరుగుతుంది, మొత్తం ద్వైపాక్షిక ఓపెనింగ్ 180°. పూర్తిగా తెరిచిన దవడలు సిలిండర్ శరీరానికి లంబంగా ఉంటాయి, కనీస ప్రొజెక్షన్ స్థలాన్ని ఆక్రమిస్తాయి, మెకానికల్ ఎగవేత అవసరమయ్యే మెటీరియల్ హ్యాండ్లింగ్కు అనువైనది.
-- శరీర లేఅవుట్: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో కూడిన స్క్వేర్ హార్డ్ యానోడైజ్డ్ అల్యూమినియం హౌసింగ్. నాలుగు-వైపుల (ఎగువ/దిగువ/ఎడమ/కుడి) సెన్సార్ గ్రూవ్లు M9B / A93 మాగ్నెటిక్ స్విచ్ల డైరెక్ట్ ఫిట్టింగ్, అనియంత్రిత సెన్సార్ అమరికకు మద్దతు ఇస్తుంది.
-- మెటీరియల్ & రక్షణ: హార్డ్ ఆక్సీకరణ సిలిండర్, అధిక-బలం కలిగిన అల్లాయ్ స్టీల్ దవడలు మరియు డస్ట్ ప్రూఫ్ సీలింగ్ నిర్మాణం. ఇరుకైన క్లియరెన్స్ విదేశీ పదార్థం చొరబాట్లను నిరోధిస్తుంది, మురికి వర్క్షాప్ పరిస్థితులలో స్థిరమైన పనితీరు మరియు పొడిగించిన సేవా జీవితాన్ని నిరోధిస్తుంది.
-- ఆపరేషన్ మోడ్: డబుల్ యాక్టింగ్ (D). దవడ తెరవడం మరియు మూసివేయడాన్ని గ్రహించడానికి ద్వి దిశాత్మక సిలిండర్ థ్రస్ట్ ముందుకు/రివర్స్ గేర్ భ్రమణాన్ని నడుపుతుంది.

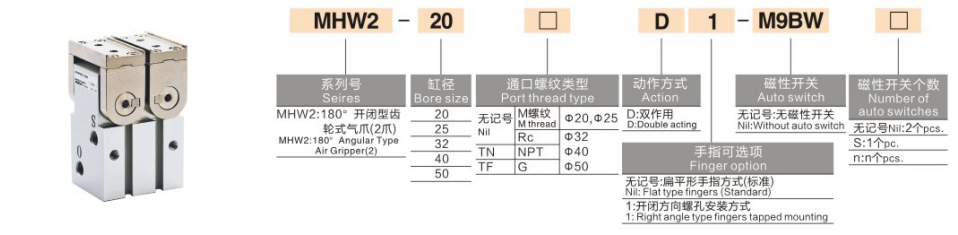

1. మోడల్ ఉదాహరణ:MHW2-32D-M9BW
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| MHW2 |
సిరీస్ కోడ్ |
180° ర్యాక్ & పినియన్ స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ |
|
32 |
బోర్ పరిమాణం (మిమీ) |
20 / 25 / 32 / 40 / 50 |
|
D |
ఆపరేషన్ మోడ్ |
D = ప్రామాణిక డబుల్ నటన |
| -M9BW |
మాగ్నెటిక్ స్విచ్ ఎంపిక |
ఐచ్ఛికం, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో సరిపోలింది |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- MHW2-25D: బోర్ 25, మాగ్నెటిక్ స్విచ్ లేకుండా డబుల్ యాక్టింగ్ బేసిక్ మోడల్
-- MHW2-40D-M9B: బోర్ 40, డబుల్ యాక్టింగ్ M9B మాగ్నెటిక్ స్విచ్తో అమర్చబడింది
|
పారామీటర్ అంశం |
MHW2-20 |
MHW2-25 |
MHW2-32 |
MHW2-40 |
MHW2-50 |
| బోర్ (మి.మీ) |
20 |
25 |
32 |
40 |
50 |
| బిగింపు టార్క్ (N・m) |
0.30 |
0.73 |
1.61 |
3.70 |
8.27 |
| సింగిల్ జా స్వింగ్ యాంగిల్ |
90° |
90° |
90° |
90° |
90° |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.1~0.6MPa (సిఫార్సు చేయబడింది:0.4~0.5MPa) |
|
|
|
|
| పరిసర ఉష్ణోగ్రత |
-10 ~ +60℃ (మాగ్నెటిక్ స్విచ్లతో అమర్చినప్పుడు 0~+60℃) |
|
|
|
|
| లూబ్రికేషన్ |
చమురు రహిత స్వీయ కందెన |
|
|
|
|
| నికర బరువు (గ్రా) |
300 |
510 |
905 |
2135 |
5100 |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
Rc1/8 |
Rc1/8 |
Rc1/8 |
Rc1/4 |
Rc1/4 |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ (cpm) |
60 |
60 |
30 |
30 |
30 |
1. 180° అల్ట్రా-వైడ్ స్వింగ్ యాంగిల్ & అద్భుతమైన స్థల వినియోగం
-- దవడలు పూర్తిగా తెరుచుకునేటప్పుడు శరీరానికి నిలువుగా ఉంటాయి, సిలిండర్ ప్రొజెక్టెడ్ స్పేస్ను మాత్రమే ఆక్రమిస్తాయి, ఇరుకైన స్టేషన్లకు అనుకూలం మరియు వర్క్పీస్ ఎగవేత & ఫ్లిప్పింగ్ కదలిక అవసరం.
2. హై ప్రెసిషన్ గేర్ సింక్రోనస్ ట్రాన్స్మిషన్
-- ర్యాక్ & పినియన్ మెషింగ్ డ్రైవ్, సింక్రోనస్ ఎర్రర్ ≤0.1°, బ్యాలెన్స్డ్ సిమెట్రికల్ క్లాంపింగ్, ఏకపక్ష శక్తి వల్ల వర్క్పీస్ జారడాన్ని సమర్థవంతంగా నివారిస్తుంది.
3. 360° ఫ్లెక్సిబుల్ సెన్సార్ లేఅవుట్
-- అన్ని-దిశల స్థాన పర్యవేక్షణ, అనుకూలమైన ఇన్స్టాలేషన్ మరియు ఏదైనా మౌంటు ఓరియంటేషన్ కోసం కమీషనింగ్ సాధించడానికి మాగ్నెటిక్ స్విచ్లను నాలుగు శరీర ఉపరితలాలపై అమర్చవచ్చు.
4. కఠినమైన వాతావరణం కోసం దుమ్ము-నిరోధక నిర్మాణం
-- ఆప్టిమైజ్ చేయబడిన సీలింగ్ మరియు చిన్న అంతర్గత గ్యాప్ బ్లాక్ డస్ట్ ఇన్గ్రెస్; యాంత్రిక సేవా జీవితం ≥5 మిలియన్ సైకిల్స్, దీర్ఘకాలిక హై-సైకిల్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లకు స్థిరంగా ఉంటుంది.
1. మౌంటు ఐచ్ఛికాలు
-- యాక్సియల్ క్షితిజ సమాంతర మౌంటు: అసెంబ్లీ లైన్ లోడింగ్ & అన్లోడింగ్ కోసం క్షితిజసమాంతర బిగింపు
-- రేఖాంశ నిలువు మౌంటు: వర్క్పీస్ ఫ్లిప్పింగ్ స్టేషన్ల కోసం వర్టికల్ లిఫ్టింగ్
-- పార్శ్వ వైపు మౌంటు: ఇరుకైన పరిమిత పరికరాల స్థలం కోసం సైడ్ బిగింపు
2. సాధారణ అప్లికేషన్ దృశ్యాలు
-- ఎలక్ట్రానిక్స్ & గృహోపకరణం: గ్రిప్పింగ్ మరియు ఫ్లిప్పింగ్ హౌసింగ్లు, ప్యానెల్లు మరియు పెద్ద-పరిమాణ భాగాలు
-- ఆటోమోటివ్ భాగాలు: ల్యాంప్ హౌసింగ్లు, ఇంటీరియర్ ట్రిమ్లు మరియు చిన్న కాస్టింగ్ల రవాణా
-- లాజిస్టిక్స్ & ప్యాకేజింగ్: హ్యాండ్లింగ్ బాక్స్లు, ప్యాలెట్లు మరియు బారెల్ మెటీరియల్స్
-- మెషిన్ & ఇంజెక్షన్ మోల్డింగ్ ఆటోమేషన్: మెషిన్ టూల్స్ మరియు మోల్డింగ్ మెషీన్ల నుండి పెద్ద వర్క్పీస్లను ఎంచుకోవడం
| పోలిక అంశం |
MHW2 గేర్ 180° స్వింగ్ గ్రిప్పర్ |
MHY2 క్యామ్ 180° స్వింగ్ గ్రిప్పర్ |
MHT2 స్వీయ-లాకింగ్ గ్రిప్పర్ని టోగుల్ చేయండి |
| కోర్ మెరిట్లు |
వైడ్ స్వింగ్ యాంగిల్, హై సింక్రొనైజేషన్, స్పేస్ సేవింగ్ |
అల్ట్రా-లైట్ కాంపాక్ట్, చిన్న బోర్ కోసం తక్కువ ఖర్చుతో కూడుకున్నది |
పవర్-ఆఫ్ హోల్డింగ్, భారీ లోడ్ కోసం అల్ట్రా-హై టార్క్ |
| డ్రైవింగ్ మెకానిజం |
ర్యాక్ & పినియన్ గేర్ |
కామ్ లింకేజ్ |
జాయింట్ లింకేజీని టోగుల్ చేయండి |
| మొత్తం స్వింగ్ యాంగిల్ |
ద్వైపాక్షిక 180° (దవడకు 90°) |
ద్వైపాక్షిక 180° (దవడకు 90°) |
సుమారు 30° పివోట్ స్వింగ్ |
| శక్తి నష్టం స్వీయ-లాక్ |
❌ లాకింగ్ ఫంక్షన్ లేదు |
❌ లాకింగ్ ఫంక్షన్ లేదు |
✅ మెకానికల్ స్వీయ-లాక్ బిగింపు నిర్వహించబడుతుంది |
| బోర్ కవరేజ్ |
φ20 ~ 50 |
φ10 ~ 25 |
φ32 ~ 63 |
| తగిన లోడ్ |
1 ~ 20kg మధ్యస్థ లోడ్ |
0.5 ~ 5kg లైట్ లోడ్ |
5 ~ 50 కిలోల భారీ లోడ్ |
| ఖర్చు స్థాయి |
మీడియం, మంచి ధర పనితీరు |
తక్కువ, చిన్న బోరుకు ప్రాధాన్యతనిస్తుంది |
మీడియం-హై, డెడికేటెడ్ హెవీ డ్యూటీ మోడల్ |
| ఉత్తమ అప్లికేషన్ |
మీడియం లోడ్, పెద్ద స్వింగ్ కోణం, పరిమిత సంస్థాపన స్థలం |
చిన్న-పరిమాణ లైట్ లోడ్, బడ్జెట్ సెన్సిటివ్ ప్రాజెక్ట్లు |
కఠినమైన యాంటీ-డ్రాప్ భద్రతా అవసరాలతో భారీ వర్క్పీస్ |
1. వర్క్పీస్ మాస్ ఆధారంగా బోర్ ఎంపిక
-- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. రిజర్వ్ ≥30% లోడ్ భద్రతా మార్జిన్.
2. స్వింగ్ కోణం ధృవీకరణ
-- ప్రామాణిక సింగిల్ దవడ స్వింగ్ కోణం 90°, మొత్తం ఓపెనింగ్ 180°. వర్క్పీస్ పరిమాణం మరియు ఎగవేత ప్రయాణానికి అనుగుణంగా తగిన క్లియరెన్స్ను నిర్ధారించండి.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- పొజిషన్ సిగ్నల్ ఫీడ్బ్యాక్: ఇన్స్టాలేషన్ ఓరియంటేషన్తో సంబంధం లేకుండా ఫ్లెక్సిబుల్ లేఅవుట్ కోసం M9B సిరీస్ మాగ్నెటిక్ స్విచ్లతో నాలుగు-వైపుల మౌంటు స్లాట్లను ఉపయోగించండి.
-- మురికి వర్క్షాప్ వాతావరణం: ఉన్నతమైన డస్ట్ ప్రూఫ్ సీలింగ్ నిర్మాణం కారణంగా MHW2కి ప్రాధాన్యత ఇవ్వండి.
SOLH MHW2 ర్యాక్ & పినియన్ 180° స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ నాలుగు-వైపుల మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ మరియు డస్ట్ ప్రూఫ్ సీలింగ్తో గేర్ సింక్రోనస్ ట్రాన్స్మిషన్ను స్వీకరిస్తుంది, మీడియం లోడ్ వర్క్పీస్ ఫ్లిప్పింగ్ మరియు మెటీరియల్ హ్యాండ్లింగ్కు మద్దతు ఇస్తుంది; ప్యాకేజింగ్, ఆటోమోటివ్ మరియు సాధారణ ఆటోమేషన్ పరిమిత-స్పేస్ స్టేషన్ల కోసం ఆదర్శవంతమైన స్థలాన్ని ఆదా చేసే స్వింగ్ గ్రిప్పర్.
