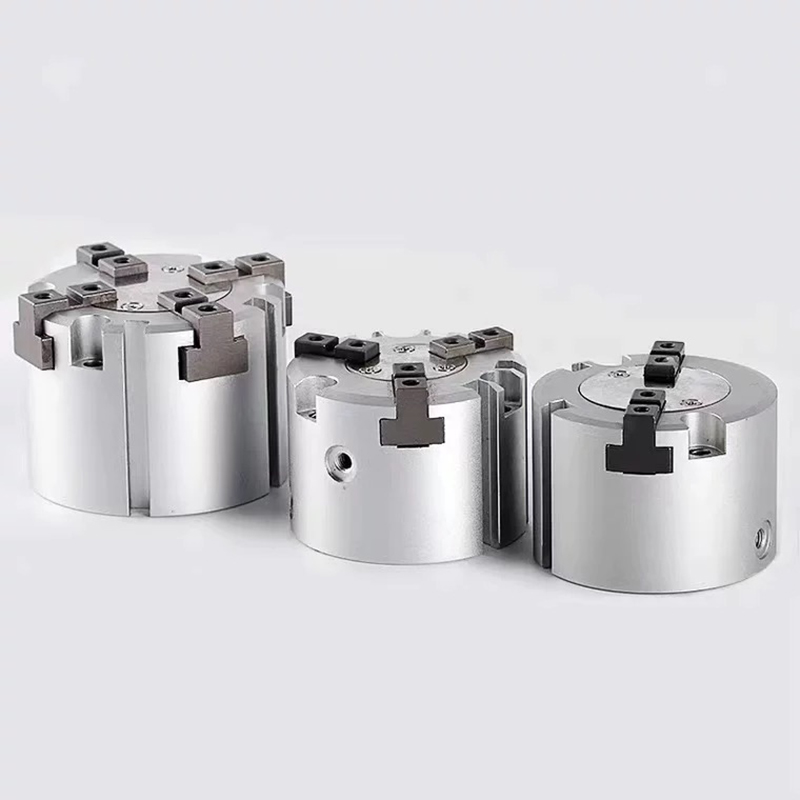

MHS3 / MHS4 సిరీస్ కాన్సెంట్రిక్ న్యూమాటిక్ గ్రిప్పర్ (వెడ్జ్ క్యామ్ హాలో సెంటరింగ్ చక్)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

సిరీస్ అవలోకనం

     -- MHS3: వెడ్జ్ క్యామ్‌తో నడిచే 3-దవడ కేంద్రీకృత సమాంతర గ్రిప్పర్. అల్ట్రా-హై కోక్సియాలిటీతో షాఫ్ట్‌లు, డిస్క్‌లు మరియు వృత్తాకార వర్క్‌పీస్‌లను బిగించడం కోసం రూపొందించబడింది.

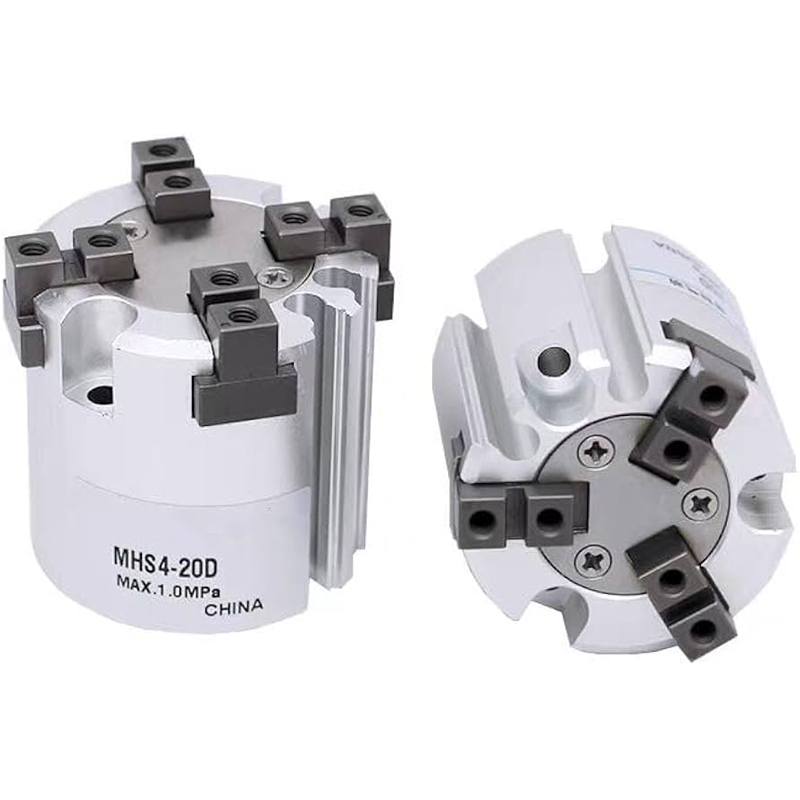

     -- MHS4: చదరపు, దీర్ఘచతురస్రాకార మరియు క్రమరహిత భాగాల కోసం 4-దవడ ఆర్తోగోనల్ సమాంతర గ్రిప్పర్, విక్షేపం మరియు టిల్టింగ్‌ను నిరోధించడానికి స్థిరమైన బిగింపు.

     -- డ్రైవ్ మోడ్: డబుల్ యాక్టింగ్ (D) ప్రామాణికంగా; ఒకే నటన సాధారణంగా మూసివేయబడింది / సాధారణంగా ఓపెన్ ఐచ్ఛికం.

     -- నిర్మాణం: వెడ్జ్ క్యామ్ ట్రాన్స్‌మిషన్, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, సెంట్రల్ హాలో త్రూ బోర్, అధిక దృఢత్వం గల దుస్తులు-నిరోధక నిర్మాణం, చమురు రహిత ఆపరేషన్.

     -- స్థాన ఖచ్చితత్వం: రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.01mm, ఆఫ్‌సెట్ లేకుండా స్థిరమైన సెంట్రల్ పొజిషనింగ్.

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

  1. వెడ్జ్ కామ్ హై-ప్రెసిషన్ సెల్ఫ్ సెంటరింగ్

     -- అన్ని దవడలు సమకాలీనంగా తెరుచుకుంటాయి మరియు ఒకేలా కేంద్ర బిందువును పంచుకుంటాయి; వృత్తాకార భాగాలు విపరీతత లేకుండా స్వయంచాలక కేంద్రీకరణను గ్రహించాయి.

  2. రంధ్రం ద్వారా సెంట్రల్ బోలు

     -- గాలి గొట్టాలు, ఫైబర్ ఆప్టిక్స్ లేదా ఎజెక్టర్ పిన్‌ల రూటింగ్‌ను అనుమతిస్తుంది; స్లీవ్ వర్క్‌పీస్‌లు, షాఫ్ట్ భాగాలు మరియు త్రూ-టైప్ బ్లాంకింగ్ ప్రాసెస్‌లకు అనుకూలం.

  3. కాంపాక్ట్ తక్కువ ప్రొఫైల్ తేలికైన శరీరం

     -- చిన్న మొత్తం ఎత్తు, రోబోట్ ఎండ్ ఎఫెక్టర్‌లో దట్టమైన ఇన్‌స్టాలేషన్ లేఅవుట్‌కు అనువైనది.

  4. పార్శ్వ శక్తికి బలమైన ప్రతిఘటన

     -- ఎక్స్‌టర్నల్ లోడ్ ఫోర్స్‌తో ప్రెస్-ఫిట్టింగ్, ప్లగ్గింగ్ ఆపరేషన్‌లు మరియు మెషిన్ టూల్ లోడ్ కోసం పర్ఫెక్ట్.

  5. అన్ని బోర్ పరిమాణాల కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్

     -- పూర్తిగా తెరిచిన / పూర్తిగా మూసివేయబడిన స్థితిని గుర్తించడానికి M9B / M9BW సిరీస్ మాగ్నెటిక్ స్విచ్‌లతో అనుకూలమైనది.

  6. పూర్తి బోర్ పరిధి: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 మిమీ

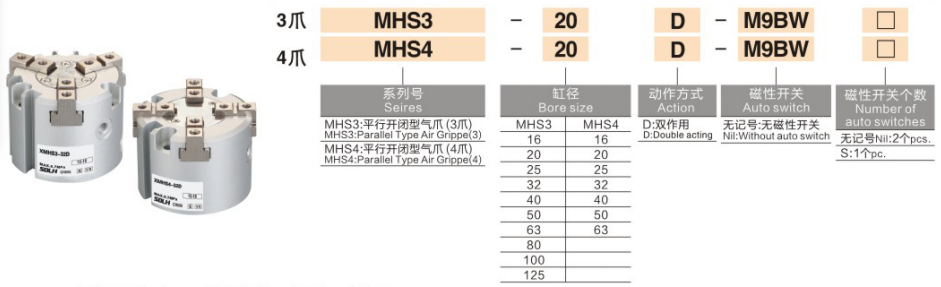

మోడల్ నామకరణ నియమాన్ని పూర్తి చేయండి

  1. మోడల్ ఉదాహరణ: MHS3-32D-M9BW

  2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

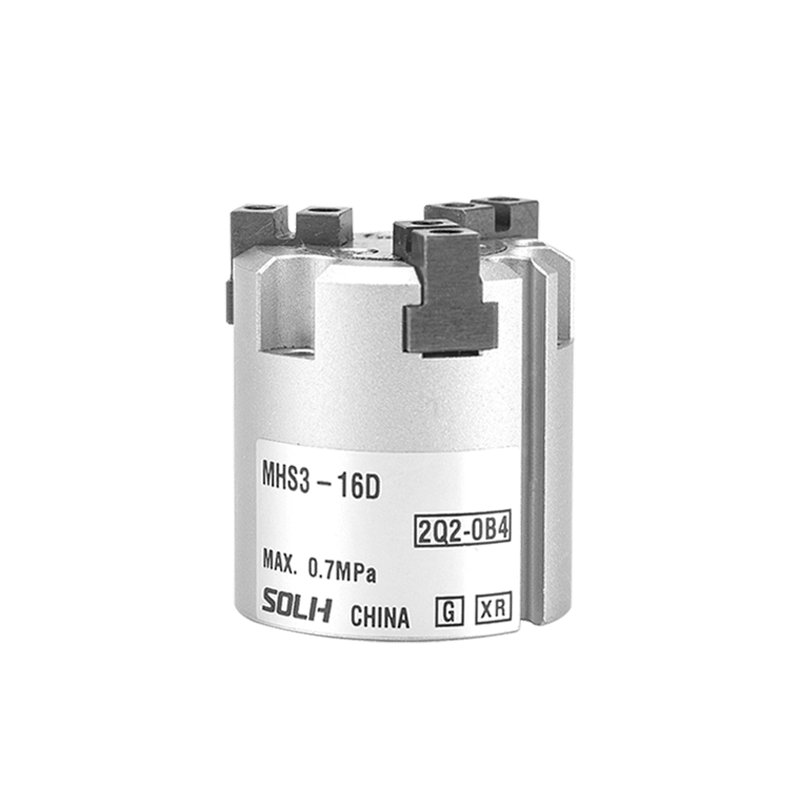

     -- MHS3-25D: 3-దవడ, φ25, డబుల్ యాక్టింగ్, అయస్కాంత స్విచ్ లేకుండా

     -- MHS4-40D-2M9B: 4-దవడ, φ40, డబుల్ యాక్టింగ్, డ్యూయల్ M9B మాగ్నెటిక్ స్విచ్‌లతో అమర్చబడింది

సాధారణ ప్రామాణిక సాంకేతిక లక్షణాలు (పరీక్ష ఒత్తిడి: 0.5MPa)

  1. సాధారణ పారామితులు

     -- ఆపరేటింగ్ ప్రెజర్ రేంజ్: 0.15 ~ 0.6 MPa

     -- పరిసర ఉష్ణోగ్రత: -10 ~ 60℃ (ఎయిర్ పైపింగ్ లోపల ఐసింగ్ లేదు)

     -- గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ: నిమిషానికి 120 చక్రాలు

     -- రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం: ±0.01 మిమీ

     -- లూబ్రికేషన్: ఆయిల్-ఫ్రీ డిజైన్, క్లీన్ ప్రొడక్షన్ పరిసరాలకు అనుకూలం

  2. క్లాంపింగ్ ఫోర్స్ & సింగిల్ సైడ్ స్ట్రోక్ టేబుల్

ఎంపిక పోలిక: MHS3 VS MHS4

మౌంటు పద్ధతులు & సాధారణ అప్లికేషన్ దృశ్యాలు

  1. మౌంటు ఐచ్ఛికాలు

     -- ఎండ్ ఫేస్ స్క్రూలు + సైడ్ పొజిషనింగ్ పిన్స్ ద్వారా పరిష్కరించబడింది, రోబోట్ EOAT ఇన్‌స్టాలేషన్ కోసం యూనివర్సల్

     -- బోర్ ద్వారా సెంట్రల్ ఎజెక్టర్ పిన్ ఎజెక్షన్‌ను ప్రారంభిస్తుంది; అంతర్గత విస్తరణ & బాహ్య బిగింపు రెండింటికి మద్దతు ఇస్తుంది

  2. సాధారణ పారిశ్రామిక అప్లికేషన్లు

     -- మెషిన్ టూల్ లోడ్ & అన్‌లోడ్: గ్రిప్పింగ్ షాఫ్ట్ మరియు డిస్క్ వర్క్‌పీస్

     -- 3C ఎలక్ట్రానిక్స్: సర్క్యులర్ టెర్మినల్స్, స్క్వేర్ చిప్స్, మినియేచర్ హార్డ్‌వేర్ హ్యాండ్లింగ్

     -- ప్యాకేజింగ్ పరిశ్రమ: బాటిల్ బాడీలు, గొట్టపు మరియు స్థూపాకార మెటీరియల్ పొజిషనింగ్

     -- అసెంబ్లీ & ప్రెస్-ఫిట్ ప్రక్రియలు: బేరింగ్ నొక్కడం, షాఫ్ట్ స్లీవ్ చొప్పించడం, కేంద్రీకృత అసెంబ్లీ

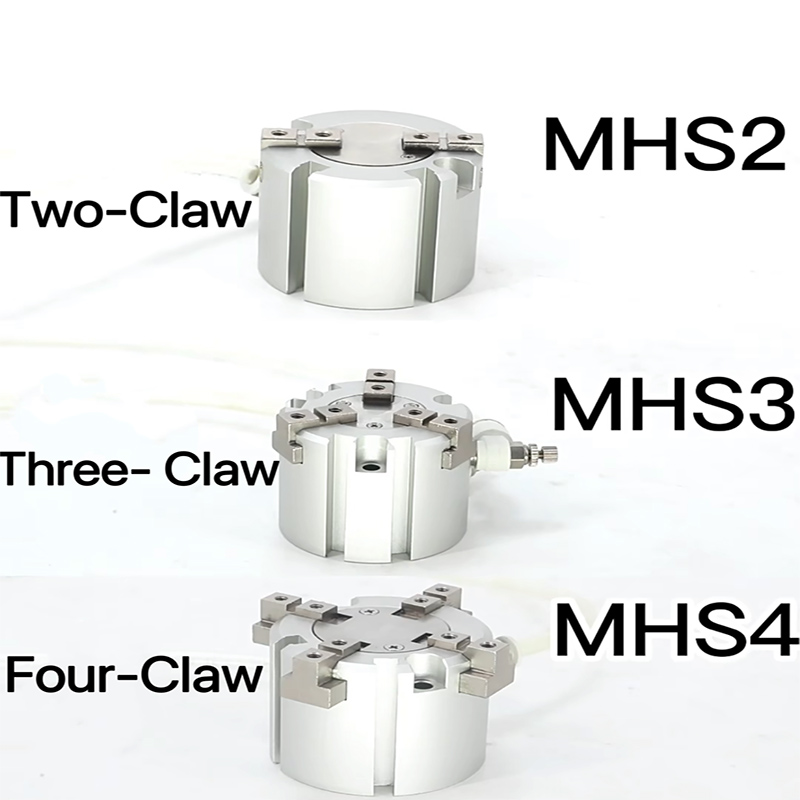

పూర్తి MHS కుటుంబ ఉత్పత్తి వర్గీకరణ

     -- MHS2: 2 సమాంతర దవడలు — ఫ్లాట్ ప్లేట్లు & ప్లానర్ వర్క్‌పీస్‌ల కోసం

     -- MHS3: 3 కేంద్రీకృత దవడలు — అన్ని వృత్తాకార భాగాలకు ప్రాధాన్య పరిష్కారం

     -- MHS4: 4 ఆర్తోగోనల్ దవడలు — చతురస్రాకార & దీర్ఘచతురస్రాకార భాగాలకు ప్రాధాన్య పరిష్కారం

     -- MHSJ3: డస్ట్ కవర్‌తో అమర్చబడింది — మురికి కఠినమైన వర్క్‌షాప్ పరిసరాల కోసం

     -- MHSH3: బోర్ ద్వారా విస్తరించిన హాలో — నిరంతర త్రూ-టైప్ ప్రాసెసింగ్ కోసం అంకితం చేయబడింది

ఒక వాక్య సారాంశం

     SOLH MHS3 3-దవడ మరియు MHS4 4-దవడ వెడ్జ్ కామ్ సెల్ఫ్-సెంటరింగ్ హాలో న్యూమాటిక్ గ్రిప్పర్స్ ఐచ్ఛిక సింగిల్/డబుల్ యాక్టింగ్ కాన్ఫిగరేషన్ మరియు సెంట్రల్ త్రూ హోల్‌తో ±0.01mm హై-ప్రెసిషన్ కాన్సెంట్రిక్ పొజిషనింగ్‌ను అందిస్తాయి, M9 సిరీస్ మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటాయి; వృత్తాకార షాఫ్ట్/డిస్క్ భాగాల కోసం MHS3, చదరపు & దీర్ఘచతురస్రాకార భాగాల కోసం MHS4, మెషిన్ టూల్ లోడింగ్, 3C ఆటోమేషన్ మరియు ప్రిసిషన్ ప్రెస్-ఫిట్ అసెంబ్లీ స్టేషన్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.
