బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

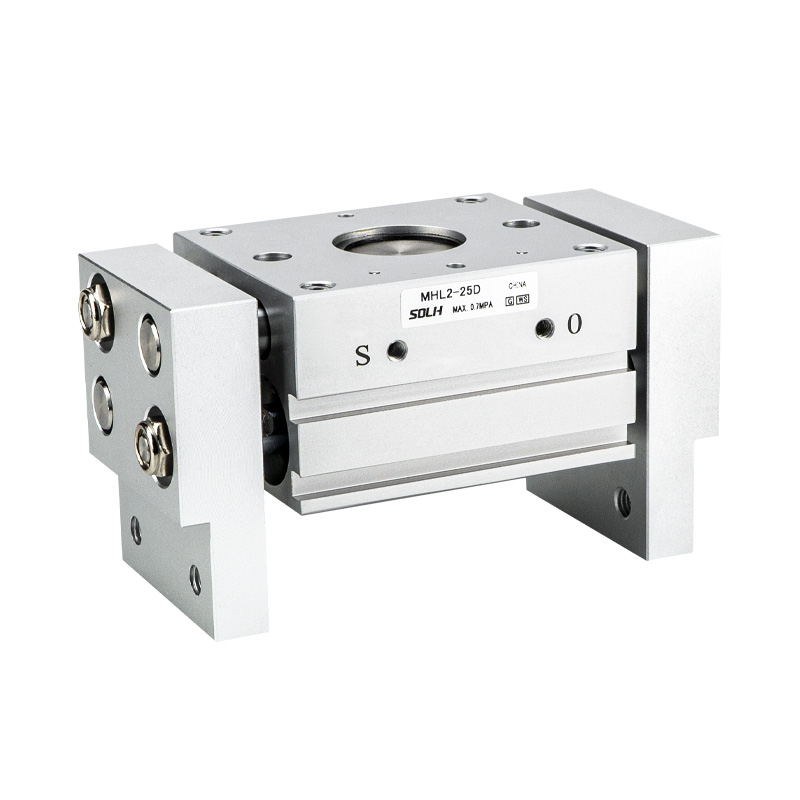

SOLH MHL2 సిరీస్ వైడ్-స్ట్రోక్ రాక్ & పినియన్ సింక్రోనస్ సమాంతర గ్రిప్పర్. ప్రధాన ప్రయోజనాలు: శక్తివంతమైన క్లాంపింగ్ ఫోర్స్, అల్ట్రా-వైడ్ ఓపెనింగ్ ట్రావెల్, హై స్ట్రక్చరల్ దృఢత్వం మరియు బహుముఖ మౌంటు ఎంపికలు. భారీ & పెద్ద వర్క్పీస్ రవాణా, వైడ్-సైజ్ పార్ట్ గ్రిప్పింగ్ మరియు హై-లోడ్ పారలల్ క్లాంపింగ్కు అనుకూలం. ఆటోమేటెడ్ లోడింగ్/అన్లోడింగ్, మెషిన్ టూల్ ఫిక్చర్లు మరియు ప్యాకేజింగ్ మెషినరీలలో విస్తృతంగా స్వీకరించబడింది.
-- ట్రాన్స్మిషన్: ర్యాక్ & పినియన్ మెకానిజం ఆఫ్సెట్ లేకుండా సింక్రోనస్ దవడ కదలికను నిర్ధారిస్తుంది; డ్యూయల్ పిస్టన్ లేఅవుట్ కాంపాక్ట్ అవుట్లైన్లో బలమైన బిగింపు శక్తిని అందిస్తుంది.
-- నిర్మాణం: అల్యూమినియం అల్లాయ్ బాడీ, స్టెయిన్లెస్ స్టీల్ దవడలు, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్. అన్ని తిరిగే షాఫ్ట్లు చమురుతో కలిపిన రెసిన్ బేరింగ్లతో పాటు ఇంటిగ్రేటెడ్ డస్ట్ వైపర్ సీల్స్, మంచి ధూళి నిరోధకత మరియు పొడిగించిన సేవా జీవితాన్ని కలిగి ఉంటాయి.
-- ఆపరేషన్ మోడ్: డబుల్ యాక్టింగ్ (D) మాత్రమే, ఏ ఒక్క యాక్టింగ్ వేరియంట్ లేదు. మృదువైన వేగ నియంత్రణ కోసం అంతర్నిర్మిత సర్దుబాటు థొరెటల్. ఫ్లెక్సిబుల్ పొజిషన్ డిటెక్షన్ లేఅవుట్ కోసం నాలుగు మాగ్నెటిక్ స్విచ్ మౌంటు స్లాట్లు.
-- స్ట్రోక్ ఎంపిక: ప్రతి బోర్కు 3 స్టాండర్డ్ స్ట్రోక్లు: D(షార్ట్) / D1(మధ్యస్థం) / D2(పొడవు), వివిధ వర్క్పీస్ వెడల్పుల కోసం బయటి వ్యాసం బిగింపు మరియు లోపలి వ్యాసం గ్రిప్పింగ్కు అనుకూలంగా ఉంటుంది.
-- స్థాన ఖచ్చితత్వం: రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం ±0.1mm, భారీ లోడ్ పరిస్థితులలో స్థిరమైన బిగింపు పనితీరు.

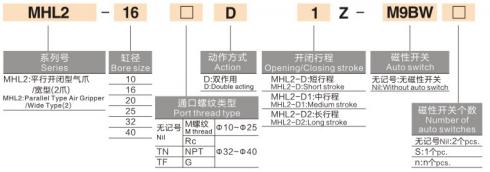

1. మోడల్ ఉదాహరణ: MHL2-32D2-TF-M9BW
|
సెగ్మెంట్ |
కోడ్ |
వివరణ |
|
1 |
MHL2 |
సిరీస్: వైడ్ ఓపెనింగ్ పారలల్ న్యూమాటిక్ గ్రిప్పర్ |
|
2 |
32 |
బోర్ పరిమాణం: 10,16,20,25,32,40mm (చిన్న, మధ్యస్థ & భారీ లోడ్ కవర్) |
|
3 |
D/D1/D2 |
స్ట్రోక్ గ్రేడ్D = షార్ట్ స్ట్రోక్D1 = మీడియం స్ట్రోక్డి2 = లాంగ్ స్ట్రోక్ |
|
4 |
TN/TF |
పోర్ట్ థ్రెడ్ స్పెసిఫికేషన్TN = NPT థ్రెడ్; TF = G థ్రెడ్ (ø32/40 కోసం ప్రత్యేకం)ø10~25 డిఫాల్ట్ M మెట్రిక్ థ్రెడ్ |
|
5 |
-M9BW |
మాగ్నెటిక్ స్విచ్ మోడల్M9B(NPN) / M9N(PNP) / M9PW=1m కేబుల్ / L=3m / Z=5m |
|
6 |
అనుకూల ప్రత్యయం |
-X28: సర్దుబాటు చేయగల క్లోజ్డ్ వెడల్పు-X53: EPDM సీలింగ్-X79: ఫుడ్-గ్రేడ్ లూబ్రికెంట్ మరియు ఇతర అనుకూల ఎంపికలు |
2. ప్రామాణిక ఆర్డర్ సూచన
MHL2-40D2-TF-M9BL బోర్ 40, లాంగ్ స్ట్రోక్ D2, G థ్రెడ్ పోర్ట్, అంతర్నిర్మిత మాగ్నెట్, 3m కేబుల్తో M9B స్విచ్.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| దవడ కాన్ఫిగరేషన్ |
2 దవడలు, సమాంతర లీనియర్ ఓపెనింగ్ & క్లోజింగ్ |
| ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ మాత్రమే |
| ఆపరేటింగ్ ఒత్తిడి |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (సిఫార్సు చేయబడింది:0.5 MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.0 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ 60℃ (పైపింగ్ లోపల ఐసింగ్ లేదు) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
± 0.1 మి.మీ |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
బోర్ & స్ట్రోక్ పెరుగుదల వంటి తగ్గిస్తుందిø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT ఐచ్ఛికం) |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్; ఆహార-గ్రేడ్ / అధిక-ఉష్ణోగ్రత గ్రీజు అభ్యర్థనపై అందుబాటులో ఉంటుంది |
| మాగ్నెటిక్ స్విచ్ మౌంట్ |
నాలుగు మౌంటు స్లాట్లు, 1~2 అయస్కాంత స్విచ్లకు మద్దతు |
| మౌంటు మార్గాలు |
బాడీ ట్యాప్డ్ హోల్స్ / సైడ్ మౌంట్ / యాక్సియల్ మౌంట్ / త్రూ-హోల్, మల్టీ-ఓరియంటేషన్ అనుకూలత |
|
బోర్ (మి.మీ) |
సూచన బిగింపు దూరం (మిమీ) |
బిగింపు శక్తి (N) |
మోడల్ కోడ్ D/D1/D2 |
సింగిల్ సైడ్ స్ట్రోక్ (మిమీ) |
మొత్తం ప్రారంభ పరిధి (మిమీ) |
నికర బరువు (గ్రా) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ గమనిక: సూచన బిగింపు దూరం: ø10~25కి 40మిమీ; ø32~40కి 80మి.మీ. దవడ పొడిగింపు పెరిగినప్పుడు ప్రభావవంతమైన బిగింపు శక్తి క్షీణిస్తుంది. లోడ్ ధృవీకరణ సమయంలో భద్రతా కారకం ≥1.5 తప్పనిసరిగా రిజర్వ్ చేయబడాలి.
-- భారీ పైపులు, ప్లేట్లు మరియు మెటీరియల్ ట్రేలు వంటి బలమైన బిగింపు శక్తి మరియు వైడ్ ఓపెనింగ్ స్ట్రోక్ అవసరమయ్యే భారీ / భారీ వర్క్పీస్లు
-- ఫ్లెక్సిబుల్ మల్టీ-డైరెక్షన్ మౌంటు లేఅవుట్తో విక్షేపం లేకుండా సమకాలిక సమాంతర కదలికను డిమాండ్ చేసే అప్లికేషన్లు
-- ధూళి-పీడిత కఠినమైన పని పరిస్థితులు (మెషిన్ టూల్ లోడింగ్, కాస్టింగ్ పార్ట్ హ్యాండ్లింగ్), నమ్మకమైన ధూళి నిరోధకత మరియు సుదీర్ఘ సేవా జీవితం అవసరం
-- 3 స్ట్రోక్ ఎంపికల ద్వారా బహుళ భాగాల పరిమాణాలకు అనుకూలంగా ఉండే బయటి వ్యాసం బిగింపు మరియు లోపలి వ్యాసం గ్రిప్పింగ్ రెండూ అవసరమయ్యే సిస్టమ్లు
-- బోర్ ఎంపికకు ముందు లోడ్ను నిర్ణయించండి: వర్క్పీస్ బరువు, దవడ పొడిగింపు పొడవు మరియు భద్రతా కారకం ≥1.5 ఆధారంగా అవసరమైన బిగింపు శక్తిని లెక్కించండి, ఆపై సంబంధిత బోర్ పరిమాణాన్ని సరిపోల్చండి.
-- వర్క్పీస్ వెడల్పు ప్రకారం స్ట్రోక్ను ఎంచుకోండి: ప్రాధాన్యతా శ్రేణి D(చిన్న) → D1(మధ్యస్థం) → D2(పొడవు), అనవసరమైన అధిక స్ట్రోక్ను నివారించండి.
-- స్థాన గుర్తింపు: దవడ ఓపెన్/క్లోజ్డ్ ఫీడ్బ్యాక్ కోసం D-M9□ సిరీస్ మాగ్నెటిక్ స్విచ్లతో (NPN/PNP/నాన్-కాంటాక్ట్) అమర్చండి; నాలుగు మౌంటు స్లాట్లు అనువైన అమరికను అనుమతిస్తాయి.
-- మౌంటు & పోర్ట్ కాన్ఫిగరేషన్: ø10~25 దత్తత M5×0.8; ø32~40 TN/TF/NPT థ్రెడ్తో Rc1/8ని ఎంచుకోండి. ఇన్స్టాలేషన్ ఉపరితలం ప్రకారం ట్యాప్డ్ / త్రూ / సైడ్ మౌంట్ బేస్ ఎంచుకోండి.
-- దుమ్ము రక్షణ & నిర్వహణ: ప్రామాణిక ఇంటిగ్రేటెడ్ డస్ట్ స్క్రాపర్. భారీ ధూళి వాతావరణాల కోసం -X85/-X86 దుమ్ము-నిరోధక అనుకూల సంస్కరణను జోడించండి; క్రమం తప్పకుండా బేరింగ్లు మరియు సీలింగ్ రింగులను శుభ్రం చేయండి.
SOLH MHL2 ర్యాక్ & పినియన్ వైడ్-స్ట్రోక్ పారలల్ న్యూమాటిక్ గ్రిప్పర్ మూడు స్ట్రోక్ ఎంపికలతో భారీ బిగింపు శక్తిని అందిస్తుంది, అంతర్నిర్మిత డస్ట్ ప్రూఫ్ స్ట్రక్చర్ మరియు మల్టీ-డైరెక్షన్ మౌంటు, ఔటర్ & ఇన్నర్ డయామీటర్ గ్రిప్పింగ్తో అనుకూలంగా ఉంటుంది, మెషిన్ టూల్ లోడింగ్, ప్లేట్ & ట్రే హ్యాండ్లింగ్ కోసం అనువైన హెవీ-డ్యూటీ గ్రిప్పర్.
