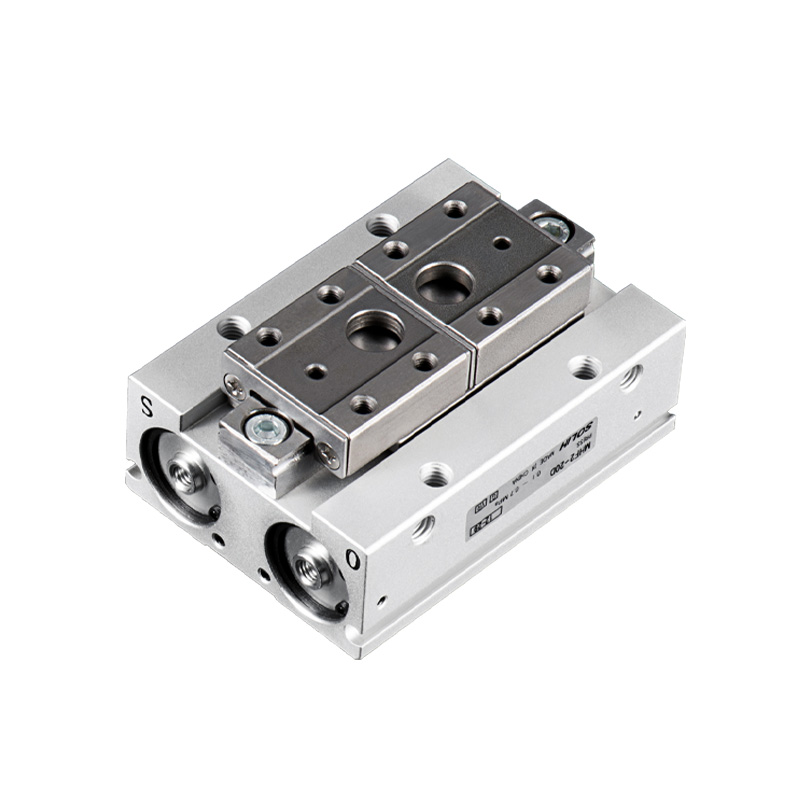

SOLH MHF2 సిరీస్ అల్ట్రా-ఫ్లాట్ డ్యూయల్-పిస్టన్ లీనియర్ గైడ్ 2-దవడ సమాంతర గ్రిప్పర్. కోర్ హైలైట్: శరీర ఎత్తు సమానమైన MHZ2 గ్రిప్పర్లో 1/3 మాత్రమే, అధిక పొజిషనింగ్ ఖచ్చితత్వాన్ని కొనసాగిస్తూ ఎండ్ బెండింగ్ క్షణాన్ని సమర్థవంతంగా తగ్గిస్తుంది. మూడు ఐచ్ఛిక స్ట్రోక్ పరిధులు అందుబాటులో ఉన్నాయి. నాలుగు వైపుల మౌంటు నిర్మాణం. అల్ట్రా-స్పేస్-లిమిటెడ్ తక్కువ-లోడ్ హై-ప్రెసిషన్ అప్లికేషన్ల కోసం ప్రత్యేకంగా రూపొందించబడింది: సూక్ష్మ లీనియర్ మాడ్యూల్స్, చిన్న రోబోట్ EOAT, సెమీకండక్టర్, ఎలక్ట్రానిక్స్ మరియు ప్రెసిషన్ అసెంబ్లీ స్టేషన్లు.
-- నిర్మాణం: డ్యూయల్ పిస్టన్ + ప్రెసిషన్ లీనియర్ గైడ్ రైలు (Φ25/Φ32 సర్క్యులేటింగ్ బాల్ బేరింగ్ గైడ్ అడాప్ట్). స్వింగ్ లేకుండా స్వచ్ఛమైన సమాంతర సరళ దవడ కదలిక, అధిక దృఢత్వం. అల్యూమినియం అల్లాయ్ మెయిన్ బాడీ, స్టెయిన్లెస్ స్టీల్ దవడలు, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్. నాలుగు వైపుల అయస్కాంత స్విచ్ మౌంటు పొడవైన కమ్మీలు; మౌంటు ఎంపికలు: దిగువన ట్యాప్ చేయబడిన రంధ్రం / వైపు ట్యాప్ చేయబడిన రంధ్రం / త్రూ-హోల్ ఇన్స్టాలేషన్.
-- యాక్షన్ రకం: డబుల్ యాక్టింగ్ D మాత్రమే (ద్వైపాక్షిక ఎయిర్ కంట్రోల్, ఏ ఒక్క యాక్టింగ్ వెర్షన్ లేదు). సర్దుబాటు చేయగల కదిలే వేగం మరియు మృదువైన ఆపరేషన్ కోసం అంతర్నిర్మిత థొరెటల్ వాల్వ్.
-- అల్ట్రా-ఫ్లాట్ లేఅవుట్: సమాన బిగింపు శక్తితో MHZ2తో పోలిస్తే ఎత్తు దాదాపు 66% తగ్గింది, ముగింపు వంగడాన్ని బాగా తగ్గిస్తుంది మరియు స్థాన స్థిరత్వాన్ని మెరుగుపరుస్తుంది.
-- స్ట్రోక్ కాన్ఫిగరేషన్: ఒక్కో బోర్కు 3 స్ట్రోక్ ఎంపికలు: విభిన్న వర్క్పీస్ వెడల్పులను సరిపోల్చడానికి D(చిన్న) / D1(మధ్యస్థం) / D2(పొడవు).
-- పొజిషనింగ్ ఖచ్చితత్వం: పునరావృత ఖచ్చితత్వం ±0.04~±0.05mm, అధిక-ఫ్రీక్వెన్సీ సైక్లింగ్లో స్థిరంగా ఉంటుంది.

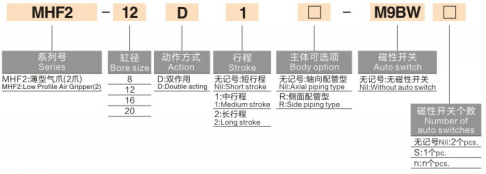

1. మోడల్ ఉదాహరణ:MHF2-16D1-S-M9BW
|
సెగ్మెంట్ |
కోడ్ |
వివరణ |
|
1 |
MHF2 |
సిరీస్: అల్ట్రా-సన్నని సమాంతర గ్రిప్పర్ |
|
2 |
16 |
బోర్ పరిమాణం: 8,12,16,20,25,32mm (Φ25/32 కొత్త పెద్ద వివరణ) |
|
3 |
D/D1/D2 |
స్ట్రోక్ గ్రేడ్ / D = షార్ట్ స్ట్రోక్ / D1 = మీడియం స్ట్రోక్ / D2 = లాంగ్ స్ట్రోక్ |
|
4 |
-ఎస్ |
మాగ్నెటిక్ రింగ్ ఎంపిక ఖాళీ = అయస్కాంతం లేదు; S = మాగ్నెటిక్ స్విచ్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
| 5 | -M9B |
మాగ్నెటిక్ స్విచ్ రకం M9B(NPN) / M9N(PNP) / M9P వైర్ పొడవు: ప్రామాణిక 0.5మీ; W=1m L=3m |
|
6 |
ప్రత్యయం మౌంటు కోడ్ |
ఖాళీ = స్టాండర్డ్ ట్యాప్డ్ హోల్ 2 = త్రూ-హోల్ మౌంటు F = సింగిల్ దవడ స్థిర రకం |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణ
2.1 MHF2-20D2-S-M9BW
-- బోర్ 20, లాంగ్ స్ట్రోక్ D2, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, 1m కేబుల్తో కూడిన M9B మాగ్నెటిక్ స్విచ్.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| దవడ పరిమాణం |
2 దవడలు, స్వచ్ఛమైన సమాంతర లీనియర్ ఓపెనింగ్ & క్లోజింగ్ |
| ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ మాత్రమే (ఒక్క నటన వేరియంట్ లేదు) |
| ఆపరేటింగ్ ఒత్తిడి |
బోర్ 8: 0.15~0.7MPa బోర్ 12~32: 0.1~0.7MPa (ఆప్టిమల్ వర్కింగ్ ప్రెజర్:0.5MPa) |
| ప్రూఫ్ ఒత్తిడి |
1.0 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ 60℃ (ఎయిర్ పైపింగ్ లోపల ఐసింగ్ లేదు) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
బోర్ 8/12: ±0.05 మిమీ బోర్ 16~32：±0.04 మిమీ |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
షార్ట్ స్ట్రోక్(D):120 cpm మీడియం/లాంగ్ స్ట్రోక్(D1/D2):60 cpm |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
8/12：M3×0.5 16/20/25/32:M5×0.8 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్; NSF-H1 ఫుడ్ గ్రేడ్ గ్రీజు ఐచ్ఛికం |
| స్విచ్ ఇన్స్టాలేషన్ |
నాలుగు వైపులా స్లయిడ్ గీతలు, మాగ్నెటిక్ స్విచ్ రెండు వైపులా ఇన్స్టాల్ చేయవచ్చు |
| మౌంటు ఐచ్ఛికాలు |
దిగువ, వైపు, రంధ్రం ద్వారా, బహుళ-దిశ సార్వత్రిక సంస్థాపన |
|
బోర్(మి.మీ) |
పూర్తి మోడల్ |
సింగిల్ దవడ ప్రయాణం(మిమీ) |
గరిష్ట మొత్తం ఓపెనింగ్(మిమీ) |
క్లాంపింగ్ ఫోర్స్(N) |
శరీర ఎత్తు(మిమీ) |
నికర బరువు(గ్రా) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
ముఖ్య గమనిక: దవడ పొడిగింపు పొడవు L పెరిగినప్పుడు బిగింపు శక్తి తగ్గుతుంది. ఎంపిక సమయంలో తప్పనిసరిగా అనుమతించదగిన బెండింగ్ క్షణాన్ని తనిఖీ చేయాలి, భద్రతా కారకం ≥1.5.
-- ఇన్స్టాలేషన్ స్పేస్ ఖచ్చితంగా పరిమితం & ఎత్తు పరిమితం చేయబడింది: స్లిమ్ లీనియర్ మాడ్యూల్స్, మినియేచర్ రోబోట్ ఎండ్ ఎఫెక్టర్
-- డిమాండ్ తక్కువ బెండింగ్ క్షణం, స్థిరమైన సమాంతర అధిక ఖచ్చితత్వం: సెమీకండక్టర్, 3C ఎలక్ట్రానిక్స్, ప్రెసిషన్ హార్డ్వేర్ అసెంబ్లీ
-- ఫ్లెక్సిబుల్ స్ట్రోక్ మ్యాచింగ్ అవసరం: విభిన్న వర్క్పీస్ వెడల్పులను స్వీకరించడానికి షార్ట్/మీడియం/లాంగ్ స్ట్రోక్ని ఎంచుకోండి
-- కాంపాక్ట్ ఇంటిగ్రేటెడ్ మెకానిజం కోసం మల్టీ-యాంగిల్ మౌంటు & డ్యూయల్ సైడ్ పొజిషన్ డిటెక్షన్ అవసరం
-- ఎత్తు పరిమితి మరియు వర్క్పీస్ వెడల్పు ప్రకారం బోర్ పరిమాణం & స్ట్రోక్ని ఎంచుకోండి: ప్రాధాన్యతా క్రమం D(చిన్న) → D1(మధ్యస్థం) → D2(పొడవు)
-- PLC ద్వారా దవడ ఓపెన్/క్లోజ్డ్ పొజిషన్ ఫీడ్బ్యాక్ అవసరమైతే -S మాగ్నెటిక్ రింగ్ + M9B/M9N/M9P స్విచ్ని జోడించండి
-- మౌంటు ఎంపిక: స్టాండర్డ్ ట్యాప్డ్ హోల్ (డిఫాల్ట్); స్లిమ్ ప్లాట్ఫారమ్లు మరియు బ్రాకెట్లకు సరిపోయే త్రూ-హోల్ ఇన్స్టాలేషన్ కోసం ప్రత్యయం -2
-- లోడ్ చెక్: కంట్రోల్ దవడ పొడిగింపు పొడవు L; అనుమతించదగిన బెండింగ్ క్షణం కంటే ఎక్కువ ఆఫ్సెట్ లోడ్ను నివారించండి
-- పెద్ద బోర్ Φ25/32: సర్క్యులేటింగ్ బాల్ బేరింగ్ గైడ్ని అడాప్ట్ చేయండి, మధ్యస్తంగా భారీ వర్క్పీస్ల కోసం అధిక దృఢత్వం
SOLH MHF2 అల్ట్రా-సన్నని డబుల్ యాక్టింగ్ పారలల్ న్యూమాటిక్ గ్రిప్పర్లో అల్ట్రా-తక్కువ ప్రొఫైల్ డిజైన్, మూడు గ్రేడ్ల స్ట్రోక్ ఆప్షన్లు, ఫోర్-సైడ్ మౌంటింగ్ మరియు ±0.04~±0.05mm అధిక ఖచ్చితత్వం, అనుకూలమైన M9 సిరీస్ మాగ్నెటిక్ స్విచ్లు, ఎమ్9 సిరీస్ మాగ్నెటిక్ స్విచ్లు, ఆదర్శ తక్కువ-బెండింగ్ గ్రిప్పింగ్ సొల్యూషన్తో అమర్చబడి ఉంటాయి. సెమీకండక్టర్ మరియు 3C ప్రెసిషన్ అసెంబ్లీ ఆటోమేషన్.
