బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

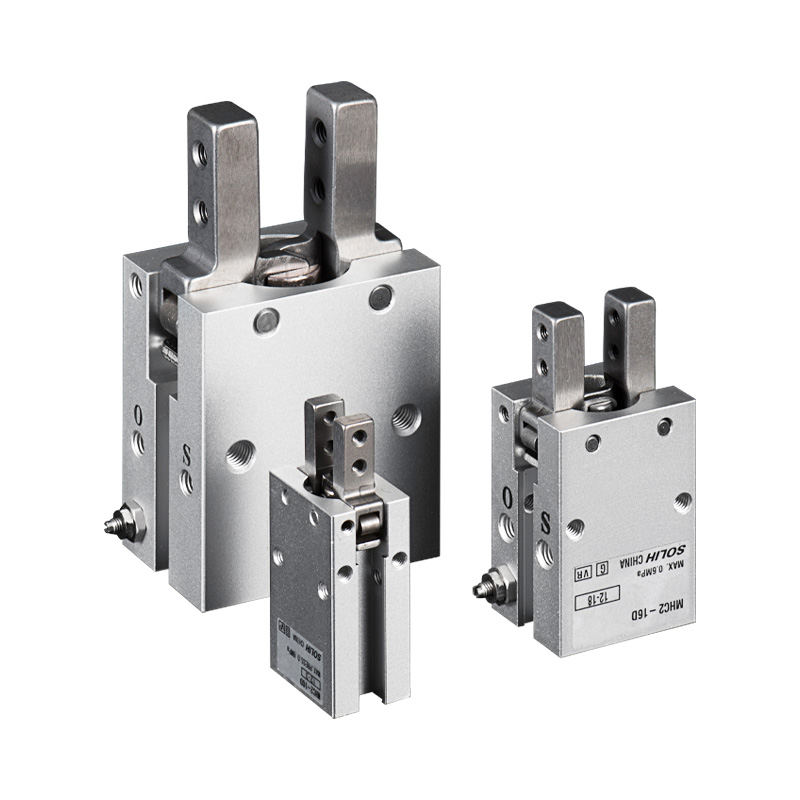

SOLH MHC2 సిరీస్ అనేది ప్రామాణిక పైవట్ కోణీయ 2-దవడ వాయు గ్రిప్పర్. ద్వంద్వ పిస్టన్లను నెట్టడం వల్ల రాకర్ మెకానిజం ద్వారా, దవడలు సరళ సమాంతర ప్రయాణానికి బదులుగా దిగువ పైవట్ పాయింట్ చుట్టూ తిరుగుతాయి. గరిష్ట దవడ స్వింగ్ కోణం: 30°. అందుబాటులో ఉన్న బోర్ పరిమాణాలు: 6/10/16/20/25mm. రెండు ఆపరేషన్ రకాలు: డబుల్ యాక్టింగ్ (D) & సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ (S). వేగ నియంత్రణ కోసం అంతర్నిర్మిత సర్దుబాటు చేయగల థొరెటల్ వాల్వ్లు. ఓపెన్/క్లోజ్డ్ స్టేటస్ ఫీడ్బ్యాక్ కోసం M9BW సిరీస్ మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటుంది. దిగుమతి చేసుకున్న MHC2తో డైరెక్ట్ డైమెన్షనల్ ఇంటర్ఛేంజ్
MHZ2 సమాంతర గ్రిప్పర్కు కాంప్లిమెంటరీ: MHZ2 = దవడల సరళ అనువాదం; MHC2 = రోటరీ స్వింగ్ దవడలు. ఇరుకైన లోతైన ఇన్స్టాలేషన్ స్థలం మరియు బాహ్య-వైపు వర్క్పీస్ గ్రాబింగ్ అప్లికేషన్లకు అనువైనది.

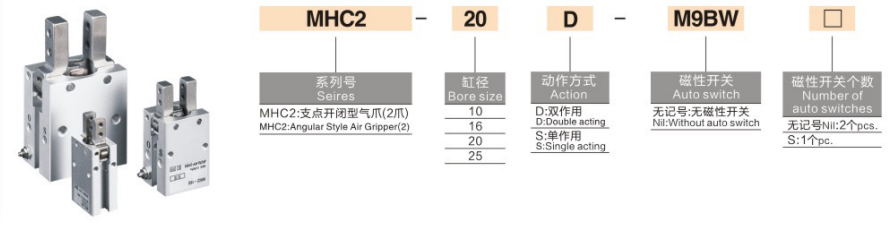

1. ఫార్మాట్: MHC2 - 16 D - □ - M9BW - □
-- MHC2: సిరీస్ కోడ్, స్టాండర్డ్ పైవట్ కోణీయ గ్రిప్పర్
-- 16: బోర్ పరిమాణం: 6 / 10 / 16 / 20 / 25 మిమీ
-- ఆపరేషన్ మోడ్
* D: డబుల్ యాక్టింగ్ - ఎయిర్ సప్లై క్లాంప్లు, రివర్స్ ఎయిర్ రిలీజ్లు; అధిక బిగింపు టార్క్, ప్రధాన స్రవంతి సార్వత్రిక రకం
* S: సింగిల్ యాక్టింగ్ NO సాధారణంగా ఓపెన్ - ఎయిర్ సప్లై క్లాంప్లు; గాలి కట్ చేసినప్పుడు వసంత స్వయంచాలకంగా వర్క్పీస్ను విడుదల చేస్తుంది
గమనిక: ప్రామాణిక MHC2 సింగిల్ యాక్టింగ్ సాధారణంగా క్లోజ్డ్ (NC) వేరియంట్ను అందించదు
-- మధ్య భాగం: శరీర ఎంపిక (MHCA2 షార్ట్ బాడీ / ఎండ్ పోర్ట్ వేరియంట్; ఖాళీ = స్టాండర్డ్ సైడ్ పోర్ట్ బేస్ మోడల్)
-- M9BW: అయస్కాంత స్విచ్
* ఖాళీ = స్విచ్ లేదు (మాగ్నెటిక్ రింగ్ ముందే ఇన్స్టాల్ చేయబడింది, మౌంటు స్లాట్ మాత్రమే రిజర్వ్ చేయబడింది)
* M9BW / M9BL = పొజిషన్ ఫీడ్బ్యాక్ కోసం యూనివర్సల్ సాలిడ్-స్టేట్ మాగ్నెటిక్ స్విచ్
-- ప్రత్యయం: మాగ్నెటిక్ స్విచ్ల పరిమాణం
* ఖాళీ = 2 pcs ప్రమాణం (బిగింపు & విడుదల స్థానం రెండింటినీ గుర్తించండి)
* S = కేవలం 1 సింగిల్ మాగ్నెటిక్ స్విచ్
2. ప్రామాణిక ఆర్డర్ ఉదాహరణ
MHC2-16D-M9BW:MHC2 ప్రామాణిక కోణీయ పివోట్ గ్రిప్పర్, బోర్ 16, డబుల్ యాక్టింగ్, 2pcs M9BW మాగ్నెటిక్ స్విచ్లు, స్టాండర్డ్ సైడ్ పోర్ట్ బాడీ.
1. పివట్ రాకర్ స్వింగ్ మెకానిజం
దవడలు దిగువ పివోట్ చుట్టూ తిరుగుతాయి. తెరిచినప్పుడు దవడ చిట్కాలు బయటికి విస్తరిస్తాయి. తగినంత లోతు స్థలం కారణంగా సమాంతర గ్రిప్పర్లు యాంత్రిక జోక్యాన్ని కలిగించే బయటి వైపు బిగింపు కోసం పర్ఫెక్ట్. స్వింగ్ పరిధి: +30° ~ -10°.
2. సిమెట్రిక్ డ్యూయల్ పిస్టన్ డ్రైవ్
పెద్ద బిగింపు టార్క్ను ఉత్పత్తి చేస్తుంది; రెండు దవడలు సమతుల్య లోడ్తో సమకాలీనంగా ఊపుతాయి. అంతర్నిర్మిత వన్-వే థొరెటల్ వాల్వ్లు, ఓపెనింగ్/క్లోజింగ్ వేగాన్ని సర్దుబాటు చేయడానికి అదనపు స్పీడ్ కంట్రోల్ ఫిట్టింగ్లు అవసరం లేదు.
3. తక్కువ ఎత్తు కాంపాక్ట్ బాడీ
సన్నని రూపురేఖలు, సూక్ష్మ రోబోట్ ఎండ్ ఎఫెక్టర్ మరియు ఇరుకైన క్యాబినెట్ ఇన్స్టాలేషన్కు గొప్పది.
4. చమురు రహిత ఆపరేషన్
ఫ్యాక్టరీలో ముందుగా నింపిన లాంగ్ సర్వీస్ గ్రీజు, నిరంతర సైక్లింగ్ కోసం డ్రై ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్తో అనుకూలంగా ఉంటుంది.
5. మాగ్నెటిక్ పొజిషన్ డిటెక్షన్ రెడీ
అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, వర్క్పీస్ ఉనికిని నిర్ధారించడం కోసం దవడ స్థితి సిగ్నల్ను PLCకి ప్రసారం చేయడానికి M9BW స్విచ్లతో సహకరిస్తుంది.
6. మల్టీ-డైరెక్షనల్ మౌంటు బేస్
దిగువ ఉపరితలంపై పిన్ రంధ్రాలు మరియు ట్యాప్ చేయబడిన మౌంటు రంధ్రాలను గుర్తించడం; క్షితిజ సమాంతర & నిలువు మౌంటు మద్దతు. పొడిగించిన కస్టమ్ ఫిక్చర్ను దవడలపై అమర్చవచ్చు.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| వర్తించే మీడియం |
ఫిల్టర్ చేయబడిన పొడి కంప్రెస్డ్ ఎయిర్ (చమురు రహిత ఆపరేషన్) |
| ఆపరేటింగ్ ఒత్తిడి |
డబుల్ యాక్టింగ్ D: 0.15～0.7MPa / సింగిల్ యాక్టింగ్ S NO: 0.25～0.7MPa |
| మాక్స్ స్వింగ్ యాంగిల్ |
ఒకే దవడ: 30° (+30° ~ -10°) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
± 0.02 మి.మీ |
| గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
నిమిషానికి 180 చక్రాలు (cpm) |
| పరిసర ఉష్ణోగ్రత |
-10℃ ~ +60℃ (పైపింగ్ లోపల మంచు లేదు) |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
బోర్ 6: M3×0.5 / బోర్ 10/16/20/25: M5×0.8 |
| మెకానికల్ సర్వీస్ లైఫ్ |
≥8 మిలియన్ ఓపెన్-క్లోజ్ సైకిల్స్ |
బిగింపు టార్క్ టేబుల్ @0.5MPa (యూనిట్: N·m)
|
బోర్ సైజు |
డబుల్ యాక్టింగ్ D టార్క్ |
సింగిల్ యాక్టింగ్ S NO టార్క్ |
|
6 |
0.038 |
0.024 |
|
10 |
0.10 |
0.070 |
|
16 |
0.39 |
0.31 |
|
20 |
0.70 |
0.54 |
|
25 |
1.36 |
1.08 |
|
పోలిక పరిమాణం |
MHC2 పివోట్ కోణీయ స్వింగ్ గ్రిప్పర్ |
MHZ2 లీనియర్ పారలల్ గ్రిప్పర్ |
| దవడ కదలిక |
పివట్ పాయింట్ చుట్టూ తిరిగే స్వింగ్ (కోణీయ రకం) |
సింక్రోనస్ క్షితిజ సమాంతర సరళ అనువాదం |
| ఇష్టపడే బిగింపు పద్ధతి |
వర్క్పీస్ యొక్క ఔటర్ చుట్టడం బిగింపు |
ఔటర్ క్లాంపింగ్ & ఇన్నర్ గ్రిప్పింగ్ రెండూ అందుబాటులో ఉన్నాయి |
| స్పేస్ అవసరం |
చిట్కాలు తెరవగానే బయటికి విస్తరిస్తాయి, పరిమిత డెప్త్ స్టేషన్లకు సరిపోతాయి |
అదనపు పార్శ్వ లీనియర్ ట్రావెల్ క్లియరెన్స్ అవసరం |
| స్థానం ఖచ్చితత్వం |
± 0.02మి.మీ |
±0.01mm (అధిక ఖచ్చితత్వం) |
| లోడ్ లక్షణం |
లివర్ నిర్మాణం; పొడవాటి ఫిక్చర్లతో బిగింపు శక్తి తీవ్రంగా పడిపోతుంది |
లీనియర్ గైడ్ డిజైన్; ఫిక్చర్ పొడవు ద్వారా ప్రభావితం కాని బిగింపు శక్తి |
| విలక్షణ దృశ్యాలు |
బయటి వైపు చిన్న భాగాలను పట్టుకోవడం, సైడ్ ఫీడింగ్ టూలింగ్ |
బయటి వైపు చిన్న భాగాలను పట్టుకోవడం, సైడ్ ఫీడింగ్ టూలింగ్ |
1. ఆపరేషన్ మోడ్ ఎంపిక
-- 24h నిరంతర మాస్ ఆటోమేషన్, డిమాండ్ గరిష్ట బిగింపు టార్క్ → D డబుల్ యాక్టింగ్ (ప్రాధాన్యత ప్రధాన స్రవంతి)
-- హాట్ ప్రెస్సింగ్ / స్టాంపింగ్ స్టేషన్లు, పవర్ లాస్ తర్వాత వర్క్పీస్ క్రషింగ్ను నివారించడానికి ఆటో విడుదల → S సింగిల్ యాక్టింగ్ NO
NC పవర్-ఆఫ్ హోల్డ్ రకం లేకుండా MHC2 ప్రామాణిక సిరీస్. పవర్ కట్ తర్వాత శాశ్వత బిగింపు అవసరమైతే, MHZ2-C సిరీస్ని ఎంచుకోండి.
2. పని పరిస్థితి తీర్పు
✅ ఒకవేళ MHC2కి ప్రాధాన్యత ఇవ్వండి:
-- పరిమిత పరికరాల లోతు; సమాంతర లీనియర్ గ్రిప్పర్ ప్రయాణ సమయంలో ఫ్రేమ్తో జోక్యం చేసుకుంటుంది
-- సైడ్ ఫీడింగ్ ప్రక్రియ, బయటి చుట్టుకొలత నుండి వర్క్పీస్ని పట్టుకోండి
-- చిన్న ప్లాస్టిక్ హౌసింగ్లు, బాటిల్ క్యాప్స్, గొట్టపు భాగాల కోసం ఔటర్ బిగింపు
-- మినీ రోబోట్ EOATకి అల్ట్రా-సన్నని కాంపాక్ట్ గ్రిప్పర్ అవుట్లైన్ అవసరం
❌ బదులుగా MHZ2ని ఎంచుకోండి:
-- వర్క్పీస్కి రోటరీ టార్క్ లేకుండా కేంద్రీకృత స్థిరమైన బిగింపు అవసరం
-- లాంగ్ ఎక్స్టెండెడ్ కస్టమ్ ఫిక్చర్ అవసరం (తీవ్రమైన టార్క్ అటెన్యుయేషన్ రిస్క్)
-- అల్ట్రా-హై రిపీట్ పొజిషనింగ్ ±0.01mm తప్పనిసరి
-- పవర్-ఆఫ్ శాశ్వత బిగింపు (NC సాధారణంగా మూసివేయబడింది) అవసరం
3. సిగ్నల్ డిటెక్షన్ ఎంపిక
-- PLC వర్క్పీస్ గుర్తింపుతో పూర్తిగా ఆటోమేటిక్ ప్రొడక్షన్ లైన్ → M9BW మాగ్నెటిక్ స్విచ్లను అమర్చండి
-- ఆటోమేటిక్ లాజిక్ లేకుండా సింపుల్ మాన్యువల్ ఫిక్చర్ → స్విచ్లు లేని బేసిక్ మోడల్
-- 3C ఆటోమేషన్: ప్లాస్టిక్ హౌసింగ్లు & కనెక్టర్ల ఔటర్ క్లాంపింగ్, మినియేచర్ కాంపోనెంట్ అసెంబ్లీ
-- ప్యాకేజింగ్ మెషినరీ: బాటిల్ క్యాప్ పికింగ్, చిన్న మెటీరియల్ బాక్స్ల పార్శ్వ బదిలీ
-- తనిఖీ సాధనం: గొట్టపు మరియు స్థూపాకార వర్క్పీస్ల కోసం ఔటర్ పొజిషనింగ్
-- పరిమిత స్థలంలో సైడ్ పిక్ & ప్లేస్ కోసం మినీ రోబోట్ ఎండ్ ఎఫెక్టార్
-- ఇంజెక్షన్ మౌల్డింగ్ సహాయక పరికరాలు: డీమోల్డింగ్ & మైక్రో ప్లాస్టిక్ భాగాలను ఎంచుకోవడం
1. సర్క్యూట్ 1: సాధారణ డబుల్ యాక్టింగ్ గ్రిప్పర్ సర్క్యూట్
AFC ఎయిర్ సర్వీస్ యూనిట్ → 4V210 5/2 సోలనోయిడ్ వాల్వ్ → PU6 గొట్టాలు → MHC2 కోణీయ గ్రిప్పర్ (M9BW స్విచ్లు PLC ఇన్పుట్కు వైర్ చేయబడతాయి)
2. సర్క్యూట్ 2: సింగిల్ యాక్టింగ్ సాధారణంగా ఓపెన్ సేఫ్టీ సర్క్యూట్ (విద్యుత్ నష్టం తర్వాత ఆటో విడుదల)
-- AR ప్రెజర్ రెగ్యులేటర్ → 3V 3/2 సోలనోయిడ్ వాల్వ్ → MHC2-XXS సింగిల్ యాక్టింగ్ NO గ్రిప్పర్
-- AF సిరీస్ 5μm ప్రెసిషన్ ఎయిర్ ఫిల్టర్ అప్స్ట్రీమ్ను ఇన్స్టాల్ చేయండి; పివోట్ జాయింట్లోకి ప్రవేశించే ధూళి జామింగ్కు కారణమవుతుంది.
-- ఫిక్చర్ పొడిగింపు పొడవును తగ్గించండి; పొడవైన అమరికలు తీవ్రమైన ప్రభావవంతమైన శక్తి తగ్గింపు మరియు వర్క్పీస్ జారిపోయే ప్రమాదానికి దారితీస్తాయి.
-- అసాధారణ భారీ భారాన్ని నివారించండి; ఏకపక్ష శక్తి పివట్ పిన్ల ధరించడాన్ని వేగవంతం చేస్తుంది.
-- అంతర్నిర్మిత థొరెటల్ ద్వారా దవడ వేగాన్ని క్రమంగా సర్దుబాటు చేయండి; వేగవంతమైన హై-స్పీడ్ ప్రభావం వర్క్పీస్లను దెబ్బతీస్తుంది.
-- స్టాండర్డ్ సీల్స్ బలమైన యాసిడ్, ఆల్కలీ & ఆర్గానిక్ ద్రావణాలకు నిరోధకతను కలిగి ఉండవు; తినివేయు వాతావరణాల కోసం ఫ్లోరిన్ రబ్బర్ సీల్ అనుకూలీకరించిన వెర్షన్.
SOLH MHC2 పైవట్ కోణీయ స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ D/S ఆపరేషన్ మోడ్లతో కూడిన రాకర్ రోటరీ దవడ మెకానిజం మరియు అంతర్నిర్మిత స్పీడ్ థొరెటల్, ఇరుకైన-లోతు స్టేషన్లలో ఔటర్-సైడ్ చుట్టే బిగింపు కోసం కాంపాక్ట్ లో-ప్రొఫైల్, M9BW మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటుంది. మరియు సూక్ష్మ రోబోట్ ఆటోమేషన్ పరికరాలు.
