బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

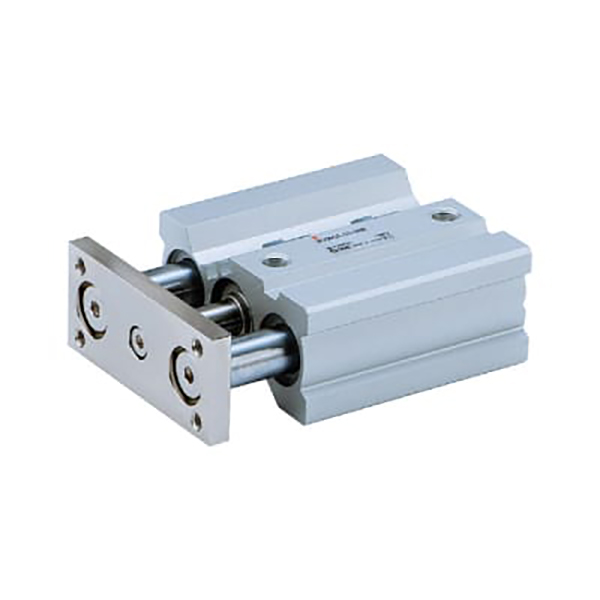

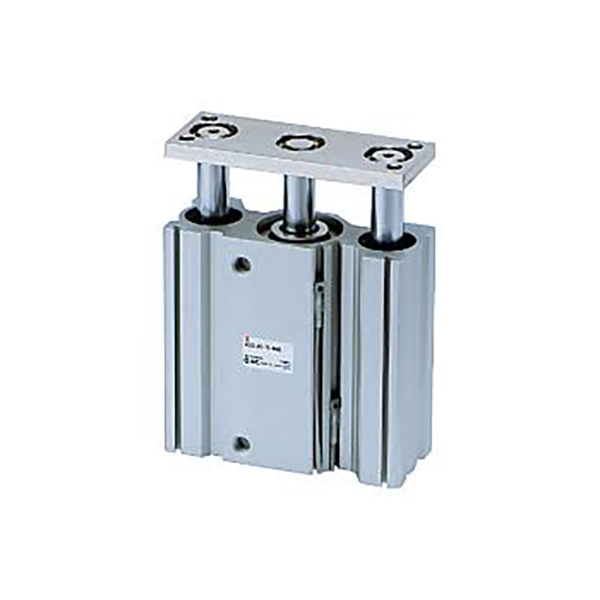

SOLH MGQ శ్రేణి అనేది ఒక సన్నని ఇంటిగ్రేటెడ్ గైడ్ రాడ్ సిలిండర్, ఇది స్పేస్-నియంత్రిత ఆటోమేషన్ స్టేషన్ల కోసం రూపొందించబడింది. అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ గైడ్ రాడ్ నిర్మాణాన్ని స్వీకరించడం, ఇది అత్యుత్తమ పార్శ్వ లోడ్ నిరోధకత మరియు అధిక-ఖచ్చితమైన యాంటీ-రొటేషన్ పనితీరును అందిస్తుంది. φ12mm నుండి φ100mm వరకు పూర్తి బోర్ పరిధిని కవర్ చేస్తూ, సిరీస్ రెండు కోర్ బేరింగ్ కాన్ఫిగరేషన్లను అందిస్తుంది: MGQM స్లయిడ్ బేరింగ్ మరియు MGQL బాల్ బేరింగ్. కాంపాక్ట్ ఇన్స్టాలేషన్, రిజిడ్ గైడింగ్ మరియు జీరో-డిఫ్లెక్షన్ ఆపరేషన్ అవసరమయ్యే ఖచ్చితమైన నెట్టడం, ట్రైనింగ్, వర్క్పీస్ స్టాపింగ్ మరియు పొజిషనింగ్ దృశ్యాల కోసం ఇది విస్తృతంగా వర్తించబడుతుంది.
• అల్ట్రా-సన్నని ఇంటిగ్రేటెడ్ బాడీ: గైడ్ రాడ్లు మరియు సిలిండర్ బాడీ సమగ్రంగా మౌల్డ్ చేయబడ్డాయి, సాంప్రదాయ గైడ్ రాడ్ సిలిండర్లతో పోలిస్తే మొత్తం మందాన్ని 50% తగ్గిస్తాయి. అత్యంత కాంపాక్ట్ ఎక్విప్మెంట్ డిజైన్ మరియు స్పేస్-పరిమిత ఇన్స్టాలేషన్ లేఅవుట్లకు ఇది సరైన ఎంపిక.
• ద్వంద్వ-గైడ్ అధిక దృఢత్వం నిర్మాణం: సిమెట్రికల్ డ్యూయల్ గైడ్ రాడ్ సపోర్ట్ లాటరల్ లోడ్ రెసిస్టెన్స్ను బాగా పెంచుతుంది, సైడ్ లోడ్ కెపాసిటీ సాధారణ స్టాపర్ సిలిండర్ల కంటే రెండు రెట్లు ఎక్కువ. ఇది వంగడం మరియు టోర్షన్ను సమర్థవంతంగా నిరోధిస్తుంది, అసాధారణ లోడ్ మరియు ప్రభావం పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.
• క్లాస్-లీడింగ్ యాంటీ-రొటేషన్ ఖచ్చితత్వం: MGQL బాల్ బేరింగ్ రకం ±0.04°~±0.08° అల్ట్రా-హై నాన్-రొటేషన్ ఖచ్చితత్వాన్ని సాధిస్తుంది (పెద్ద బోర్తో ఎక్కువ ఖచ్చితత్వం); MGQM స్లయిడ్ బేరింగ్ రకం ±0.05°~±0.10° స్థిరమైన పొజిషనింగ్ ఖచ్చితత్వాన్ని అందిస్తుంది, విభిన్న ఖచ్చితత్వ స్థాన డిమాండ్లకు అనుగుణంగా ఉంటుంది.
• పూర్తి దృశ్యాల కోసం డ్యూయల్ బేరింగ్ కాన్ఫిగరేషన్: స్లయిడ్ బేరింగ్ (MGQM) తక్కువ ధరతో భారీ-లోడ్, మురికి మరియు కఠినమైన వాతావరణాలకు; అల్ట్రా-స్మూత్ తక్కువ-ఘర్షణ కదలిక మరియు అధిక-ఫ్రీక్వెన్సీ ఖచ్చితమైన సైక్లింగ్ కోసం బాల్ బేరింగ్ (MGQL).
• ప్రామాణిక ప్రీమియం కాన్ఫిగరేషన్: మాగ్నెటిక్ స్విచ్ అనుకూలత కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, స్థిరమైన ఆపరేషన్ కోసం డ్యూయల్-ఎండ్ రబ్బర్ బఫర్లు మరియు శుభ్రమైన పారిశ్రామిక వాతావరణాలకు అనువైన చమురు-రహిత నిర్వహణ-రహిత డిజైన్.
• పూర్తి ప్రామాణిక లక్షణాలు: φ12mm నుండి φ100mm వరకు పూర్తి బోర్ పరిమాణాలు, 25mm నుండి 250mm వరకు ప్రామాణిక స్ట్రోక్తో, చాలా మధ్యస్థ మరియు పెద్ద లోడ్ ఆటోమేషన్ డ్రైవింగ్ దృశ్యాలను కవర్ చేస్తుంది.

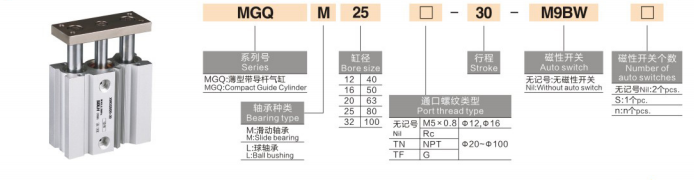

మోడల్ ఉదాహరణ: MGQM32-50-M9BW-XB6
|
కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
MGQ |
సిరీస్ కోడ్: సన్నని ఇంటిగ్రేటెడ్ గైడ్ రాడ్ సిలిండర్ |
|
M / L |
బేరింగ్ రకం: M=కార్బన్ మిశ్రమం స్లయిడ్ బేరింగ్; L=హై-ప్రెసిషన్ బాల్ బేరింగ్ |
|
12~100 |
బోర్ పరిమాణం (మిమీ): పూర్తి పరిధి φ12/16/20/25/32/40/50/63/80/100 |
|
25~250 |
ప్రామాణిక స్ట్రోక్ (మిమీ): 25/50/75/100/125/150/175/200/250 |
|
M9BW / 2M9B |
ఐచ్ఛిక అయస్కాంత స్విచ్: డ్యూయల్-ఎండ్ పొజిషన్ డిటెక్షన్ కోసం సింగిల్ లేదా డ్యూయల్ స్విచ్లు |
|
-XB6 |
అధిక-ఉష్ణోగ్రత నిరోధక ఎంపిక: పని ఉష్ణోగ్రత -10℃~150℃ |
ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
• MGQM25-30: 25mm బోర్, 30mm స్ట్రోక్, స్లయిడ్ బేరింగ్ ప్రామాణిక రకం
• MGQL40-75-2M9B: 40mm బోర్, 75mm స్ట్రోక్, డ్యూయల్ మాగ్నెటిక్ స్విచ్లతో బాల్ బేరింగ్ రకం
• MGQM50-100-XB6: 50mm బోర్, 100mm స్ట్రోక్, అధిక-ఉష్ణోగ్రత నిరోధక స్లయిడ్ బేరింగ్ మోడల్
(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, 0.5MPa రేట్ ఒత్తిడి)
1. సాధారణ పనితీరు పారామితులు
• పని ఒత్తిడి పరిధి: 0.12 ~ 1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత సంప్రదాయ వాతావరణం); -10℃~150℃ (XB6 అధిక-ఉష్ణోగ్రత వెర్షన్)
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 పెద్ద బోర్)
• బఫర్ మోడ్: ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్; అధిక-ప్రభావ పని పరిస్థితుల కోసం ఐచ్ఛిక ఎయిర్ కుషన్ బఫర్
• లూబ్రికేషన్ మోడ్: చమురు రహిత నిర్వహణ-రహిత ఆపరేషన్, శుభ్రమైన వర్క్షాప్లకు అనుకూలం
2. థియరిటికల్ థ్రస్ట్ డేటా (@0.5MPa, యూనిట్: N)
|
బోర్ పరిమాణం (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. ఉత్పత్తి బరువు డేటా (50mm స్ట్రోక్, యూనిట్: kg)
|
బోర్ పరిమాణం (మిమీ) |
MGQM బరువు (కిలోలు) |
MGQL బరువు (కిలోలు) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
పోలిక అంశం |
MGQM (స్లయిడ్ బేరింగ్) |
MGQL (బాల్ బేరింగ్) |
|
బేరింగ్ రకం |
కార్బన్ మిశ్రమం స్లయిడ్ బుషింగ్ |
హై-ప్రెసిషన్ లీనియర్ బాల్ బుషింగ్ |
|
లాటరల్ లోడ్ కెపాసిటీ |
అద్భుతమైన (సాధారణ సిలిండర్ల కంటే 2 రెట్లు ఎక్కువ) |
మధ్యస్థం (సున్నితమైన ఆపరేషన్కు ప్రాధాన్యత ఇస్తుంది) |
|
నాన్-రొటేషన్ ఖచ్చితత్వం |
±0.05°~±0.10° |
±0.04°~±0.08° (అధిక ఖచ్చితత్వం) |
|
చలన లక్షణాలు |
సుపీరియర్ దుస్తులు నిరోధకత మరియు కార్యాచరణ స్థిరత్వం |
అల్ట్రా-తక్కువ ఘర్షణ, అల్ట్రా-స్మూత్ స్ట్రోక్, స్థిరమైన హై-ఫ్రీక్వెన్సీ సైక్లింగ్ |
|
వర్తించే దృశ్యాలు |
భారీ లోడ్, మురికి వాతావరణం, అసాధారణ లోడ్, వర్క్పీస్ స్టాపింగ్ & లిఫ్టింగ్ |
|
|
ఖర్చు స్థాయి |
ఆర్థికపరమైన |
ప్రీమియం |
1. ఫ్లెక్సిబుల్ మల్టీ-మౌంట్ డిజైన్
• డైరెక్ట్ బాడీ మౌంటు: డైరెక్ట్ ఫిక్సింగ్ కోసం పైన, దిగువ మరియు పక్క ఉపరితలాలపై రిజర్వు చేయబడిన స్క్రూ రంధ్రాలు; φ32mm పైన ఉన్న మోడల్లు ఓమ్నిడైరెక్షనల్ మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ కోసం 4-వైపుల స్విచ్ గ్రూవ్లను కలిగి ఉంటాయి, ఇది వేగవంతమైన అసెంబ్లీ మరియు నిర్వహణను అనుమతిస్తుంది.
• ఐచ్ఛిక సహాయక మౌంటు: ఫ్లాంజ్ (F) మరియు ఫుట్ బ్రాకెట్ (L) ఉపకరణాలు అందుబాటులో ఉన్నాయి, విభిన్న పరికరాల నిర్మాణ డిజైన్లకు అనుగుణంగా సమాంతర మరియు నిలువు బహుళ-కోణ లేఅవుట్కు మద్దతు ఇస్తుంది.
2. కోర్ ఇండస్ట్రియల్ అప్లికేషన్స్
• కన్వేయర్ లైన్ ఆటోమేషన్: వర్క్పీస్ స్టాపింగ్, ప్యాలెట్ పొజిషనింగ్ మరియు మెటీరియల్ ట్రైనింగ్; బలమైన ప్రభావ నిరోధకత హై-స్పీడ్ కన్వేయింగ్ మరియు లిమిటింగ్ సమయంలో వర్క్పీస్ ఆఫ్సెట్ను నిరోధిస్తుంది.
• 3C ఎలక్ట్రానిక్ ప్రెసిషన్ ప్రాసెసింగ్: PCB పిన్ ఎజెక్షన్, టెర్మినల్ క్రిమ్పింగ్ పొజిషనింగ్ మరియు లైట్ వర్క్పీస్ అనువాదం; అధిక యాంటీ-రొటేషన్ ఖచ్చితత్వం సున్నా-విక్షేపం ఖచ్చితత్వ అసెంబ్లీని నిర్ధారిస్తుంది.
• ప్యాకేజింగ్ మెషినరీ: మెటీరియల్ బాఫిల్ డ్రైవింగ్, సైలో గేట్ స్విచింగ్ మరియు షార్ట్-డిస్టెన్స్ మెటీరియల్ నెట్టడం; అల్ట్రా-సన్నని శరీరం సంపూర్ణంగా కాంపాక్ట్ ప్యాకేజింగ్ పరికరాల లేఅవుట్కు అనుగుణంగా ఉంటుంది.
• సాధారణ పారిశ్రామిక ఆటోమేషన్: గాలము ట్రైనింగ్, పార్ట్ ఎజెక్షన్ మరియు అసాధారణ లోడ్ డ్రైవింగ్; పరికరాల నిర్మాణాన్ని సులభతరం చేయడానికి మరియు ఖర్చులను తగ్గించడానికి సాంప్రదాయక ప్రత్యేక సిలిండర్ + గైడ్ రాడ్ కలయికలను భర్తీ చేస్తుంది.
|
పోలిక అంశం |
MGQ (సన్నని రకం) |
MGP (ప్రామాణిక రకం) |
MGG (హెవీ-డ్యూటీ రకం) |
|
శరీర మందం |
అల్ట్రా-సన్నని (50% స్థలం ఆదా చేయబడింది) |
ప్రామాణిక మందం |
దట్టమైన అధిక దృఢత్వం కలిగిన శరీరం |
|
బేరింగ్ రకం |
స్లయిడ్ / బాల్ డ్యూయల్ ఎంపికలు |
స్లయిడ్ / బాల్ డ్యూయల్ ఎంపికలు |
స్లయిడ్ బేరింగ్ మాత్రమే |
|
నాన్-రొటేషన్ ఖచ్చితత్వం |
±0.04° వరకు (అత్యధిక ఖచ్చితత్వం) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
లాటరల్ లోడ్ కెపాసిటీ |
బలమైన |
మధ్యస్థం |
అత్యంత బలమైన |
|
కోర్ వర్తించే దృశ్యాలు |
స్పేస్-పరిమిత లేఅవుట్, అధిక-ఖచ్చితమైన పొజిషనింగ్ |
సంప్రదాయ లేఅవుట్, మీడియం లోడ్ సాధారణ దృశ్యాలు |
భారీ లోడ్, లాంగ్ స్ట్రోక్, అధిక ప్రభావం పని పరిస్థితులు |
1. బోర్ సైజు ఎంపిక: వాస్తవ లోడ్ ఆధారంగా అవసరమైన థ్రస్ట్ను లెక్కించండి; థియరిటికల్ థ్రస్ట్ ≥ వాస్తవ లోడ్ × 1.5తో బోర్ పరిమాణాన్ని ఎంచుకోండి, ఓవర్లోడ్ను నివారించడానికి 50% భద్రతా మార్జిన్ను రిజర్వ్ చేయండి.
2. బేరింగ్ రకం ఎంపిక: భారీ-లోడ్, మురికి మరియు అసాధారణ పని పరిస్థితుల కోసం MGQM స్లయిడ్ బేరింగ్ను ఎంచుకోండి; హై-ప్రెసిషన్ పొజిషనింగ్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ మోషన్ కోసం MGQL బాల్ బేరింగ్ని ఎంచుకోండి.
3. ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక
￮ స్థాన గుర్తింపు డిమాండ్: M9B/M9BW మాగ్నెటిక్ స్విచ్లను అమర్చండి (బోర్ ≥32 మిమీ కోసం 4-వైపుల ఇన్స్టాలేషన్ అందుబాటులో ఉంది)
￮ అధిక-ఉష్ణోగ్రత వాతావరణం: -XB6 అధిక-ఉష్ణోగ్రత నిరోధక ఎంపికను ఎంచుకోండి (గరిష్టంగా 150℃)
￮ హై-ఇంపాక్ట్ ఆపరేషన్: ఐచ్ఛిక ఎయిర్ కుషన్ బఫర్కి అప్గ్రేడ్ చేయండి (రబ్బరు బఫర్తో ప్రామాణికం)
SOLH MGQ సిరీస్ అల్ట్రా-సన్నని హై-రిజిడిటీ గైడ్ రాడ్ సిలిండర్ స్పేస్-సేవింగ్ డిజైన్, బలమైన యాంటీ-లాటరల్ లోడ్ కెపాసిటీ మరియు అల్ట్రా-హై యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని అనుసంధానిస్తుంది, కాంపాక్ట్, ఖచ్చితమైన మరియు హెవీ-డ్యూటీ ఆటోమేషన్ని నెట్టడం, స్టేషన్లను ఎత్తడం కోసం ఖర్చుతో కూడుకున్న మరియు అధిక స్థిరత్వం గల లీనియర్ డ్రైవింగ్ పరిష్కారాలను అందిస్తుంది.
