MGP సిరీస్ సన్నని కాంపాక్ట్ గైడ్ రాడ్ సిలిండర్ | అధిక దృఢమైన నాన్-రొటేషన్ వాయు సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం & నిర్మాణ లక్షణాలు

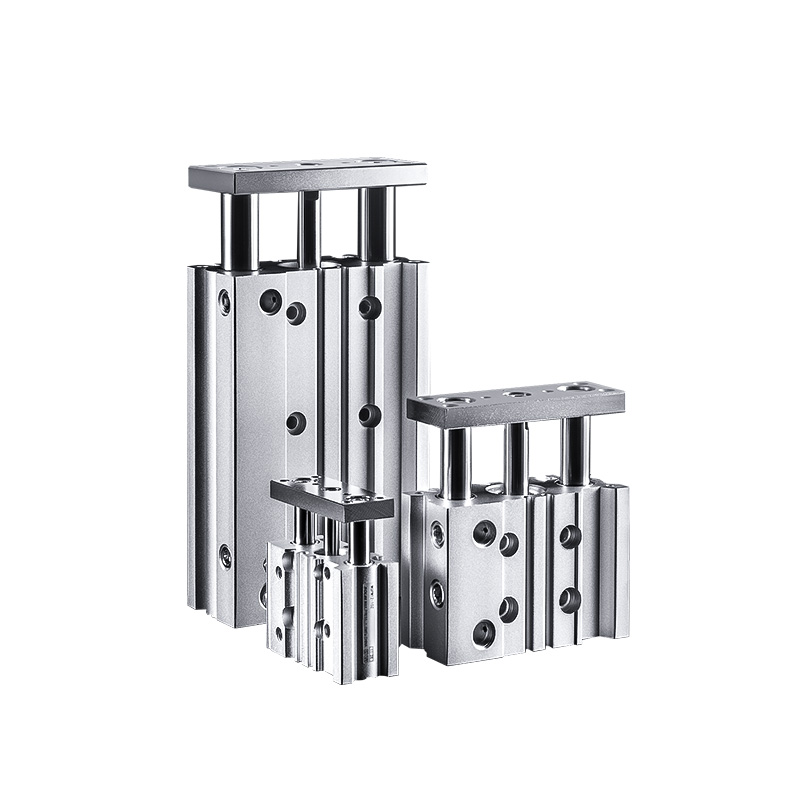

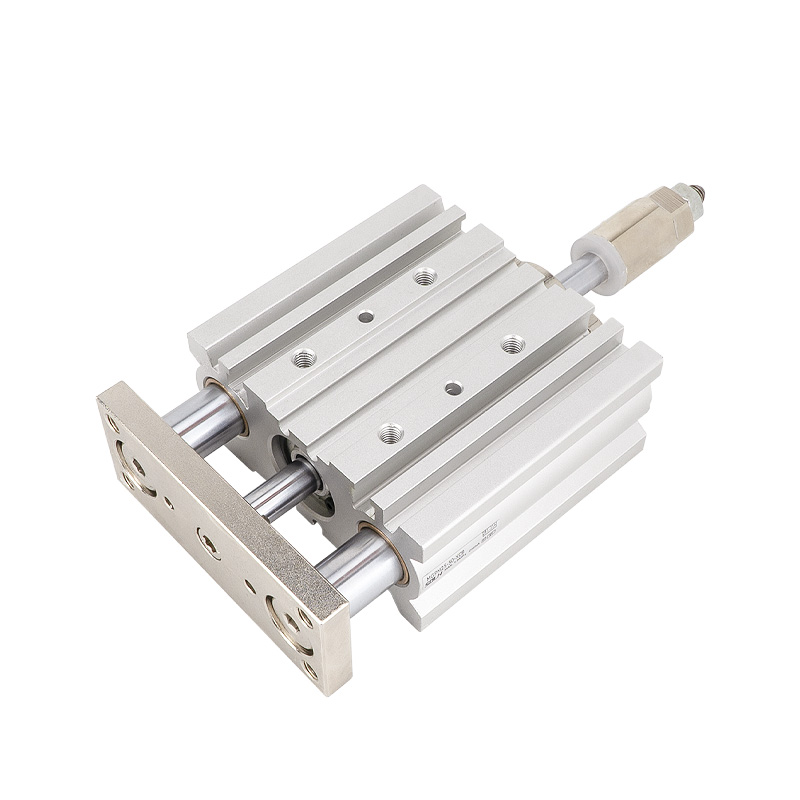

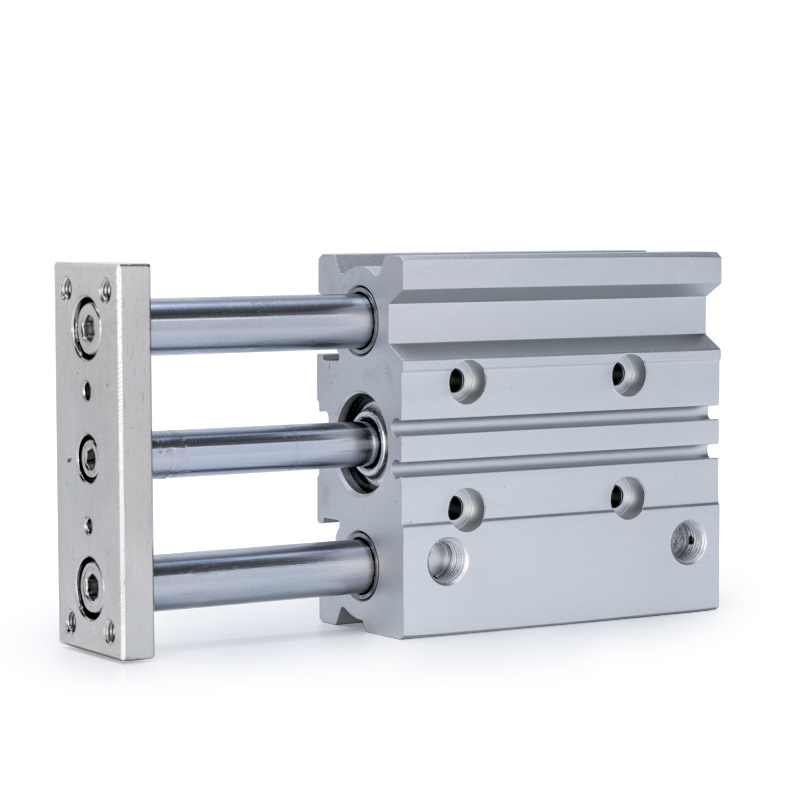

     SOLH MGP సిరీస్ అనేది సిలిండర్ బాడీ, డ్యూయల్ గైడ్ రాడ్‌లు మరియు ప్రెసిషన్ బేరింగ్‌లను అనుసంధానించే అధిక-దృఢత్వం కలిగిన సన్నని-రకం డ్యూయల్ గైడ్ రాడ్ సిలిండర్. అంతర్నిర్మిత యాంటీ-టార్షన్ పనితీరు మరియు బలమైన పార్శ్వ లోడ్ నిరోధకతను కలిగి ఉంది, దీనికి బాహ్య మార్గదర్శక విధానం అవసరం లేదు. ఫ్లాట్ అల్ట్రా-సన్నని శరీరం మరియు తేలికైన డిజైన్‌తో (సాంప్రదాయ సిలిండర్‌లతో పోలిస్తే బరువు 17%~24% తగ్గింది), ఇది నొక్కడం, పొజిషనింగ్, లిఫ్టింగ్ మరియు వర్క్‌పీస్ బదిలీ దృశ్యాల కోసం కాంపాక్ట్ ఆటోమేషన్ లేఅవుట్‌లకు సరిగ్గా సరిపోతుంది. మూడు పరస్పరం మార్చుకోగలిగిన బేరింగ్ రకాలు హెవీ-డ్యూటీ, హై-స్పీడ్ మరియు అల్ట్రా-ప్రెసిషన్ వర్కింగ్ కండిషన్స్, ఫుల్-సీన్ యూనివర్సల్ లీనియర్ డ్రైవింగ్ సొల్యూషన్‌లను గ్రహించడం.

కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

• కోక్సియల్ డ్యూయల్ గైడ్ రాడ్ డిజైన్: పిస్టన్ మరియు డ్యూయల్ గైడ్ రాడ్‌లు సమకాలిక ఆపరేషన్‌ని నిర్ధారించడానికి సమీకృత ఏకాక్షక లేఅవుట్‌ను అవలంబిస్తాయి, కదలిక సమయంలో విక్షేపం మరియు టోర్షన్‌ను సమర్థవంతంగా తొలగిస్తాయి మరియు మొత్తం దృఢత్వం మరియు స్థిరత్వాన్ని బాగా మెరుగుపరుస్తాయి.

• ఐచ్ఛిక బహుళ-రకం బఫరింగ్: సంప్రదాయ స్థిరమైన ఆపరేషన్ కోసం ప్రామాణిక డ్యూయల్-ఎండ్ రబ్బరు బఫర్‌లు; హై-స్పీడ్ మరియు హెవీ-లోడ్ సైక్లిక్ మోషన్ సమయంలో దృఢమైన ప్రభావాన్ని తొలగించడానికి ఐచ్ఛిక ఎయిర్ కుషన్ బఫర్ (AZ రకం, బోర్ ≥20mm కోసం అందుబాటులో ఉంది).

• అల్ట్రా-సన్నని తేలికైన శరీరం: ఆప్టిమైజ్ చేయబడిన ఫ్లాట్ థిన్ స్ట్రక్చర్ ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది మరియు మొత్తం పరికరాల బరువును తగ్గిస్తుంది, ఇది అత్యంత సమగ్రమైన కాంపాక్ట్ ఆటోమేటెడ్ పరికరాల రూపకల్పనకు అనుకూలంగా ఉంటుంది.

• అంతర్నిర్మిత మాగ్నెటిక్ గ్రూవ్: అదనపు బ్రాకెట్‌లు లేకుండా డైరెక్ట్ మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్ కోసం రిజర్వు చేయబడిన గైడ్ రాడ్ గ్రూవ్, సాధారణ మరియు చక్కని స్థానం సిగ్నల్ ఫీడ్‌బ్యాక్ కాన్ఫిగరేషన్‌ను ప్రారంభిస్తుంది.

మూడు కోర్ సబ్-సిరీస్ (బేరింగ్ వర్గీకరణ & కీ ఎంపిక ఆధారం)

     MGP సిరీస్ అంతర్గత బేరింగ్ నిర్మాణాల ఆధారంగా మూడు ఉప-మోడళ్లుగా విభజించబడింది, ఇది తక్కువ-ఘర్షణ హై-స్పీడ్, వేర్-రెసిస్టెంట్ హెవీ-డ్యూటీ మరియు జీరో-క్లియరెన్స్ అల్ట్రా-ప్రెసిషన్ దృశ్యాలను కవర్ చేస్తుంది, ఇది త్వరిత మోడల్ ఎంపికకు ప్రధాన ఆధారం.

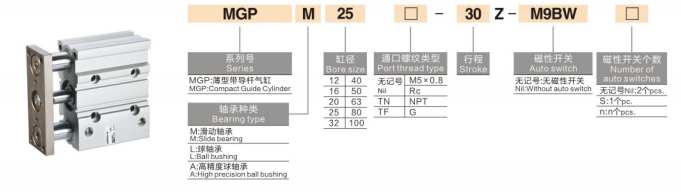

మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

మోడల్ ఉదాహరణ: MGPM20-50Z-M9B

1.కోడ్ సెగ్మెంట్ నిర్వచనం

• సిరీస్ కోడ్: MGP + బేరింగ్ ప్రత్యయం (M/L/A), విభిన్న బేరింగ్ కాన్ఫిగరేషన్‌లతో సన్నని-రకం డ్యూయల్ గైడ్ రాడ్ సిలిండర్‌ను సూచిస్తుంది

• బోర్ సైజు: 12/16/20/25/32/40/50/63/80/100 (మిమీ, పూర్తి పారిశ్రామిక ప్రామాణిక లక్షణాలు)

• స్ట్రోక్ పొడవు: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (ప్రామాణిక పూర్తి స్ట్రోక్ పరిధి)

• బఫర్ & మాగ్నెటిక్ రింగ్ కాన్ఫిగరేషన్

￮ Z: ప్రామాణిక రకం, డ్యూయల్-ఎండ్ రబ్బరు బఫర్ + అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉంటుంది

￮ AZ: ఎయిర్ కుషన్ బఫర్ రకం (బోర్ ≥20mm కోసం మాత్రమే), హై-స్పీడ్ మరియు హెవీ-లోడ్ ఆపరేషన్ సమయంలో ప్రభావాన్ని సమర్థవంతంగా నిరోధిస్తుంది

￮ ప్రత్యయం లేదు: మాగ్నెటిక్ రింగ్ లేకుండా, అయస్కాంత స్విచ్ వ్యవస్థాపించబడదు

• అయస్కాంత స్విచ్: ఐచ్ఛిక M9B, A93, D-M9N మరియు ఇతర మోడల్‌లు, బ్రాకెట్‌లను మౌంట్ చేయకుండా నేరుగా గైడ్ రాడ్ గ్రూవ్‌లలో ఇన్‌స్టాల్ చేయబడతాయి

2. సాధారణ ఆర్డర్ ఉదాహరణలు

• MGPM20-50Z: 20mm బోర్, 50mm స్ట్రోక్, స్లైడింగ్ బేరింగ్, మాగ్నెటిక్ రింగ్‌తో కూడిన ప్రామాణిక రబ్బరు బఫర్

• MGPL25-100Z-A93: 25mm బోర్, 100mm స్ట్రోక్, బాల్ బేరింగ్ హై-స్పీడ్ రకం, A93 మాగ్నెటిక్ స్విచ్‌తో

• MGPA32-75AZ: 32mm బోర్, 75mm స్ట్రోక్, హై-ప్రెసిషన్ బేరింగ్, హై-ప్రెసిషన్ యాంటీ ఇంపాక్ట్ ఆపరేషన్ కోసం ఎయిర్ కుషన్ బఫర్

జనరల్ కోర్ టెక్నికల్ పారామితులు

(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, రేట్ చేయబడిన పని ఒత్తిడి)

• ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్

• పని ఒత్తిడి పరిధి: 0.12 ~ 1.0MPa; కనిష్ట ప్రారంభ ఒత్తిడి: 0.1MPa

• ప్రూఫ్ ఒత్తిడి: 1.5MPa

• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత వాతావరణం అవసరం)

• ఆపరేటింగ్ స్పీడ్: 50~500mm/s (MGPL గరిష్టంగా 500mm/s; MGPM/MGPA గరిష్టంగా 400mm/s)

• బఫర్ మోడ్: ప్రామాణిక ద్వంద్వ-ముగింపు రబ్బరు బఫర్; బోర్ 20~100mm కోసం ఎయిర్ కుషన్ బఫర్ ఐచ్ఛికం

• నాన్-రొటేషన్ ఖచ్చితత్వం: MGPM ± 0.05 ~ 0.07mm; MGPL ± 0.03 ~ 0.05mm; MGPA ± 0.01mm

పోర్ట్ సైజు స్పెసిఫికేషన్

• బోర్ 12/16mm: M5×0.8

• బోర్ 20/25/32mm: PT1/8

• బోర్ 40/50mm: PT1/4

• బోర్ 63/80/100mm: PT3/8

థియరిటికల్ థ్రస్ట్ & టెన్షన్ డేటా (@0.5MPa, యూనిట్: N)

ఒక వాక్యం త్వరిత ఎంపిక మార్గదర్శకాలు

1. బేరింగ్ మోడల్ ఎంపిక: హెవీ-లోడ్, వేర్-రెసిస్టెంట్ మరియు మురికి వాతావరణం కోసం MGPMని ఎంచుకోండి; అధిక-వేగం, తక్కువ-ఘర్షణ మరియు తరచుగా సైక్లింగ్ కోసం MGPL ఎంచుకోండి; అల్ట్రా-ప్రెసిషన్ పొజిషనింగ్ మరియు హై-రిపీట్ ఖచ్చితత్వ డిమాండ్ల కోసం MGPAని ఎంచుకోండి.

2. మాగ్నెటిక్ రింగ్ కాన్ఫిగరేషన్: స్థానం గుర్తింపు మరియు సిగ్నల్ ఫీడ్‌బ్యాక్ అవసరమయ్యే పరికరాల కోసం Z ప్రత్యయం ఎంచుకోండి; స్విచ్ ఫంక్షన్ అవసరం లేకపోతే Z కాని ప్రాథమిక రకాన్ని ఎంచుకోండి.

3. బఫర్ మోడ్ ఎంపిక: హై-స్పీడ్, లాంగ్-స్ట్రోక్ మరియు పెద్ద-ప్రభావ పని పరిస్థితుల కోసం AZ ఎయిర్ కుషన్ బఫర్‌ను స్వీకరించండి; సాంప్రదాయ సాధారణ దృశ్యాలకు ప్రామాణిక రబ్బరు బఫర్ వర్తిస్తుంది.

4. బోర్ & స్ట్రోక్ మ్యాచింగ్: వాస్తవ లోడ్ మరియు థ్రస్ట్ అవసరాలకు అనుగుణంగా తగిన బోర్ పరిమాణాన్ని ఎంచుకోండి; చాలా పారిశ్రామిక ఆటోమేషన్ డిమాండ్లను తీర్చడానికి ప్రామాణిక స్ట్రోక్ పరిధి 5~300mm.

సాధారణ అప్లికేషన్ దృశ్యాలు

• ఎలక్ట్రానిక్ ఆటోమేషన్: PCB బోర్డ్ పొజిషనింగ్, కాంపోనెంట్ నొక్కడం, మైక్రో-మాడ్యూల్ ట్రైనింగ్ మరియు ఎలక్ట్రానిక్ భాగాల ఖచ్చితమైన అసెంబ్లీ.

• ప్రెసిషన్ డిటెక్షన్ పరికరాలు: డిటెక్షన్ ప్రోబ్ ట్రైనింగ్, వర్క్‌పీస్ పొజిషనింగ్ మరియు క్లాంపింగ్, హై-ప్రెసిషన్ ఫిట్టింగ్ మరియు క్యాలిబ్రేషన్.

• ప్యాకేజింగ్ & లాజిస్టిక్స్ మెషినరీ: వర్క్‌పీస్ స్వల్ప-దూర బదిలీ, మెటీరియల్ జాకింగ్ మరియు పొజిషనింగ్, స్థిరమైన రెసిప్రొకేటింగ్ ఫీడింగ్ యాక్షన్.

• సాధారణ పారిశ్రామిక ఆటోమేషన్: కాంపాక్ట్ పరికరాలు పరిమితం చేసే పొజిషనింగ్, స్టాంపింగ్ యాక్సిలరీ ప్రెస్సింగ్, మురికి వర్క్‌షాప్‌లలో తక్కువ-స్పీడ్ హెవీ-డ్యూటీ సైక్లిక్ ఆపరేషన్.

ఒక వాక్య సారాంశం

     SOLH MGP సిరీస్ థిన్ కాంపాక్ట్ గైడ్ రాడ్ సిలిండర్ భారీ-డ్యూటీ, హై-స్పీడ్ మరియు అల్ట్రా-ప్రెసిషన్ దృశ్యాలను కవర్ చేయడానికి మూడు బేరింగ్ కాన్ఫిగరేషన్‌లను ఏకీకృతం చేస్తుంది, అధిక దృఢత్వం, బలమైన పార్శ్వ లోడ్ నిరోధకత మరియు స్థలాన్ని ఆదా చేసే డిజైన్‌ను కలిగి ఉంటుంది, ఇది అత్యంత బహుముఖ యూనివర్సల్ ఇండస్ట్రియల్ డ్యుయల్-గులిండర్ డ్రైవింగ్ డ్రైవింగ్ కోసం పనిచేస్తుంది.
