బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

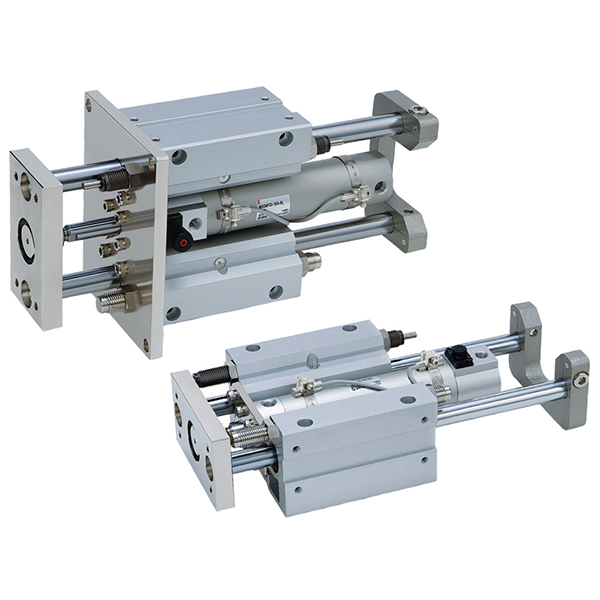

SOLH MGG సిరీస్ అనేది ప్రొఫెషనల్ హెవీ-డ్యూటీ లాంగ్-స్ట్రోక్ గైడ్ రాడ్ సిలిండర్, ఇది రౌండ్ సిలిండర్ ట్యూబ్ + ఎక్స్టర్నల్ డ్యూయల్ గైడ్ రాడ్ నిర్మాణాన్ని కలిగి ఉంటుంది. అల్ట్రా-హై రిజిడిటీ, ఎక్స్ట్రీమ్ లాటరల్ లోడ్ రెసిస్టెన్స్, స్టేబుల్ లాంగ్-ట్రావెల్ ఆపరేషన్ మరియు హై-ప్రెసిషన్ యాంటీ-రొటేషన్ పెర్ఫార్మెన్స్ కోసం రూపొందించబడిన ఈ సిరీస్ φ20mm నుండి φ100mm వరకు బోర్ సైజులను కవర్ చేస్తుంది, రెండు కాన్ఫిగర్ చేయదగిన మోడల్లను అందిస్తోంది: MGGM కార్బన్ అల్లాయ్ స్లయిడ్ బేరింగ్ బాల్ టైప్- మరియు MGGI రకం. ఇది లాంగ్-స్ట్రోక్, హెవీ-లోడ్, హై-ఇంపాక్ట్ మరియు అసాధారణ పని పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించబడింది, ఆటోమేటెడ్ ట్రైనింగ్, ట్రాన్స్లేషన్, స్టాపింగ్ మరియు పుషింగ్ స్టేషన్లలో విస్తృతంగా వర్తించబడుతుంది.
• అల్ట్రా-హై రిజిడిటీ హెవీ-డ్యూటీ స్ట్రక్చర్: మందపాటి రౌండ్ సిలిండర్ ట్యూబ్ మరియు వైడ్ స్పాన్ డిజైన్తో పెద్ద-వ్యాసం కలిగిన ఎక్స్టర్నల్ డ్యూయల్ గైడ్ రాడ్లను స్వీకరించడం, MGG సిరీస్ బెండింగ్, టోర్షన్ మరియు పార్శ్వ శక్తికి పరిశ్రమలో ప్రముఖ నిరోధకతను అందిస్తుంది. దీని సైడ్ లోడ్ కెపాసిటీ సాధారణ సిలిండర్ల కంటే 3 రెట్లు ఎక్కువ చేరుకుంటుంది, లాంగ్ స్ట్రోక్స్లో సున్నా కుంగిపోకుండా మరియు భారీ లోడ్ల కింద జీరో ఆఫ్సెట్ను నిర్ధారిస్తుంది.
• పరిశ్రమ-ప్రముఖ లాంగ్-స్ట్రోక్ పనితీరు: పూర్తి సిరీస్ MGP మరియు MGQ సిరీస్ల స్ట్రోక్ పరిమితులను మించి 1300mm గరిష్ట ప్రామాణిక స్ట్రోక్కు మద్దతు ఇస్తుంది. ఇది సుదూర మెటీరియల్ తెలియజేసేందుకు, హై-ట్రావెల్ ప్లాట్ఫారమ్ లిఫ్టింగ్ మరియు పొడిగించిన లీనియర్ డ్రైవింగ్ దృశ్యాలకు సంపూర్ణంగా వర్తిస్తుంది.
• పూర్తి దృశ్యాల కోసం డ్యూయల్ బేరింగ్ కాన్ఫిగరేషన్లు
￮ MGGM (స్లయిడ్ బేరింగ్): కార్బన్ అల్లాయ్ స్లైడింగ్ బుషింగ్తో అమర్చబడి, ఇది ఉన్నతమైన పార్శ్వ లోడ్ నిరోధకత, ప్రభావ నిరోధకత మరియు దుస్తులు నిరోధకతను కలిగి ఉంటుంది, ఇది భారీ-లోడ్, దుమ్ము మరియు అధిక-ప్రభావ కఠినమైన పని పరిస్థితులకు మొదటి ఎంపికగా పనిచేస్తుంది.
￮ MGGL (బాల్ బేరింగ్): హై-ప్రెసిషన్ లీనియర్ బాల్ బేరింగ్లను స్వీకరించడం, ఇది అల్ట్రా-తక్కువ ఘర్షణ, అల్ట్రా-స్మూత్ స్ట్రోక్ మూవ్మెంట్ మరియు స్థిరమైన హై-ఫ్రీక్వెన్సీ సైక్లింగ్ను సాధిస్తుంది, ఖచ్చితమైన లాంగ్-స్ట్రోక్ పొజిషనింగ్ మరియు హై-స్పీడ్ రెసిప్రొకేటింగ్ మోషన్కు అనువైనది.
• ప్రామాణిక అంతర్నిర్మిత హైడ్రాలిక్ బఫర్: సంప్రదాయ రబ్బరు బఫర్ సిలిండర్ల నుండి భిన్నంగా, MGG సిరీస్లో డ్యూయల్-ఎండ్ బిల్ట్-ఇన్ హైడ్రాలిక్ బఫర్లు స్టాండర్డ్ కాన్ఫిగరేషన్గా ఉంటాయి. ఇది లాంగ్-స్ట్రోక్ మరియు హై-స్పీడ్ కదలికల ద్వారా ఉత్పన్నమయ్యే భారీ ప్రభావ శక్తిని సమర్ధవంతంగా గ్రహిస్తుంది, తాకిడి శబ్దాన్ని తొలగిస్తుంది మరియు ఇంపాక్ట్ డ్యామేజ్ నుండి పరికరాలు మరియు వర్క్పీస్లను రక్షిస్తుంది.
• అల్ట్రా-హై యాంటీ-రొటేషన్ ప్రెసిషన్: ±0.02°~±0.07° అసాధారణమైన యాంటీ-రొటేషన్ ఖచ్చితత్వాన్ని సాధిస్తుంది, పెద్ద బోర్ సైజులు అధిక ఖచ్చితత్వాన్ని అందిస్తాయి. φ100mm మోడల్ ±0.02° యొక్క అత్యధిక ఖచ్చితత్వాన్ని చేరుకుంటుంది, ఇది చాలా స్థిరమైన మరియు నమ్మదగిన పునరావృత స్థానాలకు హామీ ఇస్తుంది.
• మాడ్యులర్ తక్కువ-నిర్వహణ డిజైన్: సిలిండర్ బాడీ మరియు గైడ్ ఫ్రేమ్ స్వతంత్ర మాడ్యులర్ నిర్మాణాన్ని అవలంబిస్తాయి, ఇది సిలిండర్ ట్యూబ్ మరియు పిస్టన్ భాగాలను విడిగా మార్చడానికి అనుమతిస్తుంది, ఇది తరువాత నిర్వహణ ఖర్చులను బాగా తగ్గిస్తుంది. మల్టీ-డైరెక్షనల్ మాగ్నెటిక్ స్విచ్ గ్రూవ్స్ ఫ్లెక్సిబుల్ పొజిషన్ డిటెక్షన్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది.

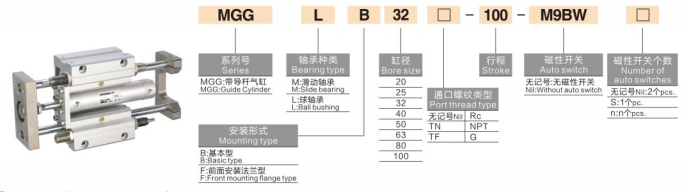

మోడల్ ఉదాహరణలు: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
కోడ్ విభాగం |
స్పెసిఫికేషన్ అర్థం |
|
MGG |
సిరీస్ కోడ్: హెవీ-డ్యూటీ ఎక్స్టర్నల్ గైడ్ రాడ్ సిలిండర్ |
|
M / L |
బేరింగ్ రకం: M=MGGM కార్బన్ స్లయిడ్ బేరింగ్; L=MGGL ప్రెసిషన్ బాల్ బేరింగ్ |
|
బి / ఎఫ్ |
మౌంటు రకం: B=ప్రాథమిక రకం; F=ఫ్లేంజ్ మౌంటు రకం |
|
20~100 |
బోర్ పరిమాణం (మిమీ): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
ప్రామాణిక లాంగ్ స్ట్రోక్ (మిమీ): పూర్తి పరిధి 25 మిమీ నుండి 1300 మిమీ |
|
J |
సర్దుబాటు చేయగల స్ట్రోక్ రకం (0~50mm స్ట్రోక్ సర్దుబాటు పరిధి) |
|
M9BW |
పొజిషన్ సెన్సింగ్ కోసం ఐచ్ఛిక సింగిల్/డ్యూయల్ మాగ్నెటిక్ స్విచ్లు |
|
S |
అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ప్రామాణిక కాన్ఫిగరేషన్) |
|
-XB6 |
అధిక-ఉష్ణోగ్రత నిరోధక ఎంపిక: పని ఉష్ణోగ్రత -10℃~150℃ |
ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
• MGGM40-300S: 40mm బోర్, 300mm పొడవైన స్ట్రోక్, అంతర్నిర్మిత మాగ్నెట్తో స్లయిడ్ బేరింగ్ రకం
• MGGL25-200J-30S: 25mm బోర్, 200mm స్టాండర్డ్ స్ట్రోక్, 30mm సర్దుబాటు స్ట్రోక్, ప్రెసిషన్ బాల్ బేరింగ్ రకం
• MGGM63-400F-XB6: 63mm బోర్, 400mm స్ట్రోక్, ఫ్లాంజ్ మౌంటు, అధిక-ఉష్ణోగ్రత నిరోధక హెవీ-డ్యూటీ సిలిండర్
(ప్రామాణిక పరీక్ష పరిస్థితులు: 20℃ సాధారణ ఉష్ణోగ్రత, 0.5MPa రేట్ ఒత్తిడి)
1. సాధారణ పనితీరు పారామితులు
• పని ఒత్తిడి పరిధి: 0.1 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa
• పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత సంప్రదాయ వాతావరణం); -10℃~150℃ (-XB6 అధిక-ఉష్ణోగ్రత వెర్షన్)
• పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~1000mm/s, లాంగ్-స్ట్రోక్ హై-స్పీడ్ ఆపరేషన్ కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది
• బఫర్ మోడ్: శక్తివంతమైన ప్రభావ శక్తి శోషణతో ప్రామాణిక డ్యూయల్-ఎండ్ హైడ్రాలిక్ బఫర్
• లూబ్రికేషన్ మోడ్: చమురు-రహిత నిర్వహణ-రహిత ఆపరేషన్, వివిధ పారిశ్రామిక వాతావరణాలకు అనుకూలం
2. థియరిటికల్ థ్రస్ట్ డేటా (@0.5MPa, యూనిట్: N)
|
బోర్ పరిమాణం (మిమీ) |
థియరిటికల్ థ్రస్ట్ (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. ఉత్పత్తి బరువు డేటా (100mm స్ట్రోక్, యూనిట్: kg)
|
బోర్ పరిమాణం (మిమీ) |
MGGM బరువు (కిలోలు) |
MGGL బరువు (కిలోలు) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
పోలిక అంశం |
MGGM (స్లయిడ్ బేరింగ్) |
MGGL (బాల్ బేరింగ్) |
|
బేరింగ్ రకం |
కార్బన్ మిశ్రమం స్లైడింగ్ బేరింగ్ |
హై-ప్రెసిషన్ బాల్ బేరింగ్ |
|
లాటరల్ లోడ్ కెపాసిటీ |
ఎక్స్ట్రీమ్ (సాధారణ సిలిండర్ల కంటే 3 రెట్లు) |
బలమైన (మృదువైన కదలికకు ప్రాధాన్యతనిస్తుంది) |
|
నాన్-రొటేషన్ ఖచ్చితత్వం |
±0.03°~±0.07° |
±0.02°~±0.05° (అధిక ఖచ్చితత్వం) |
|
చలన లక్షణాలు |
సూపర్ వేర్-రెసిస్టెంట్, ఇంపాక్ట్-రెసిస్టెంట్, సుదీర్ఘ సేవా జీవితం |
అల్ట్రా-తక్కువ ఘర్షణ, మృదువైన స్ట్రోక్, స్థిరమైన అధిక-ఫ్రీక్వెన్సీ ఆపరేషన్ |
|
వర్తించే దృశ్యాలు |
అధిక భారం, లాంగ్ స్ట్రోక్, మురికి వాతావరణం, అధిక-ప్రభావ పని పరిస్థితులు |
ఖచ్చితమైన లాంగ్-స్ట్రోక్ పొజిషనింగ్, హై-స్పీడ్ సైక్లింగ్, తక్కువ-ఘర్షణ అవసరమైన స్టేషన్లు |
|
ఖర్చు స్థాయి |
ఆర్థికపరమైన |
ప్రీమియం |
1. ద్వంద్వ మౌంటు ఎంపికలు
• ప్రాథమిక రకం (B): డైరెక్ట్ ఫిక్సింగ్ కోసం దిగువ మరియు పక్క ఉపరితలాలపై ముందుగా రిజర్వు చేయబడిన స్క్రూ రంధ్రాలు. సాంప్రదాయిక క్షితిజ సమాంతర మరియు నిలువు పరికరాల లేఅవుట్కు అనుకూలమైన సాధారణ అసెంబ్లీ మరియు వేరుచేయడం ఫీచర్లు.
• ఫ్లాంజ్ రకం (F): ఫ్రంట్ ఫ్లేంజ్ మౌంటు స్ట్రక్చర్, నిలువుగా క్రిందికి నెట్టడం, లాగడం మరియు సస్పెండ్ చేయబడిన లోడ్ వర్కింగ్ పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించబడింది, స్థిరమైన లోడ్ బేరింగ్ను నిర్ధారిస్తుంది.
2. కోర్ ఇండస్ట్రియల్ అప్లికేషన్స్
• లాంగ్-స్ట్రోక్ లిఫ్టింగ్ ప్లాట్ఫారమ్: ఎక్విప్మెంట్ లిఫ్టింగ్ మరియు వర్క్బెంచ్ వర్టికల్ డ్రైవింగ్, గరిష్టంగా 1300 మిమీ అల్ట్రా-లాంగ్ స్ట్రోక్కు సపోర్టింగ్, ఫుల్-స్ట్రోక్ హెవీ లోడ్ కింద జీరో-సాగ్ స్టెబిలిటీని నిర్వహించడం.
• హెవీ-డ్యూటీ కన్వేయర్ అనువాదం: వర్క్పీస్ అనువాదం, ప్యాలెట్ బదిలీ మరియు సుదూర మెటీరియల్ నెట్టడం; అద్భుతమైన యాంటీ-ఎక్సెంట్రిక్ మరియు యాంటీ-ఆఫ్సెట్ పనితీరు స్థిరమైన ఆపరేషన్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.
• హై-ఇంపాక్ట్ స్టాపింగ్ స్టేషన్: ప్రొడక్షన్ లైన్ వర్క్పీస్ ఆపడం, పొజిషనింగ్ మరియు ఇంపాక్ట్ లిమిటింగ్; ప్రామాణిక హైడ్రాలిక్ బఫర్ పరికరాలను రక్షించడానికి తక్షణ ప్రభావం గతి శక్తిని పూర్తిగా గ్రహిస్తుంది.
• సాధారణ ఆటోమేషన్ హెవీ-డ్యూటీ డ్రైవింగ్: గాలము ట్రైనింగ్, భారీ భాగం ఎజెక్షన్ మరియు అసాధారణ లోడ్ డ్రైవింగ్; మెకానికల్ నిర్మాణాన్ని సులభతరం చేయడానికి మరియు సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరచడానికి సాంప్రదాయ స్ప్లిట్ సిలిండర్ + హెవీ గైడ్ పోస్ట్ కాంబినేషన్లను భర్తీ చేస్తుంది.
|
పోలిక అంశం |
MGG (హెవీ-డ్యూటీ లాంగ్-స్ట్రోక్) |
MGP (ప్రామాణిక రకం) |
MGQ (సన్నని కాంపాక్ట్ రకం) |
|
స్ట్రోక్ రేంజ్ |
25~1300mm (గరిష్ట పొడవు) |
25~500మి.మీ |
25~250mm (చిన్న) |
|
నిర్మాణ రూపకల్పన |
రౌండ్ ట్యూబ్ + బాహ్య డ్యూయల్ గైడ్ రాడ్ |
స్క్వేర్ సన్నని శరీరం + అంతర్గత ద్వంద్వ గైడ్ రాడ్ |
అల్ట్రా-సన్నని స్క్వేర్ బాడీ + అంతర్గత డ్యూయల్ గైడ్ రాడ్ |
|
లాటరల్ లోడ్ కెపాసిటీ |
బలమైన (3× సాధారణ సిలిండర్) |
మధ్యస్థం (2× సాధారణ సిలిండర్) |
బలమైన (2×+ సాధారణ సిలిండర్) |
|
బఫర్ రకం |
ప్రామాణిక హైడ్రాలిక్ బఫర్ |
రబ్బరు బఫర్ (ఐచ్ఛిక ఎయిర్ బఫర్) |
రబ్బరు బఫర్ (ఐచ్ఛిక ఎయిర్ బఫర్) |
|
నాన్-రొటేషన్ ఖచ్చితత్వం |
±0.02° వరకు (అత్యధిక ఖచ్చితత్వం) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
కోర్ అప్లికేషన్ దృశ్యాలు |
లాంగ్ స్ట్రోక్, భారీ లోడ్, అధిక ప్రభావం |
ప్రామాణిక లేఅవుట్, మీడియం లోడ్ |
పరిమిత స్థలం, అధిక-ఖచ్చితమైన స్థానాలు |
1. బోర్ సైజు ఎంపిక: అసలు పని లోడ్ ప్రకారం బోర్ పరిమాణాన్ని ఎంచుకోండి. సైద్ధాంతిక థ్రస్ట్ ≥ వాస్తవ లోడ్ × 1.5 ఉంచండి; రాడ్ కుంగిపోవడం మరియు స్థానం విచలనం నిరోధించడానికి దీర్ఘ-స్ట్రోక్ పని పరిస్థితులు కోసం 80% భద్రతా మార్జిన్ రిజర్వ్.
2. బేరింగ్ రకం ఎంపిక: భారీ-లోడ్, మురికి మరియు అధిక-ప్రభావ దృశ్యాల కోసం MGGM స్లయిడ్ బేరింగ్ని ఎంచుకోండి; ఖచ్చితమైన లాంగ్-స్ట్రోక్ పొజిషనింగ్ మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ మోషన్ కోసం MGGL బాల్ బేరింగ్ని ఎంచుకోండి.
3. ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక
￮ అల్ట్రా-లాంగ్ స్ట్రోక్ డిమాండ్: MGG సిరీస్కు ప్రాధాన్యత ఇవ్వండి (గరిష్టంగా 1300mm స్ట్రోక్, MGP/MGQ సామర్థ్యాన్ని మించి)
￮ పొజిషన్ డిటెక్షన్ డిమాండ్: Equip S మాగ్నెట్ కాన్ఫిగరేషన్ + మల్టీ-డైరెక్షనల్ మాగ్నెటిక్ స్విచ్లు
￮ అధిక-ఉష్ణోగ్రత వాతావరణం: -XB6 అధిక-ఉష్ణోగ్రత నిరోధక ఎంపికను ఎంచుకోండి (-10℃~150℃)
SOLH MGG సిరీస్ హెవీ-డ్యూటీ లాంగ్-స్ట్రోక్ గైడ్ రాడ్ సిలిండర్ గరిష్ట దృఢత్వం, విపరీతమైన ప్రభావ నిరోధకత మరియు పరిశ్రమలో అగ్రగామిగా ఉన్న 1300mm లాంగ్-స్ట్రోక్ స్థిరత్వం, స్టాండర్డ్ హైడ్రాలిక్ బఫర్ మరియు అల్ట్రా-హై యాంటీ-రొటేషన్ ప్రెసిషన్తో అమర్చబడి, హెవీ-లోడ్ మరియు లాంగ్-ట్రాక్ట్ డ్రైవింగ్ స్టేషన్లకు సరైన పరిష్కారంగా మారింది.
