బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

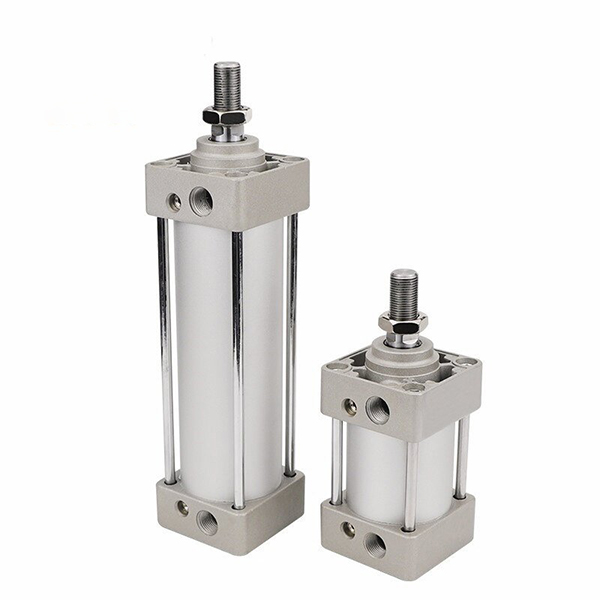

SOLH MBB సిరీస్ లైట్ వెయిట్ టై రాడ్ స్టాండర్డ్ సిలిండర్ (MB-Z సిరీస్), 10% బరువు తగ్గింపుతో సాంప్రదాయ MB సిరీస్కి అప్గ్రేడ్ చేసిన వారసుడు. స్క్వేర్ ఎండ్ క్యాప్స్, అడ్జస్టబుల్ డబుల్-ఎండ్ ఎయిర్ కుషన్లు మరియు సమృద్ధిగా మౌంటు ఆప్షన్లతో అమర్చబడి ఉంటుంది. మీడియం వేగం, అధిక ఫ్రీక్వెన్సీ మరియు మీడియం లోడ్ పరిస్థితులతో సాధారణ ఆటోమేషన్ పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది. ఇన్స్టాలేషన్ కొలతలు ISO 15552 ప్రమాణానికి అనుగుణంగా ఉంటాయి, పోటీ బ్రాండ్ టై రాడ్ సిలిండర్లతో పరస్పరం మార్చుకోవచ్చు.
1. నిర్మాణం: రౌండ్ అల్యూమినియం బారెల్, అంతర్గత టై రాడ్లు, స్క్వేర్ ఎండ్ క్యాప్స్, రెండు చివర్లలో సర్దుబాటు చేయగల ఎయిర్ కుషన్, అధిక నిర్మాణ దృఢత్వం.
2. మెటీరియల్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, హై-స్ట్రెంగ్త్ కాస్ట్ ఎండ్ క్యాప్స్, హార్డ్ క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్, హై టెన్సైల్ టై రాడ్లు, వేర్-రెసిస్టెంట్ మరియు సుదీర్ఘ సేవా జీవితం.
3. ఆపరేషన్ వేరియంట్లు
-- MBB: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ (అంతర్నిర్మిత మాగ్నెట్ లేకుండా)
-- MDBB: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ (ఆటో స్విచ్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్)
-- MBW/MDBW: డబుల్ రాడ్ డబుల్ యాక్టింగ్, అద్భుతమైన యాంటీ-టార్షన్ పనితీరు
4. కుషన్: రెండు చివర్లలో స్వతంత్రంగా సర్దుబాటు చేయగల గాలి పరిపుష్టి, టెర్మినల్ ప్రభావం, కంపనం మరియు శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది.
5. సెన్సార్ ఇన్స్టాలేషన్: పిస్టన్ స్థానాన్ని గుర్తించడానికి M9B/A93/M9BW మాగ్నెటిక్ ఆటో స్విచ్ల కోసం ప్రీ-మెషిన్డ్ గ్రూవ్లు.
6. తేలికైన అప్గ్రేడ్: ఆప్టిమైజ్ చేయబడిన ఎండ్ క్యాప్ జ్యామితి, పాత MB మోడల్ కంటే 10% తేలికైనది, సులభంగా అసెంబ్లీ మరియు రవాణా.
7. ప్రామాణిక అనుకూలత: ISO 15552 మౌంటు ప్రమాణం, డైరెక్ట్ క్రాస్-బ్రాండ్ పరస్పర మార్పిడి.

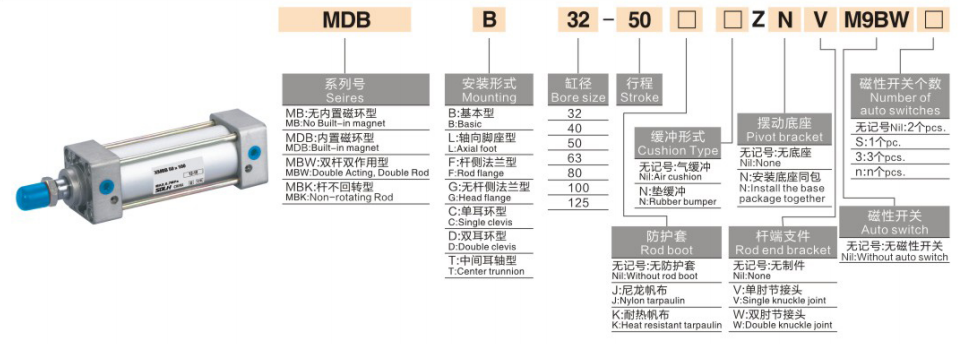

1. మోడల్ ఉదాహరణ: MDBB40-100Z-M9BW
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| MB / MD |
మాగ్నెట్ ఎంపిక |
MB = అయస్కాంతం లేదు MD = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
|
B |
సిరీస్ కోడ్ |
స్క్వేర్ ఎండ్ క్యాప్ టై రాడ్ స్టాండర్డ్ సిలిండర్ |
|
40 |
బోర్ సైజు |
φ32/40/50/63/80/100/125 మిమీ |
|
100 |
స్ట్రోక్ పొడవు |
ప్రామాణికం:25~1000మిమీ, గరిష్టంగా అనుకూలీకరించిన 1500మిమీ |
|
Z |
వెర్షన్ మార్క్ |
కొత్త తేలికైన MB-Z సిరీస్ |
| M9BW |
ఐచ్ఛిక అనుబంధం |
మాగ్నెటిక్ ఆటో స్విచ్ |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- MBB50-200Z: బోర్50, స్ట్రోక్200, అయస్కాంతం లేని తేలికపాటి ప్రాథమిక మోడల్
-- MDBB63-150Z-LB: Bore63, స్ట్రోక్150, అంతర్నిర్మిత మాగ్నెట్, ఫుట్ మౌంటు
-- MDBB80-300Z-FA: బోర్80, స్ట్రోక్300, రాడ్ సైడ్ ఫ్లాంజ్ మౌంటు
| పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ32,40,50,63,80,100,125 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.05 ~ 1.0 MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-10~+70℃; మాగ్నెట్ అమర్చిన మోడల్ కోసం -10~+60℃ |
| పిస్టన్ వేగం |
50~1000 mm/s |
| కుషన్ |
రెండు చివర్లలో సర్దుబాటు చేయగల గాలి పరిపుష్టి |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ అందుబాటులో ఉంది |
| స్ట్రోక్ టాలరెన్స్ |
≤250mm:0~+1.0mm; 251~1000మిమీ:0~+1.4మిమీ; 1001~1500mm:0~+1.8mm |
1. డబుల్ యాక్టింగ్ MBB / MDBB
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |

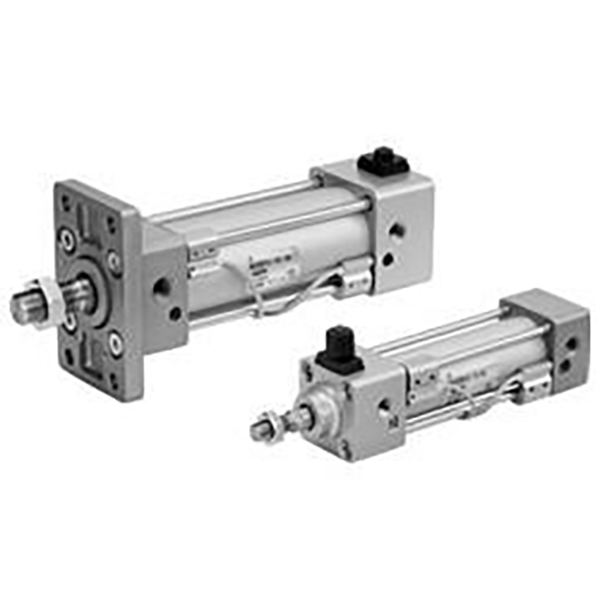

1. మౌంటు ఐచ్ఛికాలు
-- B ప్రాథమిక రకం: రంధ్రాల ద్వారా ఎండ్ క్యాప్ ద్వారా డైరెక్ట్ ఇన్స్టాలేషన్
-- LB ఫుట్ మౌంట్: భారీ లోడ్ కోసం స్థిరమైన క్షితిజ సమాంతర సంస్థాపన
-- FA/FB ఫ్లాంజ్: నిలువు మౌంటు కోసం రాడ్-సైడ్/హెడ్-సైడ్ ఫ్లాంజ్
-- C/D క్లెవిస్: హింగ్డ్ స్వింగ్ మోషన్ కోసం సింగిల్/డబుల్ క్లీవిస్
-- T Trunnion: టర్నోవర్ మెకానిజం కోసం మిడిల్ ట్రూనియన్ మౌంట్
2. మెయిన్ డెరివేటివ్ సిరీస్
-- MBB/MDBB/MBW: ప్రామాణిక సింగిల్ రాడ్ నాన్-మాగ్నెట్ /మాగ్నెట్ & డబుల్ రాడ్ సిలిండర్
-- MBK/MDBK: పిస్టన్ రాడ్ ట్విస్టింగ్ నిరోధించడానికి నాన్-రొటేటింగ్ రాడ్ సిలిండర్
-- -XB6 అధిక ఉష్ణోగ్రత రకం: పని పరిధి -20~+150℃
-- -XC6 స్టెయిన్లెస్ స్టీల్ పిస్టన్ రాడ్: తేలికపాటి తినివేయు & తేమతో కూడిన వాతావరణం కోసం
1. బోర్ ఎంపిక: వాస్తవ లోడ్ నుండి అవసరమైన థ్రస్ట్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్. మీడియం-స్పీడ్ మీడియం-లోడ్ సాధారణ ఆటోమేషన్ కోసం MBBకి ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ నిర్ధారణ: సమర్థవంతమైన ప్రయాణానికి 10~20mm భద్రతా మార్జిన్ను జోడించండి. గరిష్ట ప్రామాణిక స్ట్రోక్ 1000mm, 1500mm వరకు అనుకూలీకరించబడింది.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- స్థాన గుర్తింపు: MDBB అంతర్నిర్మిత మాగ్నెట్ మోడల్ని ఎంచుకోండి, M9B/A93 ఆటో స్విచ్లను సరిపోల్చండి.
-- మౌంటు: క్షితిజ సమాంతర భారీ లోడ్ కోసం LB ఫుట్ మౌంట్; నిలువు ఇన్స్టాలేషన్ కోసం FA ఫ్లేంజ్ ప్రాధాన్యత ఇవ్వబడుతుంది.
-- ప్రత్యేక పరిస్థితులు: అధిక ఉష్ణోగ్రత కోసం -XB6, తినివేయు వాతావరణం కోసం -XC6 స్టెయిన్లెస్ రాడ్ని ఎంచుకోండి.
SOLH MBB లైట్వెయిట్ టై రాడ్ స్టాండర్డ్ సిలిండర్ ISO15552కి అనుగుణంగా ఉంటుంది, సర్దుబాటు చేయగల ఎయిర్ కుషన్ మరియు బహుళ మౌంటు పద్ధతులతో అమర్చబడి ఉంటుంది, మీడియం-లోడ్ హై-ఫ్రీక్వెన్సీ ఆటోమేషన్ ప్రొడక్షన్ లైన్ల కోసం ఆదర్శవంతమైన సాధారణ-ప్రయోజన లీనియర్ యాక్యుయేటర్.
