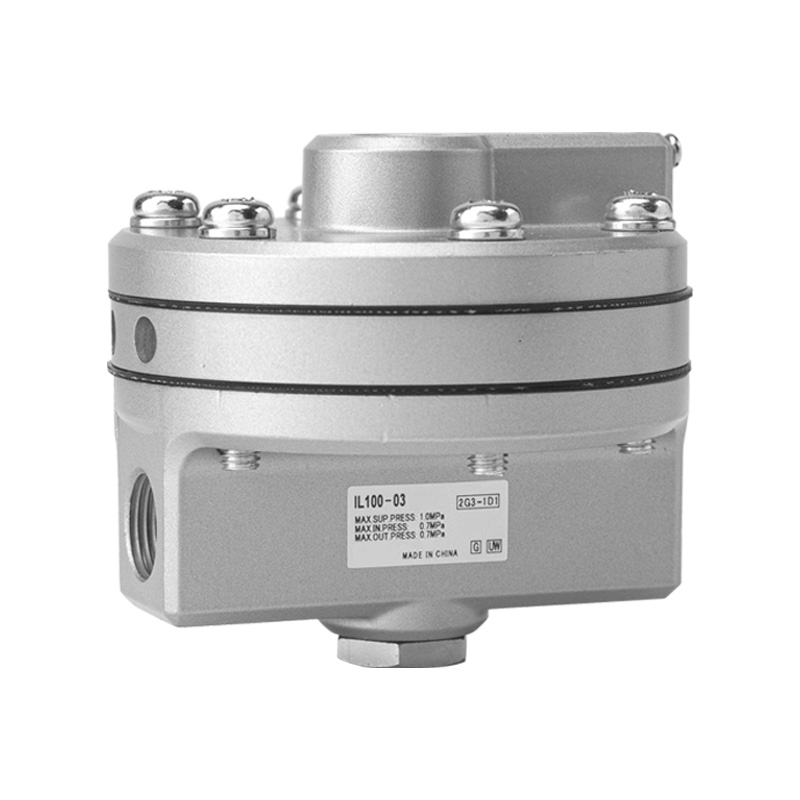

IL100 సిరీస్ 1:1 ప్రెసిషన్ బూస్టర్ రిలే (న్యూమాటిక్ యాంప్లిఫైయర్)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     IL100 సిరీస్ అనేది 1:1 ప్రెసిషన్ బూస్టర్ రిలే, SMC ఒరిజినల్ మోడల్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలిగినది, దీనిని న్యూమాటిక్ సిగ్నల్ యాంప్లిఫైయర్ లేదా వాల్యూమ్ బూస్టర్ అని కూడా పిలుస్తారు. తక్కువ-ప్రవాహ నియంత్రణ సంకేతాలను సమాన-పీడన అధిక-ప్రవాహ గాలి అవుట్‌పుట్‌గా మార్చడం దీని ప్రధాన విధి. ఇది అత్యుత్తమ ఖచ్చితత్వం, అల్ట్రా-లార్జ్ ఫ్లో కెపాసిటీ మరియు అల్ట్రా-ఫాస్ట్ రెస్పాన్స్ స్పీడ్‌ను కలిగి ఉండే లాంగ్ పైపింగ్ రన్ మరియు లార్జ్-వాల్యూమ్ న్యూమాటిక్ యాక్యుయేటర్‌ల వల్ల ఏర్పడే స్లో రెస్పాన్స్ సమస్యలను సమర్థవంతంగా పరిష్కరిస్తుంది.

 కోర్ ఫంక్షన్ & వర్కింగ్ ప్రిన్సిపల్

  1. ప్రాథమిక నిర్వచనం

       ఖచ్చితమైన 1:1 ప్రెజర్ ట్రాకింగ్‌తో వాయు సిగ్నల్ & వాల్యూమ్ యాంప్లిఫైయర్ (అవుట్‌పుట్ ప్రెజర్ ఖచ్చితంగా ఇన్‌పుట్ సిగ్నల్ ప్రెజర్‌కు సమానం).

  2. ఆపరేషన్ లాజిక్

     --SIG (సిగ్నల్ పోర్ట్): పొజిషనర్లు లేదా ప్రెజర్ రెగ్యులేటర్ల నుండి తక్కువ-ఫ్లో కంట్రోల్ ప్రెజర్ అవుట్‌పుట్‌ను అందుకుంటుంది

     --SUP (సప్లై పోర్ట్): ప్రధాన కంప్రెస్డ్ ఎయిర్ సప్లైకి కనెక్ట్ చేయండి, గరిష్ట సరఫరా ఒత్తిడి 1.0 MPa

     --OUT (అవుట్‌పుట్ పోర్ట్): పెద్ద యాక్యుయేటర్‌లను నడపడానికి ఒకే విధమైన ఒత్తిడితో అధిక-ప్రవాహ గాలిని అందిస్తుంది

     --EXH (ఎగ్జాస్ట్ పోర్ట్): నియంత్రణ సిగ్నల్ ఒత్తిడి పడిపోయినప్పుడు అవశేష గాలిని వేగంగా ఎగ్జాస్ట్ చేస్తుంది

 3. ప్రధాన విలువ

     అవుట్‌పుట్ ప్రవాహాన్ని విస్తరించేటప్పుడు ఖచ్చితమైన సిగ్నల్ ఒత్తిడిని నిర్వహించండి, యాక్యుయేటర్ కదలికను తీవ్రంగా వేగవంతం చేస్తుంది.

కోర్ కీ ఫీచర్లు

   1. అల్ట్రా-హై ఫ్లో & ఇన్‌స్టంట్ రెస్పాన్స్

     -- గరిష్ట ప్రవాహ సామర్థ్యం: 0.7 MPa సరఫరా ఒత్తిడిలో 6,000 L/min (ANR)

     -- ఫ్లో కోఎఫీషియంట్ Cv = 1.1

     --దూరపు పైపింగ్, పెద్ద బోర్ సిలిండర్లు మరియు పెద్ద డయాఫ్రమ్ యాక్యుయేటర్లకు పర్ఫెక్ట్

   2. అధిక-ఖచ్చితత్వం 1:1 ప్రెజర్ ట్రాకింగ్

     --లీనియారిటీ లోపం ±1% పూర్తి స్థాయిలో ఉంది

     --హిస్టెరిసిస్ ≤ 1% పూర్తి స్థాయి

     --సున్నా పీడన తగ్గుదలతో ఖచ్చితమైన పీడన ప్రతిరూపం మరియు దీర్ఘకాలిక చలనం లేదు

   3. బహుళ పోర్ట్ థ్రెడ్ ఎంపికలు

     --పోర్ట్ పరిమాణాలు: 02 (Rc1/4), 03 (Rc3/8)

     --స్టాండర్డ్ థ్రెడ్: Rc; ఐచ్ఛిక NPT (ప్రత్యయం N), G సమాంతర థ్రెడ్ (ప్రత్యయం F)

     --నాలుగు ప్రత్యేక పోర్ట్‌లు: SIG సిగ్నల్, SUP సరఫరా, అవుట్ అవుట్‌పుట్, EXH ఎగ్జాస్ట్

   4. విస్తృత ఉష్ణోగ్రత & ప్రత్యేక అనుకూల సంస్కరణలు

     --స్టాండర్డ్ మోడల్: -5 ~ +60℃

     --తక్కువ ఉష్ణోగ్రత L వెర్షన్: -30 ~ +60℃

     --హై టెంప్ T వెర్షన్: -5 ~ +100℃

     --కాపర్-ఫ్రీ S వెర్షన్: సెమీకండక్టర్ తయారీ & అధిక స్వచ్ఛత జడ వాయువుతో అనుకూలమైనది

   5. మన్నికైన కాంపాక్ట్ నిర్మాణం

     --మెయిన్ బాడీ: వెండి వ్యతిరేక తుప్పు పెయింట్ పూతతో అల్యూమినియం మిశ్రమం

     --నికర బరువు: 0.56 కిలోలు

     --రెండు మౌంటు పద్ధతులు: డైరెక్ట్ థ్రెడ్ ఇన్‌స్టాలేషన్; ఐచ్ఛిక మెటల్ మౌంటు బ్రాకెట్ (ప్రత్యయం B)

పూర్తి టెక్నికల్ స్పెసిఫికేషన్ టేబుల్

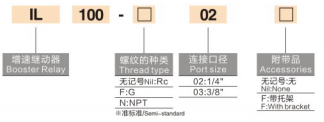

మోడల్ కోడ్ వివరణ (IL100-□-□-□-□)

   ఉదాహరణ: IL100-02-N-L-B

     --IL100: బేస్ సిరీస్ కోడ్

     --02 / 03: పోర్ట్ పరిమాణం (1/4" / 3/8")

     --థ్రెడ్ ప్రత్యయం: N=NPT థ్రెడ్; ప్రత్యయం లేదు=Rc; F=G థ్రెడ్

     --ప్రత్యేక సంస్కరణ ప్రత్యయం: L=తక్కువ ఉష్ణోగ్రత; T=అధిక ఉష్ణోగ్రత; S=రాగి లేని

     --B: మౌంటు బ్రాకెట్‌తో అమర్చబడింది (ప్రత్యయం లేదు = బ్రాకెట్ లేకుండా)

   సాధారణ ప్రామాణిక నమూనాలు

     --IL100-02: Rc1/4 పోర్ట్, ప్రామాణిక ఉష్ణోగ్రత, బ్రాకెట్ లేదు

     --IL100-03-B: Rc3/8 పోర్ట్, ప్రామాణిక ఉష్ణోగ్రత, మౌంటు బ్రాకెట్‌తో

     --IL100-N03-L: NPT 3/8 థ్రెడ్, తక్కువ-ఉష్ణోగ్రత నిరోధక వేరియంట్

సాధారణ అప్లికేషన్ దృశ్యాలు

     --ప్రాసెస్ కంట్రోల్ వాల్వ్‌లు: న్యూమాటిక్ రెగ్యులేటింగ్ వాల్వ్‌లు & డయాఫ్రమ్ యాక్యుయేటర్‌లు, యాక్చుయేషన్ స్పీడ్‌ని పెంచడానికి పొజిషనర్‌లతో జతచేయబడతాయి

     --సుదూర పరికర గాలి పైప్‌లైన్‌లు: ట్రాన్స్‌మిటర్‌లు మరియు యాక్యుయేటర్‌ల మధ్య పొడవైన గొట్టాల కారణంగా నెమ్మదిగా ప్రతిస్పందనను తొలగించండి

     --లార్జ్-వాల్యూమ్ న్యూమాటిక్ సిలిండర్లు: హెవీ-డ్యూటీ లిఫ్టింగ్, బిగింపు మరియు పెద్ద స్ట్రోక్ మెకానికల్ యాక్యుయేటర్లు

     --హై-ప్రెసిషన్ పొజిషనింగ్ లూప్స్: కచ్చితమైన ప్రెజర్ ఫాలో-అప్ మరియు వేగవంతమైన ప్రతిస్పందన అవసరమయ్యే వాయు వ్యవస్థలు

     --సెమీకండక్టర్ & హై-ప్యూరిటీ గ్యాస్ పరికరాలు: క్లీన్ ప్రాసెస్ పరిసరాల కోసం కాపర్-ఫ్రీ S వేరియంట్

ఒక వాక్య సారాంశం

     SOLH IL100 మార్చుకోగలిగిన బూస్టర్ రిలే 1:1 ఖచ్చితమైన పీడన ట్రాకింగ్, గరిష్టంగా 6000 L/min హై ఫ్లో మరియు అల్ట్రా-ఫాస్ట్ ప్రతిస్పందనతో ±1% అధిక లీనియారిటీని అందిస్తుంది, లాంగ్ పైపింగ్ మరియు పెద్ద-వాల్యూమ్ న్యూమాటిక్ సిస్టమ్‌లలో స్లో యాక్చుయేషన్ లాగ్‌ను తొలగించడానికి ప్రత్యేకంగా రూపొందించబడింది.
