బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | న్యూమాటిక్ సర్క్యూట్ మాన్యువల్ ఆన్-ఆఫ్ & ప్రెజర్ రిలీఫ్ కోసం 3/2 వే సెల్ఫ్-లాకింగ్ హ్యాండ్ స్లయిడ్ వాల్వ్

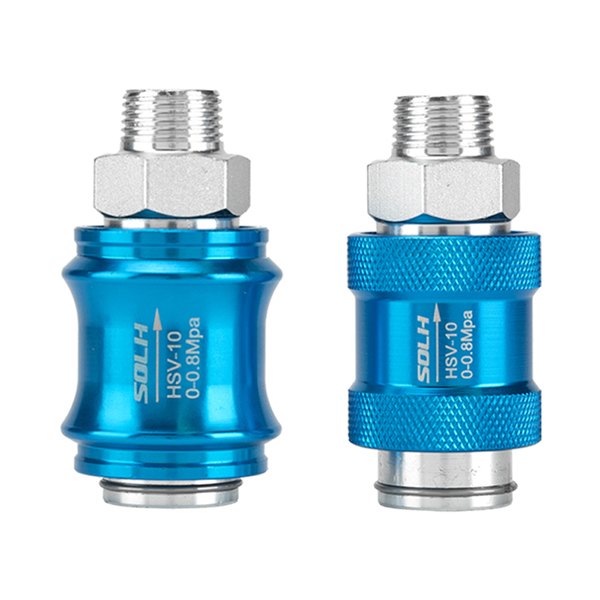

SOLH HSV సిరీస్ ఒక ప్రమాణం3/2 వే హ్యాండ్ స్లయిడ్ న్యూమాటిక్ వాల్వ్ స్ట్రెయిట్-త్రూ స్లీవ్ పుష్-పుల్ స్ట్రక్చర్తో, AirTAC HSV సిరీస్ స్పెసిఫికేషన్లకు పూర్తిగా అనుగుణంగా ఉంటుంది మరియు దేశీయ సమానమైన మోడళ్లతో విశ్వవ్యాప్తంగా పరస్పరం మార్చుకోవచ్చు. నాన్-స్ప్రింగ్ స్వీయ-లాకింగ్ డిజైన్ను స్వీకరించడం, ఇది ముందుకు నెట్టడం ద్వారా గాలి సరఫరాను మరియు వెనుకకు లాగడం ద్వారా ఒత్తిడి ఉపశమన ఎగ్జాస్ట్ను తెలుసుకుంటుంది. అంతర్నిర్మిత ఎగ్జాస్ట్ లాజిక్తో, వాల్వ్ మూసివేసేటప్పుడు వెనుక పైప్లైన్ల నుండి అవశేష ఒత్తిడిని తక్షణమే విడుదల చేస్తుంది. ఇది వృత్తిపరంగా న్యూమాటిక్ బ్రాంచ్ సర్క్యూట్ల కోసం మాన్యువల్ మెయిన్ స్విచ్గా మరియు పరికరాల నిర్వహణ కోసం ఎయిర్ కట్-ఆఫ్ సేఫ్టీ వాల్వ్గా వర్తించబడుతుంది, స్థిరమైన స్వీయ-లాకింగ్ మరియు సురక్షితమైన ఒత్తిడి ఉపశమన పనితీరును కలిగి ఉంటుంది.
1.1 కోర్ ఎయిర్ పోర్ట్ లాజిక్ & ఆపరేటింగ్ ప్రిన్సిపల్
• ఎయిర్ పోర్ట్ నిర్వచనం: P (ఎయిర్ ఇన్లెట్), A (వర్కింగ్ అవుట్లెట్), R (అంతర్నిర్మిత ఎగ్జాస్ట్ పోర్ట్)
• సాధారణంగా మూసివేయబడిన రాష్ట్రం: P-A సర్క్యూట్ డిస్కనెక్ట్ చేయబడింది, నిరంతర ఎగ్జాస్ట్ కోసం A-R సర్క్యూట్ తెరవబడింది
• వర్కింగ్ పుష్ స్టేట్: P-A సర్క్యూట్ గాలి సరఫరా కోసం కనెక్ట్ చేయబడింది, A-R సర్క్యూట్ ప్రెజర్ హోల్డింగ్ కోసం మూసివేయబడింది
• ఆపరేటింగ్ ఫీచర్: యాంత్రిక స్వీయ-లాకింగ్ నిర్మాణంతో యాక్సియల్ స్లీవ్ పుష్-పుల్ ఆపరేషన్, చేతులు విడుదల చేసిన తర్వాత స్థానం విచలనం లేదు

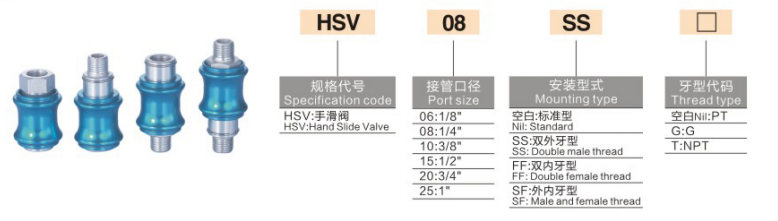

కోడింగ్ లాజిక్: HSV [పోర్ట్ సైజు] - [థ్రెడ్ స్ట్రక్చర్ కోడ్] + [థ్రెడ్ టైప్ కోడ్]
2.1 పోర్ట్ సైజు స్పెసిఫికేషన్
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: G1
2.2 థ్రెడ్ స్ట్రక్చర్ ప్రత్యయం కోడ్
• SF: ప్రామాణిక నిర్మాణం, ఒక చివర బాహ్య థ్రెడ్ + ఒక చివర అంతర్గత థ్రెడ్ (అత్యంత సాధారణ నమూనా)
• SS: రెండు చివర్లలో డబుల్ బాహ్య థ్రెడ్
• FF: రెండు చివర్లలో డబుల్ అంతర్గత థ్రెడ్
2.3 థ్రెడ్ రకం కోడ్
• డిఫాల్ట్: PT టేపర్ థ్రెడ్
• G: బ్రిటిష్ ప్రామాణిక సమాంతర థ్రెడ్
• T: NPT అమెరికన్ స్టాండర్డ్ టేపర్ థ్రెడ్
మోడల్ ఉదాహరణ: HSV08-SF | G1/4 పోర్ట్, స్టాండర్డ్ వన్-ఎక్స్టర్నల్-వన్-ఇంటర్నల్ థ్రెడ్ హ్యాండ్ స్లైడ్ వాల్వ్, మార్కెట్లో ఎక్కువగా ఉపయోగించే స్పెసిఫికేషన్
2.4 పూర్తి సిరీస్ మెయిన్ స్ట్రీమ్ స్పెసిఫికేషన్ పారామితులు
|
మోడల్ |
థ్రెడ్ పరిమాణం |
ప్రభావవంతమైన ప్రాంతం |
Cv విలువ |
సరిపోలే ట్యూబ్ |
|
HSV06 |
G1/8 |
23mm² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40mm² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62mm² |
3.50 |
φ10 |
|
HSV15 |
G1/2 |
140mm² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250mm² |
13.8 |
φ20 |
|
HSV25 |
G1 |
392mm² |
21.8 |
φ25 |
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని ఒత్తిడి పరిధి |
0～1.0MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.5MPa |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (≥40μm), లూబ్-ఫ్రీ ఆపరేషన్ |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
బాడీ మెటీరియల్ |
హార్డ్ యానోడైజ్డ్ అల్యూమినియం మిశ్రమం |
|
స్పూల్ మెటీరియల్ |
స్టెయిన్లెస్ స్టీల్, వేర్-రెసిస్టెంట్ మరియు యాంటీ రస్ట్ |
|
సీలింగ్ మెటీరియల్ |
NBR నైట్రైల్ రబ్బరు, మన్నికైన గాలి చొరబడని ముద్ర |
|
ఆపరేటింగ్ థ్రస్ట్ |
18～25N, మృదువైన పుష్-పుల్ & స్థిరమైన స్వీయ-లాకింగ్ |
|
ఎగ్సాస్ట్ స్ట్రక్చర్ |
అంతర్నిర్మిత దాచిన ఎగ్జాస్ట్ హోల్, తక్షణ అవశేష ఒత్తిడి ఉపశమనం |
• ఇన్లైన్ స్ట్రెయిట్-త్రూ ఇన్స్టాలేషన్: న్యూమాటిక్ బ్రాంచ్ పైప్లైన్లలో సిరీస్ కనెక్షన్ కోసం రూపొందించబడింది, బేస్ అవసరం లేదు, సరళమైన మరియు స్థలాన్ని ఆదా చేసే లేఅవుట్ కోసం నేరుగా గాలి పైపుల మధ్యలో థ్రెడ్ మరియు ఇన్స్టాల్ చేయవచ్చు.
• సేఫ్ 3/2 వే ప్రెజర్ రిలీఫ్ లాజిక్: గాలి తీసుకోవడం తగ్గించడానికి మరియు వెనుక సిలిండర్లు మరియు పైప్లైన్ల నుండి అన్ని అవశేష ఒత్తిడిని విడుదల చేయడానికి లాగండి; గాలి సరఫరా మరియు ఒత్తిడి హోల్డింగ్ పునరుద్ధరించడానికి పుష్. పరికరాల నిర్వహణ సమయంలో అవశేష పీడన ప్రమాదాలను సమర్థవంతంగా తొలగిస్తుంది.
• విశ్వసనీయ స్వీయ-లాకింగ్ పనితీరు: మెకానికల్ పొజిషనింగ్ సెల్ఫ్-లాకింగ్ స్ట్రక్చర్, స్ప్రింగ్ రీసెట్ లేదు, ఆపరేషన్ తర్వాత స్థిరమైన పొజిషనింగ్, యాదృచ్ఛిక స్థానభ్రంశం లేదా గాలి లీకేజీ లేదు.
• డైవర్సిఫైడ్ థ్రెడ్ మ్యాచింగ్: బహుళ థ్రెడ్ నిర్మాణాలు మరియు రకాలు ఐచ్ఛికం, శీఘ్ర అమరికలు, అంతర్గత థ్రెడ్ జాయింట్లు మరియు ఫ్లెక్సిబుల్ ఆన్-సైట్ అసెంబ్లీ కోసం KQ2 ఎయిర్ పైపులతో సంపూర్ణంగా అనుకూలంగా ఉంటాయి.
• మన్నికైన వ్యతిరేక తుప్పు నిర్మాణం: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బాడీ మరియు స్టెయిన్లెస్ స్టీల్ స్పూల్ సంక్లిష్ట వాతావరణంలో దుస్తులు నిరోధకత, ఆక్సీకరణ నిరోధకత మరియు దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ను సాధిస్తాయి.
|
పోలిక అంశం |
HSV హ్యాండ్ స్లయిడ్ వాల్వ్ (3/2 వే) |
4HV హ్యాండ్ రోటరీ వాల్వ్ (4/2/3 వే) |
|
ఎయిర్ పోర్ట్ కాన్ఫిగరేషన్ |
3 పోర్ట్లు (P/A/R), ఆన్-ఆఫ్ మరియు ప్రెజర్ రిలీఫ్ కోసం అంకితం చేయబడ్డాయి |
డ్యూయల్-సర్క్యూట్ సిలిండర్ స్విచింగ్ కోసం 4 పోర్ట్లు (P/A/B/R). |
|
ఆపరేషన్ మోడ్ |
అక్షసంబంధ స్లీవ్ పుష్-పుల్ |
90° నాబ్ రొటేషన్ |
|
కోర్ అప్లికేషన్ |
న్యూమాటిక్ బ్రాంచ్ స్విచ్, మెయింటెనెన్స్ ఎయిర్ కట్-ఆఫ్ & ప్రెజర్ రిలీఫ్ |
సిలిండర్ పొడిగింపు మరియు ఉపసంహరణ యొక్క ప్రత్యక్ష మాన్యువల్ నియంత్రణ |
• సింగిల్ సిలిండర్ బ్రాంచ్ కంట్రోల్: పరికరాల షట్డౌన్ మరియు నిర్వహణ కోసం మాన్యువల్ ఎయిర్ కట్-ఆఫ్ మరియు అవశేష పీడన ఉపశమనాన్ని గ్రహించడానికి ఎయిర్ సోర్స్ మరియు సోలేనోయిడ్ వాల్వ్ మధ్య ఇన్స్టాల్ చేయబడింది.
• సామగ్రి ప్రధాన ఎయిర్ కట్-ఆఫ్: మొత్తం వేగవంతమైన ఒత్తిడి ఉపశమనం మరియు సురక్షితమైన షట్డౌన్ ఆపరేషన్ కోసం సాధన సామగ్రి యొక్క ప్రధాన గాలి తీసుకోవడం పైప్లైన్పై మౌంట్ చేయబడింది.
• వాక్యూమ్ సర్క్యూట్ స్విచింగ్: మాన్యువల్ స్టార్ట్-స్టాప్ నియంత్రణ కోసం వాక్యూమ్ పంప్ బ్రాంచ్ సర్క్యూట్లకు వర్తించబడుతుంది; వాక్యూమ్ ఒత్తిడిని త్వరగా విడుదల చేయడానికి మరియు సురక్షితమైన ఆపరేషన్ను నిర్ధారించడానికి వాల్వ్ను లాగండి.
SOLH HSV సిరీస్ అనేది అంతర్నిర్మిత ప్రెజర్ రిలీఫ్ ఫంక్షన్తో నేరుగా-త్రూ హ్యాండ్ స్లైడ్ వాల్వ్ స్వీయ-లాకింగ్ 3/2 మార్గం. లూబ్-ఫ్రీ ఆపరేషన్, డైవర్సిఫైడ్ థ్రెడ్ ఆప్షన్లు మరియు సురక్షితమైన అవశేష ప్రెజర్ ఎగ్జాస్ట్ లాజిక్లను కలిగి ఉంటుంది, ఇది వాయు సర్క్యూట్ నిర్వహణ మరియు బ్రాంచ్ ఆన్-ఆఫ్ కంట్రోల్ కోసం ప్రామాణిక మాన్యువల్ ఎయిర్ సోర్స్ స్విచ్ వాల్వ్.
