బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

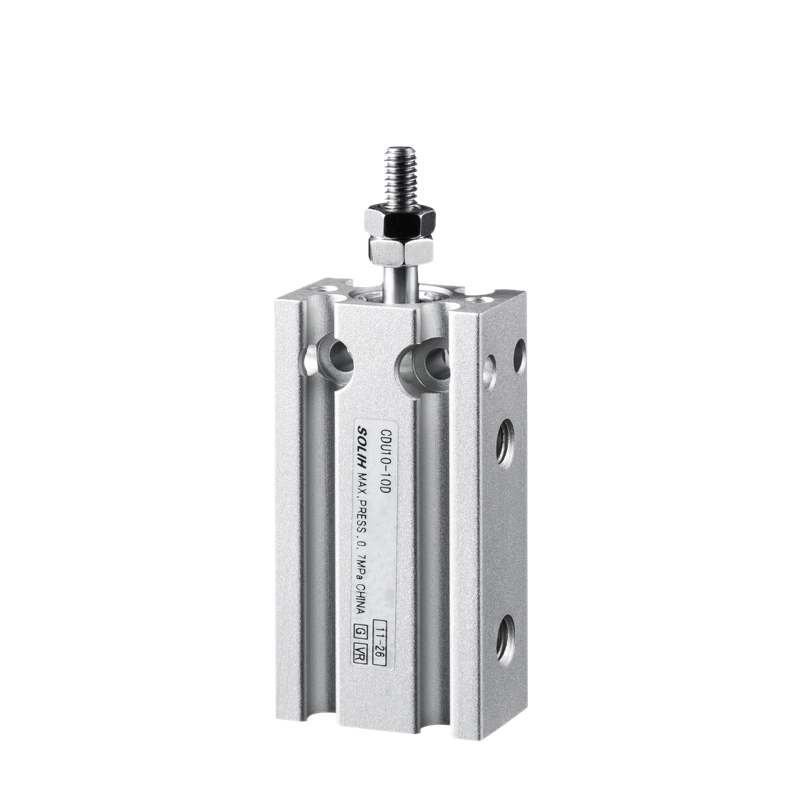

SOLH CU/CDU సిరీస్ దీర్ఘచతురస్రాకార బ్లాక్ ఫ్రీ మౌంట్ సిలిండర్. బహుళ-ఉపరితల మౌంటు రంధ్రాలు బ్రాకెట్లు లేకుండా ఏదైనా ఓరియంటేషన్లో ప్రత్యక్ష సంస్థాపనను ప్రారంభిస్తాయి. అల్ట్రా-సన్నని కాంపాక్ట్ డిజైన్ పరిమిత ఇన్స్టాలేషన్ స్థలంతో ఆటోమేషన్ పరికరాలలో లైట్-లోడ్ నెట్టడం, బిగించడం మరియు పొజిషనింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
|
మోడల్ |
ఫీచర్ |
అప్లికేషన్ |
| CU |
మాగ్నెట్ రింగ్ లేకుండా, మాగ్నెటిక్ స్విచ్లకు సరిపోదు |
పొజిషన్ ఫీడ్బ్యాక్ లేని కాస్ట్ సెన్సిటివ్ ప్రాజెక్ట్లు |
| CDU |
అంతర్నిర్మిత మాగ్నెట్, CMSH/DMSH మాగ్నెటిక్ సెన్సార్లకు మద్దతు ఇస్తుంది |
పొజిషన్ డిటెక్షన్ పొడిగింపు/ఉపసంహరణ అవసరం |
| CUK/CDUK |
నాన్-రొటేటింగ్ పిస్టన్ రాడ్ |
వర్క్పీస్ కోణం తప్పనిసరిగా స్థిరంగా ఉండాలి, షాఫ్ట్ భ్రమణాన్ని నిరోధించండి |
| CUW/CDUW |
ట్విన్ పిస్టన్ రాడ్, ఇంటిగ్రేటెడ్ గైడ్, యాంటీ టోర్షన్ |
సైడ్ లోడ్ & ఆఫ్సెట్ ఫోర్స్తో అప్లికేషన్లు |
-- బహుళ-దిశ మౌంటు: దిగువ, వైపు లేదా ముగింపు ముఖం నుండి ఇన్స్టాల్ చేయండి, మౌంటు బ్రాకెట్ను సేవ్ చేయండి;
-- సన్నని దీర్ఘచతురస్రాకార శరీరం, ప్రామాణిక టై రాడ్ సిలిండర్ కంటే 40% సన్నగా ఉంటుంది;
-- బహుళ నిర్మాణాలు: ప్రామాణిక సింగిల్ రాడ్, యాంటీ-రొటేషన్ రాడ్, డబుల్ గైడెడ్ రాడ్;
-- సర్దుబాటు చేయగల సెన్సార్ స్లాట్లతో అంతర్నిర్మిత మాగ్నెట్ వెర్షన్ (CDU);
-- స్వీయ కందెన బేరింగ్, చమురు రహిత నిరంతర ఆపరేషన్;
-- ప్రభావం మరియు శబ్దాన్ని తగ్గించడానికి స్థిర రబ్బరు బఫర్ ప్యాడ్లు.

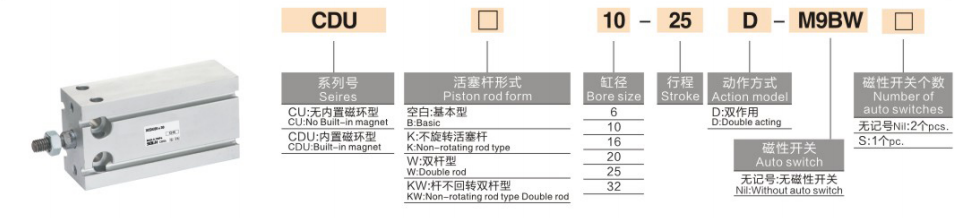

1. ఉదాహరణ:CDU16×30S
-- CDU: సిరీస్ పేరు, C=అంతర్నిర్మిత మాగ్నెట్; K=తిరగని రాడ్; W=డబుల్ రాడ్
-- 16: బోర్ పరిమాణం (మి.మీ):6,10,16,20,25,32
-- 30: స్ట్రోక్ పొడవు (మిమీ)
-- S: స్టాండర్డ్ స్పెసిఫికేషన్
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
6,10,16,20,25,32 మి.మీ |
| ప్రామాణిక స్ట్రోక్ |
5~60మి.మీ |
| నటన రకం |
ద్వంద్వ నటన (డిఫాల్ట్); సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్/అవుట్ ఎక్స్టెన్డ్ |
| ఆపరేటింగ్ ఒత్తిడి |
డబుల్ నటన: 0.05 ~ 0.7MPa; ఒకే నటన:0.15~0.7MPa |
| ప్రూఫ్ ఒత్తిడి |
1.05 MPa |
| ఉష్ణోగ్రత |
-10~60℃ (గాలిలో మంచు లేదు) |
| పిస్టన్ వేగం |
50~500 మిమీ/సె |
| కుషన్ |
రెండు చివర్లలో స్థిర రబ్బరు బఫర్ |
| పోర్ట్ థ్రెడ్ |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
|
బోర్ (మి.మీ) |
థ్రస్ట్/పుల్ ఏరియా |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & సెమీకండక్టర్ మైక్రో జిగ్, స్టాపర్, ప్రెస్ ఫిట్టింగ్;
-- సాధారణ ఆటోమేషన్ బిగింపు, పొజిషనింగ్ మరియు మెటీరియల్ మార్పిడి;
-- గృహోపకరణం & హార్డ్వేర్ అసెంబ్లీ; ప్యాకేజింగ్ లైట్ లోడ్ సార్టింగ్ పరికరాలు.
SOLH CU/CDU దీర్ఘచతురస్రాకార ఫ్రీ మౌంట్ న్యూమాటిక్ సిలిండర్ బహుళ-కోణ బ్రాకెట్లెస్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది, నాన్-రొటేటింగ్ మరియు డబుల్ గైడెడ్ రాడ్ వేరియంట్లతో, షార్ట్-స్ట్రోక్ లైట్-డ్యూటీ ఆటోమేషన్ పొజిషనింగ్ మరియు క్లాంపింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
