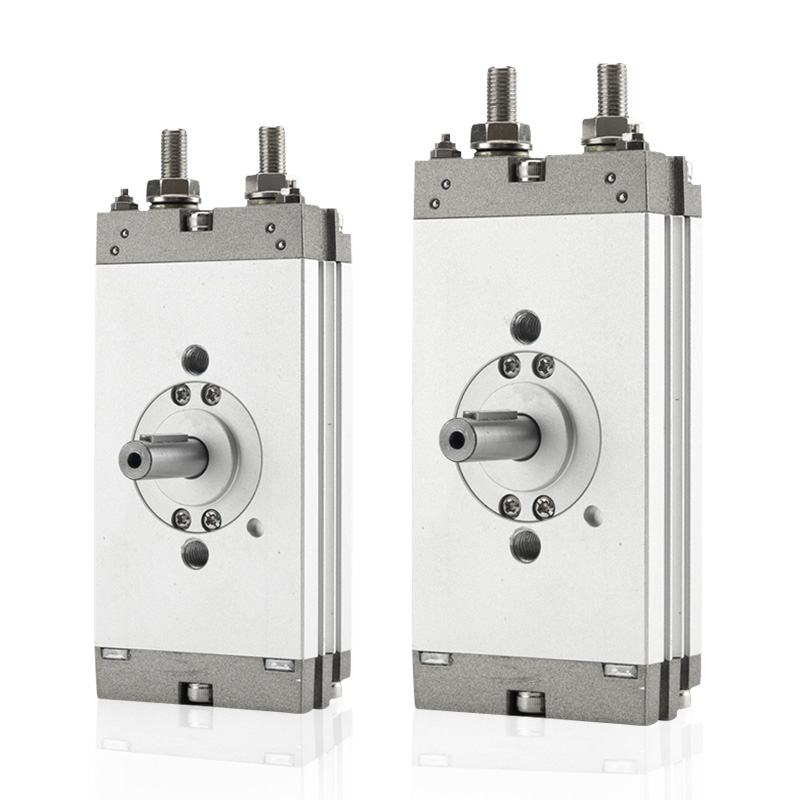

CRQ2 సిరీస్ అల్ట్రా-సన్నని ర్యాక్ & పినియన్ రోటరీ సిలిండర్ | జీరో బ్యాక్‌లాష్ కాంపాక్ట్ స్వింగ్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన ప్రయోజనాలు

     SOLH CRQ2 సిరీస్ అనేది డ్యూయల్-పిస్టన్ జీరో-బ్యాక్‌లాష్ స్ట్రక్చర్‌ను కలిగి ఉండే అల్ట్రా-సన్నని ఫ్లాట్ రాక్ & పినియన్ రోటరీ సిలిండర్. అల్ట్రా-తక్కువ శరీర ఎత్తు మరియు ఇంటిగ్రేటెడ్ ఫ్లాంజ్ మౌంటు డిజైన్‌తో, ఇది 90°/180°/360° వైడ్-రేంజ్ స్వింగ్ యాంగిల్స్‌కు మద్దతు ఇస్తుంది మరియు φ10 నుండి φ40 వరకు బోర్ సైజులను కవర్ చేస్తుంది. స్థల-పరిమిత పరికరాల లేఅవుట్‌ల కోసం ఆప్టిమైజ్ చేయబడింది, ఈ సిలిండర్ 3C, ప్యాకేజింగ్ మరియు మెడికల్ ఆటోమేషన్ పరికరాలకు ప్రాధాన్య కాంపాక్ట్ రోటరీ సొల్యూషన్‌గా ఉపయోగపడే లైట్ & మీడియం-డ్యూటీ ఇండెక్సింగ్, ఫ్లిప్పింగ్ మరియు రొటేటింగ్ స్టేషన్‌ల కోసం అధిక-ఖచ్చితమైన మరియు స్థిరమైన రోటరీ పనితీరును అందిస్తుంది.

2. పూర్తి సాంకేతిక లక్షణాలు

 2.1 ప్రాథమిక పారామితులు

     • బోర్ సైజు: φ10/φ15/φ20/φ30/φ40 (అల్ట్రా-సన్నని ఫ్లాట్ స్ట్రక్చర్)

     • ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్ రాక్ & పినియన్ డ్రైవ్

     • పని ఒత్తిడి పరిధి: 0.15 ~ 0.7MPa; φ20/φ30/φ40 1.0MPa వరకు

     • ప్రూఫ్ ఒత్తిడి: 1.05MPa

     • పరిసర ఉష్ణోగ్రత: 0℃~60℃ (మంచు రహిత వాతావరణం)

     • లూబ్రికేషన్: చమురు రహిత స్వీయ కందెన ఆపరేషన్

     • బఫర్ కాన్ఫిగరేషన్: φ10/φ15 అంతర్నిర్మిత రబ్బరు బఫర్‌తో మాత్రమే; ద్వంద్వ రబ్బరు బఫర్‌తో φ20/φ30/φ40 + ఐచ్ఛిక సర్దుబాటు చేయగల ఎయిర్ బఫర్ (ప్రత్యయం సి)

     • కోణం సర్దుబాటు: ఎండ్ బోల్ట్‌ల ద్వారా ప్రామాణిక ±5° చక్కటి సర్దుబాటు

     • అయస్కాంత అనుకూలత: CDRQ2 అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, D-M9B / D-A93 సిరీస్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది

  2.2 సైద్ధాంతిక టార్క్ టేబుల్ (@0.5MPa, N·m)

  2.3 ప్రామాణిక స్వింగ్ యాంగిల్ & సర్దుబాటు పరిధి

     • 90° స్వింగ్: సర్దుబాటు పరిధి 80°~100°

     • 180° స్వింగ్: సర్దుబాటు పరిధి 170°~190°

     • 360° విస్తరించిన స్వింగ్: ప్రత్యేక పూర్తి భ్రమణ డిమాండ్ల కోసం సర్దుబాటు పరిధి 350°~370°

  2.4 పోర్ట్ సైజు స్పెసిఫికేషన్

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: ప్రామాణిక Rc1/8; ఐచ్ఛికం G1/8 & NPT థ్రెడ్

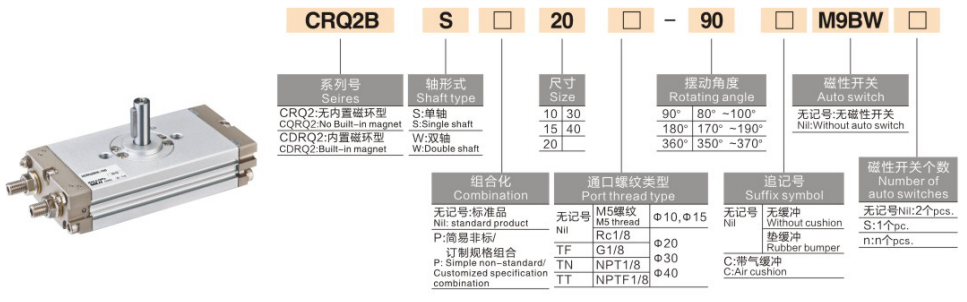

3. మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. పూర్తి మోడల్ నిర్మాణం: CDRQ2BS20-180C

  2. సాధారణ ఆర్డర్ ఉదాహరణలు

     • ప్రామాణిక నాన్-బఫర్ మోడల్: CRQ2BW15-90 (ప్రాథమిక రకం, డ్యూయల్ షాఫ్ట్, φ15 బోర్, 90° స్వింగ్, నాన్-మాగ్నెటిక్, రబ్బర్ బఫర్)

     • హై-ప్రెసిషన్ బఫర్ మోడల్: CDRQ2BS40-180C (మాగ్నెటిక్ రింగ్ అమర్చారు, సింగిల్ షాఫ్ట్, φ40 బోర్, 180° స్వింగ్, ఎయిర్ బఫర్)

4. స్ట్రక్చరల్ ప్రిన్సిపల్ & కోర్ స్ట్రెంగ్త్స్

  4.1 అంతర్గత నిర్మాణం & పని సూత్రం

     CRQ2 సిరీస్ సిమెట్రిక్ డ్యూయల్-పిస్టన్ డబుల్ ర్యాక్ మెషింగ్ స్ట్రక్చర్‌ను అవలంబిస్తుంది. సింక్రోనస్ లీనియర్ మోషన్ కోసం కంప్రెస్డ్ ఎయిర్ డ్రైవ్‌లు డ్యూయల్ పిస్టన్‌లు, ఇది స్థిరమైన రోటరీ టార్క్‌ను అవుట్‌పుట్ చేయడానికి గేర్ రాక్‌ను నెట్టివేస్తుంది. ఇంటిగ్రేటెడ్ ఫ్లాట్ బాడీ అంతర్నిర్మిత బఫర్ మెకానిజం, ఎండ్ యాంగిల్ అడ్జస్ట్‌మెంట్ బోల్ట్‌లు, సింగిల్-సైడ్ పైపింగ్ ఇంటర్‌ఫేస్ మరియు డ్యూయల్-సైడ్ మాగ్నెటిక్ స్విచ్ గ్రూవ్‌లతో వస్తుంది. సిమెట్రిక్ ఫోర్స్ స్ట్రక్చర్ ఆపరేషన్ సమయంలో షేకింగ్ మరియు బ్యాక్‌లాష్‌ను తొలగిస్తుంది, అల్ట్రా-స్టేబుల్ హై-ప్రెసిషన్ రోటరీ పొజిషనింగ్‌ను సాధిస్తుంది.

  4.2 ప్రత్యేక ప్రధాన ప్రయోజనాలు

     • అల్ట్రా-సన్నని ఫ్లాట్ బాడీ: చాలా తక్కువ శరీర ఎత్తు (17~37 మిమీ), సిలిండర్ బాడీని నేరుగా ఫ్లాంజ్‌గా ఉపయోగించవచ్చు, అదనపు మౌంటు బ్రాకెట్‌లను తొలగిస్తుంది మరియు నిలువు ఇన్‌స్టాలేషన్ స్థలాన్ని బాగా ఆదా చేస్తుంది.

     • జీరో బ్యాక్‌లాష్ డిజైన్: డబుల్-ర్యాక్ ఫుల్ మెషింగ్ స్ట్రక్చర్ జీరో క్లియరెన్స్ రొటేషన్‌ను గుర్తిస్తుంది, అధిక రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం మరియు జిట్టర్-ఫ్రీ స్టార్ట్-స్టాప్ ఆపరేషన్‌ను నిర్ధారిస్తుంది.

     • చక్కని పైపింగ్ & వైరింగ్: సింగిల్-సైడ్ ఎయిర్ ఇంటర్‌ఫేస్ మరియు సేమ్-సైడ్ డ్యూయల్ స్విచ్ గ్రూవ్‌లు క్లీనర్ పరికరాల నిర్మాణం కోసం ఆన్-సైట్ వైరింగ్ మరియు పైపింగ్ లేఅవుట్‌ను సులభతరం చేస్తాయి.

     • ఖచ్చితమైన కోణం ఫైన్-ట్యూనింగ్: ప్రామాణిక ±5° సర్దుబాటు చేయగల స్వింగ్ కోణం విభిన్న ఖచ్చితమైన స్థాన అవసరాలకు అనుగుణంగా ఉంటుంది.

     • వైవిధ్యమైన షాఫ్ట్ ఎంపికలు: వివిధ ఆటోమేటెడ్ కనెక్షన్ మోడ్‌లను సరిపోల్చడానికి ఐచ్ఛిక సింగిల్ షాఫ్ట్ (యూనివర్సల్) మరియు డ్యూయల్ షాఫ్ట్ (ద్వి దిశాత్మక అనుసంధానం).

5. ఇన్‌స్టాలేషన్ & ఎంపిక మార్గదర్శకాలు

  5.1 ఇన్‌స్టాలేషన్ మోడ్

      ప్రాథమిక B రకం: సిలిండర్ బాడీ దిగువన రిజర్వు చేయబడిన పొజిషనింగ్ రంధ్రాలతో నేరుగా మౌంట్ చేయడానికి మద్దతు ఇస్తుంది. ఇంటిగ్రేటెడ్ ఫ్లాంజ్ డిజైన్‌కు వేగవంతమైన ఇన్‌స్టాలేషన్ మరియు అధిక స్థాన ఖచ్చితత్వాన్ని కలిగి ఉండే అదనపు ఫిక్సింగ్ ఉపకరణాలు అవసరం లేదు.

  5.2 కోర్ ఎంపిక ప్రమాణాలు

     • స్థల పరిమితి ప్రాధాన్యత: నిలువు ఎత్తు పరిమిత దృశ్యాల కోసం CRQ2 అల్ట్రా-సన్నని సిరీస్‌ని ఎంచుకోండి; తగినంత ఇన్‌స్టాలేషన్ స్థలం కోసం MSQ/HRQ సిరీస్‌ని ఎంచుకోండి.

     • ఖచ్చితత్వం & బ్యాక్‌లాష్ డిమాండ్: జీరో-బ్యాక్‌లాష్ హై-ప్రెసిషన్ పొజిషనింగ్ కోసం ర్యాక్ & పినియన్ CRQ2; తక్కువ-ధరతో కూడిన లార్జ్ యాంగిల్ లైట్-లోడ్ రొటేషన్ కోసం vane-type CRB2.

     • స్వింగ్ యాంగిల్ నిర్ధారణ: సంప్రదాయ ఫ్లిప్పింగ్/పొజిషనింగ్ కోసం ప్రామాణిక 90°/180°; పూర్తి-వృత్తం భ్రమణ పని పరిస్థితుల కోసం 360° పొడిగించిన రకం.

     • బఫర్ సరిపోలిక: హై-స్పీడ్ మరియు మీడియం-హెవీ లోడ్ ఆపరేషన్ కోసం C ఎయిర్ బఫర్‌ని ఎంచుకోండి; ప్రామాణిక రబ్బరు బఫర్ తక్కువ-వేగం లైట్-లోడ్ డిమాండ్లను తీరుస్తుంది.

     • సిగ్నల్ ఫీడ్‌బ్యాక్ డిమాండ్: PLC పొజిషన్ డిటెక్షన్ మరియు ఆటోమేటెడ్ లింకేజ్ కంట్రోల్ కోసం CDRQ2 మాగ్నెటిక్ రింగ్ వెర్షన్‌ని ఎంచుకోండి; సిగ్నల్ ఫీడ్‌బ్యాక్ లేకుండా సింపుల్ రోటరీ మోషన్ కోసం CRQ2 నాన్-మాగ్నెటిక్ వెర్షన్.

6. సాధారణ అప్లికేషన్ దృశ్యాలు

     • 3C & ఎలక్ట్రానిక్స్ పరిశ్రమ: PCB బోర్డ్ ఫ్లిప్పింగ్, చిప్ సార్టింగ్, స్మాల్ ఫిక్చర్ రొటేషన్ మరియు ప్రెసిషన్ కాంపోనెంట్ పొజిషనింగ్.

     • ప్యాకేజింగ్ & ప్రింటింగ్ పరికరాలు: లేబుల్ స్వింగింగ్, బాక్స్ సీలింగ్ పొజిషనింగ్, బేఫిల్ డిఫ్లెక్షన్ మరియు నిరంతర ప్యాకేజింగ్ లైన్ డైరెక్షనల్ స్విచింగ్.

     • కాంపాక్ట్ ఆటోమేషన్ స్టేషన్లు: మినియేచర్ వాల్వ్ స్విచింగ్, ఖచ్చితమైన ఇండెక్సింగ్ పొజిషనింగ్ మరియు ఇరుకైన పరికరాల స్థలంలో రోటరీ ఆపరేషన్.

     • మెడికల్ & ప్రెసిషన్ మెషినరీ: స్మాల్ మానిప్యులేటర్ రొటేషన్, ప్రెసిషన్ మెడికల్ యాక్సెసరీ ఫ్లిప్పింగ్ మరియు మినీ ఆటోమేటెడ్ రోటరీ ప్లాట్‌ఫారమ్‌లు.

7. CRQ2B vs CDRQ2B పోలిక పట్టిక

ఒక వాక్య సారాంశం

     SOLH CRQ2 సిరీస్ అల్ట్రా-సన్నని జీరో-బ్యాక్‌లాష్ రోటరీ సిలిండర్ ఫ్లాట్ ఇంటిగ్రేటెడ్ ఫ్లాంజ్ డిజైన్, మల్టీ-యాంగిల్ అడ్జస్టబుల్ రొటేషన్ మరియు స్పేస్-సేవింగ్ ఇన్‌స్టాలేషన్‌ను కలిగి ఉంది, లైట్ & మీడియం-డ్యూటీ నారో-స్పేస్ ఆటోమేటెడ్ ఫ్లిప్పింగ్ మరియు ఇండెక్సింగ్ స్టేషన్‌ల కోసం అధిక-ఖచ్చితమైన, స్థిరమైన మరియు కాంపాక్ట్ రోటరీ సొల్యూషన్‌లను అందిస్తుంది.
