బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

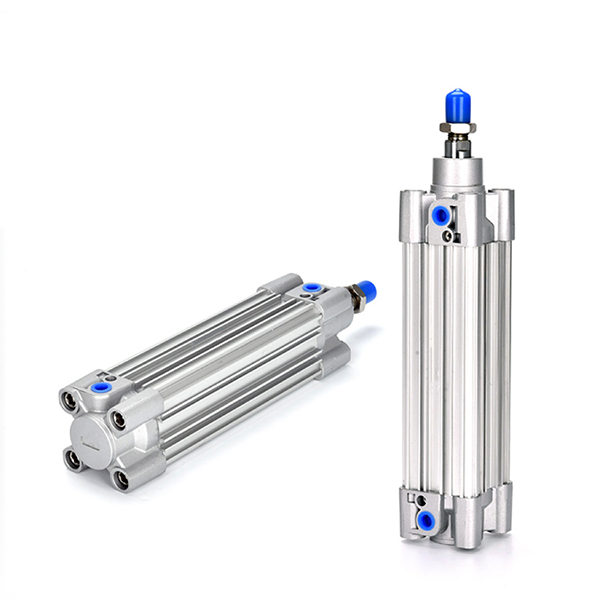

SOLH CP96S సిరీస్ టై రాడ్ సిలిండర్ ISO15552 / VDMA24562 అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది. డ్యూయల్ కుషన్ సిస్టమ్ (సర్దుబాటు చేయగల ఎయిర్ కుషన్ + రబ్బర్ బఫర్ ప్యాడ్)తో కూడిన అల్యూమినియం ప్రొఫైల్ బారెల్ను స్వీకరిస్తుంది. తక్కువ శబ్దం, అధిక దృఢత్వం, హై-స్పీడ్, హై-ఫ్రీక్వెన్సీ రెసిప్రొకేటింగ్ మరియు లాంగ్-స్ట్రోక్ హెవీ-డ్యూటీ ఆటోమేషన్ అప్లికేషన్లకు అనుకూలం. అసలు CP96S సిరీస్తో ప్రత్యక్ష యాంత్రిక మార్పిడి.
1. నిర్మాణం: అంతర్నిర్మిత టై రాడ్లతో ప్రొఫైల్ బారెల్, సాంప్రదాయ టై రాడ్ సిలిండర్ల కంటే 15% తేలికైనది. ద్వంద్వ కుషన్ ముగింపు ప్రభావాన్ని బాగా గ్రహిస్తుంది మరియు ఆపరేషన్ శబ్దాన్ని తగ్గిస్తుంది.
2. మెటీరియల్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బారెల్, హై-స్ట్రెంగ్త్ ఎండ్ క్యాప్స్, హార్డ్ క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్. దుస్తులు-నిరోధకత మరియు సుదీర్ఘ సేవా జీవితం.
3. ఆపరేషన్ వేరియంట్లు
-- CP96S: సింగిల్ రాడ్ డబుల్ యాక్టింగ్ స్టాండర్డ్ మోడల్
-- CP96SD (ప్రత్యయం W): డబుల్ రాడ్ డబుల్ నటన, అద్భుతమైన యాంటీ-టార్షన్ పనితీరు
-- ప్రత్యయం -S: అయస్కాంత స్విచ్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్
4. కుషన్ సిస్టమ్: ఎయిర్ కుషన్ + రబ్బర్ కాంపోజిట్ బఫర్, 50~1000mm/s హై-స్పీడ్ సైక్లింగ్కు సరైనది.
5. అధిక దృఢత్వం: ప్రెసిషన్ మెషిన్డ్ ఎండ్ క్యాప్స్, చిన్న పిస్టన్ రాడ్ డిఫ్లెక్షన్, బలమైన ఆఫ్సెట్ లోడ్ రెసిస్టెన్స్.
6. సెన్సార్ గ్రూవ్: M9B, A93 సిరీస్ మాగ్నెటిక్ స్విచ్ల కోసం రిజర్వు చేయబడిన స్లాట్లు.
7. పరస్పర మార్పిడి: ISO15552 ప్రామాణిక పరిమాణం, SE, SAI, DNC సిరీస్ ఉపకరణాలకు అనుకూలంగా ఉంటుంది.

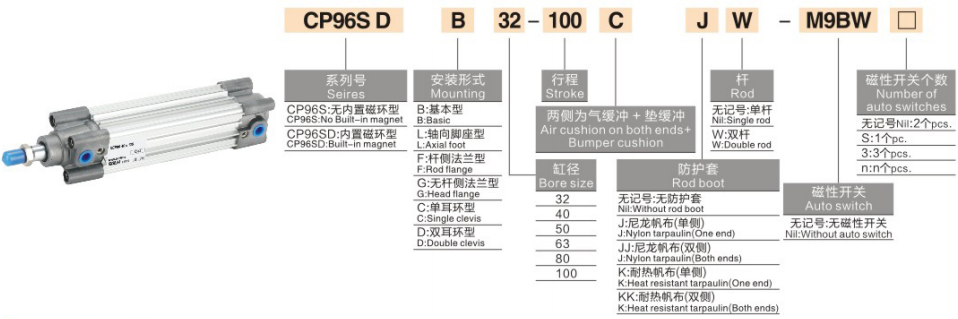

1. మోడల్ ఉదాహరణ: CP96SB40-100W-S
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CP96S |
సిరీస్ కోడ్ |
ISO15552 టై రాడ్ ప్రొఫైల్ సిలిండర్ |
|
B |
మౌంటు కోడ్ |
B=ప్రాథమిక; ఎల్=అడుగు; F=రాడ్ అంచు; G=Cap flange; సి=సింగిల్ క్లెవిస్; D=డబుల్ క్లీవిస్ |
|
40 |
బోర్ సైజు |
φ32/40/50/63/80/100/125 మిమీ |
|
100 |
స్ట్రోక్ పొడవు |
ప్రామాణికం:25~800మిమీ, అనుకూలీకరించిన గరిష్టంగా 2000మిమీ |
|
W |
డబుల్ రాడ్ మార్క్ |
సింగిల్ రాడ్ కోసం Wను తీసివేయండి |
| -ఎస్ |
మాగ్నెట్ ఎంపిక |
అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- CP96SB50-200-S: బోర్50, స్ట్రోక్200, సింగిల్ రాడ్, మాగ్నెట్తో కూడిన ప్రాథమిక రకం
-- CP96SF63-150W: Bore63, స్ట్రోక్150, డబుల్ రాడ్, రాడ్ సైడ్ ఫ్లాంజ్ మౌంట్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ32,40,50,63,80,100,125 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.05 ~ 1.0 MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-20~+70℃; అయస్కాంతం అమర్చారు: -10~+60℃ |
| పిస్టన్ వేగం |
50~1000 mm/s |
| కుషన్ |
రెండు చివర్లలో సర్దుబాటు చేయగల ఎయిర్ కుషన్ + రబ్బరు ప్యాడ్ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
G1/8 ~ G3/4 బోర్పై ఆధారపడి ఉంటుంది |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. మౌంటు ఐచ్ఛికాలు
-- బేసిక్, ఫుట్ మౌంట్, ఫ్రంట్/రియర్ ఫ్లాంజ్, సింగిల్/డబుల్ క్లెవిస్.
2. మెయిన్ డెరివేటివ్ సిరీస్
-- CP96S / CP96SD: సింగిల్ రాడ్ & డబుల్ రాడ్ మోడల్
-- CP96SK: అధిక ఉష్ణోగ్రత అనుకూలీకరించిన సిలిండర్
-- CP96SR: తేలికపాటి తుప్పు వాతావరణం కోసం స్టెయిన్లెస్ స్టీల్ పిస్టన్ రాడ్
1. బోర్ ఎంపిక: అవసరమైన థ్రస్ట్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; అధిక వేగం & తక్కువ శబ్దం డిమాండ్ కోసం CP96Sకి ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ నిర్ధారణ: 10~20mm భద్రతా మార్జిన్ జోడించండి; గరిష్ట ప్రామాణిక స్ట్రోక్ 800mm, 2000mm వరకు అనుకూలీకరించబడింది.
3. కాన్ఫిగరేషన్ మ్యాచింగ్
-- స్థానం అభిప్రాయం: M9B/A93 మాగ్నెటిక్ స్విచ్లతో కూడిన -S మాగ్నెట్ మోడల్ని ఎంచుకోండి;
-- మౌంటు: క్షితిజ సమాంతర భారీ లోడ్ కోసం L ఫుట్ మౌంట్; నిలువు సంస్థాపన కోసం F flange;
-- ప్రత్యేక వాతావరణం: అధిక ఉష్ణోగ్రత కోసం CP96SK, తినివేయు స్థితి కోసం CP96SR ఎంచుకోండి.
SOLH CP96S ISO15552 టై రాడ్ సిలిండర్ డ్యూయల్ ఎయిర్ & రబ్బర్ కుషన్, హై స్పీడ్ తక్కువ నాయిస్, బలమైన యాంటీ-ఆఫ్సెట్ లోడ్ కెపాసిటీ, హై-ఫ్రీక్వెన్సీ ఎగుమతి ఆటోమేషన్ పరికరాల కోసం ఆదర్శ హెవీ-డ్యూటీ లీనియర్ యాక్యుయేటర్తో అమర్చబడి ఉంటుంది.
