బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH CDUJB సిరీస్ అల్ట్రా-మినీ ఫ్రీ మౌంట్ సిలిండర్ పరిమిత ఇన్స్టాలేషన్ స్థలంతో పరికరాల కోసం రూపొందించబడింది. ప్రామాణిక CU సిరీస్తో పోలిస్తే, మొత్తం పొడవు 64% తగ్గింది మరియు వాల్యూమ్ కట్ 70%. స్క్వేర్ కాంపాక్ట్ బాడీ బ్రాకెట్లు లేకుండా బహుళ-ఉపరితల ప్రత్యక్ష మౌంటును అనుమతిస్తుంది. CDUJB స్థాన గుర్తింపు కోసం అంతర్నిర్మిత మాగ్నెట్తో అమర్చబడింది. 3C ఎలక్ట్రానిక్స్, మెడికల్ ఇన్స్ట్రుమెంట్స్ మరియు సెమీకండక్టర్ ప్రెసిషన్ ఆటోమేషన్లో విస్తృతంగా స్వీకరించబడింది.
|
మోడల్ |
ఫీచర్లు |
అప్లికేషన్ |
| CUJB |
మాగ్నెట్ రింగ్ లేకుండా, సెన్సార్ మౌంటు లేదు |
పొజిషన్ ఫీడ్బ్యాక్ లేకుండా తక్కువ-ధర మైక్రో లైట్ లోడ్ |
| CDUJB |
అంతర్నిర్మిత అయస్కాంతం, CMSH/DMSH, D-M9BV స్విచ్లకు అనుకూలంగా ఉంటుంది |
స్ట్రోక్ పొజిషన్ సిగ్నల్ అవసరమయ్యే ఆటోమేషన్ |
| CDUJS |
క్లీన్ వెర్షన్, రాగి రహిత పదార్థం |
వైద్య పరికరం, సెమీకండక్టర్ శుభ్రమైన గది |
-- సూపర్ కాంపాక్ట్ స్క్వేర్ బాడీ, దట్టమైన లేఅవుట్ మరియు ఎంబెడెడ్ జిగ్కు అనుకూలం;
-- దిగువన, వైపు మరియు ముగింపు ముఖంపై బహుళ-వైపు మౌంటు రంధ్రాలు, ఏదైనా ఓరియంటేషన్ నుండి ఇన్స్టాల్ చేయండి;
-- అంతర్నిర్మిత మాగ్నెట్ (CDUJB), పొడిగింపు/ఉపసంహరణ స్థానాన్ని గుర్తించడానికి డ్యూయల్ సెన్సార్ స్లాట్లు;
-- MU-S025 మాగ్నెటిక్ షీల్డ్ ప్లేట్ దగ్గరగా అమర్చబడిన సిలిండర్ల కోసం పరస్పర జోక్యాన్ని నివారించడానికి ఐచ్ఛికం;
-- చిన్న వర్క్పీస్ల ప్రభావాన్ని తగ్గించడానికి ఐచ్ఛిక రబ్బరు ముగింపు కుషన్;
-- CDUJS రాగి రహిత డిజైన్ స్వచ్ఛమైన పర్యావరణం కోసం మెటల్ అవపాతాన్ని నివారిస్తుంది.

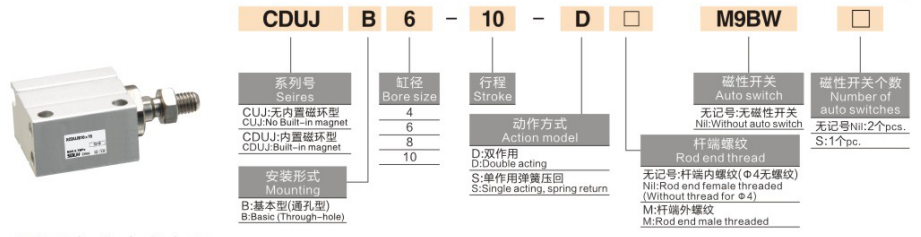

1. ఉదాహరణ: CDUJB8×15D-M
-- CDUJB: సిరీస్ కోడ్ (C = అంతర్నిర్మిత అయస్కాంతం; CUJB = అయస్కాంతం కానిది)
-- 8: బోర్ పరిమాణం (మిమీ):4,6,8,10,12,16,20
-- 15: స్ట్రోక్ పొడవు (మిమీ)
-- డి: డబుల్ యాక్టింగ్; S: సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్
-- M: బాహ్య థ్రెడ్ రాడ్; గుర్తు లేదు = అంతర్గత దారం; రాడ్ థ్రెడ్ లేకుండా φ4/φ6
|
పరామితి |
స్పెసిఫికేషన్ |
| బోర్ సైజు |
4,6,8,10,12,16,20 మి.మీ |
| ప్రామాణిక స్ట్రోక్ |
4/6/8/10:4~30మిమీ;12/16:5~30మిమీ;20:5~50మిమీ |
| నటన రకం |
డబుల్ యాక్టింగ్ (ప్రధాన), సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ |
| ఆపరేటింగ్ ఒత్తిడి |
డబుల్ యాక్టింగ్:0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8) ; ఏక నటన:0.35~0.7MPa (φ4) |
| ప్రూఫ్ ఒత్తిడి |
1.0 MPa |
| ఉష్ణోగ్రత పరిధి |
అయస్కాంతం కానిది: -10~70℃; మాగ్నెట్ వెర్షన్: -10~60℃ |
| పిస్టన్ వేగం |
50~500 మిమీ/సె |
| కుషన్ |
కుషన్/రబ్బర్ బఫర్ ఐచ్ఛికం లేదు |
| పోర్ట్ థ్రెడ్ |
M3×0.5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్ట్రోక్ టాలరెన్స్ |
± 0.5 మి.మీ |
|
బోర్ (మి.మీ) |
ప్రాంతం (మిమీ²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ సాధారణ అప్లికేషన్లు
-- 3C ఎలక్ట్రానిక్స్ మైక్రో జిగ్, చిప్ రవాణా, కనెక్టర్ చొప్పించడం;
-- వైద్య పరికరాల నమూనా ప్రాసెసింగ్, మైక్రో పుషింగ్ మెకానిజం;
-- సెమీకండక్టర్ వేఫర్ పొజిషనింగ్, క్లీన్ రూమ్ మినియేచర్ యాక్యుయేటర్;
-- ఆటోమేషన్ స్టాపర్, షార్ట్ స్ట్రోక్ క్లాంపింగ్ మరియు పొజిషనింగ్.
⚠️ ఎంపిక రిమైండర్లు
-- భారీ సైడ్ ఆఫ్సెట్ లోడ్కు తగినది కాదు; పార్శ్వ శక్తి ఉన్నట్లయితే గైడ్ని జోడించండి.
-- బహుళ సిలిండర్లను పక్కపక్కనే ఇన్స్టాల్ చేసినప్పుడు మాగ్నెటిక్ షీల్డ్ ప్లేట్ అవసరం.
SOLH CDUJB అల్ట్రా కాంపాక్ట్ ఫ్రీ మౌంట్ న్యూమాటిక్ సిలిండర్ మల్టీ-డైరెక్షన్ బ్రాకెట్లెస్ ఇన్స్టాలేషన్ను ఎనేబుల్ చేస్తుంది, 3C, మెడికల్ మరియు సెమీకండక్టర్ పరిశ్రమలలో పరిమిత-స్పేస్ ప్రెసిషన్ ఆటోమేషన్ కోసం ఆదర్శ మైక్రో లీనియర్ యాక్యుయేటర్.
