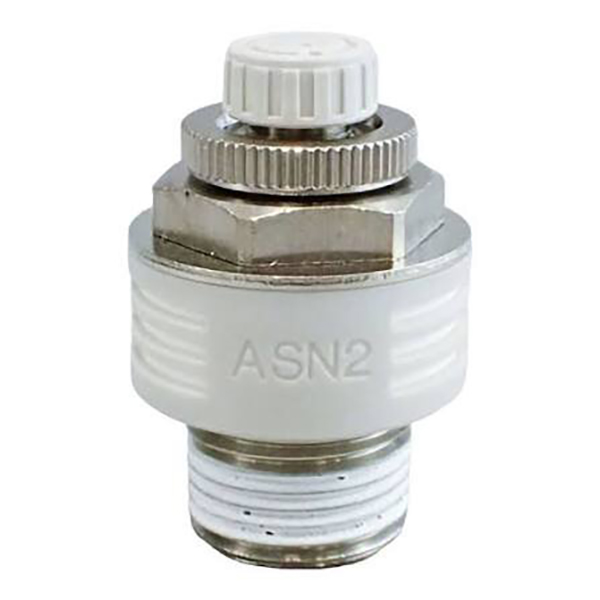

సైలెన్సర్‌తో కూడిన ASN2 సిరీస్ ఎగ్జాస్ట్ థ్రోటల్ వాల్వ్

ASN2 సిరీస్ ఎగ్జాస్ట్ థ్రోటల్ వాల్వ్ విత్ సైలెన్సర్ | ఇంటిగ్రేటెడ్ స్పీడ్ కంట్రోల్ & నాయిస్ రిడక్షన్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC అనుకూలమైన ఇంటిగ్రేటెడ్ న్యూమాటిక్ థ్రోటల్ సైలెన్సర్ వాల్వ్

1. ఉత్పత్తి అవలోకనం

     SOLH ASN2 సిరీస్ ఒకఅంతర్నిర్మిత సైలెన్సర్‌తో ఆల్-ఇన్-వన్ ఎగ్జాస్ట్ థొరెటల్ వాల్వ్, న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్‌ల EXH ఎగ్జాస్ట్ పోర్ట్‌పై నేరుగా మౌంట్ చేయడానికి ప్రత్యేకంగా రూపొందించబడింది. ఇది ఒక యూనిట్‌లో ఎగ్జాస్ట్ స్పీడ్ రెగ్యులేషన్ మరియు నాయిస్ రిడక్షన్ ఫంక్షన్‌లను అనుసంధానిస్తుంది, ప్రత్యేక సైలెన్సర్ ఇన్‌స్టాలేషన్ అవసరాన్ని తొలగిస్తుంది. ప్రెసిషన్ నీడిల్ వాల్వ్ థ్రోట్లింగ్ స్ట్రక్చర్ మరియు యాంటీ-డ్రాప్ అడ్జస్ట్‌మెంట్ డిజైన్‌ను అడాప్ట్ చేయడం, అప్‌గ్రేడ్ చేసిన రెసిన్-టైప్ ASN2-A తేలికపాటి బాడీ, ఖచ్చితమైన స్కేల్ సర్దుబాటు మరియు పుష్-డౌన్ లాకింగ్ ఫంక్షన్‌ను కలిగి ఉంది. ఇది స్టాండర్డ్ న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ సర్క్యూట్‌ల కోసం ఖర్చుతో కూడుకున్నది, స్పేస్-పొదుపు మరియు అధిక-స్థిరత కలిగిన ఎగ్జాస్ట్ స్పీడ్ కంట్రోల్ సొల్యూషన్.

2. కోర్ వర్కింగ్ ఫంక్షన్‌లు & ప్రయోజనాలు

     • ప్రత్యేక సోలనోయిడ్ EXH పోర్ట్ ఇన్‌స్టాలేషన్: సిలిండర్-ఎండ్ థొరెటల్ వాల్వ్‌ల నుండి భిన్నంగా, ASN2 ప్రొఫెషనల్ అవుట్‌లెట్ థ్రోట్లింగ్ స్పీడ్ రెగ్యులేషన్ కోసం సోలనోయిడ్ వాల్వ్ ఎగ్జాస్ట్ పోర్ట్‌లపై ప్రత్యేకంగా ఇన్‌స్టాల్ చేయబడింది, మొత్తం వాయు సర్క్యూట్ లేఅవుట్‌ను ఆప్టిమైజ్ చేస్తుంది.

     • ప్రెసిషన్ ఎగ్జాస్ట్ థ్రోట్లింగ్ లాజిక్: ప్రామాణిక అవుట్లెట్ థ్రోట్లింగ్ నియంత్రణ; సవ్యదిశలో భ్రమణం నెమ్మదిగా సిలిండర్ కదలిక కోసం గాలి ప్రవాహాన్ని తగ్గిస్తుంది, అపసవ్య దిశలో భ్రమణం వేగవంతమైన చర్య కోసం గాలి ప్రవాహాన్ని పెంచుతుంది, స్టెప్‌లెస్ స్పీడ్ సర్దుబాటును గ్రహించడం.

     • హై-ఎఫిషియన్సీ ఇంటిగ్రేటెడ్ సైలెన్సర్: అంతర్నిర్మిత అధిక-పనితీరు గల శబ్దం తగ్గింపు నిర్మాణం, గరిష్ట ప్రవాహ పరిస్థితులలో కూడా 20dB కంటే ఎక్కువ శబ్దం తగ్గింపును సాధించడం, వాయు ఎగ్జాస్ట్ శబ్ద కాలుష్యాన్ని సమర్థవంతంగా పరిష్కరించడం.

     • నీడిల్ వాల్వ్ యాంటీ-డ్రాప్ స్ట్రక్చర్: అడ్జస్ట్‌మెంట్ నాబ్ యాంటీ-లూజనింగ్ మరియు యాంటీ-డ్రాప్ డిజైన్‌ను స్వీకరిస్తుంది, నాబ్ పడిపోవడాన్ని నివారిస్తుంది మరియు దీర్ఘకాలిక పరికరాల వైబ్రేషన్ వల్ల కలిగే పారామీటర్ విచలనాన్ని నివారిస్తుంది, స్థిరమైన దీర్ఘకాలిక ఆపరేషన్‌ను నిర్ధారిస్తుంది.

3. మోడల్ కోడింగ్ రూల్స్ & స్పెసిఫికేషన్ డెఫినిషన్

     సాధారణ నమూనా ఉదాహరణ: ASN2-02A

     • ASN2: సైలెన్సర్‌తో ఇంటిగ్రేటెడ్ ఎగ్జాస్ట్ థొరెటల్ వాల్వ్ కోసం సిరీస్ కోడ్

     • కాలిబర్ కోడ్: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • ఒక ప్రత్యయం: అప్‌గ్రేడ్ చేయబడిన తేలికపాటి రెసిన్ రకం, పుష్-డౌన్ లాకింగ్ స్ట్రక్చర్ మరియు ప్రెసిషన్ స్కేల్ విండోతో అమర్చబడింది

     • S ప్రత్యయం: థ్రెడ్ మెరుగైన బిగుతు కోసం సీలింగ్ ఏజెంట్‌తో ముందే పూత పూయబడింది

     • N ప్రత్యయం: NPT అమెరికన్ స్టాండర్డ్ థ్రెడ్ (ప్రత్యయం లేని డిఫాల్ట్ R థ్రెడ్)

4. పూర్తి శ్రేణి ప్రామాణిక లక్షణాలు & పారామితులు

5. కోర్ సాంకేతిక పారామితులు

6. ASN2-A రెసిన్ రకం యొక్క అప్‌గ్రేడ్ చేసిన ఫీచర్లు

     • అల్ట్రా-తేలికపాటి డిజైన్: అధిక-బలం కలిగిన రెసిన్ మెటీరియల్‌ని స్వీకరిస్తుంది, సాంప్రదాయ మెటల్ మెయిన్ బాడీతో పోలిస్తే బరువు సుమారు 80% తగ్గుతుంది, సోలనోయిడ్ వాల్వ్ ఎగ్జాస్ట్ పోర్ట్‌పై లోడ్‌ను తగ్గిస్తుంది.

     • ప్రెసిషన్ స్కేల్ విండో: వెర్నియర్ స్కేల్ ఇండికేటర్‌తో అమర్చబడి, 1/4 సర్కిల్ మైక్రో సర్దుబాటుకు మద్దతు ఇస్తుంది. ఫ్లో పరామితి కనిపిస్తుంది మరియు లెక్కించదగినది, ప్రామాణికమైన మరియు పునరావృతమయ్యే ప్రవాహ నిర్వహణను గ్రహించడం.

     • అనుకూలమైన పుష్-డౌన్ లాకింగ్: వినూత్నమైన పుష్-డౌన్ నాబ్ లాకింగ్ నిర్మాణం. వేగ సర్దుబాటు తర్వాత, నాబ్‌ను నొక్కడం వలన పరామితి స్థానాన్ని లాక్ చేయవచ్చు, పరికరాలు కంపనం వల్ల కలిగే స్పీడ్ డ్రిఫ్ట్‌ను సమర్థవంతంగా నిరోధించడం మరియు స్థిరమైన ఆపరేషన్ ఖచ్చితత్వాన్ని నిర్ధారించడం.

7. మోడల్ ఎంపిక వ్యత్యాసం: ASN2 vs AS / ASV / ASC సిరీస్

8. ఇన్‌స్టాలేషన్ మార్గదర్శకాలు & జాగ్రత్తలు

     • ప్రామాణిక సంస్థాపన విధానం: రోజువారీ వేగ సర్దుబాటు కోసం తగినంత ఆపరేటింగ్ స్థలాన్ని రిజర్వ్ చేస్తూ, వాల్వ్ బాడీని బయటికి ఎదురుగా ఉన్న సోలనోయిడ్ వాల్వ్ EXH ఎగ్జాస్ట్ పోర్ట్‌పై నేరుగా వాల్వ్‌ను స్క్రూ చేయండి.

     • వర్తించే సర్క్యూట్ పరిమితులు: మిడిల్ పొజిషన్ చెక్ వాల్వ్‌లు మరియు పైలట్-ఆపరేటెడ్ వన్-వే వాల్వ్‌లతో సర్క్యూట్‌లకు వర్తించదు, ఇది అసాధారణ సిలిండర్ చర్య మరియు అస్థిర ఆపరేషన్‌కు కారణం కావచ్చు.

     • వైబ్రేషన్-ప్రూఫ్ లాకింగ్ ఆపరేషన్: ఎయిర్‌ఫ్లో మరియు స్పీడ్ డీబగ్గింగ్‌ని పూర్తి చేసిన తర్వాత, దీర్ఘకాలిక పరికరాల వైబ్రేషన్ వల్ల రన్నింగ్ స్పీడ్ డివియేషన్‌ను నివారించడానికి సర్దుబాటు నాబ్‌ను లాక్ చేయండి.

ఒక వాక్య సారాంశం

     SOLH ASN2 సిరీస్ అనేది సోలనోయిడ్ వాల్వ్ ఎగ్జాస్ట్ పోర్ట్‌లకు అంకితమైన ఇంటిగ్రేటెడ్ ఎగ్జాస్ట్ థొరెటల్ మరియు సైలెన్సర్ వాల్వ్. నాయిస్ తగ్గింపు, ఖచ్చితమైన సర్దుబాటు వేగం, యాంటీ-డ్రాప్ వైబ్రేషన్-ప్రూఫ్ స్ట్రక్చర్ మరియు తేలికపాటి రెసిన్ అప్‌గ్రేడ్ ఎంపికను కలిగి ఉంటుంది, ఇది వాయు సర్క్యూట్ ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది, ఎగ్జాస్ట్ శబ్దాన్ని తగ్గిస్తుంది మరియు ప్రామాణిక వాయు సోలేనోయిడ్ సిస్టమ్‌లకు సరైన ఆర్థిక వేగ నియంత్రణ మరియు శబ్దం తగ్గింపు అనుబంధం.
