AP100 సిరీస్ కాంపాక్ట్ ప్రెజర్ రిలీఫ్ వాల్వ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH (睿其格科技)

ఉత్పత్తి స్థానం

     AP100 సిరీస్ అనేది సూక్ష్మ వాయు సర్క్యూట్‌ల కోసం డైరెక్ట్-యాక్టింగ్ స్ప్రింగ్ కాంపాక్ట్ రిలీఫ్ వాల్వ్. ఒత్తిడి ప్రీసెట్ విలువను మించిపోయిన తర్వాత సిస్టమ్ ఒత్తిడిని స్థిరీకరించడానికి ఇది స్వయంచాలకంగా అదనపు గాలిని తొలగిస్తుంది. మినీ సైజ్ మరియు సులభమైన ప్రెజర్ ట్యూనింగ్‌ను కలిగి ఉంటుంది, ఇది కాంపాక్ట్ న్యూమాటిక్ పరికరాల కోసం ఓవర్‌ప్రెజర్ ప్రొటెక్షన్ మరియు ఎగువ-పరిమితి ప్రెజర్ కంట్రోల్ కాంపోనెంట్‌గా పనిచేస్తుంది.

నిర్మాణం & పని సూత్రం

     --నిర్మాణం: పైలట్ నియంత్రణ లేకుండా డైరెక్ట్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ రిలీఫ్ డిజైన్

     --వర్కింగ్ లాజిక్ క్లోజ్డ్ స్టేట్: సిస్టమ్ ప్రెజర్ సెట్ విలువ కంటే తక్కువ ఓపెన్ స్టేట్: సిస్టమ్ పీడనం సెట్ విలువను చేరుకుంటుంది లేదా మించిపోయింది, యాంబియంట్ స్థితికి గాలి ఎగ్జాస్ట్‌లు రీసెట్ స్థితి: పీడనం ప్రీసెట్ థ్రెషోల్డ్ కంటే తక్కువగా పడిపోయినప్పుడు వాల్వ్ మళ్లీ మూసివేయబడుతుంది

     --సర్దుబాటు నాబ్, స్ప్రింగ్ మరియు స్పూల్‌తో కూడిన సాధారణ మెకానికల్ అసెంబ్లీ

     --రిమైండర్: JIS స్టాండర్డ్ సేఫ్టీ వాల్వ్‌గా ధృవీకరించబడలేదు, ఒత్తిడి నియంత్రణ మరియు సర్క్యూట్ ఓవర్‌ప్రెజర్ నియంత్రణ కోసం మాత్రమే

కోర్ కీ ఫీచర్లు

1. అల్ట్రా-కాంపాక్ట్ లైట్‌వెయిట్ సింగిల్ యూనిట్

     మొత్తం పరిమాణం 69×40mm, నికర బరువు కేవలం 0.12kg. స్వతంత్ర సింగిల్-బాడీ డిజైన్ నేరుగా ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, ఇరుకైన మరియు ఎంబెడెడ్ పరికరాల లేఅవుట్‌లకు ఖచ్చితంగా సరిపోతుంది.

2. లాక్ చేయగల టూల్-ఫ్రీ అడ్జస్ట్‌మెంట్ నాబ్

     బ్లూ టాప్ నాబ్ అదనపు టూల్స్ లేకుండా డైరెక్ట్ ప్రెజర్ సెట్టింగ్‌ను గుర్తిస్తుంది. లాకింగ్ నిర్మాణం స్థిరమైన దీర్ఘకాలిక ఆపరేషన్ కోసం కంపనం లేదా తప్పుగా పనిచేయడం వల్ల కలిగే అనాలోచిత ఒత్తిడి మార్పును నిరోధిస్తుంది.

3. ద్వంద్వ అడ్జస్టబుల్ ప్రెజర్ రేంజ్‌లు & హై రిలీఫ్ ఫ్లో

     ప్రామాణిక మోడల్ సర్దుబాటు పరిధి: 0.05–0.69MPa తక్కువ ఒత్తిడి X201 వెర్షన్: 0.02–0.2MPa గరిష్టంగా అనుమతించదగిన పని ఒత్తిడి 1.0MPa; పెద్ద అంతర్గత ప్రవాహ ఛానెల్ వేగవంతమైన ఒత్తిడి విడుదలను నిర్ధారిస్తుంది.

4. డైవర్సిఫైడ్ థ్రెడ్ ఆప్షన్స్ & ఫ్లెక్సిబుల్ మౌంటు

     అందుబాటులో ఉన్న పోర్ట్ పరిమాణాలు: 1/8"(01), 1/4"(02) అనుకూలీకరించదగిన థ్రెడ్ ప్రమాణాలు: Rc, NPT, G థ్రెడ్ రెండు ఇన్‌స్టాలేషన్ మార్గాలు: డైరెక్ట్ థ్రెడ్ మౌంటు లేదా బ్రాకెట్ ఫిక్సింగ్ క్లియర్ ఇన్/ఔట్ మార్కింగ్ ఏకదిశాత్మక గాలి ప్రవాహ సంస్థాపనను నిర్ధారిస్తుంది.

5. తుప్పు నిరోధకత & స్థిరమైన సుదీర్ఘ సేవా జీవితం

     డై-కాస్ట్ అల్యూమినియం అల్లాయ్ వాల్వ్ బాడీ -5℃ నుండి +60℃ వరకు విస్తృత ఉష్ణోగ్రతను తట్టుకోగలదు. పొడి కంప్రెస్డ్ ఎయిర్ కోసం రూపొందించబడింది, సరళత లేని ఆపరేషన్ నిర్వహణ ఖర్చును తగ్గిస్తుంది.

టెక్నికల్ స్పెసిఫికేషన్స్ టేబుల్

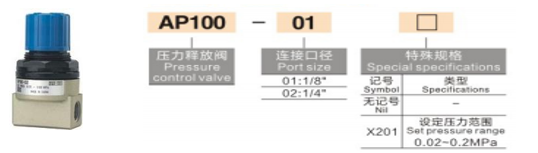

మోడల్ కోడ్ నిర్వచనం

ఉదాహరణ: AP100-02-B-N

     --AP100: ఉత్పత్తి బేస్ సిరీస్

     --01 / 02: సంబంధిత పోర్ట్ పరిమాణం

     --B: మౌంటు బ్రాకెట్‌తో అమర్చబడింది; blank = బ్రాకెట్ లేకుండా

     --N: NPT థ్రెడ్; ఖాళీ = ప్రామాణిక Rc థ్రెడ్; F = G థ్రెడ్

     --సఫిక్స్ X201: అల్ప పీడన సర్దుబాటు వెర్షన్

సాధారణ అప్లికేషన్ దృశ్యాలు

     సిలిండర్ బఫర్ మరియు ఎండ్ పొజిషన్ ఇంపాక్ట్ షాక్ అబ్జార్ప్షన్ డౌన్‌స్ట్రీమ్ ప్రెజర్ రెగ్యులేటర్‌ల కోసం ఓవర్‌ప్రెజర్ ప్రొటెక్షన్ 3C, ఎలక్ట్రానిక్ మరియు మెడికల్ ఇండస్ట్రీస్ కోసం కాంపాక్ట్ జిగ్‌లు మరియు చిన్న ఆటోమేషన్ పరికరాలు సాధారణ వాయు సర్క్యూట్‌ల కోసం లాకింగ్ పై పీడన పరిమితి ప్రయోగశాల పరీక్ష మరియు ప్రయోగాత్మక పైప్‌లైన్‌లకు స్థిరమైన ఒత్తిడి అవసరం.

ఒక వాక్య సారాంశం

     AP100 ఇండిపెండెంట్ కాంపాక్ట్ రిలీఫ్ వాల్వ్ లాక్ చేయగల నాబ్ సర్దుబాటు, 0.05–0.69MPa సర్దుబాటు పరిధి మరియు డైరెక్ట్ మౌంటు స్ట్రక్చర్‌ను అనుసంధానిస్తుంది, ఇది సూక్ష్మ వాయు వ్యవస్థల ఎగువ పీడన పరిమితి నియంత్రణకు సరైన పరిష్కారం.
