4V సిరీస్ 5/2 & 5/3 వే న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ | పైలట్ ఆపరేట్ డైరెక్షనల్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణం

     SOLH 4V సిరీస్ అత్యంత సార్వత్రికమైనదిపైలట్-ఆపరేటెడ్ న్యూమాటిక్ డైరెక్షనల్ కంట్రోల్ వాల్వ్ పారిశ్రామిక ఆటోమేషన్ కోసం, కవరింగ్5/2 మార్గం (5-పోర్ట్ 2-స్థానం) మరియు5/3 మార్గం (5-పోర్ట్ 3-స్థానం) ఆకృతీకరణలు. టెలిస్కోపిక్ కదలిక, ఇంటర్మీడియట్ స్టాప్ మరియు డబుల్-యాక్టింగ్ సిలిండర్ల ప్రెజర్ హోల్డింగ్ నియంత్రణ కోసం ప్రత్యేకంగా రూపొందించబడింది, ఇది స్పూల్-రకం నిర్మాణం మరియు అంతర్గత పైలట్ డ్రైవ్‌ను కలిగి ఉంటుంది. ప్రామాణిక ఎలక్ట్రానిక్ వాయు నియంత్రణ భాగం వలె, ఇది స్వయంచాలక యంత్రాలు, ప్యాకేజింగ్ పరికరాలు, ప్రాసెసింగ్ జిగ్‌లు మరియు స్థిరమైన పనితీరు మరియు బహుముఖ విధులతో వాయు ప్రసార వ్యవస్థలలో విస్తృతంగా స్వీకరించబడింది.

  1.1 ఫైవ్-పోర్ట్ స్టాండర్డ్ ఇంటర్‌ఫేస్ డెఫినిషన్

     • పి పోర్ట్: మెయిన్ ఎయిర్ ఇన్లెట్, వాయు సరఫరా మూలానికి కనెక్ట్ చేయబడింది

     • A/B వర్కింగ్ పోర్ట్‌లు: అవుట్‌పుట్ పోర్ట్‌లు, పొడిగింపు మరియు ఉపసంహరణను నియంత్రించడానికి డబుల్-యాక్టింగ్ సిలిండర్‌ల రెండు ఛాంబర్‌లకు కనెక్ట్ చేయబడ్డాయి

     • R/S ఎగ్జాస్ట్ పోర్ట్‌లు: ప్రెజర్ రిలీఫ్ ఎగ్జాస్ట్ పోర్ట్‌లు, సాధారణంగా శబ్దం తగ్గింపు మరియు మృదువైన వెంటిలేషన్ కోసం మఫ్లర్‌లతో అమర్చబడి ఉంటాయి

  1.2 ప్రధాన నిర్మాణ లక్షణాలు

     • వాల్వ్ కోర్ నిర్మాణం: హై-ప్రెసిషన్ స్లయిడ్ కాలమ్ స్పూల్ డిజైన్, తక్కువ రాపిడి మరియు సెన్సిటివ్ స్విచింగ్

     • డ్రైవ్ మోడ్: అంతర్గత పైలట్ డ్రైవ్, తక్కువ విద్యుత్ వినియోగం మరియు స్థిరమైన రివర్సింగ్ పనితీరు

     • వర్తించే వస్తువు: డబుల్-యాక్టింగ్ న్యూమాటిక్ సిలిండర్‌ల కోసం పూర్తి-శ్రేణి సరిపోలిక

2. 5/2 వే వాల్వ్ - బేసిక్ రివర్సింగ్ కంట్రోల్

     5/2 మార్గం నిర్మాణం అనేది 4V సిరీస్ యొక్క ప్రధాన స్రవంతి ప్రాథమిక నమూనా, ఇది ఒకే విద్యుత్ నియంత్రణ మరియు డబుల్ ఎలక్ట్రిక్ నియంత్రణ రకాలుగా విభజించబడింది, వివిధ వాయు తర్కం మరియు భద్రతా నియంత్రణ అవసరాలకు అనుగుణంగా ఉంటుంది.

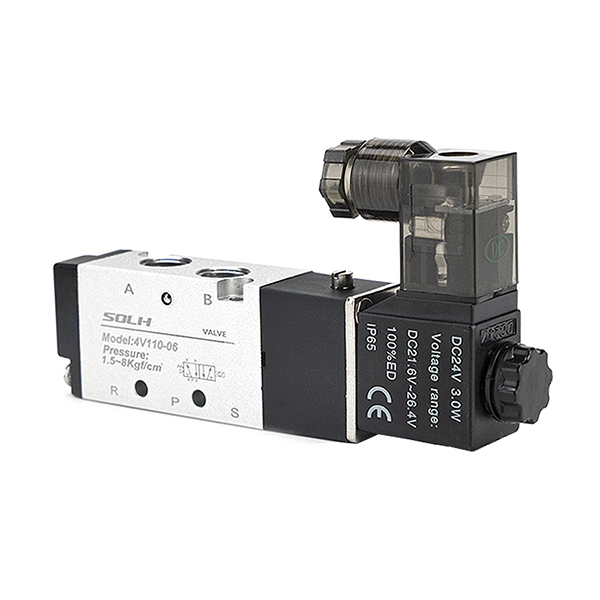

  2.1 సింగిల్ ఎలక్ట్రిక్ కంట్రోల్ (4V110/210/310/410)

     • పని సూత్రం: ఒక విద్యుదయస్కాంత కాయిల్ మరియు రీసెట్ వసంత అమర్చారు. పవర్ ఆన్ చేసినప్పుడు వాల్వ్ రివర్స్ అవుతుంది మరియు పవర్ ఆఫ్ అయినప్పుడు స్ప్రింగ్ ఫోర్స్ ద్వారా ఆటోమేటిక్‌గా రీసెట్ అవుతుంది.

     • ప్రధాన లక్షణాలు: ఫెయిల్-సురక్షిత పనితీరు, సరళమైన నిర్మాణం మరియు ఖర్చుతో కూడుకున్న పవర్-ఆఫ్ రీసెట్ డిజైన్.

     • సాధారణ అప్లికేషన్లు: సాధారణ సిలిండర్ రెసిప్రొకేటింగ్ మోషన్, ఎమర్జెన్సీ స్టాప్ రీసెట్ మెకానిజం, సింపుల్ క్లాంపింగ్ మరియు పొజిషనింగ్ పరికరాలు.

  2.2 డబుల్ ఎలక్ట్రిక్ కంట్రోల్ (4V120/220/320/420)

     • పని సూత్రం: రీసెట్ స్ప్రింగ్ లేకుండా ప్రత్యామ్నాయ నియంత్రణ కోసం డ్యూయల్ కాయిల్స్. పవర్ ఆఫ్ తర్వాత వాల్వ్ దాని ప్రస్తుత స్థానాన్ని నిర్వహిస్తుందిమెమరీ నిలుపుదల ఫంక్షన్.

     • ప్రధాన లక్షణాలు: అధిక పొజిషనింగ్ ఖచ్చితత్వం, శక్తి ఆదా (రివర్సింగ్ సమయంలో మాత్రమే విద్యుత్ వినియోగం), స్థిరమైన పవర్-ఆఫ్ పొజిషన్ హోల్డింగ్.

     • సాధారణ అప్లికేషన్లు: ఖచ్చితమైన స్టేషన్ పొజిషనింగ్, ఇంటర్మీడియట్ స్ట్రోక్ స్టాప్, లాంగ్-టర్మ్ ప్రెజర్ హోల్డింగ్ మరియు ఫిక్స్‌డ్-పొజిషన్ లాకింగ్ దృశ్యాలు.

3. 5/3 వే వాల్వ్ - ఇంటర్మీడియట్ పొజిషన్ ప్రెసిషన్ కంట్రోల్

     5/3 వే త్రీ-పొజిషన్ స్ట్రక్చర్ రెండు-పొజిషన్ రివర్సింగ్ ఆధారంగా ఒక ఇంటర్మీడియట్ న్యూట్రల్ స్టేట్‌ను జోడిస్తుంది, అధునాతన వాయు నియంత్రణ డిమాండ్‌లను తీర్చడానికి మూడు కోర్ ఇంటర్మీడియట్ ఫంక్షన్‌లను గ్రహించడం (వర్తించే మోడల్‌లు: 4V130/230/330/430).

  3.1 క్లోజ్డ్ సెంటర్ (సి టైప్)

     ఫంక్షన్: అన్ని పోర్ట్‌లు ఇంటర్మీడియట్ స్థానంలో పూర్తిగా మూసివేయబడ్డాయి. సిలిండర్ లాకింగ్ మరియు ప్రెజర్ హోల్డింగ్, సస్పెన్షన్ స్టాప్ మరియు యాంటీ ఫాలింగ్ ప్రొటెక్షన్‌ను సపోర్ట్ చేస్తుంది.

     దృశ్యం: జిగ్ లాకింగ్, వర్టికల్ సిలిండర్ యాంటీ-డ్రాప్, ఇంటర్మీడియట్ పొజిషన్ ఫిక్స్‌డ్ స్టాప్.

  3.2 ఎగ్జాస్ట్ సెంటర్ (E రకం)

     ఫంక్షన్: A/B వర్కింగ్ పోర్ట్‌లు ఇంటర్మీడియట్ స్థానంలో ఎగ్జాస్ట్ పోర్ట్‌లతో కమ్యూనికేట్ చేస్తాయి. సిస్టమ్ ఒత్తిడిని విడుదల చేస్తుంది మరియు సిలిండర్ స్వేచ్ఛగా తేలుతుంది.

     దృశ్యం: పరికరాల భద్రత ఒత్తిడి ఉపశమనం, మాన్యువల్ లాగడం మరియు డీబగ్గింగ్, మెకానికల్ రీసెట్ రక్షణ.

  3.3 ఒత్తిడి కేంద్రం (P రకం)

     ఫంక్షన్: P ఎయిర్ ఇన్లెట్ రెండు A/B పోర్ట్‌లతో ఇంటర్మీడియట్ స్థానంలో కమ్యూనికేట్ చేస్తుంది, డబుల్-యాక్టింగ్ సిలిండర్‌ను సింగిల్-యాక్టింగ్ అవుట్‌పుట్‌గా మారుస్తుంది.

     దృశ్యం: సింక్రోనస్ బిగింపు, ద్విదిశాత్మక ఒత్తిడి నిర్వహణ, ప్రత్యేక శక్తి సమతుల్య నియంత్రణ.

4. మోడల్ కోడింగ్ నియమాలు & సాధారణ లక్షణాలు

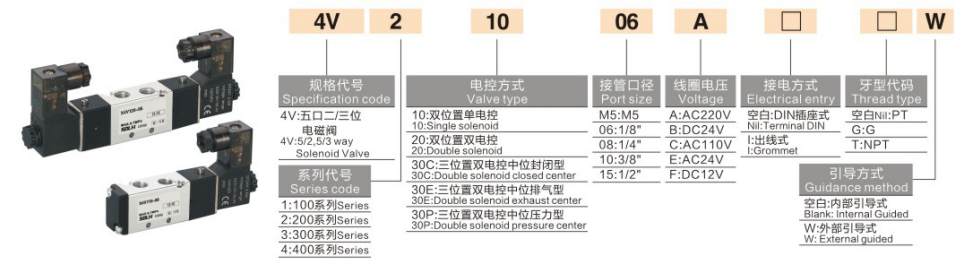

  1. కోడింగ్ లాజిక్: 4V [సైజు కోడ్] [కంట్రోల్/మిడిల్ ఫంక్షన్ కోడ్] - [పోర్ట్ సైజు]

  2. సాధారణ సాధారణ నమూనాలు

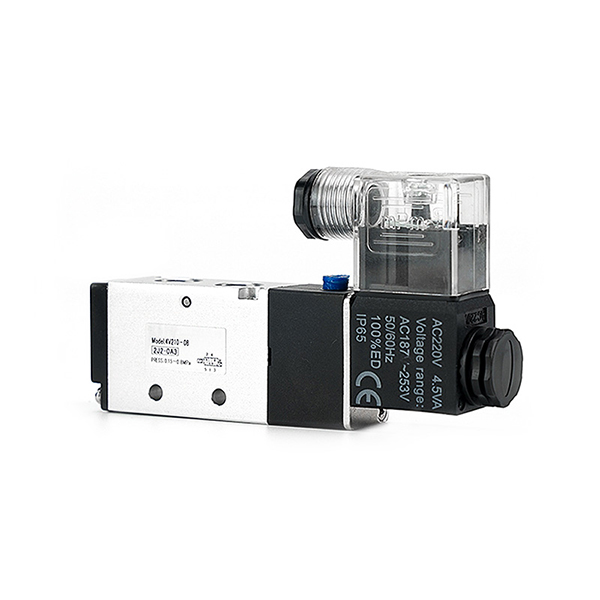

     • 4V210-08: G1/4 పోర్ట్, సింగిల్ ఎలక్ట్రిక్ కంట్రోల్, 5/2 మార్గం (అత్యంత యూనివర్సల్ స్టాండర్డ్ మోడల్)

     • 4V220-08: G1/4 పోర్ట్, డబుల్ ఎలక్ట్రిక్ కంట్రోల్, 5/2 వే (పవర్-ఆఫ్ మెమరీ పొజిషనింగ్)

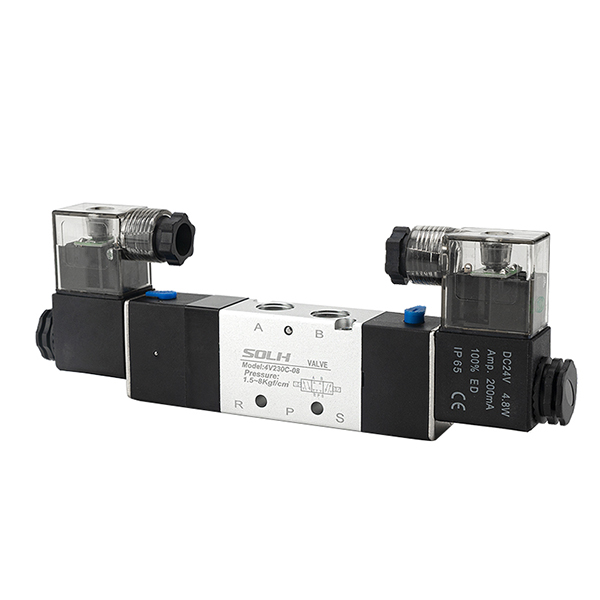

     • 4V230C-08: G1/4 పోర్ట్, 5/3 వే క్లోజ్డ్ సెంటర్ (సిలిండర్ లాకింగ్ & ప్రెజర్ హోల్డింగ్)

     • 4V310-10: G3/8 పోర్ట్, సింగిల్ ఎలక్ట్రిక్ కంట్రోల్, 5/2 వే (పెద్ద ప్రవాహ ప్రధాన సర్క్యూట్ నియంత్రణ)

5. కోర్ సాంకేతిక పారామితులు

6. వృత్తిపరమైన ఎంపిక మార్గదర్శకాలు

  6.1 5/2 మార్గం రెండు-స్థాన ఎంపిక

     • సింగిల్ ఎలక్ట్రిక్ కంట్రోల్: ఆటోమేటిక్ పవర్-ఆఫ్ రిటర్న్ మరియు ఫెయిల్-సేఫ్ ఆపరేషన్ ఫీచర్‌తో సాంప్రదాయ రెసిప్రొకేటింగ్ మోషన్ మరియు సేఫ్టీ రీసెట్ దృశ్యాలకు ప్రాధాన్యత.

     • డబుల్ ఎలక్ట్రిక్ కంట్రోల్: పవర్-ఆఫ్ మెమరీ మరియు కచ్చితమైన పొజిషనింగ్ ఫీచర్‌తో పొజిషనింగ్ స్టేషన్‌లు, ఇంటర్మీడియట్ స్టాప్ మరియు లాంగ్-టర్మ్ హోల్డింగ్ దృశ్యాలకు ప్రాధాన్యత.

  6.2 5/3 వే త్రీ-పొజిషన్ ఎంపిక

     • టైప్ సి (క్లోజ్డ్ సెంటర్): సిలిండర్ ఇంటర్మీడియట్ లాకింగ్, సస్పెన్షన్ హోల్డింగ్ మరియు యాంటీ ఫాలింగ్ రక్షణ కోసం.

     • టైప్ E (ఎగ్జాస్ట్ సెంటర్): పరికరాల భద్రత ఒత్తిడి ఉపశమనం కోసం, ఉచిత ఫ్లోటింగ్ మరియు మాన్యువల్ డీబగ్గింగ్ దృశ్యాలు.

     • టైప్ P (ప్రెజర్ సెంటర్): సింక్రోనస్ బిగింపు కోసం, ద్వి దిశాత్మక ఒత్తిడి స్థిరీకరణ మరియు ప్రత్యేక వాయు సంతులనం నియంత్రణ.

ఒక వాక్య సారాంశం

     SOLH 4V సిరీస్ సింగిల్/డబుల్ ఎలక్ట్రిక్ కంట్రోల్ మరియు మూడు ఇంటర్మీడియట్ ఫంక్షన్‌లతో 5/2 & 5/3 వే పైలట్-ఆపరేటెడ్ న్యూమాటిక్ వాల్వ్‌లను కవర్ చేస్తుంది, పారిశ్రామిక వాయు రివర్సింగ్, పొజిషనింగ్, ప్రెజర్ హోల్డింగ్ మరియు డబుల్-యాక్టింగ్ సిలిండర్‌ల భద్రత నియంత్రణ కోసం ప్రాధాన్య ప్రామాణిక భాగం.
