బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

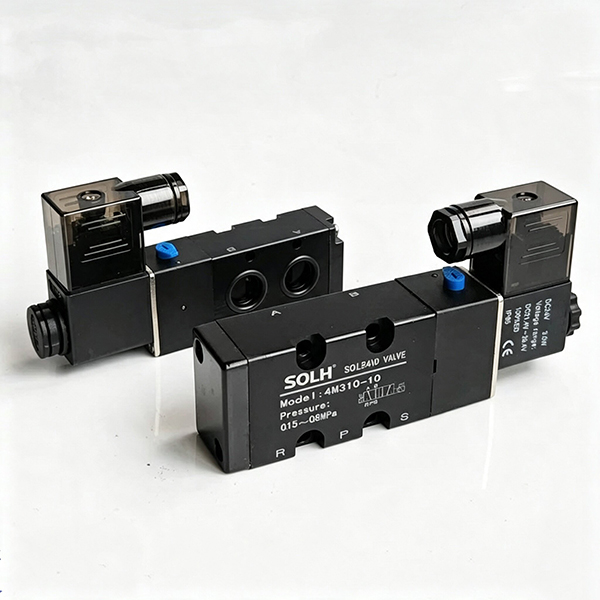

SOLH 4M సిరీస్ ఒక ప్రొఫెషనల్NAMUR ప్రామాణిక 5/2 వే ప్లేట్-రకం సోలనోయిడ్ వాల్వ్ న్యూమాటిక్ యాక్యుయేటర్ ఆటోమేటిక్ కంట్రోల్ కోసం ప్రత్యేకంగా రూపొందించబడింది. ఇది వాల్వ్ దిగువన ప్రామాణిక మౌంటు రంధ్రాలతో అంతర్జాతీయ NAMUR సైడ్ మౌంటు ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది. ఇంటర్మీడియట్ అడాప్టర్ ఎయిర్ పైపులు లేకుండా వాయు బాల్ వాల్వ్లు మరియు సీతాకోకచిలుక వాల్వ్ యాక్యుయేటర్ల వైపు వాల్వ్ను నేరుగా లామినేట్ చేయవచ్చు మరియు ఇన్స్టాల్ చేయవచ్చు. వాల్వ్ ఆటోమేటిక్ కంట్రోల్ సర్క్యూట్ల కోసం ప్రత్యేకంగా ఉపయోగించబడుతుంది, ఇది Airtac 4M సిరీస్ ప్రమాణాలకు పూర్తిగా సరిపోతుంది మరియు సాంప్రదాయ 4V ట్యూబ్-రకం సోలేనోయిడ్ వాల్వ్ల నుండి నిర్మాణాత్మకంగా భిన్నంగా ఉంటుంది.
1.1 ప్రధాన ఉత్పత్తి లక్షణాలు
• ఫంక్షన్ మోడ్: 5/2 మార్గం (5-పోర్ట్ 2-స్థానం)
• డ్రైవ్ నిర్మాణం: అంతర్గత పైలట్ స్పూల్ రకం, లూబ్రికేషన్-రహిత ఆపరేషన్
• మౌంటు స్టాండర్డ్: NAMUR స్టాండర్డ్ సైడ్ మౌంటింగ్ (P/A/B/R1/R2 ఎయిర్ సర్క్యూట్లతో బేస్ ఇంటిగ్రేటెడ్)
• ప్రధాన స్రవంతి నమూనాలు: 4M210-08, 4M210-06, 4M110-06

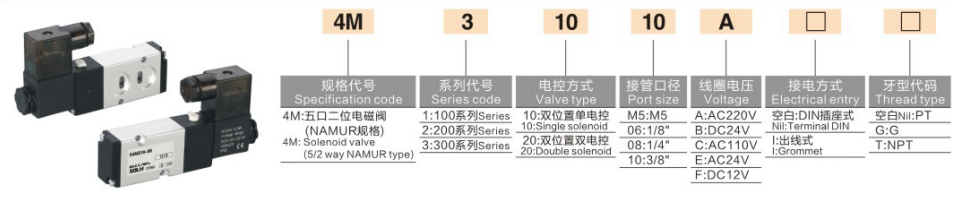

1. కోడింగ్ లాజిక్: 4M [సైజు కోడ్] [కంట్రోల్ కోడ్] [ఫంక్షన్ కోడ్] - [పోర్ట్ థ్రెడ్]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
4M |
NAMUR ప్రామాణిక ప్లేట్-రకం 5/2 వే సోలనోయిడ్ వాల్వ్ సిరీస్ |
|
1/2/3 |
పరిమాణం వివరణ: 1=100 సిరీస్, 2=200 సిరీస్, 3=300 సిరీస్ |
|
1/2 |
నియంత్రణ మోడ్: 1=ఒకే విద్యుత్ నియంత్రణ (స్ప్రింగ్ రీసెట్); 2=డబుల్ ఎలక్ట్రిక్ కంట్రోల్ (లాచ్ మెమరీ) |
|
0/3 |
ఫంక్షన్ రకం: 0=సాధారణంగా తెరిచిన రకం; 3=క్లోజ్డ్ సెంటర్ (అరుదుగా ఉపయోగించబడుతుంది) |
|
M5 / 06 / 08 / 10 |
బాహ్య గాలి ఇన్లెట్ & ఎగ్జాస్ట్ థ్రెడ్ పరిమాణం |
2. మోడల్ ఉదాహరణ
4M210-08: 200 పరిమాణం, స్ప్రింగ్ రీసెట్తో ఒకే విద్యుత్ నియంత్రణ, PT1/4 బాహ్య థ్రెడ్ పోర్ట్
3. పూర్తి సిరీస్ మెయిన్ స్ట్రీమ్ మోడల్ స్పెసిఫికేషన్ జాబితా
|
సైజు స్పెసిఫికేషన్ |
సింగిల్ ఎలక్ట్రిక్ కంట్రోల్ (స్ప్రింగ్ రీసెట్) |
డబుల్ ఎలక్ట్రిక్ కంట్రోల్ (స్వీయ-లాకింగ్ మెమరీ) |
బాహ్య ఎయిర్ సోర్స్ థ్రెడ్ |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (అత్యంత సాధారణం) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని ఒత్తిడి పరిధి |
0.15～0.8MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (ఫిల్టర్ ఖచ్చితత్వం ≥40μm) |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
గరిష్ట చర్య ఫ్రీక్వెన్సీ |
5 సార్లు/సెకను |
|
AC కాయిల్ పవర్ |
220V/110V/24V; 3.5～4VA |
|
DC కాయిల్ పవర్ |
24V/12V; 2.5W |
|
వైరింగ్ & రక్షణ గ్రేడ్ |
DIN సాకెట్ / వైర్ లీడ్ రకం, IP65 వాటర్ప్రూఫ్ & డస్ట్ప్రూఫ్ |
|
4M1 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 5.5~12mm², Cv=0.31~0.67 |
|
4M2 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 14~17mm², Cv=0.78~1.0 |
|
4M3 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 25~30mm², Cv=1.4~1.68 |
• ఇంటిగ్రేటెడ్ NAMUR బేస్ ఎయిర్ పోర్ట్: వాల్వ్ దిగువన A/B ఎయిర్ పోర్ట్లతో పొందుపరచబడింది. యాక్యుయేటర్తో అమర్చిన తర్వాత, ఇది యాక్యుయేటర్ యొక్క రెండు ఎయిర్ ఇన్లెట్ రంధ్రాలతో స్వయంచాలకంగా డాక్ అవుతుంది. A/B పోర్ట్ల కోసం బాహ్య గాలి పైపులు అవసరం లేదు; P air inlet మరియు R1/R2 ఎగ్జాస్ట్ పోర్ట్లకు మాత్రమే బాహ్య వాయు మూలం కనెక్షన్ అవసరం, పైపింగ్ నిర్మాణాన్ని సులభతరం చేయడం మరియు లీకేజ్ పాయింట్లను తగ్గించడం.
• అంతర్నిర్మిత మాన్యువల్ టెస్ట్ పుష్ రాడ్: వాల్వ్ వైపు మాన్యువల్ డీబగ్గింగ్ బటన్ అమర్చబడి, పవర్ ఆఫ్ అయిన తర్వాత మాన్యువల్ వాల్వ్ ఓపెనింగ్ మరియు క్లోజింగ్ టెస్ట్కు సపోర్టింగ్, ఆన్-సైట్ ఇన్స్టాలేషన్, డీబగ్గింగ్ మరియు ఎక్విప్మెంట్ మెయింటెనెన్స్ కోసం సౌకర్యవంతంగా ఉంటుంది.
• ద్వంద్వ నియంత్రణ మోడ్ లక్షణాలు: 4M×20 డబుల్ ఎలక్ట్రిక్ నియంత్రణ నమూనాలు ప్రస్తుత వాల్వ్ స్థానాన్ని నిర్వహించడానికి పవర్-ఆఫ్ స్వీయ-లాకింగ్ మెమరీ నిర్మాణాన్ని అవలంబిస్తాయి; 4M×10 సింగిల్ ఎలక్ట్రిక్ కంట్రోల్ మోడల్లు పవర్ ఆఫ్ తర్వాత స్ప్రింగ్ ఫోర్స్ ద్వారా ఆటోమేటిక్గా రీసెట్ చేయబడతాయి, సేఫ్టీ రీసెట్కు అనుగుణంగా ఉంటాయి మరియు హోల్డింగ్ డిమాండ్లను వరుసగా ఉంచుతాయి.
• అనుకూల మానిఫోల్డ్ మౌంటు: 4V సిరీస్ (4M100M/200M/300M మానిఫోల్డ్ బేస్) వలె అదే బేస్ స్పెసిఫికేషన్ను పంచుకుంటుంది. ఇది మానిఫోల్డ్ ఇన్స్టాలేషన్ ద్వారా బహుళ వాల్వ్ల కోసం కేంద్రీకృత వాయు సరఫరాకు మద్దతు ఇస్తుంది మరియు స్వతంత్ర ఆపరేషన్ కోసం నేరుగా ఒకే యాక్యుయేటర్పై కూడా మౌంట్ చేయవచ్చు.
|
పోలిక అంశం |
4M NAMUR ప్లేట్ వాల్వ్ |
4V సంప్రదాయ ట్యూబ్ వాల్వ్ |
|
మౌంటు పద్ధతి |
దిగువ నేరుగా యాక్యుయేటర్పై అమర్చబడింది (NAMUR ప్రమాణం) |
సైడ్ ట్యూబ్ చొప్పించడం, ప్రత్యేక మానిఫోల్డ్ బేస్తో ఇన్స్టాల్ చేయబడింది |
|
A/B ఎయిర్ పోర్ట్ డిజైన్ |
దిగువ అంతర్నిర్మిత డాకింగ్ పోర్ట్, బాహ్య పైపు లేదు |
వాల్వ్ బాడీ టాప్లో బాహ్య పైపు కనెక్షన్ |
|
కోర్ అప్లికేషన్ |
వాయు బాల్ వాల్వ్ / సీతాకోకచిలుక వాల్వ్ యాక్యుయేటర్ నియంత్రణ |
|
|
బేస్ పరస్పర మార్పిడి |
అదే స్పెసిఫికేషన్ యొక్క 4V సిరీస్ మానిఫోల్డ్ బేస్ను షేర్ చేయండి |
NAMUR యాక్యుయేటర్లో నేరుగా మౌంట్ చేయబడదు |
• వాల్వ్ ఆటోమేటిక్ కంట్రోల్ సిస్టమ్: 4M210-08 DA/SR న్యూమాటిక్ యాక్యుయేటర్ + బాల్/బటర్ఫ్లై వాల్వ్తో సరిపోలింది, పెట్రోకెమికల్, వాటర్ ట్రీట్మెంట్ మరియు పైప్లైన్ ఫ్లూయిడ్ మార్పిడి పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
• వాల్వ్ ఐలాండ్ ఇంటిగ్రేటెడ్ సిస్టమ్: ఆటోమేటెడ్ పైప్లైన్ క్లస్టర్ల కోసం కేంద్రీకృత వాయు సరఫరా మరియు బహుళ 4M సిరీస్ సోలనోయిడ్ వాల్వ్ల యొక్క ఇంటిగ్రేటెడ్ ఇన్స్టాలేషన్ను గ్రహించడానికి 4M200M మల్టీ-లింక్ మానిఫోల్డ్ బేస్ను స్వీకరించండి.
• పైప్లైన్ పైపింగ్ సరిపోలిక: స్థిరమైన మరియు లీక్-రహిత కనెక్షన్ కోసం ప్రధాన ఎయిర్ సోర్స్ పైప్లైన్తో త్వరగా డాక్ చేయడానికి KQ2 క్విక్-కనెక్ట్ మేల్ థ్రెడ్ స్ట్రెయిట్ ఫిట్టింగ్లతో బాహ్య థ్రెడ్ పోర్ట్లను కనెక్ట్ చేయండి.
SOLH 4M సిరీస్ అనేది న్యూమాటిక్ యాక్యుయేటర్ల కోసం అంకితమైన NAMUR స్టాండర్డ్ ప్లేట్-టైప్ 5/2 వే సోలనోయిడ్ వాల్వ్, ఇందులో ట్యూబ్లెస్ డైరెక్ట్ మౌంటింగ్, లూబ్రికేషన్-ఫ్రీ ఆపరేషన్ మరియు IP65 ప్రొటెక్షన్ ఉన్నాయి, ఇది వాయు బాల్ వాల్వ్లు మరియు బటర్ఫ్లీ వాల్వ్లను ఆటోమేటిక్గా మార్చడానికి సరైన సపోర్టింగ్ కంట్రోల్ భాగం.
