4F సిరీస్ 5/2 వే ఫుట్ పెడల్ వాల్వ్ | డైరెక్ట్ యాక్టింగ్ ఫుల్ అల్యూమినియం న్యూమాటిక్ ఫుట్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | AirTAC 4F సిరీస్ ఫుట్ వాల్వ్ కోసం పూర్తి అనుకూల ప్రత్యామ్నాయం

1. ఉత్పత్తి అవలోకనం

     SOLH 4F సిరీస్ ఒక ప్రొఫెషనల్5/2 వే న్యూమాటిక్ ఫుట్ పెడల్ డైరెక్షనల్ వాల్వ్ మొత్తం AirTAC 4F సిరీస్‌తో పూర్తిగా అనుకూలమైనది మరియు మార్చుకోదగినది. పూర్తి డై-కాస్ట్ అల్యూమినియం అల్లాయ్ బాడీని స్వీకరించడం మరియు డైరెక్ట్-యాక్టింగ్ స్ప్రింగ్ రీసెట్ స్ట్రక్చర్‌తో చిక్కగా ఉన్న నాన్-స్లిప్ ఫుట్ పెడల్‌ను స్వీకరించడం, ఇది ప్రత్యేకంగా రూపొందించబడిందిడబుల్ యాక్టింగ్ సిలిండర్ ఫార్వర్డ్ మరియు రివర్స్ కంట్రోల్. పూర్తి సిరీస్ నాలుగు కాన్ఫిగర్ చేయదగిన రకాలను కవర్ చేస్తుంది: ప్రామాణిక స్వీయ-రీసెట్, L మెకానికల్ స్వీయ-లాకింగ్, G భద్రతా రక్షణ కవర్ మరియు LG లాకింగ్ + గార్డ్ ఇంటిగ్రేషన్. ఇది పరికరాల స్టార్ట్-స్టాప్ మరియు డైరెక్షనల్ స్విచింగ్ కోసం సోలనోయిడ్ వాల్వ్‌లను మాన్యువల్‌గా భర్తీ చేయగలదు, టూలింగ్ ఫిక్చర్‌లు, స్టాంపింగ్, రివెటింగ్ మరియు ఇండస్ట్రియల్ న్యూమాటిక్ కంట్రోల్ దృశ్యాలలో విస్తృతంగా వర్తించబడుతుంది.

  1.1 కోర్ 5/2 వే ఎయిర్ సర్క్యూట్ లాజిక్

     • ఎయిర్ పోర్ట్ నిర్వచనం: P (మెయిన్ ఎయిర్ ఇన్లెట్), A/B (డ్యూయల్ వర్కింగ్ అవుట్‌లెట్స్), R1/R2 (డ్యూయల్ ఇండిపెండెంట్ ఎగ్జాస్ట్ పోర్ట్‌లు)

     • సాధారణ స్థితి (పెడల్ విడుదల చేయబడింది): P గాలి సరఫరా కోసం B కి కలుపుతుంది; ఎగ్జాస్ట్, సిలిండర్ ఉపసంహరణ మరియు రీసెట్ కోసం R1కి కనెక్ట్ అవుతుంది

     • వర్కింగ్ స్టేట్ (పెడల్ నొక్కబడింది): P గాలి సరఫరా కోసం A కి కలుపుతుంది; ఎగ్జాస్ట్ కోసం B R2కి కనెక్ట్ అవుతుంది, సిలిండర్ విస్తరించి పనిచేస్తుంది

     • నాన్-L ప్రామాణిక రకం: జాగ్ అడపాదడపా నియంత్రణ కోసం ఫుట్ విడుదల తర్వాత తక్షణ స్ప్రింగ్ రీబౌండ్ రీసెట్

     • L లాకింగ్ రకం: స్థానం లాక్ చేయడానికి మరియు గాలి ఒత్తిడిని నిర్వహించడానికి ఒకసారి నొక్కండి; ఒత్తిడి ఉపశమనాన్ని అన్‌లాక్ చేయడానికి మరియు రీసెట్ చేయడానికి మళ్లీ నొక్కండి

2. మోడల్ కోడింగ్ నియమాలు & ప్రత్యయం నిర్వచనం

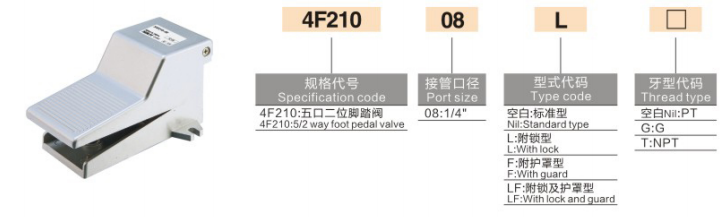

     కోడింగ్ లాజిక్: 4F210 - [పోర్ట్ పరిమాణం] + [ఫంక్షన్ ప్రత్యయం] - [థ్రెడ్ రకం]

  2.1 ప్రాథమిక మోడల్ & పోర్ట్ పరిమాణం

     • 4F210: యూనివర్సల్ మెయిన్ స్ట్రీమ్ 5/2 వే ఫుట్ వాల్వ్ బేస్ బాడీ

     • 06: G1/8 (PT1/8) థ్రెడ్ పోర్ట్

     • 08: G1/4 (PT1/4) సార్వత్రిక ప్రధాన స్రవంతి వివరణ

 2.2 కోర్ ఫంక్షన్ ప్రత్యయం ఎంపిక గైడ్

  2.3 థ్రెడ్ రకం ప్రత్యయం

     • ఖాళీ: PT టేపర్ థ్రెడ్ (ప్రామాణిక డిఫాల్ట్)

     • G: బ్రిటిష్ స్టాండర్డ్ G సమాంతర థ్రెడ్

     • T: NPT అమెరికన్ స్టాండర్డ్ టేపర్ థ్రెడ్

  మోడల్ ఉదాహరణ: 4F210-08 | G1/4 ప్రామాణిక స్వీయ-రీసెట్ ఫుట్ వాల్వ్; 4F210-08LG | భద్రతా రక్షణ కవర్‌తో G1/4 స్వీయ-లాకింగ్ ఫుట్ వాల్వ్

3. కోర్ సాంకేతిక పారామితులు

4. ఎంపిక వ్యత్యాసం: 4F 5/2 వే vs 3F 3/2 వే ఫుట్ వాల్వ్

5. స్ట్రక్చరల్ కోర్ అడ్వాంటేజెస్

     • డ్యూయల్ ఇండిపెండెంట్ ఎగ్జాస్ట్ డిజైన్: సిలిండర్ రివర్సింగ్, ఫాస్ట్ యాక్షన్ రెస్పాన్స్ మరియు లాగ్ లేకుండా స్థిరమైన ఆపరేషన్ సమయంలో మృదువైన ఎగ్జాస్ట్ ఉండేలా రెండు వేర్వేరు ఎగ్జాస్ట్ హోల్స్‌తో అమర్చబడి ఉంటుంది.

     • యాంటీ-స్లిప్ హెవీ-డ్యూటీ పెడల్: రోలర్ ఆకృతి గల పెడల్ ఉపరితలం ఘర్షణను ప్రభావవంతంగా పెంచుతుంది, అధిక-లోడ్ స్టెప్పింగ్ సమయంలో జారిపోకుండా నిరోధించడం మరియు కార్యాచరణ స్థిరత్వాన్ని మెరుగుపరుస్తుంది.

     • స్థిరమైన స్వతంత్ర లాకింగ్ మెకానిజం: ఇండిపెండెంట్ స్నాప్-ఫిట్ లాకింగ్ స్ట్రక్చర్ ఫర్మ్ పొజిషనింగ్ మరియు లైట్ వెయిట్ అన్‌లాకింగ్‌ను నిర్ధారిస్తుంది. గమనిక: అల్ట్రా-హై ఫ్రీక్వెన్సీ నిరంతర ప్రభావ పని పరిస్థితులకు తగినది కాదు.

     • ఐచ్ఛిక భద్రతా రక్షణ కవర్: కస్టమ్ ప్లాస్టిక్ డస్ట్‌ప్రూఫ్ గార్డ్ వర్క్‌పీస్‌లు పడిపోవడం లేదా పర్సనల్ మిస్-టచ్ కారణంగా ప్రమాదవశాత్తూ రివర్స్ అవ్వడాన్ని సమర్థవంతంగా నివారిస్తుంది, ఆన్-సైట్ ఆపరేషన్ భద్రతను మెరుగుపరుస్తుంది.

     • పూర్తి అల్యూమినియం మన్నికైన నిర్మాణం: ఇంటెగ్రల్ డై-కాస్ట్ అల్యూమినియం అల్లాయ్ బాడీ అధిక కాఠిన్యం, ప్రభావ నిరోధకత మరియు కఠినమైన పారిశ్రామిక వర్క్‌షాప్ పరిసరాల కోసం సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది.

6. సాధారణ అప్లికేషన్ దృశ్యాలు

     • డబుల్-యాక్టింగ్ సిలిండర్ మాన్యువల్ కంట్రోల్: ఎయిర్ సోర్స్ → 4F ఫుట్ వాల్వ్ → డబుల్ యాక్టింగ్ సిలిండర్. స్వీయ-రీసెట్ రకం పొడిగింపు-ఆన్-ప్రెస్ మరియు రిట్రాక్ట్-ఆన్-రిలీజ్‌ని తెలుసుకుంటుంది; లాకింగ్ రకం దీర్ఘకాల స్థానానికి బిగింపు ఒత్తిడిని నిర్వహిస్తుంది.

     • ఇండస్ట్రియల్ ప్రాసెసింగ్ ఎక్విప్‌మెంట్ కంట్రోల్: స్టాంపింగ్ మెషీన్‌లు, రివెటింగ్ మెషీన్‌లు మరియు గ్రైండర్ ఫిక్చర్‌ల కోసం ప్రొఫెషనల్ ఫుట్-ఆపరేటెడ్ డైరెక్షనల్ స్విచింగ్, సమర్థవంతమైన ప్రాసెసింగ్ ఆపరేషన్ కోసం హ్యాండ్‌లను విముక్తి చేస్తుంది.

     • ఆన్-సైట్ ఎక్విప్‌మెంట్ డీబగ్గింగ్: న్యూమాటిక్ సర్క్యూట్ డీబగ్గింగ్ కోసం సోలనోయిడ్ వాల్వ్‌లను మాన్యువల్ ఫుట్ వాల్వ్‌లతో తాత్కాలికంగా భర్తీ చేయండి, పరికరాల ట్రయల్ ఆపరేషన్ మరియు పారామీటర్ క్రమాంకనం కోసం సౌకర్యవంతంగా ఉంటుంది.

ఒక వాక్య సారాంశం

     SOLH 4F సిరీస్ అనేది సెల్ఫ్-రీసెట్, సెల్ఫ్-లాకింగ్ మరియు యాంటీ-మిస్‌పరేషన్ గార్డ్ ఆప్షన్‌లతో కూడిన పూర్తి-అల్యూమినియం 5/2 వే డైరెక్ట్-యాక్టింగ్ ఫుట్ పెడల్ వాల్వ్. డ్యూయల్ క్విక్ ఎగ్జాస్ట్, లార్జ్ ఫ్లో మరియు ఫుల్ ఎయిర్‌టాక్ కంపాటిబిలిటీని కలిగి ఉంటుంది, ఇది డబుల్ యాక్టింగ్ సిలిండర్ ఫార్వర్డ్/రివర్స్ స్విచింగ్ మరియు మెకానికల్ ప్రాసెసింగ్ న్యూమాటిక్ కంట్రోల్ కోసం స్టాండర్డ్ ఇండస్ట్రియల్ ఫుట్ కంట్రోల్ వాల్వ్.
