బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH 4A సిరీస్ ఎయిర్టాక్ ప్రమాణం5/2 మార్గం & 5/3 మార్గం బాహ్య వాయు దిశాత్మక నియంత్రణ వాల్వ్, గా పరిగణించబడుతుంది4V సిరీస్ సోలనోయిడ్ వాల్వ్ల యొక్క స్వచ్ఛమైన వాయు వెర్షన్. ఎటువంటి విద్యుత్ భాగాలు లేదా విద్యుదయస్కాంత కాయిల్స్ లేకుండా పూర్తిగా గాలి సంకేతాల ద్వారా నడపబడుతుంది, ఇది అంతర్గతంగా సురక్షితమైన వాయు మార్పిడి పనితీరును అందిస్తుంది. పేలుడు ప్రూఫ్, నాన్-పవర్ మరియు సేఫ్టీ ఇంటర్లాక్ న్యూమాటిక్ సర్క్యూట్ల కోసం రూపొందించబడింది, ఇది స్పూల్-టైప్ స్ట్రక్చర్, నమ్మదగిన సీలింగ్ మరియు హై-స్ట్రెంగ్త్ అల్యూమినియం అల్లాయ్ బాడీని కలిగి ఉంది, ప్రధాన స్రవంతి 4V సిరీస్ వాల్వ్లతో ఖచ్చితమైన అనుకూలత మరియు పరస్పర మార్పిడిని సాధించింది.
1.1 ప్రామాణిక 5-పోర్ట్ ఇంటర్ఫేస్ నిర్వచనం
• పి పోర్ట్: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్లెట్ పోర్ట్
• A/B వర్కింగ్ పోర్ట్లు: పొడిగింపు మరియు ఉపసంహరణను నియంత్రించడానికి డబుల్-యాక్టింగ్ సిలిండర్లను కనెక్ట్ చేయడానికి అవుట్పుట్ పోర్ట్లు
• R/S ఎగ్జాస్ట్ పోర్ట్లు: ప్రెజర్ రిలీఫ్ ఎగ్జాస్ట్ పోర్ట్లు, స్టాండర్డ్ మఫ్లర్ ఇన్స్టాలేషన్కు అనుకూలంగా ఉంటాయి
• డ్రైవ్ మోడ్: బాహ్య వాయు నియంత్రణ, ద్వైపాక్షిక నియంత్రణ పోర్ట్ల నుండి గాలి సంకేతాల ఇన్పుట్
• నిర్మాణ లక్షణం: ప్రెసిషన్ స్లయిడ్ స్పూల్ డిజైన్, మన్నికైన అల్యూమినియం అల్లాయ్ బాడీ, స్థిరమైన మరియు లాంగ్-లైఫ్ సీలింగ్ పనితీరు
2.1 సింగిల్ న్యూమాటిక్ కంట్రోల్ (4A110/210/310/410)
• పని సూత్రం: వాల్వ్ రివర్సింగ్ కోసం ఒక వైపు నియంత్రణ పోర్ట్పై గాలి ఒత్తిడి వర్తించబడుతుంది; ఒత్తిడి విడుదల తర్వాత ఆటోమేటిక్ స్ప్రింగ్ రీసెట్.
• ప్రధాన లక్షణాలు: ఎయిర్ కట్-ఆఫ్, సాధారణ నిర్మాణం మరియు అధిక కార్యాచరణ స్థిరత్వంతో ఫెయిల్-సేఫ్ రీసెట్ డిజైన్.
• సాధారణ మోడల్: 4A210-08 (G1/8 పోర్ట్, సింగిల్ ఎయిర్ కంట్రోల్, 5/2 వే)
2.2 డబుల్ న్యూమాటిక్ కంట్రోల్ (4A120/220/320/420)
• పని సూత్రం: ద్వైపాక్షిక ఎయిర్ కంట్రోల్ పోర్టుల ప్రత్యామ్నాయ ఒత్తిడి; రీసెట్ స్ప్రింగ్ లేదు, ఎయిర్ కట్-ఆఫ్ తర్వాత ప్రస్తుత వాల్వ్ స్థానాన్ని నిర్వహిస్తుందిమెమరీ లాచింగ్ ఫంక్షన్.
• ప్రధాన లక్షణాలు: అధిక పొజిషనింగ్ ఖచ్చితత్వం, శక్తి-పొదుపు ఆపరేషన్ (నిరంతర గాలి సరఫరా అవసరం లేదు), స్థిరమైన ఎయిర్-ఆఫ్ పొజిషన్ హోల్డింగ్.
• సాధారణ మోడల్: 4A220-08 (G1/8 పోర్ట్, డబుల్ ఎయిర్ కంట్రోల్, 5/2 వే)
అన్ని 5/3 వే 4A సిరీస్ మోడల్లు (4A130/230/330/430) డబుల్ న్యూమాటిక్ నియంత్రణను అవలంబిస్తాయి, అధునాతన వాయు నియంత్రణ అవసరాలను తీర్చడానికి మూడు ప్రొఫెషనల్ మిడిల్ పొజిషన్ ఫంక్షన్లు ఉంటాయి.
• మూసివేసిన కేంద్రం (సి రకం): అన్ని పోర్ట్లు మధ్యస్థ స్థానంలో పూర్తిగా మూసివేయబడ్డాయి. నిలువు మరియు సస్పెండ్ చేయబడిన స్టేషన్ల కోసం సిలిండర్ లాకింగ్, ప్రెజర్ హోల్డింగ్ మరియు యాంటీ ఫాలింగ్ ప్రొటెక్షన్ను గ్రహిస్తుంది.
• ఎగ్జాస్ట్ సెంటర్ (E రకం): A/B వర్కింగ్ పోర్ట్లు మధ్య స్థానంలో ఉన్న ఎగ్జాస్ట్ పోర్ట్లతో కమ్యూనికేట్ చేస్తాయి. సిస్టమ్ ఒత్తిడిని పూర్తిగా విడుదల చేస్తుంది, ఉచిత సిలిండర్ ఫ్లోటింగ్, మాన్యువల్ డీబగ్గింగ్ మరియు పరికరాల భద్రత రక్షణను అనుమతిస్తుంది.
• ఒత్తిడి కేంద్రం (P రకం): P ఎయిర్ ఇన్లెట్ మధ్య స్థానంలో ఉన్న రెండు A/B పోర్ట్లతో కమ్యూనికేట్ చేస్తుంది. డబుల్-యాక్టింగ్ సిలిండర్ను సింగిల్-యాక్టింగ్ అవుట్పుట్గా మారుస్తుంది, ఇది సింక్రోనస్ క్లాంపింగ్ మరియు ఫోర్స్ బ్యాలెన్స్ కంట్రోల్కి అనుకూలంగా ఉంటుంది.

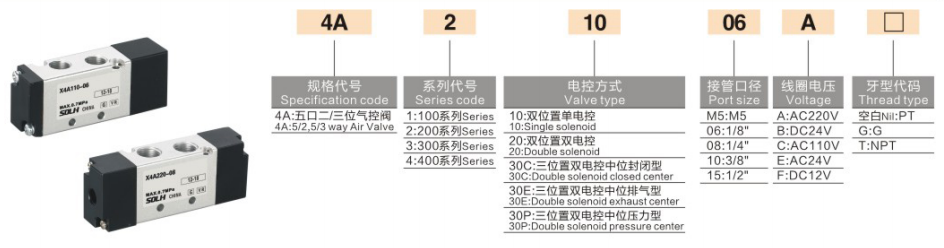

1. కోడింగ్ లాజిక్: 4A [సైజ్ కోడ్] [కంట్రోల్ / మిడిల్ ఫంక్షన్ కోడ్] - [పోర్ట్ సైజు]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
4A |
5/2 & 5/3 మార్గం స్వచ్ఛమైన వాయు దిశాత్మక నియంత్రణ వాల్వ్ సిరీస్ |
|
సైజు కోడ్ |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
ఫంక్షన్ కోడ్ |
1=సింగిల్ ఎయిర్ కంట్రోల్ 5/2 మార్గం; 2=డబుల్ ఎయిర్ కంట్రోల్ 5/2 మార్గం; 3C/3E/3P=5/3 మార్గం మూసివేయబడింది/ఎగ్జాస్ట్/ప్రెజర్ సెంటర్ |
|
పోర్ట్ సైజు కోడ్ |
M5, 06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2.మెయిన్ స్ట్రీమ్ కామన్ మోడల్స్
• 4A210-08: సింగిల్ న్యూమాటిక్ కంట్రోల్, 5/2 వే, G1/4 పోర్ట్
• 4A220-08: డబుల్ న్యూమాటిక్ కంట్రోల్, 5/2 వే, G1/4 పోర్ట్
• 4A230C-08: డబుల్ న్యూమాటిక్ కంట్రోల్, 5/3 వే క్లోజ్డ్ సెంటర్, G1/4 పోర్ట్
• 4A310-10: సింగిల్ న్యూమాటిక్ కంట్రోల్, 5/2 వే, G3/8 పెద్ద ఫ్లో పోర్ట్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm) |
|
పని ఒత్తిడి పరిధి |
0.15～0.8MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
సిగ్నల్ ఒత్తిడిని నియంత్రించండి |
0.2～0.8MPa |
|
సరళత అవసరం |
లూబ్-ఫ్రీ డిజైన్ (ప్రత్యేక పని పరిస్థితుల కోసం ఐచ్ఛిక సరళత) |
|
గరిష్ట చర్య ఫ్రీక్వెన్సీ |
3～5 సార్లు/సెకను (లోడ్ లేదు) |
|
బాడీ మెటీరియల్ |
అధిక శక్తి అల్యూమినియం మిశ్రమం |
• అంతర్గత పేలుడు ప్రూఫ్ & సేఫ్: ఎలక్ట్రికల్ భాగాలు మరియు స్పార్క్స్ లేకుండా స్వచ్ఛమైన వాయు నిర్మాణం. మురికి, తేమ, మండే మరియు పేలుడు పని వాతావరణాలకు పూర్తిగా అనుగుణంగా, జీరో-రిస్క్ సేఫ్ ఆపరేషన్ను గ్రహించడం.
• డ్యూయల్ కంట్రోల్ మెమరీ ఫంక్షన్: డబుల్ న్యూమాటిక్ కంట్రోల్ మోడల్లు ఎయిర్ కట్-ఆఫ్ తర్వాత వాల్వ్ పొజిషన్ను నిర్వహిస్తాయి, నిరంతర వాయు సరఫరా, శక్తి-పొదుపు మరియు స్థిరంగా లేకుండా దీర్ఘ-కాల స్థానాలు మరియు ప్రెజర్ హోల్డింగ్కు మద్దతు ఇస్తాయి.
• బహుముఖ త్రీ-పొజిషన్ మిడిల్ ఫంక్షన్లు: సిలిండర్ లాకింగ్, ప్రెజర్ రిలీఫ్ ఫ్రీ ఫ్లోటింగ్ మరియు సింక్రోనస్ క్లాంపింగ్ ప్రెజర్ స్టెబిలైజేషన్ డిమాండ్లను కవర్ చేయడానికి C/E/P మూడు మిడిల్ మోడ్లను కలిగి ఉంటుంది.
• 100% యూనివర్సల్ పరస్పర మార్పిడి: 4V సిరీస్ సోలనోయిడ్ వాల్వ్లతో స్థిరమైన ఇన్స్టాలేషన్ కొలతలు మరియు ఫ్లో పారామీటర్లు, ఎలక్ట్రిక్ కంట్రోల్ సిస్టమ్లను స్వచ్ఛమైన వాయు వ్యవస్థలకు నేరుగా భర్తీ చేయడం మరియు అప్గ్రేడ్ చేయడం.
• స్థిరమైన & మన్నికైన పనితీరు: తక్కువ రాపిడి నిరోధకత, తక్కువ స్టార్టప్ ప్రెజర్, అద్భుతమైన గాలి బిగుతు మరియు లూబ్-ఫ్రీ ఆపరేషన్తో సుదీర్ఘ సేవా జీవితంతో ప్రెసిషన్ స్పూల్ నిర్మాణం.
• డబుల్ యాక్టింగ్ సిలిండర్ న్యూమాటిక్ రివర్సింగ్ కంట్రోల్ మరియు ఎక్విప్మెంట్ సేఫ్టీ ఇంటర్లాక్ సిస్టమ్స్
• పేలుడు ప్రూఫ్ జోన్, నాన్-పవర్ పరికరాలు, మైనింగ్, కెమికల్ మరియు పూత పరిశ్రమ వాయు నియంత్రణ సర్క్యూట్లు
• ఎయిర్ కట్-ఆఫ్ రీసెట్ లేదా లాంగ్-టర్మ్ పొజిషన్ హోల్డింగ్ అవసరమయ్యే సేఫ్టీ న్యూమాటిక్ సర్క్యూట్లు
• హ్యాండ్ వాల్వ్లు, మెకానికల్ కంట్రోల్ వాల్వ్లు మరియు న్యూమాటిక్ ట్రావెల్ వాల్వ్లతో కూడిన ప్యూర్ న్యూమాటిక్ లాజిక్ సిస్టమ్స్
SOLH 4A సిరీస్ అనేది సింగిల్/డబుల్ ఎయిర్ కంట్రోల్ మరియు మూడు C/E/P మిడిల్ ఫంక్షన్లతో కూడిన యూనివర్సల్ 5/2 & 5/3 వే స్వచ్ఛమైన వాయు డైరెక్షనల్ కంట్రోల్ వాల్వ్. అంతర్గత భద్రత మరియు 4V సిరీస్ మార్చుకోగలిగిన కొలతలు కలిగి, ఇది పేలుడు ప్రూఫ్, నాన్-ఎలక్ట్రిక్ మరియు హై-సేఫ్టీ న్యూమాటిక్ కంట్రోల్ సర్క్యూట్లకు ప్రాధాన్యమైన ప్రధాన భాగం.
