బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH 3V సిరీస్ ఒక ప్రమాణం3/2 మార్గం విద్యుత్ నియంత్రణ దిశాత్మక సోలనోయిడ్ వాల్వ్ లో లభిస్తుందిప్రత్యక్ష-నటన మరియుపైలట్-ఆపరేటెడ్ నిర్మాణాలు. సింగిల్-యాక్టింగ్ సిలిండర్ కంట్రోల్, న్యూమాటిక్ సర్క్యూట్ స్విచింగ్ మరియు వాక్యూమ్ సిస్టమ్ రెగ్యులేషన్ కోసం ప్రత్యేకంగా రూపొందించబడింది, ఇది రెండు కోర్ కాన్ఫిగరేషన్లను అందిస్తుంది: సాధారణంగా క్లోజ్డ్ (NC) మరియు సాధారణంగా ఓపెన్ (NO). మన్నికైన అల్యూమినియం అల్లాయ్ బాడీ, కాంపాక్ట్ స్ట్రక్చర్, ఫాస్ట్ రెస్పాన్స్ మరియు ఐచ్ఛిక జీరో-ప్రెజర్ స్టార్టప్తో, ఇది మినియేచర్ న్యూమాటిక్ ఆటోమేషన్ సిస్టమ్లకు ప్రామాణిక యూనివర్సల్ కంట్రోల్ వాల్వ్గా పనిచేస్తుంది.
1.1 స్టాండర్డ్ 3/2 వే పోర్ట్ డెఫినిషన్
• పి పోర్ట్: ప్రధాన గాలి ఇన్లెట్
• ఒక పోర్ట్: వర్కింగ్ పోర్ట్, సింగిల్-యాక్టింగ్ న్యూమాటిక్ సిలిండర్లు లేదా వాక్యూమ్ నాజిల్లకు కనెక్ట్ చేయబడింది
• R పోర్ట్: ఎయిర్ ఎగ్జాస్ట్ పోర్ట్, శబ్దం తగ్గింపు కోసం మఫ్లర్ను ఇన్స్టాల్ చేయండి
1.2 డ్రైవ్ & నిర్మాణ వర్గీకరణ
• డ్రైవ్ మోడ్: విద్యుదయస్కాంత డైరెక్ట్-యాక్టింగ్ / పైలట్-ఆపరేటెడ్ ఐచ్ఛికం
• సిరీస్ రకం: డైరెక్ట్-యాక్టింగ్ (3V1/3V2); పైలట్-ఆపరేటెడ్ (3V100/3V200/3V300)
• బాడీ మెటీరియల్: అధిక బలం అల్యూమినియం మిశ్రమం, తేలికైన మరియు మన్నికైనది
3V సిరీస్ సింగిల్-కాయిల్ కంట్రోల్ డిజైన్ను స్వీకరిస్తుంది, ఇది పూర్తిగా స్వతంత్రంగా పనిచేసే లాజిక్తో NC మరియు NO రకాలుగా విభజించబడింది, ఆటోమేటిక్ రీసెట్ సిలిండర్ మరియు వాక్యూమ్ సర్క్యూట్ కంట్రోల్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
2.1 సాధారణంగా మూసివేయబడింది (NC) - అత్యంత సాధారణ రకం
వర్తించే నమూనాలు: 3V110, 3V210, 3V310
• పవర్ ఆఫ్ రీసెట్ స్థితి: స్ప్రింగ్ రీసెట్ P ఇన్లెట్ పోర్ట్ను సీలు చేస్తుంది; పోర్ట్ A ఎగ్జాస్ట్ కోసం పోర్ట్ Rతో కమ్యూనికేట్ చేస్తుంది, అవుట్పుట్ ఒత్తిడి లేదు.
• పవర్-ఆన్ వర్కింగ్ స్టేట్: విద్యుదయస్కాంత శక్తి మారడానికి వాల్వ్ కోర్ని లాగుతుంది; P ఇన్లెట్ గాలి సరఫరా కోసం A వర్కింగ్ పోర్ట్తో కలుపుతుంది; R ఎగ్జాస్ట్ పోర్ట్ పూర్తిగా మూసివేయబడింది.
2.2 సాధారణంగా తెరువు (NO) రకం
వర్తించే నమూనాలు: 3V120, 3V220, 3V320
• పవర్ ఆఫ్ రీసెట్ స్థితి: P ఇన్లెట్ నిరంతర గాలి సరఫరా కోసం పని చేసే పోర్ట్తో కమ్యూనికేట్ చేస్తుంది; R ఎగ్జాస్ట్ పోర్ట్ మూసివేయబడింది.
• పవర్-ఆన్ వర్కింగ్ స్టేట్: P ఇన్లెట్ పోర్ట్ సీలు చేయబడింది; ఒత్తిడి ఉపశమనం మరియు ఎగ్జాస్ట్ కోసం పని చేసే పోర్ట్ R పోర్ట్తో కమ్యూనికేట్ చేస్తుంది.
3.1 డైరెక్ట్-యాక్టింగ్ సిరీస్ (3V1 / 3V2) – జీరో ప్రెజర్ స్టార్టప్
కోర్ అడ్వాంటేజ్: 0MPa జీరో-ప్రెజర్ స్టార్టప్, అల్ట్రా-ఫాస్ట్ ప్రతిస్పందన వేగం (＜0.05సె), అల్ప పీడనం మరియు వాక్యూమ్ పని పరిస్థితుల కోసం స్థిరమైన పనితీరు.

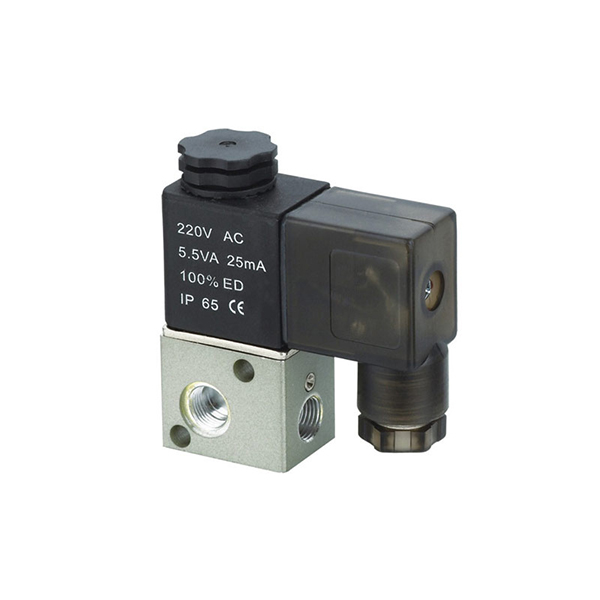

• 3V1 మైక్రో సిరీస్
￮ పోర్ట్ పరిమాణం: M5, G1/8 (06)
￮ ప్రవాహ ప్రాంతం: 10.2 mm² (CV=0.6)
￮ సాధారణ మోడల్: 3V1-06, 3V1-M5

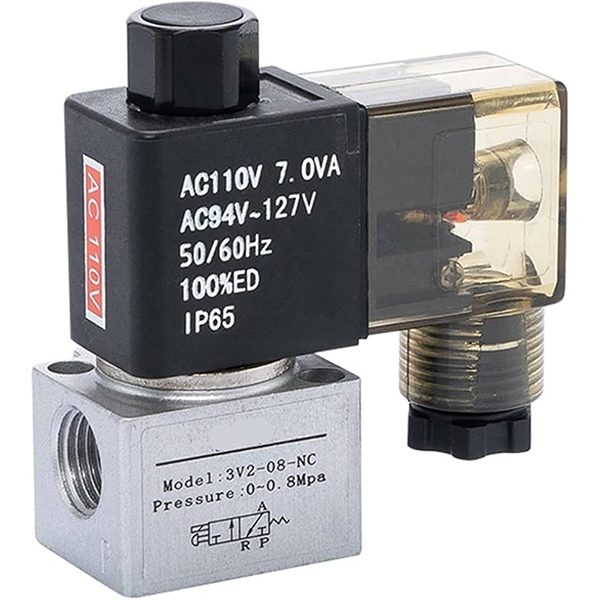

• 3V2 మినీ సిరీస్
￮ పోర్ట్ పరిమాణం: G1/8 (06), G1/4 (08)
￮ ప్రవాహ ప్రాంతం: 17.0 mm² (CV=1.0)
3.2 పైలట్-ఆపరేటెడ్ సిరీస్ (3V100 / 3V200 / 3V300) – లార్జ్ ఫ్లో
కోర్ అడ్వాంటేజ్: పెద్ద ప్రవాహ సామర్థ్యం మరియు తక్కువ విద్యుత్ వినియోగం; స్టాండర్డ్ ప్రెజర్ న్యూమాటిక్ సర్క్యూట్లకు అనుకూలమైన స్థిరమైన స్విచింగ్ కోసం కనీస ప్రారంభ ఒత్తిడి అవసరం.
• 3V100 సిరీస్: పోర్ట్ పరిమాణం M5, G1/8 (06)
• 3V200 యూనివర్సల్ సిరీస్
￮ పోర్ట్ పరిమాణం: G1/4 (08)
￮ ప్రవాహ ప్రాంతం: 17.0 mm² (CV=1.0)

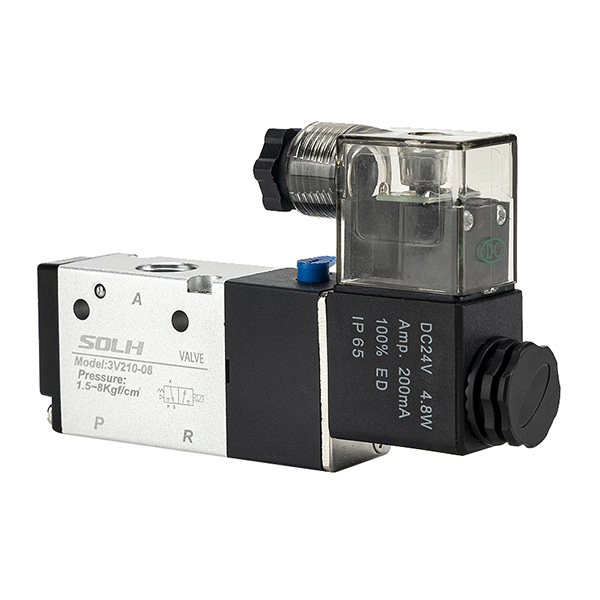

￮ సాధారణ మోడల్: 3V210-08
• 3V300 లార్జ్ ఫ్లో సిరీస్
￮ పోర్ట్ పరిమాణం: G3/8 (10)
￮ ప్రవాహ ప్రాంతం: 28.0 mm² (CV=1.65)

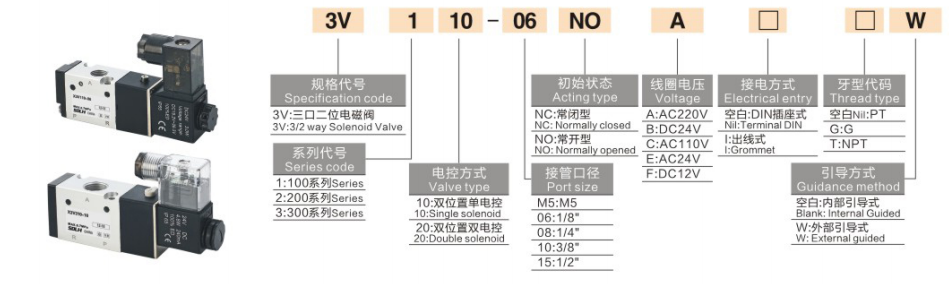

1. కోడింగ్ లాజిక్: 3V [సిరీస్ కోడ్] [ఫంక్షన్ కోడ్] - [పోర్ట్ పరిమాణం] [వోల్టేజ్ కోడ్] [వైరింగ్ కోడ్]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
3V |
3/2 మార్గం వాయు విద్యుదయస్కాంత దిశాత్మక వాల్వ్ సిరీస్ |
|
సిరీస్ కోడ్ |
1=3V1, 2=3V2, 100=3V100, 200=3V200, 300=3V300 |
|
ఫంక్షన్ కోడ్ |
10=సాధారణంగా మూసివేయబడినవి (NC), 20=సాధారణంగా తెరవబడినవి (NO) |
|
పోర్ట్ సైజు కోడ్ |
06=G1/8", 08=G1/4", 10=G3/8" |
|
వోల్టేజ్ కోడ్ |
B=DC24V, A=AC220V, C=AC110V |
|
వైరింగ్ కోడ్ |
F=DIN సాకెట్ రకం, డిఫాల్ట్=వైర్ లీడ్ రకం |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
• 3V210-08-B: 3/2 మార్గం, NC రకం, G1/4 పోర్ట్, DC24V, DIN సాకెట్ కనెక్షన్
• 3V1-06-A: 3/2 మార్గం, NC రకం, G1/8 పోర్ట్, AC220V
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm) |
|
పని ఒత్తిడి పరిధి |
డైరెక్ట్-యాక్టింగ్ (3V1/2): 0～0.8MPa (సున్నా పీడనం అందుబాటులో ఉంది) |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని ఉష్ణోగ్రత |
-20℃ ~ +70℃ |
|
రక్షణ గ్రేడ్ |
IP65 (డస్ట్ప్రూఫ్ & వాటర్ప్రూఫ్) |
|
వోల్టేజ్ టాలరెన్స్ |
AC ±15%, DC ±10% |
|
మాన్యువల్ డీబగ్ పరికరం |
అనుకూలమైన ఇన్స్టాలేషన్ మరియు నిర్వహణ కోసం థింబుల్ టైప్ మాన్యువల్ టెస్ట్ బటన్ |
|
సరళత అవసరం |
సరళత లేని ఆపరేషన్ |
• అంకితం 3/2 వే డిజైన్: క్లాంపింగ్, జాకింగ్ మరియు రీసెట్ న్యూమాటిక్ ఎగ్జిక్యూషన్ కోసం ప్రత్యేకమైన స్ప్రింగ్-రిటర్న్ సింగిల్-యాక్టింగ్ సిలిండర్లతో ఖచ్చితంగా సరిపోలింది.
• డ్యూయల్ వర్కింగ్ మోడ్లు: ఐచ్ఛికం సాధారణంగా మూసివేయబడింది (పవర్-ఆఫ్ రీసెట్) మరియు సాధారణంగా ఓపెన్ (పవర్-ఆఫ్ వర్కింగ్) రకాలు విభిన్న ప్రక్రియ లాజిక్కు అనుగుణంగా ఉంటాయి.
• డ్యూయల్ డ్రైవ్ ఎంపికలు: డైరెక్ట్-యాక్టింగ్ రకం వాక్యూమ్/లో-ప్రెజర్ దృష్టాంతాల కోసం జీరో-ప్రెజర్ స్టార్టప్కు మద్దతు ఇస్తుంది; పైలట్-ఆపరేటెడ్ రకం పెద్ద ప్రవాహం మరియు తక్కువ-శక్తి స్థిరమైన ఆపరేషన్ను గుర్తిస్తుంది.
• కాంపాక్ట్ & మన్నికైన: మినీ ఇంటిగ్రేటెడ్ స్ట్రక్చర్, అద్భుతమైన సీలింగ్ పనితీరు, సుదీర్ఘ సేవా జీవితం మరియు లూబ్రికేషన్ రహిత డిజైన్.
• ఫ్లెక్సిబుల్ ఎలక్ట్రికల్ కాన్ఫిగరేషన్: బహుళ వోల్టేజ్ స్పెసిఫికేషన్లు (AC220V/110V/24V, DC24V/12V) మరియు డ్యూయల్ వైరింగ్ మోడ్లు గ్లోబల్ మ్యాచింగ్ డిమాండ్లకు అనుగుణంగా ఉంటాయి.
• అధిక అనుకూలత: 3A న్యూమాటిక్ కంట్రోల్ వాల్వ్లు మరియు 3L హ్యాండ్ పుల్ వాల్వ్ల వలె అదే ఇన్స్టాలేషన్ పరిమాణం, డైరెక్ట్ రీప్లేస్మెంట్ మరియు అప్గ్రేడ్కు మద్దతు ఇస్తుంది.
• సింగిల్-యాక్టింగ్ సిలిండర్ల స్వయంచాలక నియంత్రణ (బిగింపు, జాకింగ్, స్ప్రింగ్ రీసెట్ మెకానిజం)
• వాక్యూమ్ జనరేటర్ మరియు వాక్యూమ్ సక్షన్ నాజిల్ సిస్టమ్ స్విచింగ్ (డైరెక్ట్-యాక్టింగ్ రకం ప్రతికూల ఒత్తిడి నియంత్రణకు మద్దతు ఇస్తుంది)
• న్యూమాటిక్ సర్క్యూట్ ఆన్-ఆఫ్ కంట్రోల్, పరికరాల భద్రత ఇంటర్లాక్, చిన్న యాక్యుయేటర్ జాగ్ ఆపరేషన్
• ప్రామాణిక వాయు వ్యవస్థలలో 3A గాలి-నియంత్రిత వాల్వ్లు మరియు 3L చేతితో పనిచేసే వాల్వ్లకు ప్రత్యక్ష ప్రత్యామ్నాయం
SOLH 3V సిరీస్ అనేది NC/NO డ్యూయల్ మోడ్లు మరియు డైరెక్ట్/పైలట్ డ్యూయల్ డ్రైవ్ స్ట్రక్చర్లతో కూడిన ప్రామాణిక 3/2 వే విద్యుదయస్కాంత డైరెక్షనల్ వాల్వ్, వృత్తిపరంగా సింగిల్-యాక్టింగ్ సిలిండర్ డ్రైవ్ మరియు వాక్యూమ్ సర్క్యూట్ కంట్రోల్కి వర్తించబడుతుంది, ఇది సూక్ష్మ వాయు ఆటోమేషన్ సిస్టమ్లకు కోర్ కంట్రోల్ కాంపోనెంట్గా పనిచేస్తుంది.
