బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH 3A సిరీస్ ప్రధాన స్రవంతి3/2 మార్గం బాహ్య గాలితో నడిచే దిశాత్మక నియంత్రణ వాల్వ్ ఎయిర్టాక్ స్టాండర్డ్ స్పెసిఫికేషన్లను అనుసరిస్తోంది. విద్యుదయస్కాంత కాయిల్కు బదులుగా పూర్తిగా గాలి సిగ్నల్ ద్వారా నడపబడుతుంది, ఇది టెలిస్కోపిక్ కదలిక మరియు సింగిల్-యాక్టింగ్ సిలిండర్ల ఒత్తిడి హోల్డింగ్ నియంత్రణలో ప్రత్యేకత కలిగి ఉంది. ఇది గాలి తీసుకోవడం, పొజిషన్ హోల్డింగ్ మరియు ఎగ్జాస్ట్ యొక్క సురక్షితమైన మరియు స్థిరమైన న్యూమాటిక్ లాజిక్ను గుర్తిస్తుంది, నాన్-ఎలక్ట్రిక్ న్యూమాటిక్ సిస్టమ్లు, పేలుడు-ప్రూఫ్ ఎన్విరాన్మెంట్లు మరియు ఫెయిల్-సేఫ్ పరికరాల కోసం ప్రధాన భద్రతా నియంత్రణ భాగం వలె పనిచేస్తుంది.
1.1 ప్రామాణిక 3-పోర్ట్ ఇంటర్ఫేస్ నిర్వచనం
• పి పోర్ట్: కంప్రెస్డ్ ఎయిర్ సప్లై కోసం మెయిన్ ఎయిర్ ఇన్లెట్ పోర్ట్
• ఒక పోర్ట్: వర్కింగ్ అవుట్పుట్ పోర్ట్, నేరుగా సింగిల్ యాక్టింగ్ సిలిండర్లకు కనెక్ట్ చేయబడింది
• R పోర్ట్: ఒత్తిడి ఉపశమనం మరియు శీఘ్ర రీసెట్ కోసం ఎగ్జాస్ట్ పోర్ట్
1.2 వర్కింగ్ లాజిక్ & స్ట్రక్చరల్ ఫీచర్స్
• సింగిల్ న్యూమాటిక్ కంట్రోల్ (3A110/210/310/410): రివర్సింగ్ కోసం ఎయిర్ సిగ్నల్, సిగ్నల్ కట్-ఆఫ్ తర్వాత ఆటోమేటిక్ స్ప్రింగ్ రీసెట్, ఫెయిల్-సేఫ్ రీసెట్ డిజైన్.
• డబుల్ న్యూమాటిక్ కంట్రోల్ (3A120/220/320/420): ప్రత్యామ్నాయ ద్వంద్వ ఎయిర్ సిగ్నల్ నియంత్రణ, మెమరీ లాచింగ్ ఫంక్షన్తో ఎయిర్ కట్-ఆఫ్ తర్వాత ప్రస్తుత స్థితిని నిర్వహిస్తుంది.
• కోర్ నిర్మాణం: హై-ప్రెసిషన్ స్పూల్ టైప్ స్ట్రక్చర్, ఎక్స్టర్నల్ న్యూమాటిక్ డ్రైవ్, డ్యూరబుల్ అల్యూమినియం అల్లాయ్ బాడీ, స్టాండర్డ్ లూబ్-ఫ్రీ ఆపరేషన్ (తీవ్రమైన పని పరిస్థితుల కోసం ప్రత్యేక లూబ్రికేషన్ అందుబాటులో ఉంది).

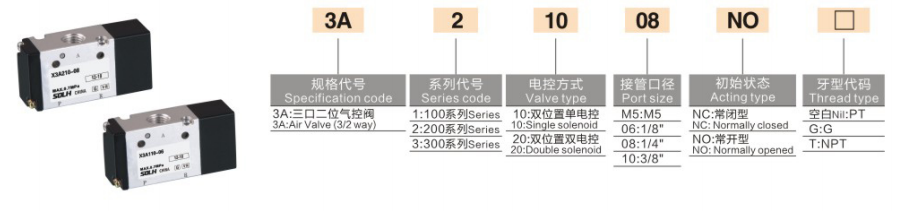

1. కోడింగ్ లాజిక్: 3A [సిరీస్ పరిమాణం] [నియంత్రణ రకం] - [పోర్ట్ పరిమాణం]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
3A |
3/2 మార్గం బాహ్య వాయు నియంత్రణ వాల్వ్ సిరీస్ |
|
సిరీస్ పరిమాణం |
1=100 మైక్రో సిరీస్; 2=200 మీడియం సిరీస్; 3=300 పెద్ద ప్రవాహ శ్రేణి; 4=400 హెవీ డ్యూటీ సిరీస్ |
|
నియంత్రణ రకం |
1=సింగిల్ న్యూమాటిక్ కంట్రోల్ (స్ప్రింగ్ రీసెట్); 2=డబుల్ న్యూమాటిక్ కంట్రోల్ (పొజిషన్ మెమరీ) |
|
పోర్ట్ పరిమాణం |
M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2" |
2. సాధారణ మోడల్ స్పెసిఫికేషన్ & అప్లికేషన్ దృశ్యాలు
|
మోడల్ |
స్పెసిఫికేషన్ |
వర్తించే దృశ్యాలు |
|
3A110-M5 |
మైక్రో సైజ్, సింగిల్ న్యూమాటిక్ కంట్రోల్, M5 థ్రెడ్ |
మినీ సిలిండర్లు, మైక్రో ఆటోమేటెడ్ పరికరాలు |
|
3A210-06 |
మధ్యస్థ పరిమాణం, ఒకే వాయు నియంత్రణ, G1/8" |
ప్రామాణిక సింగిల్-యాక్టింగ్ బిగింపు సిలిండర్లు |
|
3A220-08 |
మధ్యస్థ పరిమాణం, డబుల్ న్యూమాటిక్ నియంత్రణ, G1/4" |
పొజిషన్ మెమరీతో దీర్ఘ-కాల ఒత్తిడి హోల్డింగ్ స్టేషన్లు |
|
3A310-10 |
పెద్ద ప్రవాహం, ఒకే వాయు నియంత్రణ, G3/8" |
పెద్ద బోర్ సిలిండర్ & అధిక థ్రస్ట్ పరికరాలు |
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm) |
|
పని ఒత్తిడి పరిధి |
0.15～0.8MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
పోర్ట్ థ్రెడ్ రకం |
ప్రామాణిక G థ్రెడ్, ఐచ్ఛిక NPT థ్రెడ్ |
|
గరిష్ట చర్య ఫ్రీక్వెన్సీ (లోడ్ లేదు) |
5 సార్లు/సెకను |
|
బాడీ మెటీరియల్ |
అధిక శక్తి అల్యూమినియం మిశ్రమం |
|
సరళత అవసరం |
లూబ్-ఫ్రీ డిజైన్ (ప్రత్యేక పని పరిస్థితుల కోసం ఐచ్ఛిక సరళత) |
• ప్యూర్ న్యూమాటిక్ పేలుడు ప్రూఫ్ డిజైన్: లోపల ఎలక్ట్రికల్ భాగాలు లేవు, మురికి, తేమ మరియు మండే పేలుడు వాతావరణాలకు పూర్తిగా అనుకూలం. ఇది ఎయిర్ సోర్స్ లేదా పవర్ విఫలమైనప్పుడు ఆటోమేటిక్ రీసెట్ మరియు పరికరాల భద్రతను నిర్ధారిస్తుంది, అల్ట్రా-హై కార్యాచరణ విశ్వసనీయతతో.
• ద్వంద్వ నియంత్రణ మోడ్ అనుకూలత: సురక్షితమైన రీసెట్ మరియు ప్రెజర్ హోల్డింగ్ కోసం ఒకే వాయు నియంత్రణ; ఎయిర్ కట్-ఆఫ్ పొజిషన్ మెమరీ మరియు లాంగ్-టైమ్ లాకింగ్ కోసం డబుల్ న్యూమాటిక్ కంట్రోల్, అన్ని సాంప్రదాయ సింగిల్-యాక్టింగ్ సిలిండర్ కంట్రోల్ లాజిక్లను కవర్ చేస్తుంది.
• అధిక సామర్థ్యం గల సీలింగ్ పనితీరు: తక్కువ స్టార్టప్ ప్రెజర్, అద్భుతమైన గాలి బిగుతు, స్థిరమైన స్విచింగ్ మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉండే ప్రత్యేక ఉపరితల చికిత్స ప్రక్రియతో ప్రెసిషన్ స్పూల్ నిర్మాణం.
• ఫ్లెక్సిబుల్ & స్పేస్ సేవింగ్ ఇన్స్టాలేషన్: బహుళ-కోణ ఏకపక్ష సంస్థాపనకు మద్దతు ఇస్తుంది. మాడ్యులర్ వాల్వ్ సమూహాలను ఏర్పరచడానికి ఇది స్వతంత్రంగా ఉపయోగించబడుతుంది లేదా మానిఫోల్డ్ బేస్లతో ఏకీకృతం చేయబడుతుంది, పరికరాలు ఇన్స్టాలేషన్ స్థలాన్ని సమర్థవంతంగా ఆదా చేస్తుంది.
• సింగిల్-యాక్టింగ్ సిలిండర్ నియంత్రణ: గాలి తీసుకోవడం ద్వారా సిలిండర్ విస్తరించడం మరియు స్ప్రింగ్ రీసెట్ ద్వారా ఉపసంహరించుకోవడంతో జాకింగ్, బిగింపు మరియు ఫ్లిప్పింగ్ వంటి టెలిస్కోపిక్ చర్యలను గ్రహిస్తుంది.
• ఎక్విప్మెంట్ సేఫ్టీ ఇంటర్లాక్ సిస్టమ్: ఎయిర్ సోర్స్ విఫలమైనప్పుడు లేదా పరికరాలు షట్ డౌన్ అయినప్పుడు ఆటోమేటిక్గా ఒత్తిడిని రీసెట్ చేస్తుంది మరియు విడుదల చేస్తుంది, మెకానికల్ జామింగ్ను నివారించడం మరియు ఉత్పత్తి భద్రతను నిర్ధారిస్తుంది.
• దీర్ఘకాలిక ప్రెజర్ హోల్డింగ్ వర్కింగ్ స్టేషన్లు: డబుల్ న్యూమాటిక్ కంట్రోల్ మోడ్ నిరంతర గాలి సరఫరా లేకుండా స్థిర సిలిండర్ స్థానాన్ని నిర్వహిస్తుంది, దీర్ఘ-కాల బిగింపు మరియు స్థాన ప్రక్రియలకు అనుకూలం.
SOLH 3A సిరీస్ అనేది సింగిల్/డబుల్ ఎయిర్ కంట్రోల్ మోడ్లు, ప్రెసిషన్ స్పూల్ సీలింగ్ మరియు అల్యూమినియం అల్లాయ్ బాడీతో కూడిన ప్రామాణిక 3/2 వే బాహ్య వాయు నియంత్రణ వాల్వ్. సింగిల్-యాక్టింగ్ న్యూమాటిక్ సిలిండర్ల యొక్క సురక్షితమైన రివర్సింగ్ మరియు ప్రెజర్ హోల్డింగ్ నియంత్రణ కోసం ఇది ప్రాధాన్యమైన ప్రధాన భాగం.
