బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

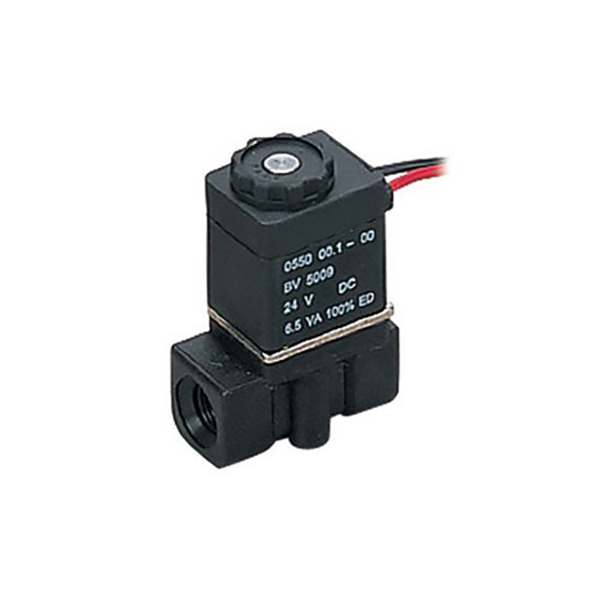

SOLH 2P సిరీస్ a2/2 వే డైరెక్ట్-యాక్టింగ్ సాధారణంగా క్లోజ్డ్ మినీ ఫ్లూయిడ్ సోలనోయిడ్ వాల్వ్ అధిక-శక్తి ఇంజనీరింగ్ ప్లాస్టిక్తో తయారు చేయబడింది. ఇది మద్దతు ఇస్తుందిజీరో డిఫరెన్షియల్ ప్రెజర్ స్టార్టప్ (0MPa ఆపరేబుల్) మరియు సంపీడన గాలి, నీరు మరియు సన్నని నూనె యొక్క ఆన్-ఆఫ్ నియంత్రణ కోసం రూపొందించబడింది. ఆటోమేటెడ్ వాటర్ సర్క్యూట్లు, న్యూమాటిక్ సర్క్యూట్లు మరియు వాక్యూమ్ లూప్లలో విస్తృతంగా వర్తించబడుతుంది, ఇది కాంపాక్ట్ సైజు, వేగవంతమైన ప్రతిస్పందన మరియు అద్భుతమైన మీడియా అనుకూలతను కలిగి ఉంటుంది, ఇది ఆర్థిక మరియు విశ్వసనీయ సూక్ష్మ ద్రవ నియంత్రణ పరిష్కారంగా పనిచేస్తుంది.
1.1 కోర్ వర్కింగ్ ప్రిన్సిపల్
• పవర్-ఆఫ్ సాధారణంగా మూసివేయబడిన (NC) రాష్ట్రం: స్ప్రింగ్ ప్రవాహ ఛానల్ను పూర్తిగా నిరోధించడానికి వాల్వ్ కోర్ను నొక్కుతుంది, అన్ని మీడియం ప్రవాహాన్ని కత్తిరించింది.
• పవర్-ఆన్ ఓపెనింగ్ స్టేట్: విద్యుదయస్కాంత శక్తి ఫ్లో ఛానల్ను తెరవడానికి మరియు మధ్యస్థ ప్రసరణను అనుమతించడానికి వాల్వ్ కోర్ను పైకి లేపుతుంది.
• ఆటోమేటిక్ రీసెట్: పవర్ కట్ అయిన తర్వాత స్ప్రింగ్ తక్షణమే రీసెట్ చేస్తుంది మరియు వాల్వ్ను మూసివేస్తుంది, సురక్షితమైన మరియు స్థిరమైన కట్-ఆఫ్ పనితీరును నిర్ధారిస్తుంది.

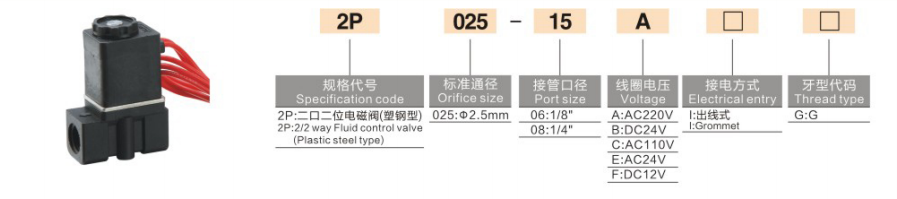

1. పూర్తి కోడింగ్ లాజిక్: 2P025 - థ్రెడ్ పోర్ట్ - వైరింగ్ ప్రత్యయం - వోల్టేజ్
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
2P |
2/2 వే డైరెక్ట్-యాక్టింగ్ ఫ్లూయిడ్ సోలనోయిడ్ వాల్వ్ సిరీస్ (ప్లాస్టిక్ బాడీ) |
|
025 |
స్థిర ద్వారం వివరణ: φ2.5mm, CV విలువ = 0.23 (పూర్తి శ్రేణి కోసం ఒకే యూనివర్సల్ స్పెసిఫికేషన్) |
|
06 / 08 |
G-రకం స్ట్రెయిట్ థ్రెడ్ పోర్ట్: 06=G1/8; 08=G1/4 |
|
వైరింగ్ ప్రత్యయం |
ఖాళీ=ప్రామాణిక DIN సాకెట్; W=వైర్ లీడ్ అవుట్లెట్; LD=ఇండికేటర్ లైట్తో కూడిన సాకెట్ (LD1 వైట్ లైట్) |
|
వోల్టేజ్ |
DC12V / DC24V; AC24V / AC110V / AC220V |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణ
2P025-08W-DC24V: G1/4 థ్రెడ్ పోర్ట్, వైర్ లీడ్ అవుట్లెట్, DC 24V, సాధారణంగా మూసివేయబడిన 2-వే మినీ ఫ్లూయిడ్ వాల్వ్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
చర్య రకం |
ప్రత్యక్ష నటన, సాధారణంగా మూసివేయబడింది (NC) (ఏ రకం అందుబాటులో లేదు) |
|
ద్వారం & ప్రవాహ గుణకం |
φ2.5mm, CV=0.23 |
|
పోర్ట్ థ్రెడ్ |
G1/8 (06), G1/4 (08) |
|
వర్తించే మీడియా |
కంప్రెస్డ్ ఎయిర్, క్లీన్ వాటర్, కోల్డ్ వాటర్, లూబ్రికేటింగ్ ఆయిల్, గ్యాస్ (స్నిగ్ధత ≤ 20CST) |
|
పని ఒత్తిడి పరిధి |
0～0.7MPa (0~7bar), సున్నా పీడన ప్రారంభం అందుబాటులో ఉంది |
|
ప్రూఫ్ ఒత్తిడి |
1.05MPa |
|
బాడీ మెటీరియల్ |
PA66 నైలాన్ 66 ఇంజనీరింగ్ ప్లాస్టిక్ |
|
సీలింగ్ మెటీరియల్ |
ప్రామాణిక VITON ఫ్లోరోరబ్బర్ (చమురు & నీటి నిరోధకత); ఐచ్ఛిక NBR నైట్రైల్ రబ్బరు |
|
పని ఉష్ణోగ్రత |
-5℃ ~ +80℃ |
|
కాయిల్ పవర్ వినియోగం |
AC ≈ 7VA, DC ≈ 5W; క్లాస్ B ఇన్సులేషన్ |
|
రక్షణ గ్రేడ్ |
IP65 |
|
ప్రతిస్పందన సమయం |
ఉత్తేజం & స్విచ్ చర్య＜ 0.05సె, అల్ట్రా-ఫాస్ట్ ఆన్-ఆఫ్ |
• జీరో ప్రెజర్ స్టార్టప్：0MPa సున్నా పీడనం వద్ద పూర్తిగా పనిచేయగలదు, అవకలన ఒత్తిడి అవసరమయ్యే పైలట్-ఆపరేటెడ్ వాల్వ్ల ప్రారంభ పరిమితిని సంపూర్ణంగా పరిష్కరిస్తుంది.
• మినీ లైట్ వెయిట్ డిజైన్：చిన్న పాదముద్రతో కూడిన కాంపాక్ట్ ప్లాస్టిక్ బాడీ, ఇరుకైన ఇన్స్టాలేషన్ ఖాళీలు మరియు ఇంటిగ్రేటెడ్ మాడ్యూల్ అసెంబ్లీకి అనువైనది.
• ప్రీమియం తుప్పు నిరోధకత：ప్రామాణిక VITON ఫ్లోరోరబ్బర్ సీలింగ్ అద్భుతమైన నీరు, చమురు మరియు బలహీనమైన తుప్పు నిరోధకతను అందిస్తుంది, స్వచ్ఛమైన నీరు, ఎయిర్ కంప్రెసర్ డ్రైనేజ్ మరియు కూలింగ్ వాటర్ సర్క్యూట్ దృశ్యాలకు అనుగుణంగా ఉంటుంది.
• అధిక పర్యావరణ అనుకూలత：IP65 కాయిల్ ప్రొటెక్షన్ గ్రేడ్, డస్ట్ప్రూఫ్ మరియు వాటర్ప్రూఫ్, తేమతో కూడిన పని పరిస్థితులలో స్థిరమైన ఆపరేషన్ అందుబాటులో ఉంటుంది.
5.1 వాయు నియంత్రణ దృశ్యాలు
• వాక్యూమ్ జనరేటర్ల కోసం ఎయిర్ సోర్స్ ఆన్-ఆఫ్ కంట్రోల్
• చిన్న వాయు సిలిండర్ల కోసం ఎయిర్ సోర్స్ స్విచ్
5.2 ద్రవ నియంత్రణ దృశ్యాలు
• మినియేచర్ వాటర్ కూలింగ్ సర్క్యూట్లు మరియు ఆటోమేటెడ్ స్ప్రేయింగ్ పరికరాలు
• నీటి శుద్దీకరణ పరికరాలు మరియు ఎయిర్ కంప్రెసర్ ఆటోమేటిక్ డ్రైనేజీ వ్యవస్థలు
5.3 పారిశ్రామిక సామగ్రి సరిపోలిక
• ఆహార ప్రాసెసింగ్ యంత్రాలు మరియు చిన్న ఇంజెక్షన్ మౌల్డింగ్ మెషిన్ వాటర్ సర్క్యూట్లు
• ఆటోమేటెడ్ హ్యూమిడిఫికేషన్ మరియు మైక్రో ఫ్లూయిడ్ కంట్రోల్ సిస్టమ్స్
|
మోడల్ |
నిర్మాణ రకం |
వాల్వ్ బాడీ |
ప్రారంభ ఒత్తిడి |
ప్రవాహ సామర్థ్యం |
|
2P025 |
మినీ డైరెక్ట్ యాక్టింగ్ |
నైలాన్ ప్లాస్టిక్ |
0MPa జీరో ప్రెజర్ |
చిన్న ప్రవాహం (φ2.5 మిమీ) |
|
2V025/130 |
డైరెక్ట్ / పైలట్ ఆపరేట్ చేయబడింది |
బ్రాస్ మెటల్ |
పైలట్ రకం ≥0.05MPa అవకలన పీడనం |
మధ్యస్థ & పెద్ద ప్రవాహం |
• ఎయిర్ సోర్స్ చికిత్స: ఎయిర్ సోర్స్ను శుద్ధి చేయడానికి మరియు పని ఒత్తిడిని స్థిరీకరించడానికి ఫ్రంట్ ఎండ్లో AF/AW సిరీస్ ఎయిర్ ఫిల్టర్ రెగ్యులేటర్ను అమర్చండి.
• వాక్యూమ్ సిస్టమ్ మ్యాచింగ్: నమ్మదగిన వాక్యూమ్ సర్క్యూట్ ఆన్-ఆఫ్ స్విచింగ్ను గ్రహించడానికి ZU స్ట్రెయిట్-ట్యూబ్ వాక్యూమ్ జనరేటర్లతో సహకరించండి.
• పైప్లైన్ కనెక్షన్: వేగవంతమైన, అనుకూలమైన మరియు లీక్-రహిత పైప్లైన్ ఇన్స్టాలేషన్ కోసం KQ2 సిరీస్ మేల్ థ్రెడ్ త్వరిత-కనెక్ట్ స్ట్రెయిట్ ఫిట్టింగ్లను సరిపోల్చండి.
SOLH 2P సిరీస్ మినీ ప్లాస్టిక్ సోలనోయిడ్ వాల్వ్ జీరో-ప్రెజర్ స్టార్టప్, కాంపాక్ట్ లైట్ వెయిట్ స్ట్రక్చర్ మరియు IP65 ప్రొటెక్షన్ను కలిగి ఉంది, ఇది ఆటోమేటెడ్ న్యూమాటిక్, వాటర్ మరియు వాక్యూమ్ సిస్టమ్ల కోసం ఆర్థిక, స్థిరమైన మరియు అధిక-సామర్థ్యం గల స్మాల్-ఫ్లో ఫ్లూయిడ్ ఆన్-ఆఫ్ నియంత్రణను అందిస్తుంది.
