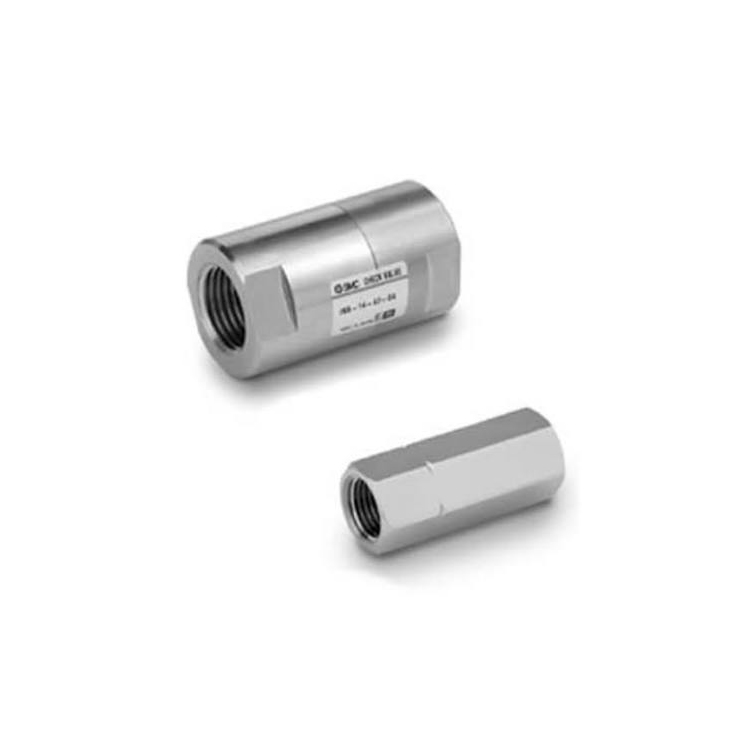

XTO674 / INA14 సిరీస్ తక్కువ క్రాకింగ్ ప్రెజర్ చెక్ వాల్వ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH XTO674 మరియు INA14 సిరీస్‌లు ఒకే విధమైన ఉత్పత్తి ప్లాట్‌ఫారమ్‌ను పంచుకుంటాయి, ఇందులో అల్ట్రా-తక్కువ క్రాకింగ్ ప్రెజర్ మరియు కంప్రెస్డ్ ఎయిర్ మరియు వాటర్ కోసం ద్వంద్వ-మధ్యస్థ అనుకూలతను కలిగి ఉంటాయి. ఈ థ్రెడ్ ఇన్‌లైన్ చెక్ వాల్వ్‌లు వాక్యూమ్ సర్క్యూట్‌లు మరియు సాధారణ వాయు వ్యవస్థలలో రివర్స్ ప్రవాహాన్ని నిరోధించడానికి విస్తృతంగా వర్తింపజేయబడతాయి, ఇవి తక్కువ-పీడన ద్రవ & నీటి పైప్‌లైన్‌లకు కూడా అనుకూలంగా ఉంటాయి. XTO674 తక్కువ-ఉష్ణోగ్రత పని పరిస్థితులపై దృష్టి పెడుతుంది, అయితే INA14 ప్రామాణిక మరియు తుప్పు-నిరోధక పారిశ్రామిక దృశ్యాలను కవర్ చేస్తుంది.

 మోడల్ కోడ్ వర్గీకరణ & నామకరణ నియమం

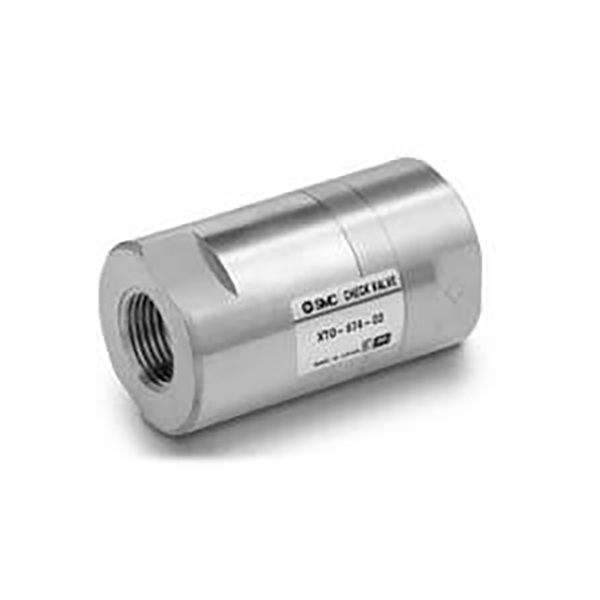

     -- XTO674: బ్రాస్ బాడీ, తక్కువ-ఉష్ణోగ్రత నిరోధక వెర్షన్ (-30℃ కనిష్ట ఆపరేటింగ్ టెంప్)

     -- INA14: స్టాండర్డ్ సిరీస్, ఐచ్ఛిక బ్రాస్ / SUS304 స్టెయిన్‌లెస్ స్టీల్ బాడీ, సాధారణ ఉష్ణోగ్రత పరిధి (-5℃ కనిష్ట)

     -- పోర్ట్ పరిమాణం ప్రత్యయం నిర్వచనం: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 షేర్డ్ యూనివర్సల్ టెక్నికల్ స్పెసిఫికేషన్స్

     -- క్రాకింగ్ ప్రెజర్: 0.01 MPa (0.1 బార్), వాక్యూమ్ & లో-ప్రెజర్ సర్క్యూట్‌లకు అల్ట్రా-తక్కువ థ్రెషోల్డ్ అనువైనది

     -- గరిష్ట ప్రూఫ్ ప్రెజర్: 1.0 MPa

     -- వర్తించే మీడియా: సంపీడన వాయువు, నీరు, తటస్థ జడ వాయువు & తటస్థ ద్రవం

  1. ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి

     -- XTO674: -30℃ ~ +80℃ (క్రయోజెనిక్ రెసిస్టెంట్)

     -- INA14: -5℃ ~ +80℃

  2. ఐచ్ఛిక సీల్ మెటీరియల్స్

     -- NBR (ప్రామాణికం): గాలి & శుభ్రమైన నీటి కోసం, వర్తించే ఉష్ణోగ్రత -5 ~ 60℃

     -- FKM: చమురు నిరోధకత & అధిక ఉష్ణోగ్రత నిరోధకత, 80℃ వరకు

     -- CR: వెదర్ ప్రూఫ్ & రాపిడి నిరోధకత, XTO674 సిరీస్ కోసం ఐచ్ఛికం

  3. వాల్వ్ బాడీ మెటీరియల్ ఎంపికలు

     -- XTO674: ఘన ఇత్తడి శరీరం మాత్రమే

     -- INA14: బ్రాస్ / SUS304 స్టెయిన్‌లెస్ స్టీల్ (అన్ని కీలకమైన తడి భాగాలు స్టెయిన్‌లెస్ స్టీల్)

సాధారణ మోడల్ పారామీటర్ పోలిక పట్టిక

ప్రధాన ఉత్పత్తి ప్రయోజనాలు & అప్లికేషన్ స్కోప్

 1. అల్ట్రా-తక్కువ 0.01MPa క్రాకింగ్ ఒత్తిడి

     -- -0.1MPa వాక్యూమ్ కండిషన్‌లో స్థిరంగా తెరవడం, వాక్యూమ్ నష్టాన్ని మరియు సక్షన్ కప్/వాక్యూమ్ జనరేటర్ యొక్క బ్యాక్‌ఫ్లోను సమర్థవంతంగా నివారించండి.

  2. ద్విదిశాత్మక విశ్వసనీయ సీలింగ్

     -- స్మూత్ ఫార్వర్డ్ ఫ్లో, జీరో రివర్స్ లీకేజ్; రివర్స్ ప్రెజర్ సర్జ్ వల్ల కలిగే నష్టం నుండి వాక్యూమ్ పంపులు, సోలనోయిడ్ వాల్వ్‌లు మరియు సిలిండర్‌లను రక్షిస్తుంది.

  3. మినీ ఇన్లైన్ థ్రెడ్ నిర్మాణం

     -- అదనపు మౌంటు బ్రాకెట్లు లేకుండా నేరుగా ఇన్‌లైన్‌లో ఇన్‌లైన్‌లో ఇన్‌స్టాల్ చేయబడింది, కాంపాక్ట్ ఇరుకైన పరికరాల లేఅవుట్ స్థలానికి సరిగ్గా సరిపోతుంది.

 4. డ్యూయల్ మీడియం ఎయిర్ & వాటర్ యూనివర్సల్ డిజైన్

     -- విడిభాగాల జాబితా రకాలను తగ్గించడానికి డ్రై న్యూమాటిక్ సర్క్యూట్‌లు మరియు తక్కువ-పీడన ద్రవ నీటి పైప్‌లైన్‌లు రెండింటికీ అనుకూలం.

 5. పూర్తి వాక్యూమ్ సిస్టమ్ అనుకూలత

     -- వాక్యూమ్ టెస్టింగ్ పరికరాలు మరియు పల్సేటింగ్ నెగటివ్ ప్రెజర్ వాక్యూమ్ సర్క్యులేషన్ లూప్‌లకు అనుకూలం.

ఇన్‌స్టాలేషన్ & మోడల్ ఎంపిక మార్గదర్శకాలు

  1.  ప్రవాహ దిశ గుర్తు: మధ్యస్థ ప్రవాహ దిశను సూచించడానికి వాల్వ్ బాడీపై "→" బాణం ముద్రించబడుతుంది; రివర్స్ ఇన్‌స్టాలేషన్ ద్రవాన్ని పూర్తిగా నిరోధిస్తుంది.

  2. పోర్ట్ సైజు సరిపోలిక: పైప్‌లైన్ వ్యాసం ప్రకారం Rc1/8" ~ Rc1/2"ని ఎంచుకోండి; Rc1/4" (ప్రత్యయం 02) అనేది అత్యంత సాధారణ సాధారణ వివరణ.

  3.  మీడియా & ఉష్ణోగ్రత ఎంపిక నియమాలు

     -- తక్కువ-ఉష్ణోగ్రత / వాక్యూమ్ పని పరిస్థితులు → XTO674 సిరీస్‌ని ఎంచుకోండి

     --  సాధారణ గది-ఉష్ణోగ్రత గాలి & స్వచ్ఛమైన నీరు → NBR ముద్రతో INA14
     -- చమురు-కలిగిన మీడియా లేదా అధిక-ఉష్ణోగ్రత ద్రవం → FKM ఫ్లోరిన్ రబ్బరు ముద్రతో INA14

  3. వాక్యూమ్ సిస్టమ్ సిఫార్సు చేయబడిన లేఅవుట్

     -- వాక్యూమ్ జనరేటర్, ఫిల్టర్ మరియు చూషణ కప్పు మధ్య చెక్ వాల్వ్‌ను ఇన్‌స్టాల్ చేయండి, ఇది గాలి బ్యాక్‌ఫ్లోను నిరోధించడానికి మరియు అడపాదడపా ఆపరేషన్ సమయంలో స్థిరమైన వాక్యూమ్ డిగ్రీని నిర్వహించడానికి.

SOLH పరస్పర మార్పిడి ప్రయోజనం

     XTO674 మరియు INA14 ఒకే విధమైన మొత్తం కొలతలు, థ్రెడ్ పోర్ట్ పరిమాణం మరియు ప్రధాన పనితీరు పారామితులను పంచుకుంటాయి. పైప్‌లైన్ మార్పు లేకుండానే రెండు సిరీస్‌లను నేరుగా ఆన్-సైట్‌లో క్రాస్-రీప్లేస్ చేయవచ్చు, దిగుమతి చేసుకున్న సమానమైన మోడల్‌లతో పోల్చితే అధిక ధర పనితీరును అందిస్తుంది.

ఒక వాక్య సారాంశం

     అల్ట్రా-తక్కువ 0.01MPa క్రాకింగ్ ప్రెజర్‌తో SOLH XTO674 / INA14 ఇన్‌లైన్ థ్రెడ్ చెక్ వాల్వ్ డ్యూయల్ ఎయిర్ & వాటర్ మీడియా, ఐచ్ఛిక ఇత్తడి/స్టెయిన్‌లెస్ స్టీల్ బాడీ మరియు బహుళ సీలింగ్ మెటీరియల్‌లకు మద్దతు ఇస్తుంది, వాక్యూమ్, క్రయోజెనిక్, జనరల్ న్యూమాటిక్ మరియు లో-ప్రెజర్ ఫ్లూయిడ్ ఇండస్ట్రియల్ పైప్‌లైన్‌లకు నమ్మకమైన యాంటీ బ్యాక్‌ఫ్లో రక్షణను అందిస్తుంది.
