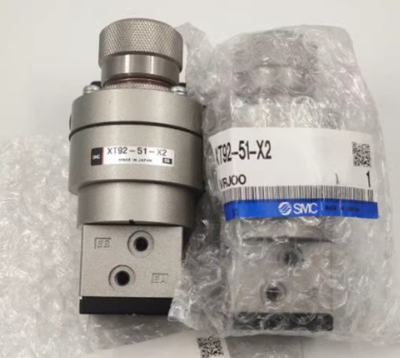

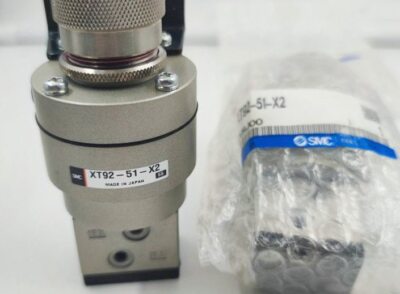

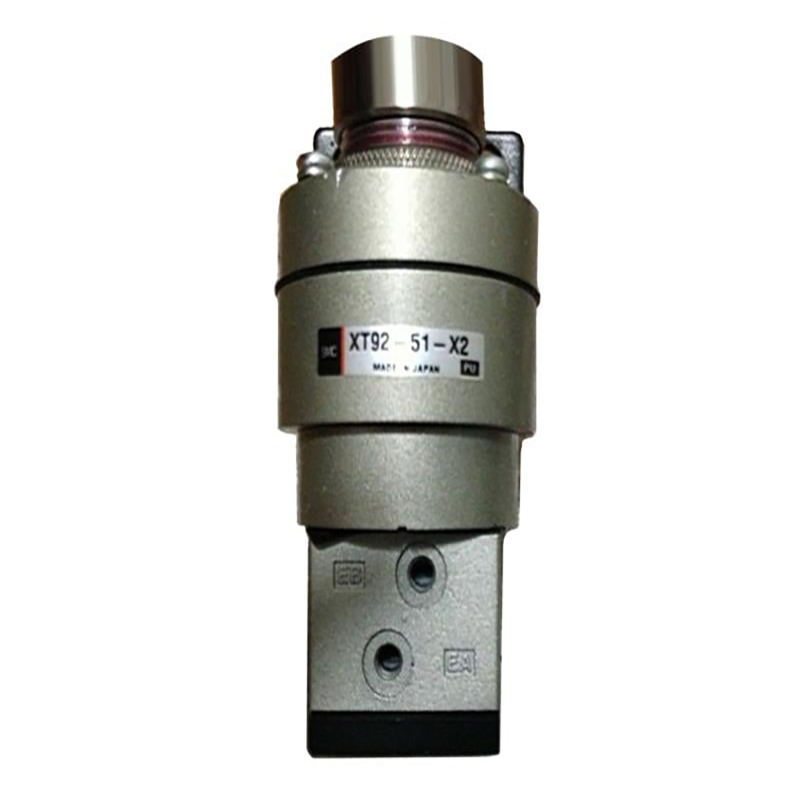

XT92-51-X2 ప్రెసిషన్ ప్రెజర్ డిటెక్షన్ వాల్వ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     XT92-51-X2 అనేది SOLH రిచ్జ్ బ్రాండ్ క్రింద UTC అనుకూలీకరించిన ప్రత్యేక వాల్వ్. ఇది సాధారణ ప్రెసిషన్ ప్రెజర్ రెగ్యులేటర్‌ల నుండి ప్రాథమికంగా భిన్నంగా ఉంటుంది మరియు తక్కువ-పీడన భద్రతా రక్షణ మరియు వాయు సిగ్నల్ స్విచింగ్ కోసం ప్రత్యేక డ్యూయల్-ప్రెజర్ డిటెక్షన్ వాల్వ్‌గా పనిచేస్తుంది. ఆటోమేటెడ్ సేఫ్టీ సర్క్యూట్‌లలో ప్రెజర్ థ్రెషోల్డ్ ట్రిగ్గరింగ్ మరియు డ్యూయల్-సిగ్నల్ ఇంటర్‌లాక్ కంట్రోల్ కోసం ఈ కస్టమ్ యూనిట్ అభివృద్ధి చేయబడింది.

1. కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (పూర్తిగా SMC అనుకూలత)

     --మోడల్: XT92-51-X2 కస్టమ్ ప్రత్యేక వెర్షన్

     --నిర్మాణ రకం: డైరెక్ట్-యాక్టింగ్ ప్రెజర్ డిటెక్షన్ డ్యూయల్-ప్రెజర్ వాల్వ్

     --పోర్ట్ థ్రెడ్: Rc1/8, M5 పైపింగ్ ఫిట్టింగ్‌లకు అనుకూలంగా ఉంటుంది

     --వర్తించే మీడియం: క్లీన్ కంప్రెస్డ్ ఎయిర్

     --అడ్జస్టబుల్ స్విచింగ్ ప్రెజర్ రేంజ్: 0.1 ~ 0.5 MPa

     --గరిష్ట పని ఒత్తిడి: 0.8 MPa

     --ప్రూఫ్ ప్రెజర్: 1.2 MPa

     --ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత: -5℃ ~ +60℃

     --నికర బరువు: సుమారు. 300 గ్రా

     --కోర్ విధులు: ప్రెజర్ థ్రెషోల్డ్ డిటెక్షన్, లో-ప్రెజర్ సేఫ్టీ ఇంటర్‌లాక్, డ్యూయల్ ఎయిర్ సర్క్యూట్ సిగ్నల్ స్విచింగ్

2. 3/2-వే లాజిక్ పోర్ట్ లేఅవుట్

     --P: ప్రధాన వాయు సరఫరా ఇన్లెట్ పోర్ట్

     --A / B: రెండు స్వతంత్ర స్విచ్చింగ్ అవుట్‌పుట్ పోర్ట్‌లు

     --R: అంతర్నిర్మిత సైలెన్సర్‌తో ఎగ్జాస్ట్ పోర్ట్

     --టాప్ సర్దుబాటు నాబ్: అనుకూలీకరించిన ప్రెజర్ ట్రిగ్గర్ థ్రెషోల్డ్‌ను సెట్ చేస్తుంది (ఉదా. 0.4 MPa)

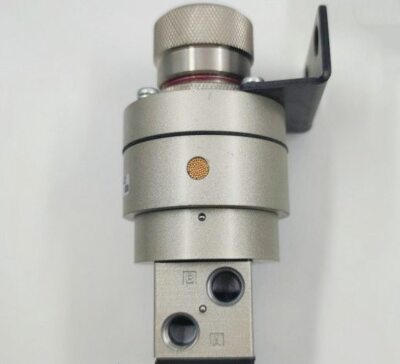

     --ఇన్‌స్టాలేషన్ ఎంపికలు: బ్రాకెట్ మౌంటు లేదా ప్యానెల్ మౌంటు

3. పని సూత్రం

     సిస్టమ్ పీడనం ప్రీసెట్ థ్రెషోల్డ్‌ను అధిగమించినప్పుడు: గాలి పోర్ట్ P నుండి పోర్ట్ Aకి ప్రవహిస్తుంది, అయితే పోర్ట్ B ఎగ్జాస్ట్ Rకి కనెక్ట్ అవుతుంది. సిస్టమ్ ఒత్తిడి ప్రీసెట్ థ్రెషోల్డ్ కంటే తక్కువగా ఉన్నప్పుడు: గాలి పోర్ట్ P నుండి పోర్ట్ Bకి ప్రవహిస్తుంది, అయితే పోర్ట్ A ఎగ్జాస్ట్ Rకి కనెక్ట్ చేస్తుంది. వాల్వ్ స్థిర పీడన థ్రెషోల్డ్ వద్ద ఆటోమేటిక్ ఎయిర్ పాత్ మారడాన్ని గుర్తిస్తుంది.

4. పనితీరు పోలిక: XT92-51-X2 VS ARP / IR ప్రెసిషన్ రెగ్యులేటర్లు

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     అల్ప-పీడన భద్రత ఇంటర్‌లాక్: గాలి పీడనం ప్రీసెట్ విలువ కంటే తక్కువగా పడిపోయిన తర్వాత స్వయంచాలకంగా పరికరాలను సురక్షిత స్టాండ్‌బై మోడ్‌కి మారుస్తుంది ద్వంద్వ వాయు సరఫరా స్వయంచాలక మార్పిడి: ప్రధాన పైప్‌లైన్ ఒత్తిడి విఫలమైనప్పుడు స్టాండ్‌బై ఎయిర్ సోర్స్‌కి మారుతుంది మెషిన్ ప్రెజర్ పర్మిషన్ ఇంటర్‌లాక్: గాలి పీడనం చెల్లుబాటు అయ్యే థ్రెషోల్డ్‌కు చేరుకునే వరకు పరికరాల ప్రారంభాన్ని పరిమితం చేస్తుంది మొత్తం ఎయిర్ సర్క్యూట్ లేఅవుట్

ఒక వాక్య సారాంశం

     కస్టమ్ SOLH XT92-51-X2 ఒత్తిడి గుర్తింపు వాల్వ్ అల్ప పీడన రక్షణను మరియు స్థిర-థ్రెషోల్డ్ ఎయిర్ పాత్ స్విచింగ్‌ను అమలు చేస్తుంది; ఇది సేఫ్టీ ఇంటర్‌లాక్ సర్క్యూట్‌ల కోసం ఒక ప్రత్యేక న్యూమాటిక్ లాజిక్ భాగం మరియు నిరంతర ఖచ్చితత్వ ఒత్తిడి నియంత్రణ కోసం ఉపయోగించబడదు.
