VZM500 (VZM5) సిరీస్ 5/2-వే మెకానికల్ వాల్వ్

VZM500 (VZM5) సిరీస్ 5/2-వే మెకానికల్ వాల్వ్ | మీడియం ఫ్లో ఎలాస్టిక్ సీల్ న్యూమాటిక్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC అనుకూలమైన 5-పోర్ట్ మెకానికల్ యాక్చుయేటెడ్ న్యూమాటిక్ వాల్వ్

1. ఉత్పత్తి అవలోకనం

     SOLH VZM5 (VZM500) సిరీస్ aమధ్యస్థ-పరిమాణ 5/2-మార్గం యాంత్రిక నియంత్రణ వాల్వ్ SMC ప్రమాణానికి పూర్తిగా అనుకూలంగా ఉంటుంది. అధిక-విశ్వసనీయత సాగే రబ్బరు సీల్ నిర్మాణాన్ని స్వీకరించడం, ఇది స్థిరమైన సీలింగ్, వేగవంతమైన ప్రతిస్పందన మరియు 0.6 వరకు Cv విలువతో అద్భుతమైన మీడియం ఫ్లో పనితీరును కలిగి ఉంటుంది. ప్రామాణిక Rc1/8 పోర్ట్ మరియు పూర్తి ఐచ్ఛిక యాక్యుయేటర్ హెడ్‌లతో అమర్చబడి, ఇది మెకానికల్ లిమిట్ ట్రిగ్గరింగ్, మాన్యువల్ జాగ్ కంట్రోల్ మరియు సేఫ్టీ సర్క్యూట్ ఇంటర్‌లాక్‌కు మద్దతు ఇస్తుంది. ఫ్లెక్సిబుల్ ఫుట్ మౌంటు మరియు మానిఫోల్డ్ ఇంటిగ్రేటెడ్ ఇన్‌స్టాలేషన్, హై-ఫ్రీక్వెన్సీ డ్యూరబిలిటీ మరియు వైడ్ ప్రెజర్ అడాప్టబిలిటీతో, ఇది డ్యూయల్-సిలిండర్ సింక్రొనైజేషన్, న్యూమాటిక్ సర్క్యూట్ స్విచింగ్ మరియు ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లలో మెకానికల్ లిమిట్ కంట్రోల్ కోసం ప్రామాణిక మెయిన్ స్ట్రీమ్ మోడల్‌గా పనిచేస్తుంది.

2. కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

3. పోర్ట్ డెఫినిషన్ & సర్క్యూట్ మోడ్

  3.1 ప్రామాణిక 5/2-మార్గం మోడ్ (ద్వంద్వ నియంత్రణ / మెకానికల్ నియంత్రణ)

     1(P) = ఎయిర్ సప్లై పోర్ట్, 2(A) = పాజిటివ్ అవుట్‌పుట్ పోర్ట్, 3(B) = రివర్స్ అవుట్‌పుట్ పోర్ట్, 4(EXH) = ఎగ్జాస్ట్ పోర్ట్, 5(EXH) = ఎగ్జాస్ట్ పోర్ట్. ద్విదిశాత్మక స్విచింగ్ మరియు వాయు యాక్యుయేటర్ల వేగవంతమైన ఎగ్జాస్ట్‌ను గ్రహిస్తుంది.

  3.2 ఐచ్ఛికం 5/3-మార్గం మోడ్ (మధ్య స్థానం)

     ఆప్షనల్ మిడిల్ క్లోజ్డ్ టైప్ మరియు మిడిల్ ప్రెజర్ రిలీఫ్ టైప్, న్యూమాటిక్ పొజిషనింగ్, ప్రెజర్ మెయింటైనింగ్ మరియు ఖచ్చితమైన స్ట్రోక్ కంట్రోల్ అవసరాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.

  3.3 పైలట్ పోర్ట్ స్పెసిఫికేషన్

     EXH పైలట్ పోర్ట్ M5×0.8 థ్రెడ్‌ని స్వీకరిస్తుంది. బాహ్య పైలట్ వెర్షన్ స్వతంత్ర ఎయిర్ సోర్స్ నియంత్రణకు మద్దతు ఇస్తుంది, కేంద్రీకృత వాయు నియంత్రణ మరియు పెద్ద-ప్రవాహ లూప్ మ్యాచింగ్ దృశ్యాలకు అనుకూలం.

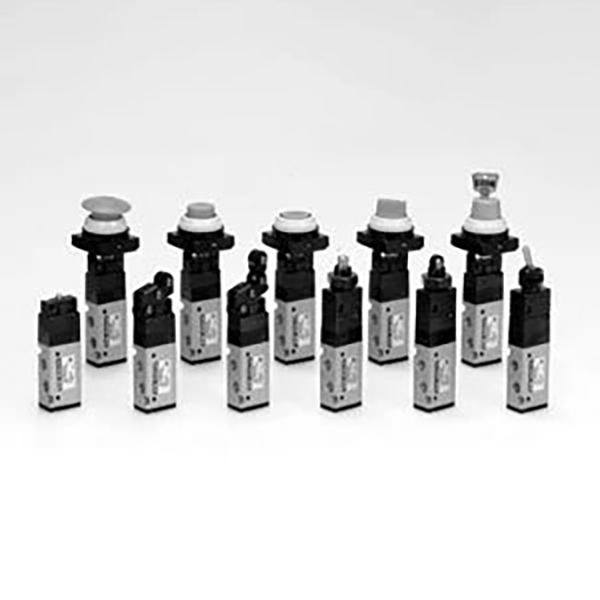

4. పూర్తి సిరీస్ యాక్యుయేటర్ హెడ్ ఎంపికలు

5. మోడల్ కోడింగ్ నియమాలు & సాధారణ నమూనాలు

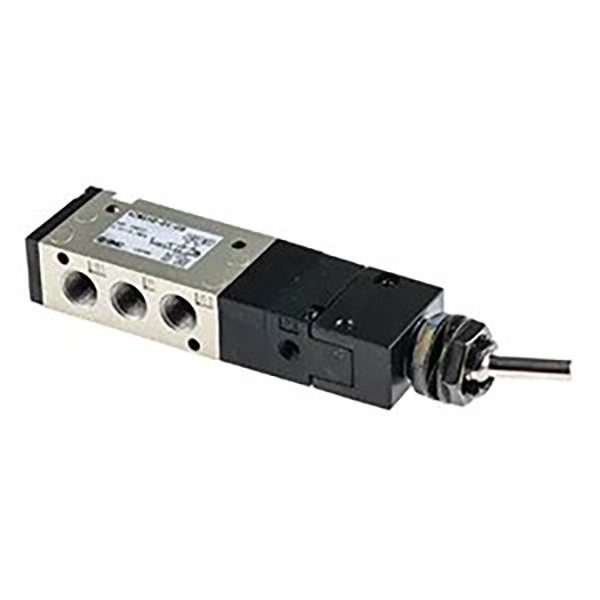

  5.1 మోడల్ ఇంటర్‌ప్రెటేషన్ (ఉదాహరణ: VZM550-01-08)

     • VZM550: ప్రామాణిక 5/2-మార్గం సాగే సీల్ ప్రాథమిక మెకానికల్ వాల్వ్

     • పోర్ట్ కోడ్: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • యాక్యుయేటర్ కోడ్: 08=టోగుల్ లివర్; 01=రోలర్ లివర్; 30=పుష్ బటన్; 37=పుష్-పుల్

     • ఐచ్ఛిక ప్రత్యయం: -L=ఫుట్ బ్రాకెట్‌తో; -3=5/3-మార్గం రకం; P=బాహ్య పైలట్ రకం

  5.2 హాట్-సెల్లింగ్ స్టాండర్డ్ మోడల్స్

     • VZM550-01-01: 5/2-మార్గం, ప్రాథమిక రోలర్ లివర్, Rc1/8 పోర్ట్, సాధారణ మెకానికల్ పరిమితి దృశ్యాలకు ప్రాధాన్యత ఇవ్వబడుతుంది

     • VZM550-01-30: 5/2-మార్గం, పుష్ బటన్ రకం, Rc1/8 పోర్ట్, మాన్యువల్ పరికరాలు జాగ్ మరియు డీబగ్గింగ్ కోసం అనుకూలం

     • VZM550-01-37: 5/2-మార్గం, పుష్-పుల్ టైప్, Rc1/8 పోర్ట్, మాన్యువల్ లాకింగ్ మరియు యాంటీ-మిస్ఆపరేషన్ కంట్రోల్ కోసం

     • VZM550-01-02: 5/2-మార్గం, ఏకదిశాత్మక రోలర్ లివర్, Rc1/8 పోర్ట్, ప్రొఫెషనల్ యాంటీ-రీబౌండ్ పరిమితి నియంత్రణ

6. కోర్ ఉత్పత్తి ప్రయోజనాలు

  6.1 స్టాండర్డ్ మీడియం లార్జ్ ఫ్లో

     యూనివర్సల్ Rc1/8 పోర్ట్ మరియు Cv=0.6 ఫ్లో కోఎఫీషియంట్‌తో అమర్చబడి, మీడియం-ఫ్లో న్యూమాటిక్ సర్క్యూట్‌లను సంపూర్ణంగా సరిపోల్చడం, డ్యూయల్ సిలిండర్‌ల యొక్క స్థిరమైన సింక్రోనస్ చర్యను మరియు బహుళ యాక్యుయేటర్‌ల విశ్వసనీయ అనుసంధానాన్ని గ్రహించడం.

  6.2 హై-స్టెబిలిటీ సాగే సీలింగ్

     సున్నా లీకేజీ, స్థిరమైన ప్రెజర్ హోల్డింగ్ మరియు వేగవంతమైన ప్రతిస్పందన వేగంతో కూడిన ఇంటిగ్రేటెడ్ రబ్బర్ వాల్వ్ కోర్ సాగే సీలింగ్ నిర్మాణాన్ని అడాప్ట్ చేస్తుంది. ఇది సాంప్రదాయ పారిశ్రామిక పని పరిస్థితులలో సుదీర్ఘ సేవా జీవితాన్ని మరియు అతి తక్కువ నిర్వహణ ఖర్చును అందిస్తుంది.

  6.3 పూర్తి-కవరేజ్ ట్రిగ్గర్ మోడ్‌లు

     రోలర్, ప్లంగర్, టోగుల్ లివర్, బటన్ మరియు పుష్-పుల్ రకాలతో సహా పూర్తి యాక్యుయేటర్ ఎంపికలు మెకానికల్ పరిమితి, ఆటోమేటిక్ ట్రిగ్గరింగ్, మాన్యువల్ డీబగ్గింగ్ మరియు సేఫ్టీ ఇంటర్‌లాక్ అప్లికేషన్ దృశ్యాలను పూర్తిగా కవర్ చేస్తాయి.

 6.4 డైవర్సిఫైడ్ ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్

     స్వతంత్ర ఫుట్ బ్రాకెట్ ఇన్‌స్టాలేషన్ మరియు మానిఫోల్డ్ ఇంటిగ్రేటెడ్ క్లస్టర్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. ఏకపక్ష EXH పోర్ట్‌లను ఎగ్జాస్ట్ కోసం పైప్ చేయవచ్చు, దట్టమైన ప్యానెల్ లేఅవుట్ మరియు పరిమిత ఇన్‌స్టాలేషన్ స్థలానికి అనుగుణంగా ఉంటుంది.

  6.5 హై-ఫ్రీక్వెన్సీ ఇండస్ట్రియల్ డ్యూరబిలిటీ

     అద్భుతమైన ఇంపాక్ట్ మరియు వైబ్రేషన్ రెసిస్టెన్స్‌తో 300c.p.m వరకు హై-ఫ్రీక్వెన్సీ సైక్లిక్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది. ఇది భారీ పారిశ్రామిక పరికరాల దీర్ఘకాలిక నిరంతర ఆపరేషన్‌కు స్థిరంగా వర్తిస్తుంది.

  6.6 బాహ్య పైలట్ విస్తరించదగిన డిజైన్

     ఐచ్ఛిక బాహ్య పైలట్ నియంత్రణ మోడ్ రిమోట్ మరియు కేంద్రీకృత ఎయిర్ సోర్స్ నియంత్రణను గుర్తిస్తుంది, పెద్ద-ప్రవాహ ప్రధాన సర్క్యూట్‌లు మరియు ఆటోమేటెడ్ ఇంటిగ్రేటెడ్ న్యూమాటిక్ సిస్టమ్‌ల సరిపోలే డిమాండ్‌లను తీరుస్తుంది.

7. సాధారణ అప్లికేషన్ దృశ్యాలు

     • డ్యూయల్-సిలిండర్ సింక్రోనస్ కంట్రోల్: నడుస్తున్న అనుగుణ్యతను మెరుగుపరచడానికి స్వయంచాలక పరికరాలలో డబుల్ సిలిండర్‌ల సమకాలిక సహకార చర్యను నిర్ధారించుకోండి.

     • న్యూమాటిక్ సర్క్యూట్ స్విచింగ్: జిగ్‌లు మరియు ఫిక్చర్‌ల బిగింపు/అన్‌క్లాంప్ స్విచింగ్, స్టేషన్ స్విచింగ్ మరియు న్యూమాటిక్ లూప్ డైరెక్షనల్ కంట్రోల్.

     • మెకానికల్ పరిమితి ట్రిగ్గరింగ్: రోలర్ లివర్ యాక్యుయేటర్ల ద్వారా స్ట్రోక్ ఇన్-ప్లేస్ సిగ్నల్ ట్రిగ్గరింగ్ మరియు మెకానికల్ ఇంటర్‌లాక్ రక్షణ.

     • మాన్యువల్ ఆపరేషన్ నియంత్రణ: బటన్ మరియు పుష్-పుల్ రకాల ద్వారా సామగ్రి డీబగ్గింగ్, మాన్యువల్ జాగ్ స్టార్ట్/స్టాప్ మరియు ప్యానెల్ మాన్యువల్ కంట్రోల్.

     • సేఫ్టీ ప్రొటెక్షన్ సర్క్యూట్: లాక్ చేయగల మరియు మష్రూమ్ హెడ్ యాక్యుయేటర్‌లతో ఎమర్జెన్సీ స్టాప్ రీసెట్ మరియు సేఫ్టీ డోర్ ఇంటర్‌లాక్ ప్రొటెక్షన్.

     • ఇండస్ట్రీ జనరల్ ఆటోమేషన్: ప్యాకేజింగ్, ప్రింటింగ్ మరియు ఎలక్ట్రానిక్ తయారీ పరికరాల కోసం హై-ఫ్రీక్వెన్సీ పొజిషన్ కంట్రోల్ మరియు మల్టీ-యాక్చుయేటర్ లింకేజీ.

8. VM సిరీస్ మోడల్ ఎంపిక పోలిక

ఒక వాక్య సారాంశం

     SOLH VZM500 (VZM5) సిరీస్ 5/2-మార్గం మెకానికల్ వాల్వ్ అనుసంధానంRc1/8 స్టాండర్డ్ పోర్ట్, Cv0.6 మీడియం లార్జ్ ఫ్లో, ఫుల్-సిరీస్ మల్టీ-ఫంక్షన్ యాక్యుయేటర్లు మరియు ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ మోడ్‌లు, ఆటోమేటెడ్ డ్యూయల్-సిలిండర్ సింక్రోనస్ కంట్రోల్ మరియు న్యూమాటిక్ సర్క్యూట్ స్విచింగ్ సిస్టమ్‌లకు ప్రామాణిక ప్రధాన స్రవంతి ప్రధాన భాగం.
