VM4 (VM400) సిరీస్ మీడియం 3-పోర్ట్ పాప్పెట్ మెకానికల్ వాల్వ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     VM4 (VM400) సిరీస్ అనేది మీడియం-సైజ్ 3-పోర్ట్ పాప్పెట్ మెకానికల్ వాల్వ్, ఇది మినీ VM1 మరియు హై-ఫ్లో స్టాండర్డ్ VM2 సిరీస్‌ల మధ్య ఉంచబడిన SMC ఒరిజినల్ మోడల్‌లతో పూర్తిగా మార్చుకోదగినది. ఇది యూనివర్సల్ Rc1/8 పోర్ట్, డ్యూయల్ సైడ్/బాటమ్ పైపింగ్ లేఅవుట్, బలమైన మెటల్ నిర్మాణం, అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్ మరియు పూర్తి మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్‌లతో వాక్యూమ్ (-100kPa) నుండి 1.0MPa పాజిటివ్ ప్రెజర్ వరకు పూర్తి ఆపరేటింగ్ రేంజ్‌కు మద్దతు ఇస్తుంది. సాధారణ ఆటోమేషన్ పరికరాలపై స్ట్రోక్ లిమిట్ డిటెక్షన్, మాన్యువల్ జాగ్ ఆపరేషన్ మరియు సేఫ్టీ ఇంటర్‌లాక్ సర్క్యూట్‌ల కోసం విస్తృతంగా స్వీకరించబడింది.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

  1. ప్రాథమిక సాధారణ పారామితులు

     --  సిరీస్ కోడ్: VM400 (చిన్న పేరు VM4)

     --  సర్క్యూట్ రకం: 3/2-మార్గం; సాధారణంగా మూసివేయబడింది (NC ప్రమాణం), సాధారణంగా తెరువు (నో ఐచ్ఛికం

     --  నిర్మాణం: డైరెక్ట్ యాక్టింగ్ పాప్పెట్ రకం, గట్టి సీలింగ్, డస్ట్ ప్రూఫ్, పొడిగించిన సేవా జీవితం

     --  వర్తించే ద్రవం: సంపీడన వాయువు, జడ వాయువు

     --  ఆపరేటింగ్ ప్రెజర్ రేంజ్: -100kPa ~ 1.0MPa (వాక్యూమ్ అనుకూలత, VM2 కంటే ప్రయోజనం)

     --  పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5 ~ +60℃ (అంతర్గత ఐసింగ్ అనుమతించబడదు)

     --  పోర్ట్ థ్రెడ్: Rc1/8 (01); ఐచ్ఛిక NPT1/8 (N01), G1/8 (F01)

     --  ఫ్లో పనితీరు: ఎఫెక్టివ్ సెక్షనల్ ఏరియా 7mm², Cv = 0.38

     --  నికర బరువు: ప్రామాణిక బేస్ మోడల్ 110గ్రా

     --  పైపింగ్ లేఅవుట్: సైడ్ పోర్ట్ (01), దిగువ పోర్ట్ (00)

     --  లూబ్రికేషన్: లూబ్రికేషన్-ఫ్రీ; ISO VG32 టర్బైన్ ఆయిల్ లూబ్రికేషన్ ఐచ్ఛికం

     -- గరిష్ట స్విచింగ్ ఫ్రీక్వెన్సీ: పుష్‌బటన్ / రోలర్ యాక్యుయేటర్‌ల కోసం 60 సైకిల్స్/నిమి; నాబ్ / సెలెక్టర్ హెడ్‌ల కోసం 6 సైకిళ్లు/నిమి

     --  షాక్ & వైబ్రేషన్ రెసిస్టెన్స్: 1000m/s² ఇంపాక్ట్ రెసిస్టెన్స్, 70m/s² వైబ్రేషన్ రెసిస్టెన్స్ (హెవీ ఇండస్ట్రియల్ గ్రేడ్)

  2. బాహ్య మొత్తం కొలతలు (మిమీ)

     --  సైడ్ పోర్ట్ వెర్షన్: 18 × 30 × 57

     --  దిగువ పోర్ట్ వెర్షన్: 18 × 30 × 62

  3. 3-పోర్ట్ సర్క్యూట్ డెఫినిషన్ & లాజిక్

     -- పోర్ట్ 1(P): ప్రధాన వాయు సరఫరా ఇన్లెట్

     --  పోర్ట్ 2(A): సిగ్నల్ అవుట్‌పుట్ పోర్ట్‌ను నియంత్రించండి

     --  పోర్ట్ 3(R): ఎగ్జాస్ట్ పోర్ట్

     --  NC సాధారణంగా క్లోజ్డ్ లాజిక్: Unactuated → P A నుండి కత్తిరించబడింది, A ఎగ్జాస్ట్ Rకి కనెక్ట్ చేయబడింది; యాక్చుయేషన్ తర్వాత → P Aకి కనెక్ట్ అవుతుంది, A ఎగ్జాస్ట్ Rని డిస్‌కనెక్ట్ చేస్తుంది

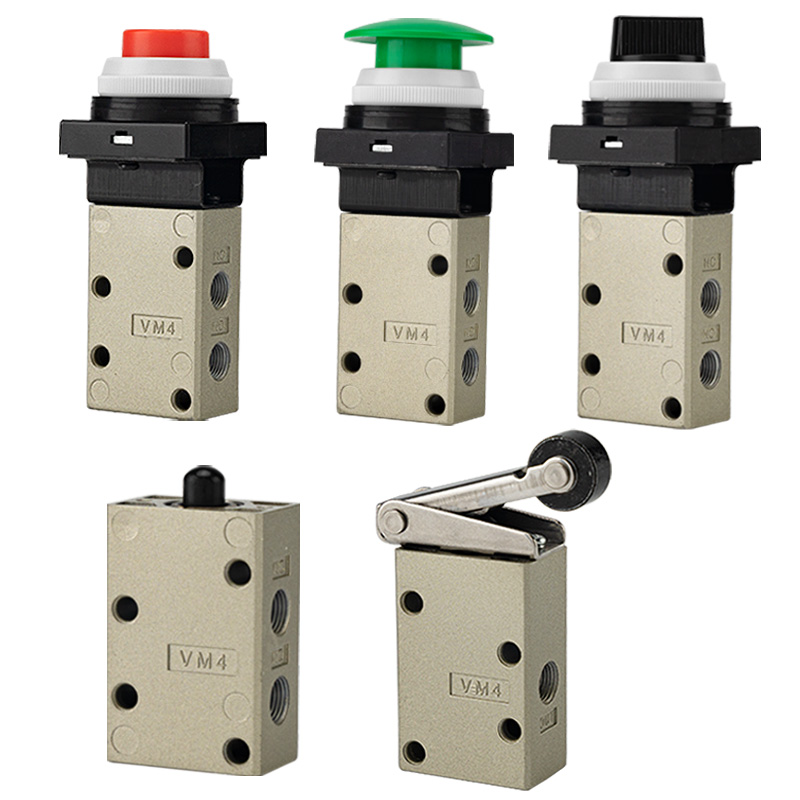

మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్‌ల పూర్తి శ్రేణి

  1. రోలర్ లివర్ రకం (స్ట్రోక్ లిమిట్ సెన్సింగ్‌కు అత్యంత ప్రజాదరణ పొందినది)

     -- VM431: ప్రామాణిక POM ప్లాస్టిక్ రోలర్ లివర్

     -- VM431S: భారీ రాపిడి-నిరోధక నిరంతర ఆపరేషన్ కోసం గట్టిపడిన స్టీల్ రోలర్ లివర్

     -- VM432: రివర్స్ ట్రిగ్గర్ మిస్‌ఆపరేషన్‌ను తొలగించడానికి వన్-వే యాంటీ-రీబౌండ్ రోలర్ లివర్

 2. స్ట్రెయిట్ ప్లంగర్ రకం

     -- VM430: స్టాండర్డ్ స్ట్రెయిట్ ప్లంగర్ బేస్ మోడల్, అనుకూలీకరించిన ప్రత్యేక యాక్యుయేటర్ జోడింపులకు మద్దతు ఇస్తుంది

  3. పుష్‌బటన్ & మష్రూమ్ ఎమర్జెన్సీ స్టాప్ హెడ్‌లు (మాన్యువల్ జాగ్ & సేఫ్టీ ఇంటర్‌లాక్)

     -- VM432: ఫ్లాట్ స్టాండర్డ్ పుష్‌బటన్

     -- VM432Y: ఎమర్జెన్సీ స్టాప్ కోసం హై-విజిబిలిటీ పసుపు మష్రూమ్ హెడ్

     -- VM432R: రెడ్ మష్రూమ్ ఎమర్జెన్సీ స్టాప్ బటన్

     -- VM432G: గ్రీన్ ఇండికేటర్ పుష్‌బటన్

  4. నాబ్ / సెలెక్టర్ / లాక్ చేయగల సేఫ్టీ యాక్యుయేటర్లు

     -- VM434: 2-పొజిషన్ / 3-పొజిషన్ రోటరీ సెలెక్టర్ నాబ్

     -- VM435: ప్రమాదవశాత్తు తప్పుడు ట్రిగ్గర్‌ను నిరోధించడానికి లాక్ చేయగల పుష్‌బటన్

     -- VM436: కీలు లివర్ యాక్యుయేటర్‌ను టోగుల్ చేయండి

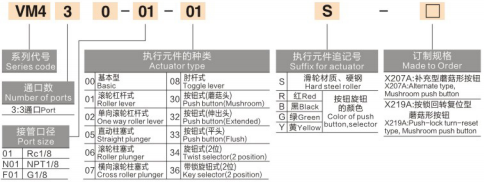

మోడల్ కోడ్ వివరణ

 1. (ఉదాహరణ: VM431-01-01S)

     -- VM431: 3-పోర్ట్ సర్క్యూట్ + రోలర్ లివర్ యాక్యుయేటర్

     -- 01: పోర్ట్ థ్రెడ్ కోడ్ (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: సైడ్ పోర్ట్ పైపింగ్ లేఅవుట్ (00 = దిగువ పోర్ట్ లేఅవుట్)

     -- S: గట్టిపడిన స్టీల్ రోలర్ (ప్రత్యయం లేదు = ప్రామాణిక POM ప్లాస్టిక్ రోలర్)

     -- రంగు ప్రత్యయం గుర్తు: Y=పసుపు పుట్టగొడుగు, R=ఎరుపు పుట్టగొడుగు, G=ఆకుపచ్చ పుష్బటన్

  2. జనాదరణ పొందిన ప్రామాణిక నమూనాలు

     -- VM431-01-01A: 3-పోర్ట్ POM రోలర్ లివర్, Rc1/8 సైడ్ పోర్ట్ (యూనివర్సల్ జనరల్-పర్పస్ మోడల్)

     -- VM431S-01-01A: 3-పోర్ట్ గట్టిపడిన స్టీల్ రోలర్, హెవీ డ్యూటీ రాపిడి-నిరోధక పని పరిస్థితులు

     --  VM430-01-00A: 3-పోర్ట్ స్ట్రెయిట్ ప్లంగర్, అనుకూలీకరించిన యాక్యుయేటర్ అసెంబ్లీ కోసం దిగువ పోర్ట్

     -- VM432Y-01-01A: 3-పోర్ట్ పసుపు మష్రూమ్ హెడ్ ఎమర్జెన్సీ స్టాప్ వాల్వ్

కోర్ ఉత్పత్తి ప్రయోజనాలు

     -- అల్ట్రా-వైడ్ డ్యూయల్ వాక్యూమ్ & పాజిటివ్ ప్రెజర్ రేంజ్: -100kPa వాక్యూమ్ నుండి 1.0MPa వరకు స్థిరమైన ఆపరేషన్, వాక్యూమ్ అడ్సార్ప్షన్ మరియు స్టాండర్డ్ పాజిటివ్ ప్రెజర్ సర్క్యూట్‌లు రెండింటికీ అనుకూలంగా ఉంటుంది (VM2 వాక్యూమ్‌కి మద్దతు ఇవ్వదు)

     -- నమ్మదగిన పాప్పెట్ సీలింగ్ నిర్మాణం: అద్భుతమైన గాలి బిగుతు, ధూళి కాలుష్య నిరోధకత, వేగవంతమైన ప్రతిస్పందన మరియు అల్ట్రా-లాంగ్ సైకిల్ సర్వీస్ లైఫ్

     -- యూనివర్సల్ Rc1/8 ప్రామాణిక థ్రెడ్: గొప్ప పరస్పర మార్పిడితో సాధారణ ఆటోమేషన్ పరికరాల కోసం విస్తృతంగా స్వీకరించబడిన పోర్ట్ పరిమాణం

     -- డ్యూయల్ సైడ్ / బాటమ్ పైపింగ్ లేఅవుట్: దట్టమైన ప్యానెల్ స్టాకింగ్ మరియు పరిమిత స్థల పరికరాల కోసం ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ లేఅవుట్

     -- పూర్తి-సిరీస్ యాక్యుయేటర్ పోర్ట్‌ఫోలియో: రోలర్ లివర్, ప్లంగర్, ఫ్లాట్ పుష్‌బటన్, కలర్ మష్రూమ్ హెడ్, రోటరీ నాబ్ మరియు లాక్ చేయగల హెడ్‌లు స్ట్రోక్ పరిమితి, మాన్యువల్ జాగ్, ఎమర్జెన్సీ స్టాప్ మరియు సెలెక్టర్ కంట్రోల్ డిమాండ్‌లను పూర్తిగా కవర్ చేస్తాయి

     -- హెవీ-డ్యూటీ ఇండస్ట్రియల్ రోబస్ట్ బిల్డ్: సాలిడ్ మెటల్ వాల్వ్ బాడీ, ఐచ్ఛికంగా గట్టిపడిన స్టీల్ రోలర్ మరియు కఠినమైన నిరంతర ఉత్పత్తి మార్గాల కోసం అధిక షాక్/వైబ్రేషన్ నిరోధకత

     -- లూబ్రికేషన్-ఫ్రీ మెయింటెనెన్స్-ఫ్రీ డిజైన్: తక్కువ నిర్వహణ ఖర్చు మరియు క్లీన్ ఆయిల్-ఫ్రీ ఎయిర్ సర్క్యూట్ వాతావరణం

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

     -- ఎక్విప్‌మెంట్ స్ట్రోక్ లిమిట్ డిటెక్షన్: రోలర్ లివర్ యాక్యుయేటర్‌తో సిలిండర్ & స్లయిడ్ టేబుల్ ఫుల్ పొజిషన్ ఫీడ్‌బ్యాక్

     -- వాక్యూమ్ అధిశోషణం & విడుదల నియంత్రణ సర్క్యూట్‌లు (-100kPa ప్రతికూల పీడనం వద్ద స్థిరమైన ఆపరేషన్)

     -- ప్యానెల్ పుష్‌బటన్ యాక్యుయేటర్‌ల ద్వారా మాన్యువల్ జాగ్ టెస్ట్ & పరికరాలను ప్రారంభించడం

     -- మెషిన్ సేఫ్టీ ఎమర్జెన్సీ ఇంటర్‌లాక్: ర్యాపిడ్ ఎయిర్ సర్క్యూట్ షట్ఆఫ్ కోసం పసుపు / ఎరుపు మష్రూమ్ హెడ్

     -- బిగింపు / అన్‌క్లాంపింగ్ లూప్‌ల కోసం జిగ్ & ఫిక్చర్ న్యూమాటిక్ స్విచింగ్

     -- ప్యాకేజింగ్, ప్రింటింగ్ మరియు టెక్స్‌టైల్ మెషినరీ హై-ఫ్రీక్వెన్సీ మెకానికల్ ట్రిగ్గర్ నియంత్రణ

     -- చిన్న ఆటోమేటెడ్ వర్క్‌స్టేషన్ పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు మెకానికల్ సేఫ్టీ ఇంటర్‌లాక్ సర్క్యూట్‌లు

ఎంపిక పోలిక పట్టిక: VM1 / VM2 / VM4 సిరీస్

ఒక వాక్య సారాంశం

     SOLH VM4 మీడియం 3-పోర్ట్ పాప్పెట్ మెకానికల్ వాల్వ్ యూనివర్సల్ Rc1/8 పోర్ట్, Cv=0.38 ఫ్లో కెపాసిటీ, పూర్తి వాక్యూమ్ ~1.0MPa ఒత్తిడి అనుకూలత, విశ్వసనీయ పాపెట్ సీలింగ్, పూర్తి మార్చుకోగలిగిన యాక్యుయేటర్‌లు మరియు డ్యూయల్ సైడ్/బాటమ్ పైపింగ్ కంట్రోల్ లేఅవుట్ కోసం డ్యూయల్ సైడ్/బాటమ్ పైపింగ్ కంట్రోల్ లేఅవుట్‌కు ప్రాధాన్యతనిస్తుంది. వాక్యూమ్ ఆపరేషన్, రాపిడి నిరోధకత మరియు దీర్ఘకాలిక స్థిరమైన పనితీరు.
