VM2 (VM200) సిరీస్ మీడియం 2/3 పోర్ట్ మెకానికల్ పాపెట్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     VM2 (VM200) సిరీస్ అనేది SMC స్టాండర్డ్ మోడళ్లతో పూర్తిగా మార్చుకోగలిగే మీడియం-సైజ్ 2/3 పోర్ట్ మెకానికల్ పాప్పెట్ వాల్వ్. విశ్వసనీయమైన పాప్పెట్ సీలింగ్ నిర్మాణాన్ని స్వీకరించడం, ఇది విశేషమైన అధిక ప్రవాహ సామర్థ్యం (Cv≈0.87), యూనివర్సల్ Rc1/4 ప్రామాణిక పోర్ట్, బలమైన పారిశ్రామిక నిర్మాణం మరియు పూర్తి మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్‌లను కలిగి ఉంది. ఇది స్ట్రోక్ లిమిట్ డిటెక్షన్, మాన్యువల్ ఆపరేషన్ మరియు అన్ని రకాల ఆటోమేటెడ్ మెషినరీలపై ఎయిర్ సర్క్యూట్ స్విచింగ్ కోసం మెయిన్ స్ట్రీమ్ మెకానికల్ కంట్రోల్ వాల్వ్.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

  1 ప్రాథమిక పారామితులు

     -- సిరీస్ కోడ్: VM200 (చిన్న పేరు VM2)

     -- సర్క్యూట్ రకాలు: 2-పోర్ట్ (VM22x), 3-పోర్ట్ (VM23x, సాధారణంగా మూసివేయబడిన NC ప్రామాణికం)

     -- నిర్మాణం: అద్భుతమైన సీలింగ్ మరియు సుదీర్ఘ సేవా జీవితంతో ప్రత్యక్ష నటన పాప్పెట్ రకం

     -- వర్తించే ద్రవం: సంపీడన వాయువు, జడ వాయువు

     -- ఆపరేటింగ్ ప్రెజర్ రేంజ్: 0 ~ 1.0 MPa (వాక్యూమ్ అననుకూలమైనది)

     -- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5 ~ +60℃ (ఐసింగ్ అనుమతించబడదు)

     -- పోర్ట్ థ్రెడ్: Rc1/4 (02); ఐచ్ఛిక NPT1/4 (N02), G1/4 (F02)

     -- ఫ్లో పనితీరు: ఎఫెక్టివ్ సెక్షనల్ ఏరియా 19 mm², Cv = 0.87

     -- నికర బరువు: ప్రామాణిక మోడల్ 90 గ్రా

     -- పైపింగ్ లేఅవుట్: సైడ్ పోర్ట్ (01), దిగువ పోర్ట్ (00)

     -- సరళత అవసరం: సరళత లేని; ISO VG32 టర్బైన్ ఆయిల్ లూబ్రికేషన్ ఐచ్ఛికం

  2. మొత్తం బయటి కొలతలు (మిమీ)

     -- సైడ్ పోర్ట్ వెర్షన్: 17 × 44 × 25

     -- దిగువ పోర్ట్ వెర్షన్: 17 × 44 × 30

సర్క్యూట్ డెఫినిషన్ & వర్కింగ్ లాజిక్ (3-పోర్ట్ / 2-పోర్ట్)

  1. 3-పోర్ట్ మోడల్ (VM23x, చాలా విస్తృతంగా ఉపయోగించబడుతుంది)

     -- పోర్ట్ 1(P): ప్రధాన వాయు సరఫరా ఇన్లెట్

     -- పోర్ట్ 2(A): సిగ్నల్ అవుట్‌పుట్‌ని నియంత్రించండి

     -- పోర్ట్ 3(R): ఎగ్జాస్ట్ పోర్ట్

     -- NC సాధారణంగా క్లోజ్డ్ లాజిక్: Unactuated → P కట్ ఆఫ్ నుండి A, A కి కనెక్ట్ చేయబడింది; యాక్చుయేషన్ తర్వాత → P Aకి కనెక్ట్ అవుతుంది, A ఎగ్జాస్ట్ Rను తగ్గిస్తుంది

  2. 2-పోర్ట్ మోడల్ (VM22x)

     -- పోర్ట్ 1(P): ఫ్లూయిడ్ ఇన్‌పుట్

     -- పోర్ట్ 2(A): నియంత్రణ అవుట్‌పుట్

     -- సాధారణంగా మూసివేయబడింది: నొక్కినప్పుడు ఎయిర్ ఛానెల్ తెరవబడుతుంది, విడుదలైన వెంటనే ఆపివేయబడుతుంది

పూర్తి మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్ పోర్ట్‌ఫోలియో

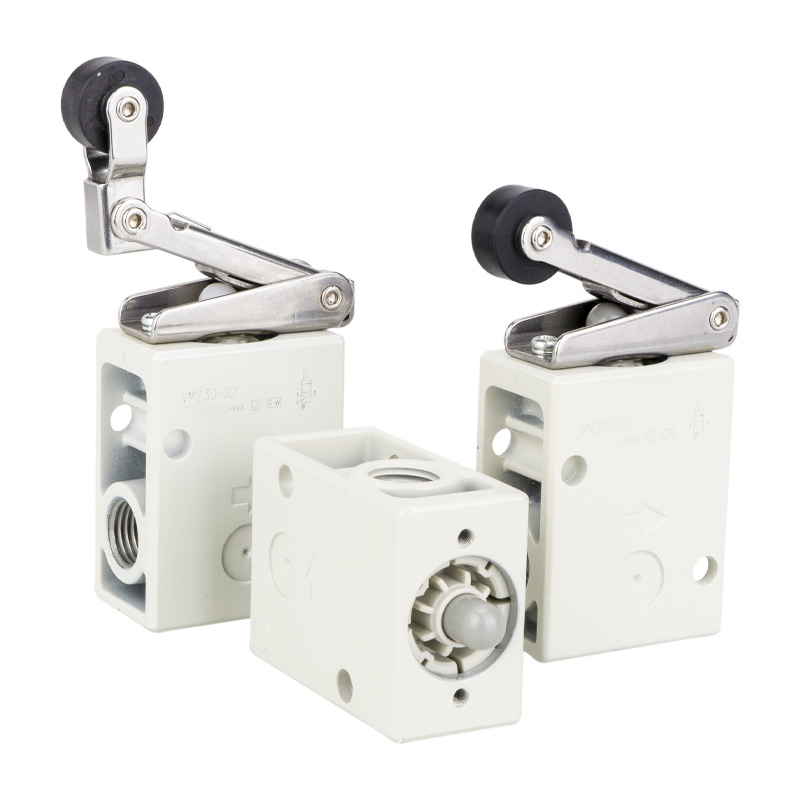

 1. రోలర్ లివర్ రకం (స్ట్రోక్ పరిమితి గుర్తింపు కోసం, అత్యంత ప్రజాదరణ పొందినది)

     -- VM231/221: ప్రామాణిక POM ప్లాస్టిక్ రోలర్ లివర్

     -- VM231S/221S: హెవీ-డ్యూటీ రాపిడి-నిరోధక పని పరిస్థితుల కోసం గట్టిపడిన స్టీల్ రోలర్

     -- VM233/223: వన్-వే యాంటీ-రీబౌండ్ రోలర్ లివర్

  2. స్ట్రెయిట్ ప్లంగర్ రకం

     VM230/220: స్టాండర్డ్ స్ట్రెయిట్ పుష్ ప్లంగర్

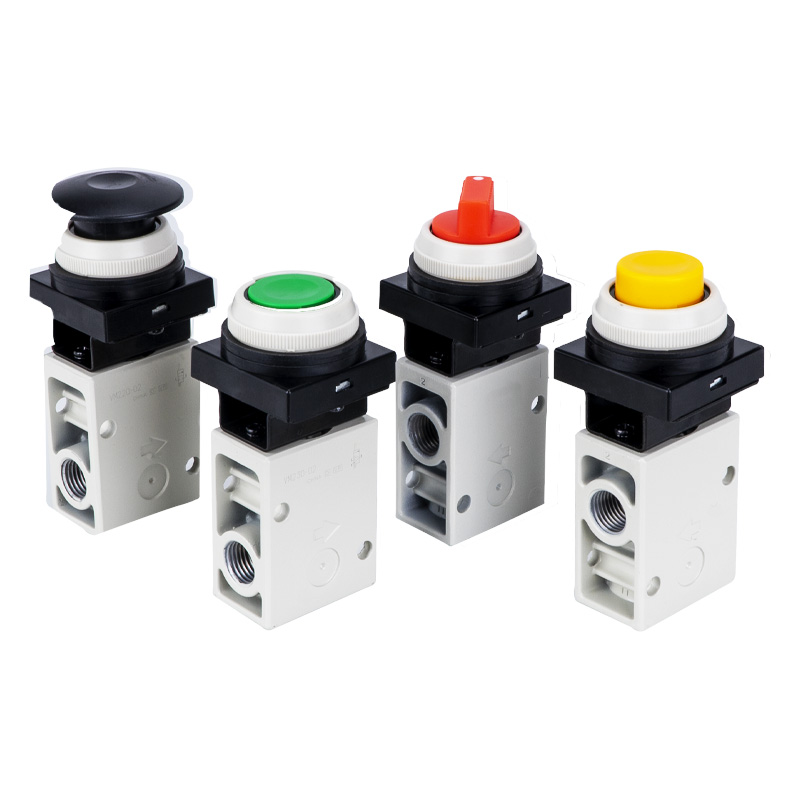

3. పుష్బటన్ రకం (మాన్యువల్ జాగ్ ఆపరేషన్ కోసం)

     -- VM232/222: ఫ్లాట్ స్టాండర్డ్ పుష్‌బటన్

     -- VM232Y/222Y: ఎమర్జెన్సీ స్టాప్ కోసం హై-విజిబిలిటీ పసుపు మష్రూమ్ హెడ్

     -- VM232G/222G: గ్రీన్ ఇండికేటర్ పుష్‌బటన్

 4. ఐచ్ఛిక ప్రత్యేక యాక్యుయేటర్లు

     కీలు లివర్, టోగుల్ లివర్, లాక్ చేయగల రోటరీ నాబ్, ద్వి దిశాత్మక లివర్ మరియు ఇతర అనుకూలీకరించిన ట్రిగ్గర్ హెడ్‌లు

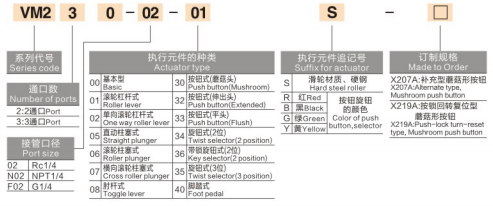

 మోడల్ కోడ్ వివరణ

   1. (ఉదాహరణ: VM231-02-01S)

     -- VM231: 3-పోర్ట్ సర్క్యూట్ + రోలర్ లివర్ యాక్యుయేటర్

     -- 02: పోర్ట్ థ్రెడ్ పరిమాణం (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: సైడ్ పోర్ట్ లేఅవుట్ (00 = దిగువ పోర్ట్ లేఅవుట్)

     -- S: గట్టిపడిన స్టీల్ రోలర్ (ప్రత్యయం లేదు = ప్రామాణిక POM రోలర్)

     -- రంగు ప్రత్యయం: A=ప్రామాణిక నలుపు; Y=పసుపు పుట్టగొడుగు; G=ఆకుపచ్చ బటన్

  2. సాధారణ ప్రామాణిక నమూనాలు

     -- VM231-02-01A: 3-పోర్ట్, POM రోలర్, Rc1/4, సైడ్ పోర్ట్ (యూనివర్సల్ జనరల్-పర్పస్ మోడల్)

     -- VM231S-02-01A: 3-పోర్ట్, గట్టిపడిన స్టీల్ రోలర్, Rc1/4, సైడ్ పోర్ట్ (భారీ రాపిడి-నిరోధక పని పరిస్థితులు)

     -- VM230-02-00A: 3-పోర్ట్, స్ట్రెయిట్ ప్లంగర్, బాటమ్ పోర్ట్

     -- VM232Y-02-01A: 3-పోర్ట్, పసుపు మష్రూమ్ ఎమర్జెన్సీ స్టాప్ బటన్, సైడ్ పోర్ట్

కోర్ ఉత్పత్తి ప్రయోజనాలు

     -- మధ్యస్థ అధిక ప్రవాహ పనితీరు: Cv=0.87, మినీ VM1 (Cv=0.11) కంటే దాదాపు 8 రెట్లు ఎక్కువ ప్రవాహ సామర్థ్యం, ​​మీడియం-ఫ్లో న్యూమాటిక్ సర్క్యూట్‌లకు సరిగ్గా సరిపోలుతుంది

     -- యూనివర్సల్ Rc1/4 పోర్ట్: అద్భుతమైన క్రాస్ మోడల్ అనుకూలతతో ఆటోమేషన్ పరికరాల కోసం ప్రామాణిక ప్రధాన స్రవంతి థ్రెడ్ పరిమాణం

     -- నమ్మదగిన పాప్పెట్ సీలింగ్: మంచి గాలి బిగుతు, ధూళి కాలుష్య నిరోధకత, వేగవంతమైన ప్రతిస్పందన మరియు పొడిగించిన సేవా జీవితం

     -- డ్యూయల్ పైపింగ్ లేఅవుట్ మద్దతు: సౌకర్యవంతమైన దట్టమైన ప్యానెల్ ఇన్‌స్టాలేషన్ లేఅవుట్ కోసం సైడ్ & బాటమ్ పోర్ట్ ఎంపికలు

     -- పూర్తి యాక్యుయేటర్ కవరేజ్: రోలర్ లివర్, ప్లంగర్, ఫ్లాట్ బటన్ మరియు మష్రూమ్ హెడ్ మెకానికల్ పరిమితి, మాన్యువల్ జాగ్ మరియు ఎమర్జెన్సీ స్టాప్ అన్ని దృశ్యాలను కవర్ చేయడానికి అందుబాటులో ఉన్నాయి

     -- హెవీ డ్యూటీ బలమైన నిర్మాణం: మెటల్ వాల్వ్ బాడీ; కఠినమైన పారిశ్రామిక నిరంతర ఆపరేషన్ కోసం S ప్రత్యయం గట్టిపడిన స్టీల్ రోలర్ ఐచ్ఛికం

     -- సరళత-రహిత డిజైన్: తక్కువ నిర్వహణ పనిభారం, శుభ్రమైన మరియు పర్యావరణ అనుకూలమైన ఎయిర్ సర్క్యూట్ ఆపరేషన్

సాధారణ అప్లికేషన్ దృశ్యాలు

     -- ఎక్విప్‌మెంట్ స్ట్రోక్ లిమిట్ సెన్సింగ్: రోలర్ లివర్ యాక్యుయేటర్‌తో సిలిండర్ / స్లయిడ్ టేబుల్ ఫుల్ పొజిషన్ డిటెక్షన్

     -- మాన్యువల్ జాగ్ నియంత్రణ: ఆన్-సైట్ మెషిన్ కమీషన్ మరియు ప్యానెల్ ఆపరేషన్ పుష్‌బటన్ ద్వారా

     -- భద్రతా అత్యవసర ఇంటర్‌లాక్: ర్యాపిడ్ ఎయిర్ సర్క్యూట్ కట్-ఆఫ్ కోసం పసుపు మష్రూమ్ హెడ్

     -- జిగ్ & ఫిక్చర్ స్విచింగ్: క్లాంప్ / అన్‌క్లాంప్ న్యూమాటిక్ లూప్ కంట్రోల్

     -- ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు: వర్క్‌స్టేషన్ పొజిషన్ సిగ్నల్ మరియు మెకానికల్ సేఫ్టీ ఇంటర్‌లాక్ సర్క్యూట్‌లు

     -- ప్యాకేజింగ్, టెక్స్‌టైల్ మరియు ప్రింటింగ్ మెషినరీ: హై-ఫ్రీక్వెన్సీ మెకానికల్ ట్రిగ్గర్ కంట్రోల్ లూప్‌లు

ఎంపిక పోలిక: VM1 VS VM2 త్వరిత సూచన పట్టిక

ఒక వాక్య సారాంశం

     SOLH VM2 మీడియం-సైజ్ మెకానికల్ పాప్పెట్ వాల్వ్‌లో యూనివర్సల్ Rc1/4 పోర్ట్, Cv=0.87 హై ఫ్లో కెపాసిటీ, పూర్తి స్థాయి మార్చుకోగలిగిన యాక్యుయేటర్లు మరియు డ్యూయల్ సైడ్/బాటమ్ పైపింగ్ ఆప్షన్‌లు ఉన్నాయి, ఇది అన్ని ఇండస్ట్రియల్ ఆటోమేషన్ న్యూమాటిక్ స్విచింగ్ సర్క్యూట్‌లకు ప్రామాణిక మెయిన్ స్ట్రీమ్ మెకానికల్ కంట్రోల్ వాల్వ్‌గా పనిచేస్తుంది.
