VM1 (VM100) సిరీస్ మినీ 2/3 పోర్ట్ మెకానికల్ పాపెట్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

 ఉత్పత్తి స్థానం

     VM1 (VM100) సిరీస్ అనేది చిన్న 2/3 పోర్ట్ మెకానికల్ పాపెట్ వాల్వ్, ఇది SMC ఒరిజినల్ మోడల్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలదు. ఇది అల్ట్రా-కాంపాక్ట్ లైట్ వెయిట్ అవుట్‌లైన్, వైడ్ ఆపరేటింగ్ ప్రెజర్ రేంజ్ కవరింగ్ వాక్యూమ్ మరియు పాజిటివ్ ప్రెజర్ మరియు సమృద్ధిగా మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్‌లతో నమ్మదగిన పాప్పెట్ సీలింగ్ నిర్మాణాన్ని అవలంబిస్తుంది. పరికరాల పొజిషన్ డిటెక్షన్, స్ట్రోక్ లిమిట్ సెన్సింగ్, మాన్యువల్ జాగ్ ఆపరేషన్ మరియు కాంపాక్ట్ ఆటోమేటెడ్ మెషినరీలో చిన్న ఎయిర్ సర్క్యూట్ మారడం కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (VM100 / VM1 సిరీస్)

  1 ప్రాథమిక పారామితులు

     -- సర్క్యూట్ రకాలు: 2-పోర్ట్ (NC / NO), 3-పోర్ట్ (N.C. / N.O.)

     -- నిర్మాణం: టైట్ సీలింగ్ పనితీరుతో డైరెక్ట్ యాక్టింగ్ పాప్పెట్ రకం

     -- వర్తించే ద్రవం: సంపీడన వాయువు, జడ వాయువు

     -- ఆపరేటింగ్ ప్రెజర్ రేంజ్: -100kPa ~ 1.0MPa (వాక్యూమ్ అనుకూలత)

     -- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5 ~ +60℃ (అంతర్గత ఐసింగ్ లేదు)

     -- పోర్ట్ థ్రెడ్ పరిమాణాలు: M5, Rc1/8 (NPT1/8 & G1/8 ఐచ్ఛికం)

     -- ఫ్లో కెపాసిటీ: Cv=0.11, ఎఫెక్టివ్ సెక్షనల్ ఏరియా 2.5mm²

     -- నికర బరువు: సైడ్ పోర్ట్ వెర్షన్ 60 గ్రా, బాటమ్ పోర్ట్ వెర్షన్ 67 గ్రా (అల్ట్రా-లైట్ వెయిట్)

     -- పైపింగ్ లేఅవుట్ ఎంపికలు: సైడ్ పోర్ట్, దిగువ పోర్ట్

     -- లూబ్రికేషన్ అవసరం: లూబ్రికేషన్ రహిత ఆపరేషన్

  2. మొత్తం కొలతలు

     -- సైడ్ పోర్ట్ మోడల్: 11 × 36 × 16 మిమీ

     -- దిగువ పోర్ట్ మోడల్: 11 × 28 × 25 మిమీ

 సర్క్యూట్ డెఫినిషన్ & వర్కింగ్ లాజిక్ (3-పోర్ట్ / 2-పోర్ట్)

   1. 3-పోర్ట్ రకం (VM13x, అత్యంత జనాదరణ పొందినది)· పోర్ట్ 1(P): ఎయిర్ సప్లై ఇన్‌లెట్

     -- పోర్ట్ 2(A): నియంత్రణ అవుట్‌పుట్

     -- పోర్ట్ 3(R): ఎగ్జాస్ట్ పోర్ట్

     -- సాధారణంగా మూసివేయబడిన NC: Unactuated → P A నుండి కత్తిరించబడింది, A Rకి కనెక్ట్ చేయబడింది

     -- సాధారణంగా ఓపెన్ NO: Unactuated → P Aకి కనెక్ట్ చేయబడింది, A నుండి R నుండి కత్తిరించబడింది

   2. 2-పోర్ట్ రకం (VM12x)

     -- పోర్ట్ 1(పి): ఫ్లూయిడ్ ఇన్‌పుట్

     -- పోర్ట్ 2(A): నియంత్రణ అవుట్‌పుట్

     -- సాధారణంగా క్లోజ్డ్ లాజిక్: నొక్కినప్పుడు గాలి మార్గం తెరుచుకుంటుంది, విడుదలైన తర్వాత కత్తిరించబడుతుంది

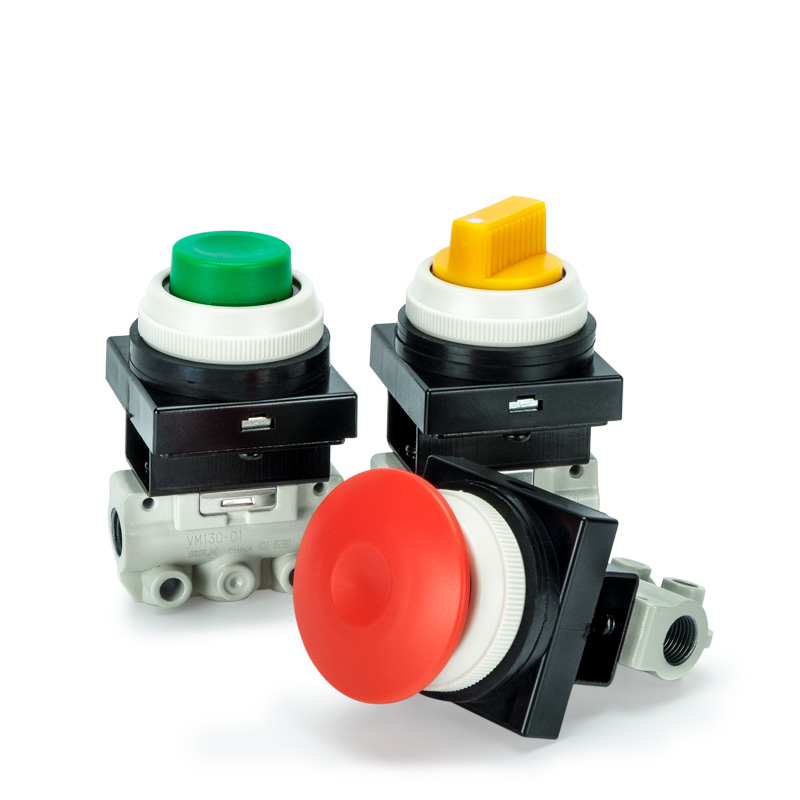

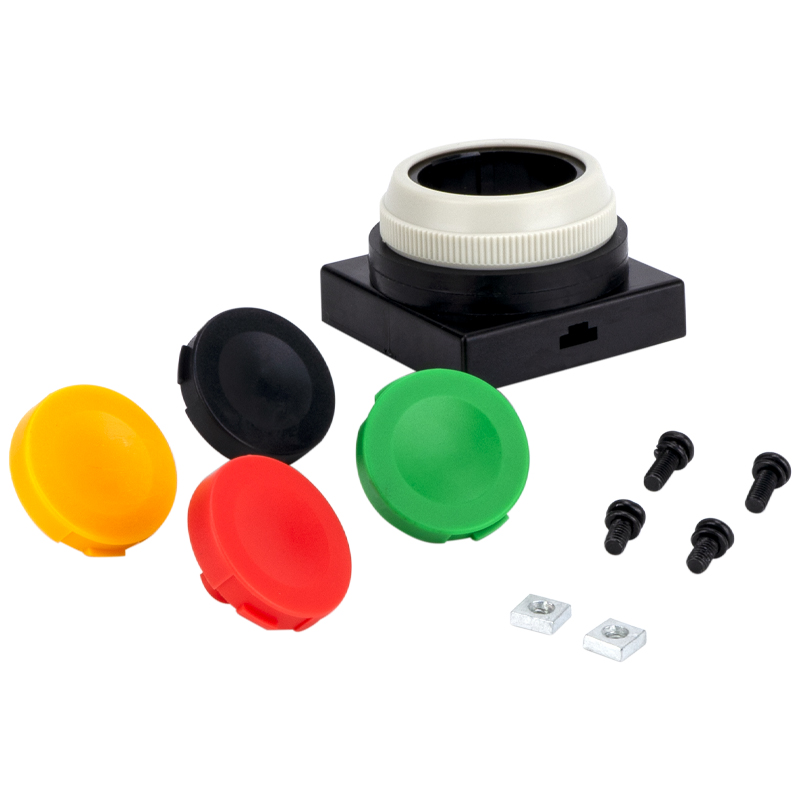

మార్చుకోగలిగిన యాక్యుయేటర్ హెడ్‌ల పూర్తి శ్రేణి

 1. ప్రాథమిక స్ట్రెయిట్ ప్లంగర్ రకం

     -- VM130 / VM120: ప్రామాణిక 4.8mm స్ట్రోక్ ప్లంగర్

     -- VM130U / VM120U: షార్ట్ 2.5mm స్ట్రోక్ ప్లంగర్

 2. పుష్బటన్ రకం (మాన్యువల్ జాగ్ ఆపరేషన్)

     -- VM132 / VM122: ఫ్లాట్ స్టాండర్డ్ పుష్‌బటన్

     -- VM132Y / VM122Y: ఎమర్జెన్సీ స్టాప్ & అధిక దృశ్యమానత కోసం పసుపు మష్రూమ్ హెడ్

     -- VM132G / VM122G: గ్రీన్ ఇండికేటర్ పుష్‌బటన్

  3. రోలర్ లివర్ రకం (స్ట్రోక్ & లిమిట్ డిటెక్షన్)

     -- VM131 / VM121: స్టాండర్డ్ స్ట్రెయిట్ రోలర్ లివర్

     -- VM131U / VM121U: షార్ట్ ట్రావెల్ రోలర్ లివర్

     -- VM133 / VM123: వన్-వే యాంటీ-రీబౌండ్ రోలర్ లివర్

  4. ఐచ్ఛిక అదనపు యాక్యుయేటర్లు

     కీలు లివర్, టోగుల్ లివర్, లాక్ చేయగల రోటరీ నాబ్ మరియు మరింత అనుకూలీకరించిన ట్రిగ్గర్ హెడ్‌లు

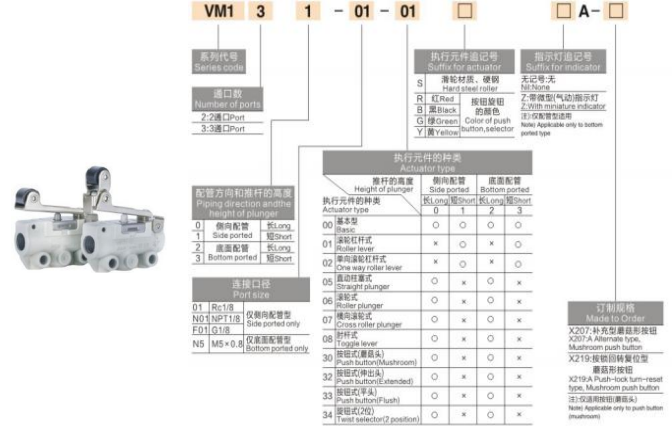

 మోడల్ కోడ్ వివరణ

  1.  (ఉదాహరణ: VM131-01-01A)

     -- VM131: 3-పోర్ట్ సర్క్యూట్ + రోలర్ లివర్ యాక్యుయేటర్

     -- 01: పోర్ట్ థ్రెడ్ కోడ్ (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: సైడ్ పోర్ట్ లేఅవుట్ (02 = దిగువ పోర్ట్ లేఅవుట్)

     -- ప్రత్యయం కోడ్: A=ప్రామాణిక; Y=పసుపు పుట్టగొడుగు; G=ఆకుపచ్చ బటన్; U=షార్ట్ స్ట్రోక్

  2. సాధారణ ప్రామాణిక నమూనాలు

     -- VM131-01-01A: 3-పోర్ట్ రోలర్ లివర్, Rc1/8, సైడ్ పోర్ట్ (అత్యంత విస్తృతంగా ఉపయోగించబడుతుంది)

     -- VM132-M5-00A: 3-పోర్ట్ ఫ్లాట్ పుష్‌బటన్, M5 థ్రెడ్, దిగువ పోర్ట్

     -- VM130U-01-N01Y: 3-పోర్ట్ షార్ట్ ప్లంగర్, NPT1/8, పసుపు మష్రూమ్ ఎమర్జెన్సీ హెడ్

కోర్ ఉత్పత్తి ప్రయోజనాలు

     -- అల్ట్రా-స్మాల్ & అల్ట్రా-లైట్: 11 మిమీ ఇరుకైన వెడల్పుతో 60 గ్రా మాత్రమే, అంతర్గత మెషిన్ ఎంబెడ్డింగ్ మరియు దట్టమైన ప్యానెల్ స్టాకింగ్ ఇన్‌స్టాలేషన్‌కు సరైనది

     -- వైడ్ యూనివర్సల్ ప్రెజర్ రేంజ్: మల్టీ-పర్పస్ సర్క్యూట్ కంట్రోల్ కోసం 1.0MPa పాజిటివ్ ప్రెజర్ వరకు పూర్తి వాక్యూమ్‌తో అనుకూలంగా ఉంటుంది

     -- మన్నికైన పాప్పెట్ సీలింగ్ నిర్మాణం: అద్భుతమైన గాలి బిగుతు, సుదీర్ఘ సేవా జీవితం మరియు బలమైన ధూళి కాలుష్య నిరోధకత

     -- ఫ్లెక్సిబుల్ పైపింగ్ & మౌంటింగ్: సైడ్ / బాటమ్ పోర్ట్ ఆప్షన్‌లు, సైడ్ మౌంటింగ్, బాటమ్ మౌంటింగ్, ఐచ్ఛిక బ్రాకెట్ బేస్ (VM1-B)

     -- లూబ్రికేషన్-రహిత డిజైన్: తక్కువ నిర్వహణ ఖర్చు మరియు క్లీన్ ఎయిర్ లూప్ ఆపరేషన్

     -- పూర్తి యాక్యుయేటర్ పోర్ట్‌ఫోలియో: మాన్యువల్ జాగ్, స్ట్రోక్ లిమిట్, సేఫ్టీ ఎమర్జెన్సీ స్టాప్ మరియు అన్ని మెకానికల్ ట్రిగ్గర్ వర్కింగ్ దృశ్యాలకు సరిపోలుతుంది

సాధారణ అప్లికేషన్ దృశ్యాలు

     -- మెషిన్ స్ట్రోక్ లిమిట్ స్విచ్‌లు: సిలిండర్ ఫుల్-స్ట్రోక్ పొజిషన్ ఫీడ్‌బ్యాక్ డిటెక్షన్

     -- మాన్యువల్ జాగ్ & ఎక్విప్‌మెంట్ కమీషనింగ్: ప్యానెల్ పుష్‌బటన్ మాన్యువల్ టెస్ట్ ఎయిర్ సర్క్యూట్‌లు

     -- సేఫ్టీ ఇంటర్‌లాక్ & ఎమర్జెన్సీ స్టాప్ లూప్‌లు: మెషిన్ భద్రత కోసం పసుపు మష్రూమ్ హెడ్ యాక్యుయేటర్

     -- మినీ జిగ్‌లు & బిగింపు ఫిక్చర్‌లు: క్లాంప్ / అన్‌క్లాంప్ న్యూమాటిక్ స్విచింగ్

     -- వాక్యూమ్ కంట్రోల్ సర్క్యూట్‌లు: -100kPa వాక్యూమ్ కండిషన్‌లో స్థిరంగా మారడం

     -- సాధారణ ఆటోమేషన్ పరికరాలు: మెకానికల్ ట్రిగ్గర్ ఎయిర్ సిగ్నల్ & పొజిషన్ ఫీడ్‌బ్యాక్ సర్క్యూట్‌లు

ఒక వాక్య సారాంశం

     SOLH VM1 సూక్ష్మ మెకానికల్ పాప్పెట్ వాల్వ్ అల్ట్రా-లైట్ 60g కాంపాక్ట్ బాడీ, విశ్వసనీయమైన పాప్పెట్ సీలింగ్, పూర్తి వాక్యూమ్ ~ 1.0MPa ఆపరేటింగ్ రేంజ్, డ్యూయల్ సైడ్/బాటమ్ పోర్ట్ లేఅవుట్ మరియు కంప్లీట్ ఇంటర్‌చేంజ్ యాక్యుయేటర్ హెడ్‌లు, అన్నింటికి ప్రాధాన్యమైన మెకానికల్ ట్రిగ్గర్ ఎయిర్ కంట్రోల్ వాల్వ్‌గా ఉపయోగపడుతుంది.
