VHK సిరీస్ 2/2 & 3/2 వే నాబ్ మాన్యువల్ వాల్వ్ | ఫింగర్ రోటరీ వాల్వ్ SMC VHK సిరీస్‌తో అనుకూలమైనది

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC VHK ఒరిజినల్ సిరీస్ కోసం పూర్తి పరస్పర మార్పిడి

1. ఉత్పత్తి అవలోకనం

     SOLH VHK సిరీస్ అనేది ఒక చిన్న నాబ్-రకం మాన్యువల్ కట్-ఆఫ్ వాల్వ్‌గా విభజించబడిందిVHK2 2/2 మార్గం మరియుVHK3 3/2 మార్గం రకాలు. ఇది న్యూమాటిక్ సర్క్యూట్ ఆన్-ఆఫ్ కంట్రోల్‌ని గ్రహించడానికి 90° రోటరీ నాబ్ డిజైన్‌ను స్వీకరిస్తుంది. 3/2 వే మోడల్ అంతర్నిర్మిత దాచిన ఎగ్జాస్ట్ నిర్మాణాన్ని కలిగి ఉంటుంది, ఇది బాహ్య R ఎగ్జాస్ట్ పోర్ట్ అవసరం లేకుండా మూసివేసినప్పుడు పోర్ట్ A నుండి అవశేష ఒత్తిడిని స్వయంచాలకంగా విడుదల చేస్తుంది. అదనపు బేస్ మౌంటు లేకుండా ఇన్‌లైన్ డైరెక్ట్ పైప్‌లైన్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడింది, ఇది న్యూమాటిక్ బ్రాంచ్ ట్యూబ్‌లకు ఆదర్శవంతమైన మాన్యువల్ స్విచ్‌గా పనిచేస్తుంది, సోలేనోయిడ్ వాల్వ్‌ల ముందు భద్రతా ప్రెజర్ రిలీఫ్ వాల్వ్ మరియు వాక్యూమ్ సర్క్యూట్ ఆన్-ఆఫ్ కంట్రోల్. పూర్తి సిరీస్ నేరుగా మార్చుకోగలిగిన భర్తీ కోసం అసలు SMC VHK సిరీస్‌తో పూర్తిగా డైమెన్షనల్‌గా మరియు క్రియాత్మకంగా అనుకూలంగా ఉంటుంది.

  1.1 కోర్ ఐడెంటిఫికేషన్ & ఆపరేషన్ లాజిక్

     • నాబ్ రంగు మార్కింగ్: VHK2 2-వే రకం కోసం గ్రే నాబ్; VHK3 3-వే రకం కోసం బ్లూ నాబ్, దృశ్య త్వరిత గుర్తింపును సాధించడం

     • స్విచ్ లాజిక్: వాల్వ్ తెరవడానికి అపసవ్య దిశలో 90° భ్రమణం; స్పష్టమైన నాబ్ పాయింటర్ స్థితి సూచనతో వాల్వ్ మూసివేయడం కోసం సవ్యదిశలో 90° భ్రమణం

     • సీలింగ్ నిర్మాణం: పాప్పెట్ వాల్వ్ సీలింగ్ డిజైన్ అల్ట్రా-తక్కువ మైక్రో లీకేజీతో అద్భుతమైన గాలి చొరబడని పనితీరును అందిస్తుంది. అల్ట్రా-లైట్ ఆపరేటింగ్ టార్క్ (0.04~0.14N·m) సులభంగా వేలు తిప్పడం మరియు మారడం అనుమతిస్తుంది

2. మోడల్ కోడింగ్ నియమాలు & ఇంటర్‌ఫేస్ స్పెసిఫికేషన్

     కోడింగ్ లాజిక్: VHK[2/3][A]-[ఫ్రంట్ పోర్ట్ స్పెక్]-[వెనుక పోర్ట్ స్పెక్]

  2.1 మోడల్ నిర్వచనం

     • VHK2: 2/2 మార్గం సింగిల్ కట్-ఆఫ్ రకం

     • VHK3: 3/2 వే కట్-ఆఫ్ + అవశేష పీడన ఉపశమన రకం

     • ఒక ప్రత్యయం: కొత్త అప్‌గ్రేడ్ చేసిన యాంటీ-డ్రాప్ నాబ్ స్ట్రక్చర్ (మెరుగైన వెర్షన్); ప్రామాణిక పాత సంస్కరణకు A లేదు

     • R ప్రత్యయం: జ్వాల-నిరోధక అగ్నినిరోధక వాల్వ్ శరీరం

  2.2 పోర్ట్ రకం కోడ్ నిర్వచనం

     • F కోడ్: PU నైలాన్ గొట్టం కనెక్షన్ కోసం పుష్-ఫిట్ పోర్ట్

     • S కోడ్: థ్రెడ్ పైప్‌లైన్ కనెక్షన్ కోసం బాహ్య థ్రెడ్ పోర్ట్

  2.3 మోడల్ అప్లికేషన్ ఉదాహరణలు:

     • VHK3A-08F-02S: 3/2 మార్గం అప్‌గ్రేడ్ చేసిన యాంటీ-డ్రాప్ నాబ్ వాల్వ్, P పోర్ట్ φ8 పుష్-ఫిట్, A పోర్ట్ G1/4 బాహ్య థ్రెడ్

     • VHK2-06F-06F: 2/2 వే స్టాండర్డ్ వాల్వ్, డ్యూయల్-పోర్ట్ φ6 పుష్-ఫిట్ నేరుగా టైప్

  2.4 పూర్తి సిరీస్ పూర్తి ఇంటర్‌ఫేస్ స్పెసిఫికేషన్ జాబితా

3. కోర్ సాంకేతిక పారామితులు

4. కోర్ ఫంక్షనల్ డిస్టింక్షన్ (కీ ఎంపిక గైడ్)

 4.1 VHK2 2/2 వే (గ్రే నాబ్)

     • ఓపెన్ స్టేట్: P⇋A స్థిరమైన గాలి సరఫరా కోసం పూర్తిగా నిర్వహించబడింది

     • మూసివేసిన రాష్ట్రం: P మరియు A పోర్ట్‌లు ఎగ్జాస్ట్ ఫంక్షన్ లేకుండా పూర్తిగా కత్తిరించబడతాయి

     • కోర్ అప్లికేషన్: స్వచ్ఛమైన పైప్‌లైన్ ఆన్-ఆఫ్ కంట్రోల్, వాక్యూమ్ సర్క్యూట్ హోల్డింగ్ మరియు మెయిన్ ఎయిర్ సోర్స్ స్విచ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది

  4.2 VHK3 3/2 వే (బ్లూ నాబ్)

     • ఓపెన్ స్టేట్: సాధారణ పరికరాలు ఆపరేషన్ కోసం P→A గాలి తీసుకోవడం ప్రసరణ

     • మూసివేసిన రాష్ట్రం: P పోర్ట్ మూసివేయబడింది, అంతర్నిర్మిత దాచిన ఛానెల్ ద్వారా పోర్ట్ స్వయంచాలకంగా అవశేష ఒత్తిడిని తొలగిస్తుంది

     • కోర్ అడ్వాంటేజ్: షట్‌డౌన్ తర్వాత వన్-కీ అవశేష వాయువును ఖాళీ చేయడం, అవశేష పీడన ప్రమాదాలను తొలగించడం మరియు సురక్షితమైన వాల్వ్ వేరుచేయడం మరియు పరికరాల నిర్వహణను నిర్ధారించడం

5. స్ట్రక్చరల్ కోర్ అడ్వాంటేజెస్

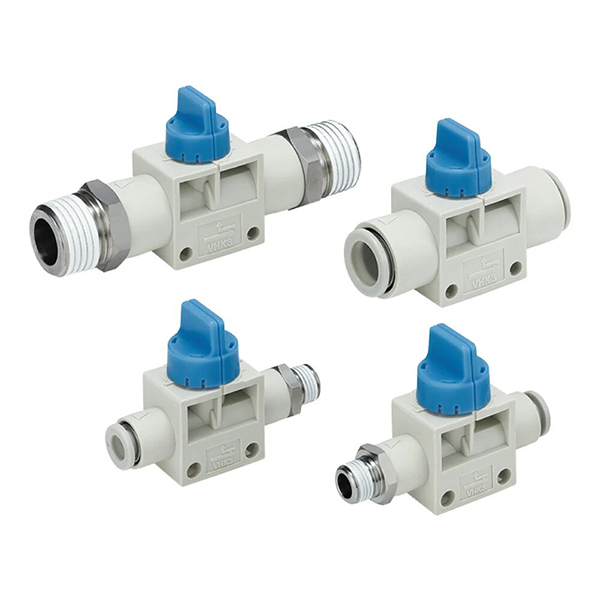

     • నాలుగు యూనివర్సల్ పైప్‌లైన్ కలయికలు: F-F డ్యూయల్ పుష్-ఫిట్, S-S డ్యూయల్ ఎక్స్‌టర్నల్ థ్రెడ్, F-S P-పుష్/A-థ్రెడ్, S-F P-థ్రెడ్/A-పుష్ కనెక్షన్ మోడ్‌లకు మద్దతు, వివిధ ఆన్-సైట్ పైప్‌లైన్ లేఅవుట్‌లకు పూర్తిగా అనుకూలం

     • ఐచ్ఛిక స్థిర బ్రాకెట్: ఐచ్ఛిక ప్యానెల్ మరియు క్యాబినెట్ స్థిర సంస్థాపన, సౌకర్యవంతమైన సంస్థాపన పద్ధతులు కోసం స్నాప్-ఆన్ మౌంటు బ్రాకెట్‌తో అమర్చబడి ఉంటుంది

     • VHK-A యాంటీ-డ్రాప్ స్ట్రక్చర్ అప్‌గ్రేడ్ చేయబడింది: ఆప్టిమైజ్ చేయబడిన నాబ్ యాంటీ-లూజనింగ్ డిజైన్, హై-ఫ్రీక్వెన్సీ రిపీట్ ఆపరేషన్ సమయంలో నాబ్ పడిపోవడాన్ని సమర్థవంతంగా నిరోధించడం, సేవా స్థిరత్వాన్ని మెరుగుపరచడం

     • మినీ కాంపాక్ట్ సైజు: అల్ట్రా-స్మాల్ బాడీ డిజైన్, వైర్ ట్రఫ్‌లు, ఇరుకైన పరికరాల ఖాళీలు మరియు కాంపాక్ట్ మైక్రో న్యూమాటిక్ సర్క్యూట్‌లకు ఖచ్చితంగా సరిపోతుంది

     • అద్భుతమైన సీలింగ్ పనితీరు: ప్రెసిషన్ పాప్పెట్ సీలింగ్ స్ట్రక్చర్ అల్ట్రా-తక్కువ మైక్రో లీకేజీని సాధిస్తుంది, దీర్ఘకాలిక స్థిరమైన గాలి చొరబడని ఆపరేషన్‌ను నిర్ధారిస్తుంది

6. ఎంపిక వ్యత్యాసం: VHK నాబ్ వాల్వ్ vs HSV హ్యాండ్ స్లయిడ్ వాల్వ్

7. సాధారణ అప్లికేషన్ దృశ్యాలు

     • సోలేనోయిడ్ వాల్వ్ ఫ్రంట్ సేఫ్టీ ప్రెజర్ రిలీఫ్: ఎయిర్ సోర్స్ → VHK3 → సోలనోయిడ్ వాల్వ్. 3-మార్గం వాల్వ్ మూసివేయబడినప్పుడు వాల్వ్ వెనుక ఉన్న అవశేష ఒత్తిడిని స్వయంచాలకంగా ఖాళీ చేస్తుంది, పీడన ప్రమాదం లేకుండా గాలికి సంబంధించిన భాగాలను సురక్షితంగా విడదీయడం మరియు నిర్వహణను గ్రహించడం.

     • వాక్యూమ్ సర్క్యూట్ ఆన్-ఆఫ్ కంట్రోల్: VHK2 2-మార్గం వాల్వ్ సక్షన్ కప్ వాక్యూమ్ పైప్‌లైన్‌పై వ్యవస్థాపించబడింది, వాక్యూమ్ హోల్డింగ్ ఎఫెక్ట్‌ను నిర్వహించడానికి మరియు గాలి లీకేజీ వైఫల్యాన్ని నివారించడానికి షట్‌డౌన్ తర్వాత వాక్యూమ్ ప్రెజర్‌ను స్థిరంగా కత్తిరించండి.

     • టూలింగ్ మైక్రో సిలిండర్ బ్రాంచ్ స్విచ్: మైక్రో సిలిండర్ ఎయిర్ సోర్స్ యొక్క స్థానిక మాన్యువల్ స్టార్ట్-స్టాప్ నియంత్రణకు వర్తించబడుతుంది, సింగిల్ ఎక్విప్‌మెంట్ డీబగ్గింగ్, మెయింటెనెన్స్ మరియు ఇండిపెండెంట్ సర్క్యూట్ స్విచింగ్ కోసం అనుకూలమైనది.

ఒక వాక్య సారాంశం

     SOLH VHK సిరీస్ అనేది SMC ఒరిజినల్ VHK సిరీస్‌తో పూర్తిగా అనుకూలంగా ఉండే చిన్న 90° రోటరీ ఫింగర్ మాన్యువల్ వాల్వ్. 2-వే కట్-ఆఫ్ మరియు 3-వే రెసిడ్యూవల్ ప్రెజర్ రిలీఫ్ డ్యూయల్ ఫంక్షన్‌లు, డైవర్సిఫైడ్ థ్రెడ్/పుష్-ఫిట్ ఇంటర్‌ఫేస్ కాంబినేషన్‌లు మరియు అల్ట్రా-లైట్ ఆపరేషన్‌తో, ఇది న్యూమాటిక్ బ్రాంచ్ సర్క్యూట్‌లు, పైలట్ కంట్రోల్ మరియు వాక్యూమ్ సిస్టమ్ సేఫ్టీ ప్రొటెక్షన్‌ల కోసం సరైన మినీ మాన్యువల్ స్విచ్ వాల్వ్.
