బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
VH సిరీస్ అనేది ఎయిర్ సర్క్యూట్లను మార్చడానికి 90° హ్యాండిల్ రొటేషన్ ద్వారా నిర్వహించబడే 4-మార్గం మాన్యువల్ రోటరీ హ్యాండ్ వాల్వ్. ఇది సాధారణ యాంత్రిక నిర్మాణం, స్థిరమైన విశ్వసనీయత మరియు స్పష్టమైన దృశ్య స్థాన సూచనను కలిగి ఉన్న మాన్యువల్ దిశలో మార్పు, పరికరాలను ప్రారంభించడం, అత్యవసర స్టాప్ మరియు వాయు వ్యవస్థలలో ఎయిర్ సోర్స్ మార్పిడి కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
-- వాల్వ్ రకం: 4-మార్గం మాన్యువల్ రోటరీ స్పూల్ వాల్వ్
-- ఆపరేషన్ మోడ్: స్థాన మార్పిడి కోసం 90° హ్యాండిల్ రొటేషన్
-- పోర్ట్ డెఫినిషన్: P సప్లై ఇన్లెట్, A/B వర్కింగ్ అవుట్పుట్ పోర్ట్లు, R ఎగ్జాస్ట్ పోర్ట్
-- మూడు ప్రామాణిక కేంద్ర విధులు:
1. సెంటర్ మూసివేయబడింది (మోడల్ 200/210): సిలిండర్ ఒత్తిడిని నిర్వహించడానికి అన్ని పోర్ట్లు సెంటర్ పొజిషన్లో మూసివేయబడ్డాయి
2. సెంటర్ ఎగ్జాస్ట్ (మోడల్ 201/211): పోర్ట్ A & B పూర్తి ఒత్తిడి విడుదల కోసం ఎగ్జాస్ట్కు కనెక్ట్ చేయబడింది
3. 2-స్థానం (మోడల్ 202/212): మధ్య స్థానం లేదు, రెండు రాష్ట్రాలు మాత్రమే P→A / P→B
-- సీలింగ్ స్ట్రక్చర్: అల్ట్రా-తక్కువ అంతర్గత లీకేజీతో కూడిన ప్రెసిషన్ రోటరీ స్పూల్ సీల్
-- మౌంటు ఎంపికలు: సైడ్ పైపింగ్ / బాటమ్ పైపింగ్; ప్యానెల్ మౌంటు / డైరెక్ట్ వాల్వ్ బాడీ మౌంటు.
1. యూనివర్సల్ జనరల్ పారామితులు
-- వర్తించే ద్రవం: సంపీడన గాలి
-- ప్రూఫ్ ప్రెజర్: 1.5 MPa
-- గరిష్ట ఆపరేటింగ్ ప్రెజర్: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5 ~ +60℃ (ఐసింగ్ అనుమతించబడదు)
-- ఆపరేషన్ రొటేషన్ యాంగిల్: 90°
-- సరళత అవసరం: సరళత లేని; ISO VG32 టర్బైన్ ఆయిల్ లూబ్రికేషన్ ఐచ్ఛికం
-- మెటీరియల్: వాల్వ్ బాడీ – జింక్ మిశ్రమం / డై-కాస్ట్ అల్యూమినియం; handle – engineering resin
2. సిరీస్ పరిమాణం & పోర్ట్ పారామీటర్ పట్టిక
|
సిరీస్ కోడ్ |
Rc పోర్ట్ పరిమాణం |
సెంటర్ ఫంక్షన్ |
నికర బరువు |
| VH200/210 |
1/4" |
3-స్థాన కేంద్రం మూసివేయబడింది |
0.38 కిలోలు |
| VH201/211 |
1/4" |
3-స్థానం మధ్య ఎగ్జాస్ట్ |
0.38 కిలోలు |
| VH202/212 |
1/4" |
2-స్థానం కేంద్రం లేదు |
0.38 కిలోలు |
| VH300/310 |
3/8" |
3-స్థాన కేంద్రం మూసివేయబడింది |
0.42 కిలోలు |
| VH400/410 |
1/2", 3/4" |
3-స్థాన కేంద్రం మూసివేయబడింది |
0.8-1.2 కిలోలు |
| VH600 |
3/4", 1" |
3-స్థాన కేంద్రం మూసివేయబడింది |
2.0 కిలోలు |

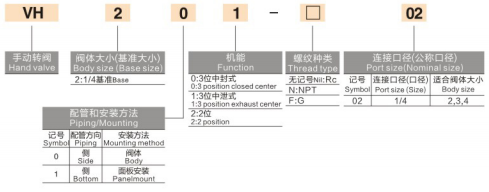

1. ఉదాహరణ: VH210-02
-- VH: బేస్ సిరీస్ కోడ్
-- 2: సైజు కోడ్ (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: పైపింగ్ లేఅవుట్ (0 = సైడ్ పోర్ట్, 1 = దిగువ పోర్ట్)
-- 0: సెంటర్ ఫంక్షన్ (0=సెంటర్ మూసివేయబడింది, 1=సెంటర్ ఎగ్జాస్ట్, 2=2-స్థానం)
-- 02: పోర్ట్ సైజు కోడ్ (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. జనాదరణ పొందిన ప్రామాణిక నమూనాలు
-- VH210-02: 1/4", దిగువ పైపింగ్, 3-స్థాన కేంద్రం మూసివేయబడింది (అత్యంత విస్తృతంగా ఉపయోగించబడుతుంది)
-- VH200-02: 1/4", సైడ్ పైపింగ్, 3-స్థాన కేంద్రం మూసివేయబడింది
-- VH201-02: 1/4", సైడ్ పైపింగ్, 3-పొజిషన్ సెంటర్ ఎగ్జాస్ట్
-- VH310-03: 3/8", దిగువ పైపింగ్, 3-స్థాన కేంద్రం మూసివేయబడింది
1. అంతర్నిర్మిత స్థానం లాక్తో సహజమైన ఆపరేషన్
స్పష్టంగా కనిపించే స్విచ్ స్థానంతో 90° రోటరీ హ్యాండిల్; ఇంటిగ్రేటెడ్ మెకానికల్ పొజిషనింగ్ లాక్ ప్రమాదవశాత్తూ తప్పుగా పనిచేయకుండా నిరోధిస్తుంది.
2. విభిన్న పని పరిస్థితుల కోసం మూడు సెంటర్ ఫంక్షన్ ఎంపికలు
-- సెంటర్ మూసివేయబడింది (200/210): పరికరాలు షట్డౌన్ సమయంలో సిలిండర్ బిగింపు ఒత్తిడిని నిర్వహించండి
-- సెంటర్ ఎగ్జాస్ట్ (201/211): సురక్షితమైన ఒత్తిడి ఉపశమనం మరియు నిర్వహణ కోసం పూర్తి సిస్టమ్ వెంటింగు
-- 2-స్థానం (202/212): ఇంటర్మీడియట్ హోల్డ్ పొజిషన్ లేకుండా సరళమైన ద్వి దిశాత్మక మార్పిడి
3. అత్యంత సౌకర్యవంతమైన బహుళ-మౌంట్ డిజైన్
రెండు వైపుల పైపింగ్ మరియు దిగువ పైపింగ్ లేఅవుట్లకు మద్దతు ఇస్తుంది; రెండు ఇన్స్టాలేషన్ పద్ధతులు అందుబాటులో ఉన్నాయి: ప్యానెల్ ఫ్లష్ మౌంటు లేదా డైరెక్ట్ వాల్వ్ బాడీ ఫిక్సింగ్.
4. బలమైన లాంగ్ సర్వీస్ లైఫ్ & మెయింటెనెన్స్-ఫ్రీ
అత్యుత్తమ దుమ్ము మరియు కాలుష్య నిరోధకతతో మన్నికైన రోటరీ సీలింగ్ నిర్మాణం; సాధారణ లూబ్రికేషన్ లేదా నిర్వహణ అవసరం లేదు.
-- వాయు సిలిండర్ల కోసం మాన్యువల్ ద్వి దిశాత్మక మార్పిడి
-- తాత్కాలిక మాన్యువల్ నియంత్రణ, పరికరాలు కమీషన్ & నిర్వహణ సమయంలో ఒత్తిడి వెంటింగ్
-- మెషిన్ సేఫ్టీ ఇంటర్లాక్ కోసం ఎమర్జెన్సీ స్టాప్ ఐసోలేషన్ మరియు ఎయిర్ సోర్స్ కట్-ఆఫ్
-- సెమీ ఆటోమేటిక్ ఉత్పత్తి పరికరాల కోసం మాన్యువల్ ట్రిగ్గర్ స్టేషన్లు
-- న్యూమాటిక్ సర్క్యూట్ ప్రదర్శన మరియు ప్రాథమిక నియంత్రణ టీచింగ్ టెస్ట్ బెంచ్లు
SOLH VH 4-వే మాన్యువల్ రోటరీ హ్యాండ్ వాల్వ్లో 90° రోటరీ ఆపరేషన్, మూడు మార్చుకోగలిగిన సెంటర్ ఫంక్షన్లు, సైడ్/బాటమ్ పైపింగ్ ఆప్షన్లు మరియు డ్యూయల్ ప్యానెల్/వాల్వ్ మౌంట్ మెథడ్స్ ఉన్నాయి, ఇది మాన్యువల్ న్యూమాటిక్ స్విచింగ్, ఆన్-సైట్ కమీషనింగ్ మరియు సేఫ్టీ ఎయిర్ సర్క్యూట్ ఐసోలేషన్ కోసం ప్రామాణిక యూనివర్సల్ కాంపోనెంట్గా పనిచేస్తుంది.
