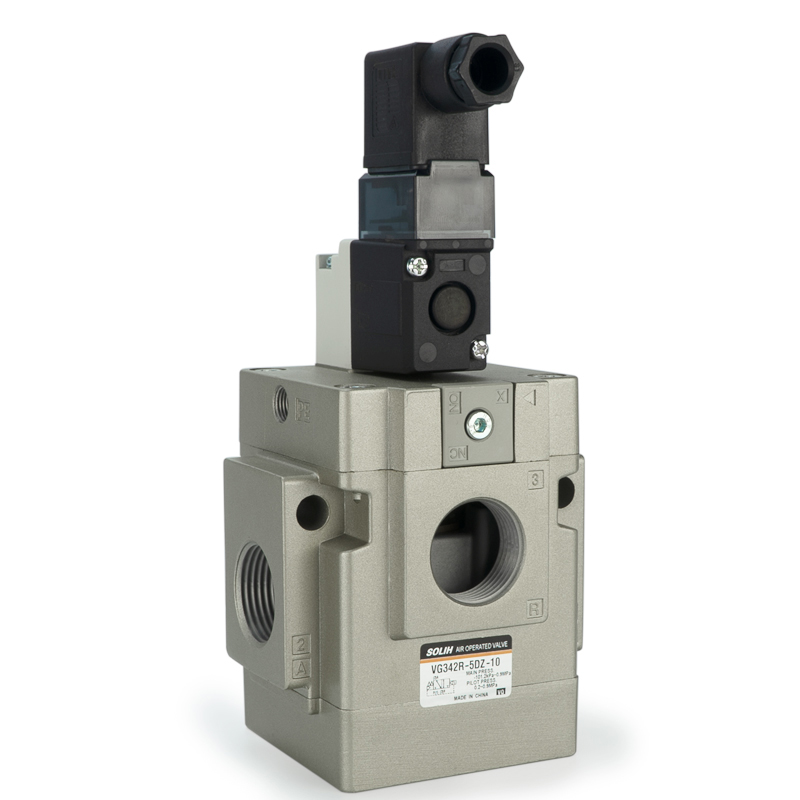

VG342 సిరీస్ 3-వే పైలట్ పాప్పెట్ సోలనోయిడ్ వాల్వ్ | హై ఫ్లో వాక్యూమ్ & న్యూమాటిక్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | హై-ఫ్లో లో-పవర్ 3-పోర్ట్ న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్

1. ఉత్పత్తి అవలోకనం

     SOLH VG342 సిరీస్ aహై-ఫ్లో 3-వే పైలట్-ఆపరేటెడ్ పాప్పెట్ రకం సోలేనోయిడ్ వాల్వ్, ప్రామాణిక వాయు వ్యవస్థలలో గాలి, వాక్యూమ్ మరియు అల్ప పీడన ద్రవ నియంత్రణ కోసం వృత్తిపరంగా రూపొందించబడింది. ఎలాస్టోమర్ సీలింగ్, లూబ్రికేషన్-ఫ్రీ ఆపరేషన్, అల్ట్రా-తక్కువ విద్యుత్ వినియోగం మరియు విస్తృత పీడన అనుకూలతను కలిగి ఉంటుంది, ఇది సాధారణ కవర్ రీప్లేస్‌మెంట్ ద్వారా సాధారణంగా మూసివేయబడిన (NC), సాధారణంగా ఓపెన్ (NO) మరియు బాహ్య పైలట్ మోడ్‌ల మధ్య సౌకర్యవంతమైన స్విచ్చింగ్‌కు మద్దతు ఇస్తుంది. పెద్ద ప్రవాహ సామర్థ్యం, ​​వేగవంతమైన ప్రతిస్పందన మరియు అధిక-ఫ్రీక్వెన్సీ సైకిల్ పనితీరుతో, ఇది వాక్యూమ్ సిస్టమ్స్, లార్జ్-బోర్ న్యూమాటిక్ యాక్యుయేటర్లు మరియు మల్టీ-సర్క్యూట్ మానిఫోల్డ్ న్యూమాటిక్ పరికరాల కోసం సార్వత్రిక మరియు సమర్థవంతమైన కోర్ కంట్రోల్ వాల్వ్‌గా పనిచేస్తుంది.

2. కోర్ ఉత్పత్తి లక్షణాలు

     • వృత్తిపరమైన పాప్పెట్ నిర్మాణం & నమ్మదగిన సీలింగ్: 3-పోర్ట్ పైలట్-ఆపరేటెడ్ పాప్పెట్ డిజైన్‌ను హై-ఎలాస్టిసిటీ ఎలాస్టోమర్ సీలింగ్ స్ట్రక్చర్‌తో స్వీకరిస్తుంది, జీరో లీకేజ్, టైట్ కట్-ఆఫ్ మరియు స్థిరమైన దీర్ఘ-కాల చక్రీయ ఆపరేషన్‌ను నిర్ధారిస్తుంది.

     • వైడ్ మీడియం & ప్రెజర్ అడాప్టబిలిటీ: కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ పరిసరాలకు అనుకూలం. అంతర్గత పైలట్ మోడ్ 0.2~0.9MPaకి మద్దతు ఇస్తుంది, అయితే బాహ్య పైలట్ మోడ్ కవర్ చేస్తుందిపూర్తి వాక్యూమ్ -101.2kPa నుండి 0.9MPa, వివిధ తక్కువ ఒత్తిడి మరియు వాక్యూమ్ పని పరిస్థితులకు అనుగుణంగా.

     • లూబ్రికేషన్ రహిత & తక్కువ నిర్వహణ: ఆప్టిమైజ్ చేయబడిన అంతర్గత నిర్మాణ రూపకల్పన చమురు లూబ్రికేషన్ అవసరాన్ని తొలగిస్తుంది, రోజువారీ నిర్వహణ ఖర్చులను తగ్గిస్తుంది మరియు మధ్యస్థ కాలుష్యాన్ని నివారిస్తుంది, శుభ్రమైన పారిశ్రామిక దృశ్యాలకు అనుకూలం.

     • ద్వంద్వ విద్యుత్ వినియోగ మోడ్‌లు & శక్తి ఆదా: ప్రామాణిక DC శక్తి 4W మాత్రమే; తక్కువ-శక్తి మరియు దీర్ఘకాలిక శక్తితో కూడిన రకాలు సాధిస్తాయి1.8W అల్ట్రా-తక్కువ విద్యుత్ వినియోగం, పరికరాలు ఆపరేటింగ్ శక్తి వినియోగాన్ని సమర్థవంతంగా తగ్గించడం.

     • సుపీరియర్ లార్జ్ ఫ్లో పెర్ఫార్మెన్స్: గరిష్ట ప్రభావవంతమైన ప్రవాహం C-విలువ 38 dm³/(s·bar) మరియు Cv విలువ 9.8 వరకు చేరుకుంటుంది. ఇది 210mm² వరకు ప్రభావవంతమైన సెక్షనల్ ఏరియాతో బహుళ క్యాలిబర్ స్పెసిఫికేషన్‌లకు మద్దతు ఇస్తుంది, పెద్ద వాయు భాగాల యొక్క అధిక-ప్రవాహ వేగవంతమైన వెంటిలేషన్ డిమాండ్‌లను తీరుస్తుంది.

     • ఫ్లెక్సిబుల్ ఫంక్షనల్ స్విచింగ్: వాల్వ్ ఫంక్షన్ NC (సాధారణంగా మూసివేయబడింది), NO (సాధారణంగా తెరిచి ఉంటుంది) మరియు బాహ్య పైలట్ మోడ్‌లలో ఎగువ కవర్‌ను భర్తీ చేయడం ద్వారా, ఒక వాల్వ్ యొక్క బహుళ ప్రయోజనాన్ని గ్రహించడం మరియు మోడల్ ఇన్వెంటరీ ఖర్చులను తగ్గించడం ద్వారా మాత్రమే ఉచితంగా మార్చబడుతుంది.

     • బహుళ-ఫంక్షనల్ అప్లికేషన్: సాంప్రదాయిక ఆన్-ఆఫ్ కంట్రోల్ వాల్వ్‌గా ఉపయోగించవచ్చు, అలాగే చాలా ఎక్కువ దృశ్య అనుకూలతతో బాహ్య పైలట్ కాన్ఫిగరేషన్‌లో ఎంపిక వాల్వ్ మరియు డిస్ట్రిబ్యూషన్ వాల్వ్‌గా ఉపయోగించవచ్చు.

3. పూర్తి సాంకేతిక లక్షణాలు

4. ఎలక్ట్రికల్ స్పెసిఫికేషన్స్

 4.1 రేటెడ్ వోల్టేజ్

     • AC వోల్టేజ్: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC వోల్టేజ్: 12V, 24V

  4.2 విద్యుత్ వినియోగం

     • ప్రామాణిక DC: 4W

     • తక్కువ శక్తి (రకం Y): 1.8W

     • దీర్ఘ-కాల శక్తి (రకం E): 1.8W

     • AC: ఇన్‌రష్ 12.7VA / హోల్డింగ్ 7.6VA

  4.3 వైరింగ్ పద్ధతి

     • G రకం: డైరెక్ట్ అవుట్లెట్ వైరింగ్

     • D రకం: DIN సాకెట్ రకం (ఇండికేటర్ లైట్ / ఓవర్‌వోల్టేజ్ ప్రొటెక్షన్‌తో ఐచ్ఛికం)

5. మోడల్ కోడింగ్ నియమాలు & వివరణ

  సాధారణ నమూనా ఉదాహరణ: VG342-04G-1A

     • VG342: 3-వే హై-ఫ్లో పైలట్-ఆపరేటెడ్ పాప్పెట్ సోలనోయిడ్ వాల్వ్ కోసం సిరీస్ కోడ్

     • పోర్ట్ సైజు కోడ్: 04=1/2", 06=3/4", 10=1"

     • వైరింగ్ రకం: G=డైరెక్ట్ అవుట్‌లెట్, D=DIN సాకెట్

     • వోల్టేజ్ కోడ్: 1=AC100V, 4=AC220V, 6=DC24V

     • సర్క్యూట్ మోడ్: A=సాధారణంగా మూసివేయబడింది (NC), B=సాధారణంగా ఓపెన్ (NO), R=బాహ్య పైలట్

6. సాధారణ అప్లికేషన్ దృశ్యాలు

     • వాక్యూమ్ సిస్టమ్ నియంత్రణ: వాక్యూమ్ సక్షన్ కప్పులు, వాక్యూమ్ జనరేటర్లు మరియు ఆటోమేటెడ్ వాక్యూమ్ హోల్డింగ్ & రిలీజ్ సర్క్యూట్‌ల కోసం పర్ఫెక్ట్.

     • లార్జ్-ఫ్లో న్యూమాటిక్ యాక్యుయేటర్స్: వేగవంతమైన మరియు శక్తివంతమైన వాయు చర్యను గ్రహించడానికి పెద్ద-బోర్ సిలిండర్‌లు మరియు వాయు గ్రిప్పర్‌లతో సరిపోలింది.

     • తక్కువ & మైక్రో ప్రెజర్ ఫ్లూయిడ్ సర్క్యూట్‌లు: అల్ప పీడన వాయు మరియు సూక్ష్మ పీడన ద్రవం పంపే వ్యవస్థలకు స్థిరమైన నియంత్రణ.

     • మానిఫోల్డ్ వాల్వ్ సిస్టమ్: మల్టీ-సర్క్యూట్ ఇంటిగ్రేటెడ్ న్యూమాటిక్ సిస్టమ్స్ కోసం ప్రధాన నియంత్రణ వాల్వ్ మరియు ఎంపిక/పంపిణీ వాల్వ్‌గా ఉపయోగించబడుతుంది.

     • హై-ఫ్రీక్వెన్సీ ఎనర్జీ-పొదుపు పరికరాలు: తరచుగా ఆన్-ఆఫ్ చర్య మరియు దీర్ఘకాలిక శక్తితో కూడిన శక్తి-పొదుపు ఆపరేషన్ అవసరమయ్యే స్వయంచాలక పరికరాలకు అనుకూలం.

ఒక వాక్య సారాంశం

     SOLH VG342 సిరీస్ 3-వే పైలట్-ఆపరేటెడ్ సోలనోయిడ్ వాల్వ్ అనుసంధానం చేస్తుందిపెద్ద ప్రవాహం, వాక్యూమ్ అనుకూలత, తక్కువ విద్యుత్ వినియోగం మరియు బహుళ-మోడ్ మారగల విధులు, వాక్యూమ్ సిస్టమ్స్, లార్జ్-ఫ్లో న్యూమాటిక్ సర్క్యూట్‌లు మరియు హై-ఫ్రీక్వెన్సీ ఆటోమేటెడ్ పరికరాల కోసం అధిక-పనితీరు, శక్తి-పొదుపు మరియు బహుముఖ కోర్ కంట్రోల్ వాల్వ్.
